REDUXI KONTROLER

Korisnički priručnik

Verzija V2.0 11.2024

www.reduxi.eu



1. UVOD

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

• UPRAVLJANJE VRŠNOM SNAgom,
• UPRAVLJANJE PROIZVODNJOM SUNČAVE ELEKTRANE,
• OPTIMIZACIJA POTROŠNJE ELEKTRIČNE ENERGIJE.

Troškovi energije u vašem kućanstvu ili industriji mogu se smanjiti samo točnim mjerenjem. Da biste to učinili, potrebna vam je odgovarajuća tehnologija. Na osnovu naprednih algoritama, inovativni sistem Reduxi meri i analizira potrošnju električne energije za vas. Svojim naprednim funkcijama, Reduxi smanjuje troškove potrošnje i povećava energetsku efikasnost.

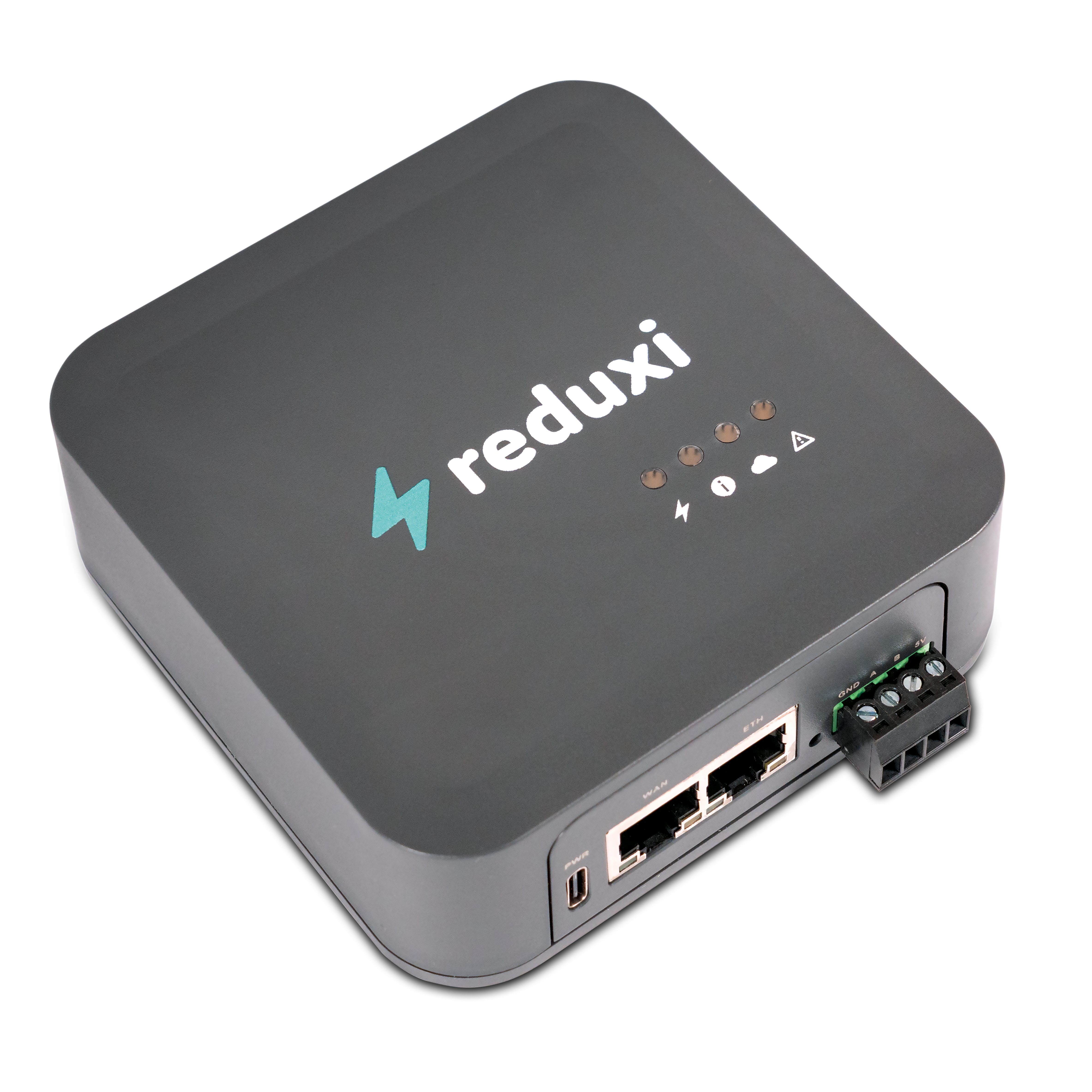

Reduxi kontroler

Reduxi kontroler je glavna komponenta sistema Reduxi. Kontroler povezuje solarne elektrane, sisteme za skladištenje energije, toplotne pumpe i električne punjače sa sistemom Reduxi. On upravlja proizvodnjom i potrošnjom električne energije, prilagođava potrošnju energije iz mreže i koristi napredne algoritme kako bi osigurao isplativo korištenje energije i maksimalnu samodostatnost.

Reduxi kontroler je ključna i obavezna komponenta svakog sistema Reduxi.

Svi kontroleri Reduxi dolaze sa ugrađenim softverom Configurator, prepoznat ćete ga po pozadini i jednostavnom za korištenje sučelju (vidi Reduxi Configurator).



2. INFORMACIJE O UGRADNJI I POVEZIVANJU

• Spojite AC-DC adapter na Reduxi DC utičnicu i uključite ga u utičnicu; Prva gornja LED lampica bi trebala svijetliti – zeleno svjetlo.



• Idite na WiFi mreže koristeći svoj telefon ili računalo i spojite se na WiFi mrežu pod nazivom "Reduxi XYXY" gdje XYXY predstavlja posljednje 4 znamenke Reduxi serijskog broja vidljivog na naljepnici na stražnjoj strani Reduxi.

• Otvorite vaš pretraživač i idite na http://reduxi.local
  • Koraci za rešavanje problema:
    • Ako koristite mobilni telefon i ne možete da otvorite http://reduxi.local, isključite mobilne podatke i pokušajte da se ponovo povežete
• Konfigurišite žičnu ili bežičnu mrežu i povežite Reduxi sa vašom lokalnom mrežom (preporučujemo postavljanje statičke IP adrese Reduxija).
  • Konfigurišite žičnu mrežu ako koristite Ethernet kabl da biste povezali Reduxi sa vašom lokalnom mrežom.
  • Konfigurišite bežičnu mrežu ako koristite WiFi mrežu da biste povezali Reduxi sa vašom lokalnom mrežom.

• • Koraci za rešavanje problema:
    • U slučaju da pogrešno unesete lozinku za WiFi, potrebno je da izvršite fabričko resetovanje kontrolera (pogledajte ispod).
    • U sistemu Windows, vaš računar često gubi WiFi vezu sa Reduxi kontrolerom i automatski se povezuje na vašu kućnu mrežu. Redovno proveravajte da li ste još uvek povezani na Reduxi mrežu i ako niste, ponovo se povežite.
• Nakon što je sve konfigurisano, kliknite na Sačuvaj da biste povezali Reduxi kontroler sa vašom kućnom mrežom. Sada se povežite sa svojim mobilnim telefonom ili računarom na istu žičanu ili WiFi lokalnu mrežu na koju ste se upravo povezali sa Reduxijem.
• Otvorite svoj preglednik i idite na http://reduxi.local
  • Koraci za rešavanje problema:
    • Dvostruko proverite da li je Reduxi kontroler povezan sa istom lokalnom mrežom kao i vaš računar/telefon koji se koristi za pristup.
    • Ukoliko ne možete da otvorite http://reduxi.local, možete pokušati da otvorite IP adresu koju ste konfigurisali ili vam je automatski dodeljena za Reduxi. IP adresu možete dobiti tako što ćete pratiti sledeće korake Kako pronaći automatski dodeljenu IP adresu (DHCP protokol) Reduxi kontrolera?
• Doci ćete do stranice za prijavu Reduxi kontrolera. Molimo koristite podrazumevano korisničko ime (admin) i lozinku (admin) da biste se prijavili.
• Sada možete početi dodavati uređaje (pametni mjerač energije, stanice za punjenje, solarni pretvarači itd.) u Reduxi. Pogledajte Reduxi konfigurator. Ako ne možete pronaći uređaj, napišite nam zahtjev putem Pošaljite nam zahtjev s detaljnim opisom uređaja. Javit ćemo vam se i pomoći s podrškom za novi uređaj
• Dodajte strategije da biste definirali kako bi uređaji trebali raditi zajedno kako bi se uštedjeli troškovi, izbalansirao unos energije itd. Pogledajte Strategije za Reduxi kontroler
• Gotovo, uspješno ste povezali i konfigurirali Reduxi rješenje. Sada se možete povezati s internetom za najbolje korisničko iskustvo, kontrolu upravljanja energijom u vašem domu, pristup analitičkim podacima itd. Sve od weba ili mobilne aplikacije, samo kreirajte račun u Reduxi Cloudu Reduxi Cloud

Reduxi Cloud

Reduxi Cloud je online web i mobilna aplikacija. Omogućuje praćenje u stvarnom vremenu bez napora, analitičke podatke i kontrolu vašeg Reduxi lokalnog rješenja. Reduxi Cloud dovodi korisničko iskustvo na najvišu razinu.

Da biste pristupili prednostima Reduxi oblaka, kreirajte nalog na https://app.reduxi.eu.

• Nakon kreiranja novog naloga i postavljanja lozinke, bićete zatraženi da dodate novi Reduxi kontroler. Definišite ime, a zatim registrujte svoj Reduxi kontroler koristeći QR kod na poleđini Reduxi ili upisivanjem serijskog broja Reduxi, koji se može naći levo od QR kodova.
• Time ste povezali svoj Reduxi kontroler sa Reduxi Could aplikacijom.
• Sada ste u potpunosti uključeni u upravljanje potrošnjom energije i početak uštede troškova.



3. SPECIFIKACIJE

3.1. Dimenzije

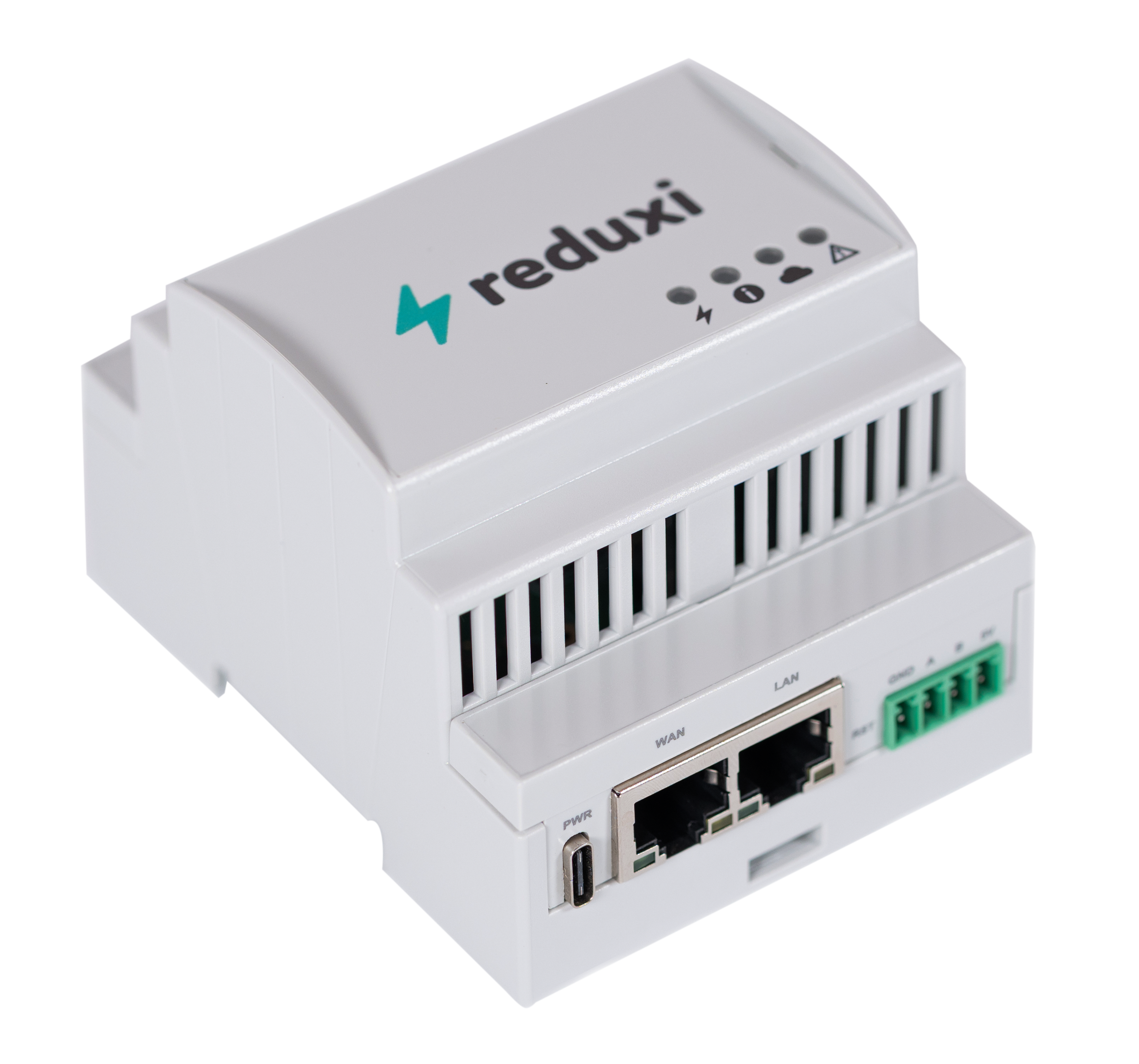

• Kućište za desktop sa opcijom za DIN šinu IEC/EN 60715 TH35 pričvršćivanje.
• Dimenzije: 150 x 100 x 30 mm.
• Zaštita od prodora: <IP20.
• Težina: 230g.



3.2. Tehnički podaci

NAPAJANJE
Napon napajanja – DC Jack	12 – 24 V DC
Prosječna potrošnja energije pri 12 V DC	250 mA
Napon napajanja - PoE	48 V
Vrsta PoE	IEEE 802.3 at Type 1



IGLE
Napajanje	2-pinski DC priključak
Ethernet	RJ45 10/100 Mbps (polu/puni dupleks)
RS485	2x 2-pinski terminalni blok



POVEZIVOST
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2.4/5GHz
RS485	2x 921600 BAUD poludupleks



OSTALO
Raspon radne temperature	Od 0°C do +40°C
Raspon temperature skladištenja	Od -10°C do +70°C
Relativna vlažnost tijekom rada	< 95% (bez kondenzacije)
Zaštita od prodora	< IP20



3.3. Priključci za spajanje

3.3.1. Dugme za resetovanje

Sledećim postupkom možete resetovati Reduxi na tvorničke postavke.

• Isključite Reduxi iz napajanja.
• Pritisnite dugme za resetovanje iglom i držite ga (ne puštajte ga).
• Povežite Reduxi na napajanje.
• Nastavite da pritiskate dugme za resetovanje iglom 30-60 sekundi dok LED svetla ne počnu da trepere.
• Otpustite dugme za resetovanje nakon što LED svetla počnu da trepere.
• Sačekajte 3-5 minuta da Reduxi resetuje sve na tvorničke postavke.



3.3.2. Snabdevanje strujom

Slika 1: Raspored pinova za napajanje (označeno kao broj 1)

Uređaj treba da bude napajan ograničenim napajanjem ili napajanjem koje je u skladu sa PS2 u skladu sa IEC 62368-1.



3.3.3. Ethernet – RJ45

Slika 2: Raspored pinova za Ethernet (označeno brojem 2)



PIN br.	Funkcija	Brzina podataka: 10/100 Mbps.  Kategorija: CAT5.  Zeleno svetlo označava konekciju.  Narandžasto svetlo označava saobraćaj .  Automatski crossover.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Komunikacioni RS485 interfejsi

Slika 3: Pinout komunikacionih interfejsa (označeno brojem 3).



Zajedničko uzemljenje  A + (port 1)  B – (port 1)

4. A + (port 2)  5. B – (port 2)  6. Pomoćni +5V DC izlaz

• Brzina podataka: 921600 BAUD.
• Poludupleks.
• Nivo napona: 0 V - 5 V.

Dostupni su i dodatni adapteri za podršku komunikaciji treće strane. Kontaktirajte nas za popis trenutno dostupnih dodataka i cijene.



3.3.5. LED indikatorska svjetla

Prvi odozgo LED - Zeleno svjetlo: Napajanje je aktivno.  Drugi odozgo LED – Zeleno svjetlo: sustav radi; Crveno svjetlo: Greška.  Treći odozgo LED – Zeleno svjetlo: Mrežna veza (ugašena - nema veze, zelena - veza u redu, treperi zeleno - greška u vezi). Četvrti odozgo LED – Crveno svjetlo: trepće crveno – greška u bilo kojem od dodanih uređaja.





4.

OPŠTE UPUTE ZA UPOTREBU



• Korišćenjem ovog uređaja prihvatate Politiku privatnosti i Uslove i odredbe.
• Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
• Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
• Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
• Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
• Vlažnost i tečnosti: Zaštitite proizvod od izlaganja tečnostima, kiši ili vlazi.
• Čišćenje: Uvek isključite proizvod pre čišćenja. Koristite samo mekanu, suhu krpu; izbegavajte tečne ili sprej čistače.
• Otvori: Ne ubacujte predmete u bilo koji otvor.
• Popravke i modifikacije: Ne pokušavajte da otvorite ili popravite proizvod sami, jer će to poništiti vašu garanciju. Popravke bi trebalo da izvode samo kvalifikovani servisni tehničari.
• Premeštanje: Isključite proizvod iz napajanja pre nego što ga premestite.
• Etikete: Sačuvajte sve originalne etikete netaknute i ne uklanjajte ih s proizvoda.
• Izvori toplote: Izbjegavajte instaliranje proizvoda u blizini izvora toplote kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
• Kablo za napajanje: Instalirajte kabel za napajanje na siguran način i uvjerite se da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju od predmeta koji bi ga mogli priklještiti ili uvrnuti.
• Dodatna oprema: Koristite samo dodatke ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
• Naponski zahtevi: Spojite proizvod samo na električnu utičnicu koja odgovara naponskim zahtevima navedenim u ovim uputstvima.
• Pristup napajanju: Obezbedite da je ulaz napajanja na uređaju uvek dostupan i funkcionalan.
• Električno opterećenje: Nemojte preopterećivati električne utičnice, produžne kablove ili ploče prekidača.

5. IZJAVA O USKLAĐENOSTI

Amibit ovime izjavljuje da je proizvod REDUXI Controller, verzija 1.2 u skladu sa Direktivom 2014/53/EU. Puni tekst izjave o usklađenosti dostupan je na sledećoj internet adresi: link.

6. EU - ODLAGANJE I RECIKLIRANJE

Simbol označava da se proizvod treba zbrinuti u skladu s lokalnim zakonima i propisima. Odbačeni uređaj odnesite u odgovarajući centar za prikupljanje otpada. Pravilnim zbrinjavanjem otpadnih uređaja pomažete očuvanju prirodnih resursa i osiguravate održivi razvoj okoliša.



Proizvođač

Naziv: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Svrha: Reduxi Controler - Priručnik za korisnike

Verzija: V2.0 11.2024



Autorska prava

© 2022 AMIBIT d.o.o.

Sva prava pridržana. Nijedan deo ovog dokumenta ne sme da se reprodukuje, čuva u sistemu za čuvanje i pronalaženje podataka ili u bilo kom drugom obliku, elektronskom, elektrostatskom, na magnetnoj traci, fotokopiranjem ili na drugi način, bez prethodnog pismenog odobrenja AMIBIT d.o.o.
