REDUXI GATEWAY

User Manual

Version V2.0 11.2024

www.reduxi.eu


1. Introduction

The Reduxi Gateway is an extension unit of the Reduxi system that enables the conversion of RS485 serial signals to the TCP/IP internet protocol. It is intended for use in cases where the number of serial inputs (2x RS485) on the Reduxi Controller is insufficient for the user’s needs regarding the connection of devices to RS485 ports. Takođe služi kao pomoćno sredstvo u situacijama kada je udaljenost između uređaja i Reduxi kontrolera prevelika za direktnu kablovsku vezu sa RS485 portovima.

Reduxi Gateway se takođe koristi u slučajevima kada su potrebna dva relejna izlaza za regulaciju uređaja, kao što je upravljanje toplotnom pumpom preko SmartGrid Ready (SG Ready) funkcije.

Pored toga, Reduxi Gateway može poslužiti kao merni uređaj za praćenje električnih struja. U ovom slučaju, klešta za merenje struje su povezana sa ulazima za struju Reduxi Gatewaya, što omogućava prikupljanje podataka o snazi. Podaci o naponu se zatim dobijaju direktno iz Reduxi kontrolera.


2. Informacije o povezivanju instalacije

  • Povežite AC-DC adapter sa Reduxi Gateway-om i zatim uključite adapter u električnu utičnicu. Prva LED lampica od vrha treba da počne da svetli zeleno.
  • Idite na mrežne postavke svojih WiFi mreža na vašem mobilnom uređaju ili računaru i povežite se na pristupnu tačku uređaja Gateway.
  • Ako se prozorčić ne pojavi automatski, otvorite pretraživač i idite na http://gateway.local.
  • Koristite korisničko ime "admin" i lozinku "admin" za prijavu.
  • Postavite žičanu ili bežičnu mrežu i povežite Reduxi sa svojom lokalnom mrežom (preporučljivo je da postavite statičku IP adresu).
  • Kliknite na "sačuvaj" i sada povežite svoj mobilni telefon ili računar na istu žičanu ili bežičnu lokalnu mrežu na koju ste prethodno povezali Reduxi Gateway.
  • Kontroler Reduxi bi već trebao biti spojen na lokalnu internetsku mrežu (Reduxi Controller).
  • Slijedite sljedeće odjeljke koji se odnose na spajanje relejnih izlaza i instalaciju senzora struje.
  • Za dodatnu konfiguraciju/instalaciju softvera, molimo posjetite web stranicu s najnovijom dokumentacijom: https://support.reduxi.eu.

Za konfiguraciju/instalaciju softvera, molimo se obratite na Reduxi Local online priručnik support.reduxi.eu.


3. Specifikacije

3.1. Dimenzija

  • Kućište za stolno računalo s opcijom za pričvršćivanje na DIN šinu IEC/EN 60715 TH35.

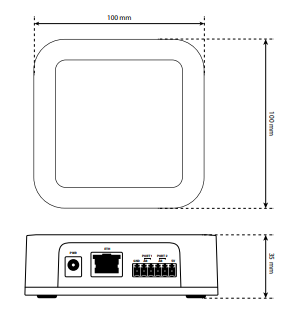

  • Dimenzije: 100 x 100 x 35 mm.
  • Zaštita od prodiranja: <IP20.
  • Težina: 230g.




3.2. Tehnički podaci



NAPAJANJE
Napon napajanja – DC Jack  12 – 24 V DC
Maksimalna struja pri 12 V DC  200 mA



IGLE
Napajanje  2-pinski DC priključak
Ethernet  RJ45 10/100 Mbps (polu/puni dupleks)
RS485

2x 2-polni terminalni blok
Ulazna struja senzora

3x 3,5mm (CT1, CT2, CT3) 0-1V
Relay outputs

2x DO(NO/COM/NC) - max. 5A



CONNECTIVITY
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2.4/5GHz
RS485  2x 921600 BAUD half duplex



OTHER
Operating temperature range  From 0°C to +40°C
Storage temperature range  From -10°C to +70°C
Relative humidity during operation  < 95% (non-condensing)
Ingress Protection  < IP20



3.3. Connection pinouts

3.3.1. Reset button




With the following procedure, you can reset Reduxi Gateway to factory default:

  • Press the needle and do not let go (continues pressing).
  • Continue pressing the reset needle for more than 7 seconds until all LED lights turn on.

  • When the LED lights turn on, release the button.

  • Wait 30 seconds for Reduxi Gateway to reset everything to factory settings.



3.3.2. Power supply


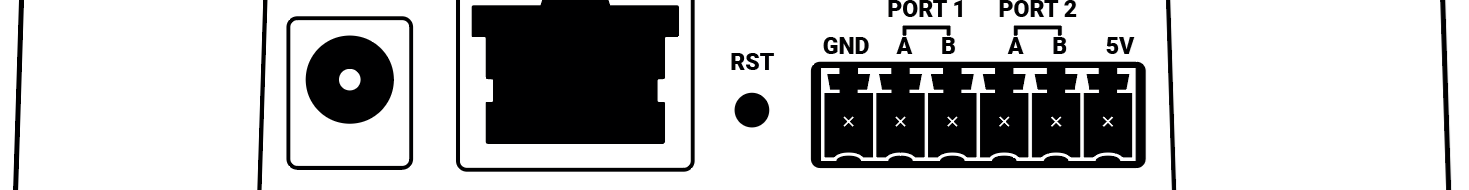

Slika 1: Raspored pinova napajanja (označeno kao
broj 1)


Uređaj se isporučuje s ograničenom snagom
napajanjem ili napajanjem u skladu s PS2
prema IEC 62368-1.



3.3.3. Ethernet – RJ45 i RS485

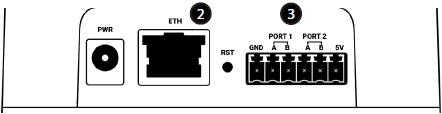

Slika 2: Ethernet port (označen brojem 2) i RS485 komunikacijski portovi (označeni brojem 3).

Ethernet priključak (označen brojem 2):

PIN br.  Funkcija
  • Brzina podataka: 10/100 Mbps.
  • Kategorija: CAT5.
  • Zelena svetlost označava vezu.
  • Narandžasta svetlost označava saobraćaj.
  • Automatski crossover.
1  TX+
2  TX-
3  RX+
6  RX-

RS485 komunikacioni portovi (označeni brojem 3):

  1. GND
  2. A + (port 1)
  3. B - (port 1)
  4. A + (port 2)
  5. B - (port 2)
  6. +5V DC izlaz
  • Brzina prenosa podataka: 921600 BAUD.
  • Half duplex.
  • Nivo napona: 0 V - 5 V.

Dostupni su i dodatni komunikacioni moduli za eksterne uređaje. Molimo vas da nas kontaktirate za trenutni spisak modula i cenovnik.

3.3.4. Komunikacijska sučelja

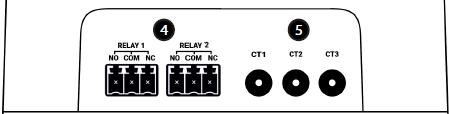

Relejni izlaz (označen brojem 4):

  • max. 5A AC/DC

Trenutni ulazi senzora (označeni brojem 5):

  • 3x3,5 mm (I1, I2, I3) - 0-1V

3.3.5. LED indikatorska svjetla


Prvo LED svjetlo:

  • zeleno: napajanje je UKLJUČENO.
  • plavo: internetska veza je aktivna.
  • crvena: greška.
  • bela: ažuriranje/resetovanje

Drugo LED svetlo:

  • zeleno treperi: čitanje PORT1.
  • plavo treperi: pisanje PORT1.

Treće LED svetlo:

  • zeleno treperi: čitanje PORT2.
  • plavo treperi: pisanje PORT2.
  • žuta: MODUS komunikacija.

Četvrto LED svetlo:

  • zelena: relej 1 UKLJUČEN.
  • plava: relej 2 UKLJUČEN.
  • turki: relej 1 i relej 2 uključeni.



4. Opšte uputstvo za upotrebu

  • Korišćenjem ovog uređaja prihvatate Politiku privatnosti i Uslove korišćenja
  • Pročitajte i sačuvajte ova uputstva za buduću upotrebu. Pridržavajte se svih upozorenja i smernica.
  • Postavljanje: Obezbedite da je proizvod postavljen na stabilnu, ne vibrirajuću površinu.
  • Raspakivanje: Uklonite sav materijal za pakovanje pre povezivanja proizvoda sa napajanjem.
  • Ventilacija: Ne ometajte ventilacijske otvore; ne postavljajte predmete na proizvod.
  • Vlažnost i tečnosti: Zaštitite proizvod od izlaganja tečnostima, kiši ili vlazi.
  • Čišćenje: Uvek isključite proizvod pre čišćenja. Koristite samo mekanu, suvu krpu; izbegavajte tečne ili sprej čistače.
  • Otvori: Ne ubacujte predmete u bilo koje otvore.
  • Popravke i modifikacije: Ne pokušavajte sami da otvorite ili popravite proizvod, jer ćete time poništiti garanciju. Popravke bi trebali da obavljaju samo kvalifikovani servisni tehničari.
  • Premeštanje: Isključite proizvod iz napajanja pre nego što ga premestite.
  • Etikete: Sačuvajte sve originalne etikete netaknute i ne skidajte ih sa proizvoda.
  • Izvor toplote: Izbegavajte postavljanje proizvoda u blizini izvora toplote, kao što su radijatori, grejalice ili drugi uređaji koji proizvode toplotu.
  • Kabl za napajanje: Instalirajte kabl za napajanje sigurno i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju od predmeta koji bi ga mogli stisnuti ili uviti.
  • Dodatna oprema: Koristite samo dodatnu opremu ili dodatnu opremu koju preporučuje proizvođač.
  • Isključivanje: Isključite proizvod iz izvora napajanja za vrijeme grmljavinskih oluja ili ako se neće koristiti duže vrijeme.
  • Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
  • Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
  • Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.



Proizvođač

Naziv: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

Porezni ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Svrha: Reduxi Gateway - korisnički priručnik

Verzija: V1.1 11.2022



Autorska prava

© 2022 AMIBIT d.o.o.

Sva prava pridržana. Nijedan dio ovog dokumenta ne smije se reproducirati, pohranjivati u sustavu za pohranu i pronalaženje podataka ili u bilo kojem drugom obliku, elektroničkom, elektrostatičkom, magnetskom vrpcom, fotokopiranjem ili na drugi način, bez prethodnog pismenog dopuštenja AMIBIT doo.
