1. Uvod

Dobrodošli u svet Reduxi koji vam omogućava da preuzmete kontrolu nad troškovima energije i efikasnom upotrebom električne energije za održiv razvoj. Glavne karakteristike:

• Upravljanje vršnom snagom,
• Upravljanje proizvodnjom solarnih elektrana,
• Optimizacija potrošnje električne energije.

Tačno merenje i analiza potrošnje energije su prvi koraci ka smanjenju potrošnje energije. Da biste postigli ovaj cilj, potrebna vam je prava tehnologija. Reduxi Converter omogućava povezivanje AM550 merila sa Reduxi sistemom putem Reduxi Controller ili Reduxi Gateway uređaja.

2. Uputstva za povezivanje

Za prvu konfiguraciju, potrebno je da povežete Reduxi Converter sa Reduxi Controller ili Reduxi Gateway sa RS485 portom. Za povezivanje, preporučujemo korišćenje dvostruko izolovanog uvijenog para sa pletenicom (ekranirani kabl).

• Dvostruko izolovani uvijeni par mora biti povezan na sledeći način: prva žica na konvertoru A je povezana sa Reduxi žicom A. Povežite drugu žicu na inverteru B sa Reduxi žicom B. Povežite pleteni kabl (ekranirani kabl) sa GND.
• Povežite Iskra AM550 merni uređaj sa RJ12 kablom na Reduxi Converter (pobrinite se da redosled žica u RJ12 kablu odgovara na obe strane RJ12 kabla).
• Zeleni LED sa vrha treba da počne da svetli.

Za konfiguraciju/instalaciju softvera, posetite veb sajt na kome se nalazi najnovija dokumentacija:

support.reduxi.eu.

3. Specifikacije

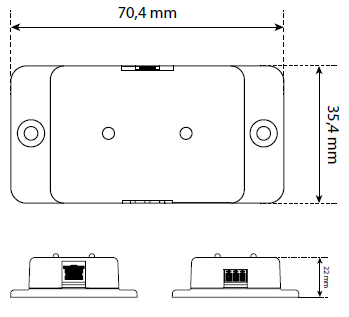

3.1. Dimenzije

• Kućište stola koje se može pričvrstiti.
• Dimenzije: 35,4 x 70,4 x 22 mm.
• Zaštita: <IP20.
• Težina: 30 g.

3.2. Технически данни

3.3. Priključni utikači

3.3.1. RS485 utikači

Slika 1: Komunikacijski utikači RS485 (označeni brojem 1).

• Maksimalna brzina prijenosa podataka: 921600 BAUD.

• Polu duplex.

• Razina napona: 0 V – 5 V.

3.3.2. RJ12 utikači

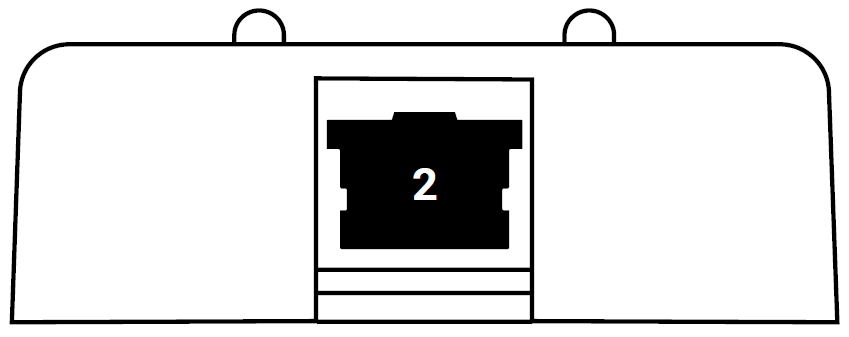

Slika 2: Komunikacijski utikači RJ12 (označeni brojem 2).

1. +5V DC napajanje.
2. Potražnja za linijom podataka - izlaz.
3. Podaci GND.
4. NC - nije spojen.
5. Linija podataka - ulaz.
6. Napon GND.

• Komunikacija preko izlaza Iskra P1.
• Nivo napona: 0 V - 5 V.

3.3.3. LED indikatorska svjetla

	Zeleni LED: napajanje je aktivno.
	Žuti LED: treperi tijekom prijenosa podataka.

4. Opće upute za uporabu

• Korišćenjem ovog uređaja prihvatate Politiku privatnosti i Uslove korišćenja
• Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smernica.
• Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
• Raspakivanje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
• Ventilacija: Držite otvore za ventilaciju nezaklonjene; ne postavljajte predmete na proizvod.
• Vlažnost i tečnosti: Zaštitite proizvod od izlaganja tečnostima, kiši ili vlazi.
• Čišćenje: Uvek isključite proizvod pre čišćenja. Koristite samo mekanu, suvu krpu; izbegavajte tečna sredstva za čišćenje ili sredstva za čišćenje u spreju.
• Otvori: Ne ubacujte predmete u otvore.
• Popravke i modifikacije: Ne pokušavajte da otvorite ili popravite proizvod sami, jer će to poništiti vašu garanciju. Popravke bi trebali obavljati samo kvalifikovani servisni tehničari.
• Premeštanje: Isključite proizvod iz napajanja pre nego što ga premestite.
• Etikete: Sačuvajte sve originalne etikete netaknute i ne uklanjajte ih sa proizvoda.
• Izvor toplote: Izbegavajte instaliranje proizvoda u blizini izvora toplote, kao što su radijatori, grejači ili drugi uređaji koji generišu toplotu.
• Kabl za napajanje: Instalirajte kabl za napajanje na siguran način i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli priklještiti ili uvrnuti.
• Dodatna oprema: Koristite samo dodatnu opremu ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja tijekom električnih oluja ili ako se neće koristiti za dulji period.
• Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
• Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
• Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.

Proizvođač

Naziv: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

Email: info@reduxi.eu

Phone: +386 (0)3 777 01 40

Document

Purpose: Reduxi Converter for AM550 meter

Version: V1.0 12.2022

Copyright

© 2022 AMIBIT d.o.o.

All rights reserved. No part of this document may be reproduced, stored on a storage and retrieval system or in any other form, electronic, electrostatic, magnetic tape, photocopying or otherwise without the prior written permission of AMIBIT d.o.o.
