1. Fizička veza

Molimo vas da povežete RS485 sa modulom CM-v-3. Identifikacija modula se razlikuje u zavisnosti od opcionog dodatka koji podržava merač energije (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Petlja struje, ETHERNET).

#1 Prva opcija - povežite PINS na opcionoj kartici

Molimo vas da povežete PINS opcionih kartica - podešavanja merača energije Iskraemeco - Kanal 3
27: A
29: B
28: GND

#2 Druga opcija - povežite PINS direktno na merač energije - podešavanja merača energije Iskraemeco - Kanal 1

Dobili smo informacije od Elektro Ljubljane da je ovaj port uvek aktivan i da ne zahteva dodatno konfigurisanje.

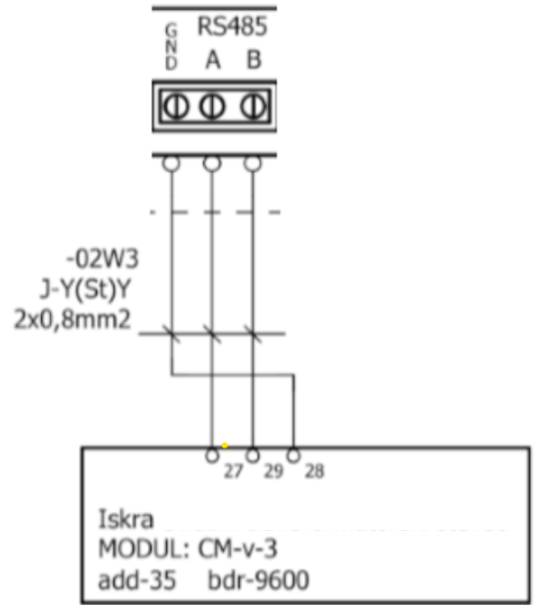

Povežite Iskraemecto MT880 na RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Uzmite serijski broj merača energije

Serijski broj se može pročitati sa merača energije. Pogledajte sliku ispod. Crveni kvadrat pokazuje poslednje četiri cifre serijskog broja. Drugi deo serijskog broja je skriven iz bezbednosnih razloga. U vašem slučaju, pročitajte ceo serijski broj sa merača energije.

3. Uzmite Fizičku adresu uređaja (HDLC adresa)

Adresa su poslednje dve cifre serijskog broja merača energije.

Na primer, iznad je serijski broj 59.

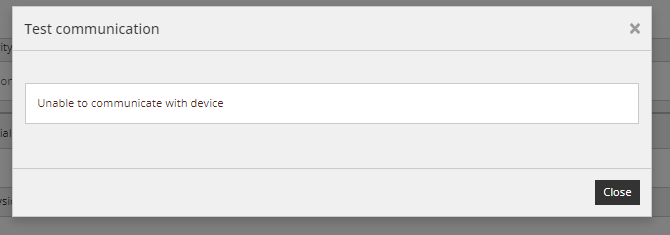

Ako ova adresa ne radi, moramo dodati 16 na serijski broj. Na primer: 59 + 16 = 75

Objašnjenje postupka i još jedan primer:

4. Dodajte uređaj u Reduxi Configurator

Prvo, možete se prijaviti u Reduxi Configurator pomoću Reduxi Configurator-a preko pretraživača.

1. Kliknite na Dodaj uređaj

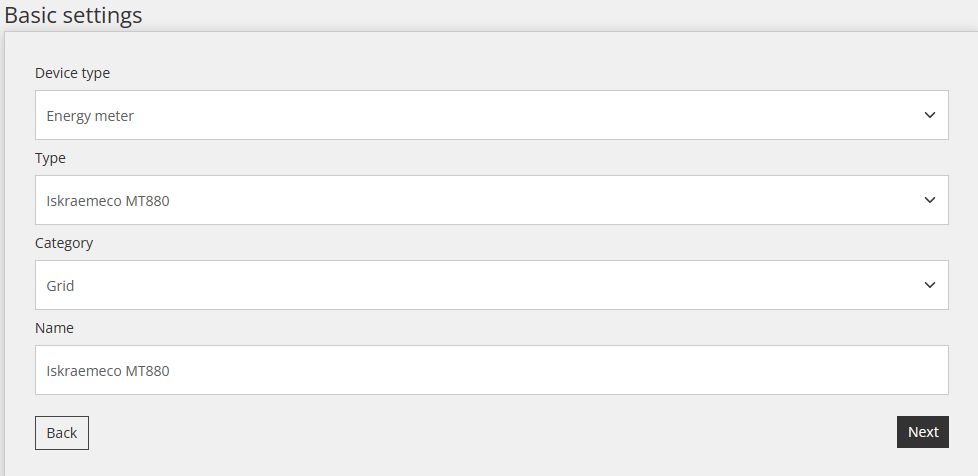

2. Unesite osnovna podešavanja

3. Izaberite komunikacioni kanal

4. Unesite konfiguraciju uređaja

Serijski broj = pročitajte ga sa merača energije Iskraemeco

Fizička adresa uređaja: pogledajte gore

Logički ID uređaja = 1 (podrazumevano)

Klijentova adresa = 1 (podrazumevano)

Lozinka = molimo vas da zatražite lozinku od vašeg dobavljača energije

Spoljni odnos CT = odnos struja - ako imate 250A/5A, rezultat je 50

Spoljni odnos VT = visokonaponski odnos. Samo u slučaju da je brojač na srednjem naponu, a ne na 230V

5. Unesite i izaberite napredna podešavanja
