1. Kako da psihički povežem Landis+Gyr E570 ZMY S2 sa Reduxi kontrolerom?

Da biste se povezali preko RS485 pogledajte sliku ispod.

2. Dobijte Fizičku adresu uređaja (HDLC adresa)

Na primer:

Serijski broj: 73852799
HDLC adresa uređaja: 2799+1000=3799

3. Dodajte uređaj u Reduxi Konfigurator

Prvo, možete se prijaviti u Reduxi Konfigurator koristeći Reduxi Konfigurator preko pretraživača.

1. Kliknite na Dodaj uređaj

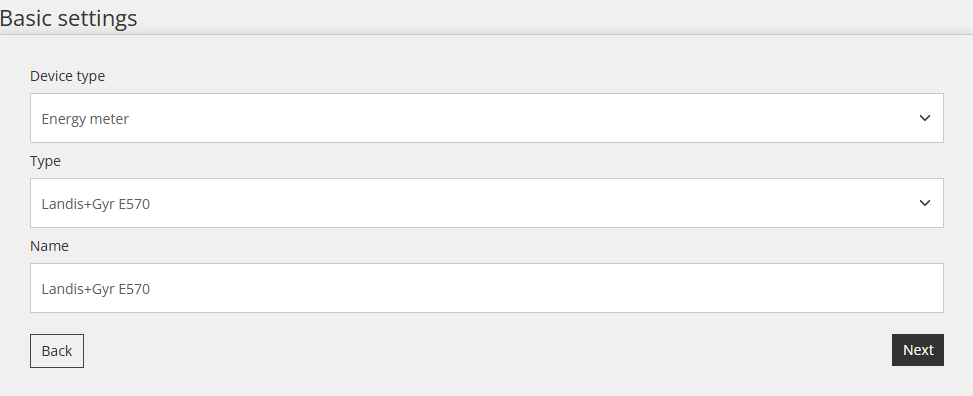

2. Unesite osnovna podešavanja

3. Odaberite komunikacioni kanal

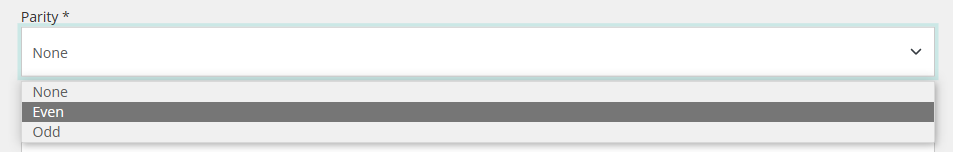

Napomena. U zavisnosti od konfiguracije energetskog merača, morate odabrati ispravan paritet. Testirajte različite kombinacije pariteta da biste pronašli radno podešavanje.

4. Unesite konfiguraciju uređaja

Serijski broj = pročitajte ga sa Iskraemeco energetskog merača

Fizička adresa uređaja: pogledajte gore

Logički ID uređaja = 1 (podrazumevano)

Klijent adresa = 1 (podrazumevano)

Lozinka = kontaktirajte vašeg operatera za lozinku

Spoljni CT odnos = odnos struja - ako imate 250A/5A, rezultat je 5

Spoljni VT odnos = odnos visokog napona. Samo u slučaju da je brojač na srednjem naponu, a ne na 230V

5. Unesite i izaberite napredna podešavanja
