1. Kako podesiti M-Bus interfejs na meraču Landis+Gyr E350?

Da biste konfigurisali energetski merač, pratite članak Kako konfigurisati Landis+Gyr E350 ili E450 u MAP120 alatu.

2. Fizička veza

Molimo vas da povežete M-BUS na energetskom meraču direktno na Reduxi Landis Converter RS485-M-BUS. Prve četiri igle na energetskom meraču su dostupne za M-BUS. Slika ispod pokazuje da možete koristiti prve dve igle s leve strane ili 3. i 4. iglu s leve strane.

Sa strane Reduxi Landis Converter RS485, molimo vas da se povežete na Reduxi Controller ili Reduxi Gateway, i izaberite port jedan ili port dva:

A->A

B->B

GND->GND

Na interfejsu se pojavila zelena lampica i žuta lampica koja trepće. Ako žuta boja ne trepće, energetski merač nije podešen od strane elektrodistribucije i ne šalje podatke.

3. Dobijte serijski broj energetskog merača

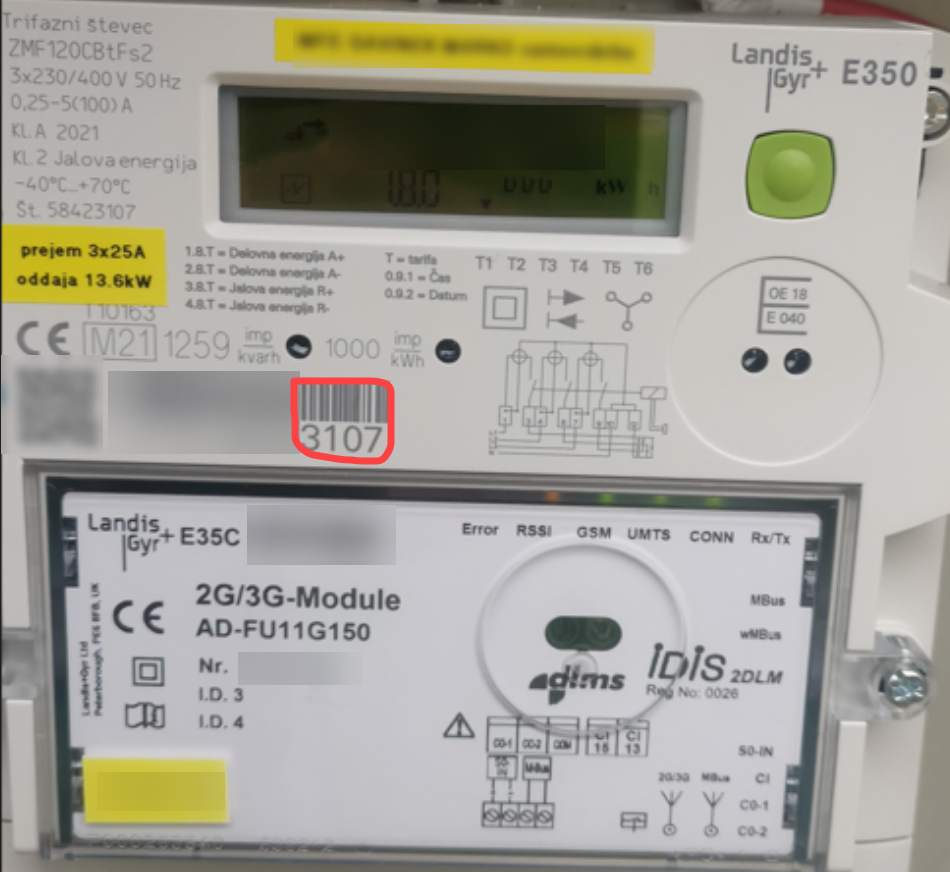

Serijski broj se može pročitati sa energetskog merača. Pogledajte sliku ispod. Crveni kvadrat pokazuje poslednje četiri cifre serijskog broja. Drugi deo serijskog broja je sakriven zbog bezbednosnih razloga. U vašem slučaju, molimo vas da pročitate ceo serijski broj sa energetskog merača.

4. Dobijte  Fizičku adresu uređaja (HDLC adresa)

Adresa su poslednje četiri cifre serijskog broja energetskog merača.

Na primer, gore, serijski broj gore je 3107+1000=4107.

5. Dodajte uređaj u Reduxi Configurator

Prvo, možete se prijaviti u Reduxi Configurator pomoću Reduxi Configurator preko pretraživača.

1. Kliknite na Dodaj uređaj

2. Unesite osnovne postavke

3. Izaberite komunikacioni kanal

4. Izaberite konfiguraciju uređaja

5. Testirajte komunikaciju

5. Unesite i izaberite napredne postavke
