1. Uvod

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

• Upravljanje vršnom snagom,
• Upravljanje proizvodnjom solarnih elektrana,
• Optimizacija potrošnje električne energije.

Točno mjerenje i analiza potrošnje energije prvi su koraci prema smanjenju energije. Za postizanje ovog cilja potrebna vam je prava tehnologija. Reduxi Converter omogućuje spajanje Landis+Gyr E350, 450 mjerača na Reduxi sustav preko Reduxi Controllera ili Reduxi Gateway uređaja.

2. Connection instructions

For the first configuration, you need to connect Reduxi Converter to Reduxi Controller or Reduxi Gateway to RS485 port. For the connection, we recommend using a double-insulated twisted-pair wire with a braid (shielded cable).

• The double-insulated twisted-pair wire must be connected in the following way: the first wire on converter A is connected to Reduxi wire A. Connect the other wire on inverter B to Reduxi wire B. Connect the braided cable (shielded cable) to GND.
• Connect Landis+Gyr E350, 450 meter with two wire cable to Reduxi Converter
• The green LED from above should start to glow.

Za konfiguraciju/instalaciju softvera, posetite veb stranicu na kojoj se nalazi najnovija dokumentacija:

support.reduxi.eu.

3. Specifikacije

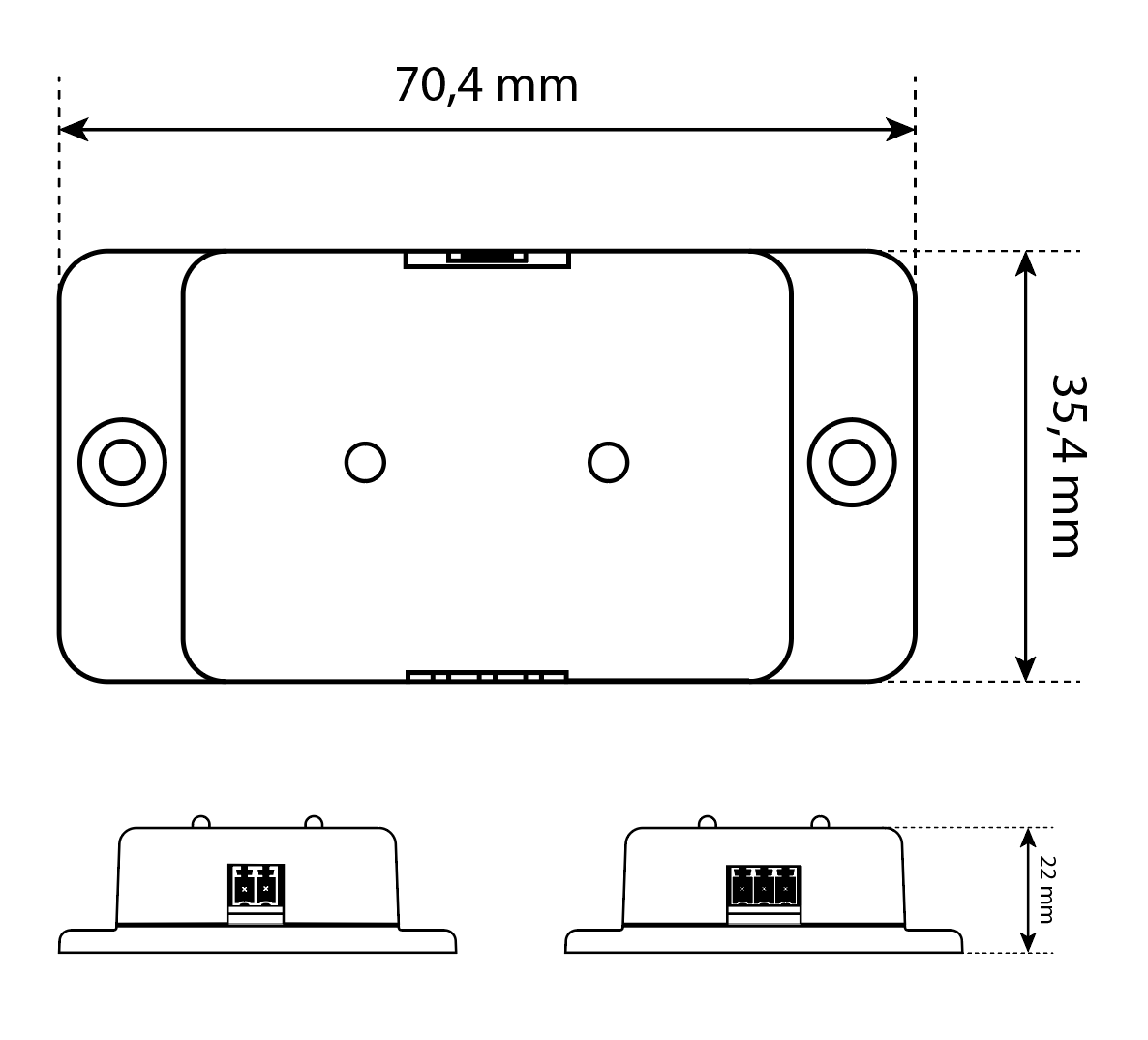

3.1. Dimenzije

• Kućište stola koje se može pričvrstiti.
• Dimenzije: 35,4 x 70,4 x 22 mm.
• Zaštita: <IP20.
• Težina: 30 g.

3.2. Tehnički podaci

3.3. Priključni utikači

3.3.1. RS485 utikači

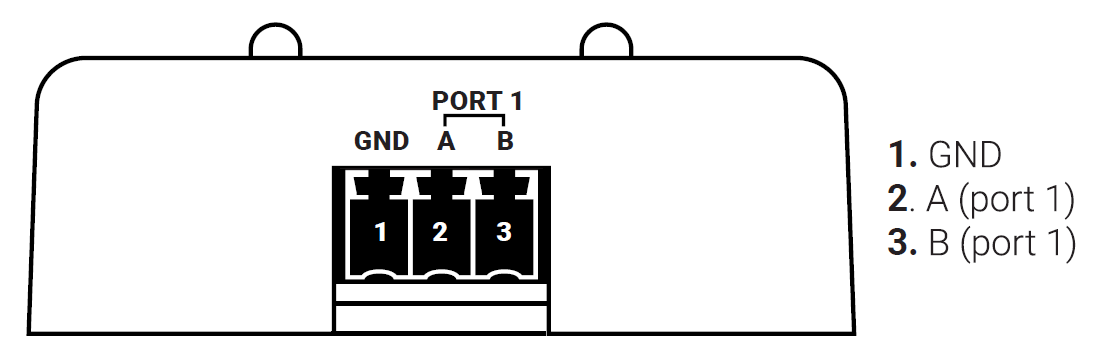

Slika 1: Komunikacijski utikači RS485 (označeni brojem 1).

• Maksimalna brzina prijenosa podataka: 921600 BAUD.

• Polu duplex.

• Razina napona: 0 V – 5 V.

3.3.2. M-BUS

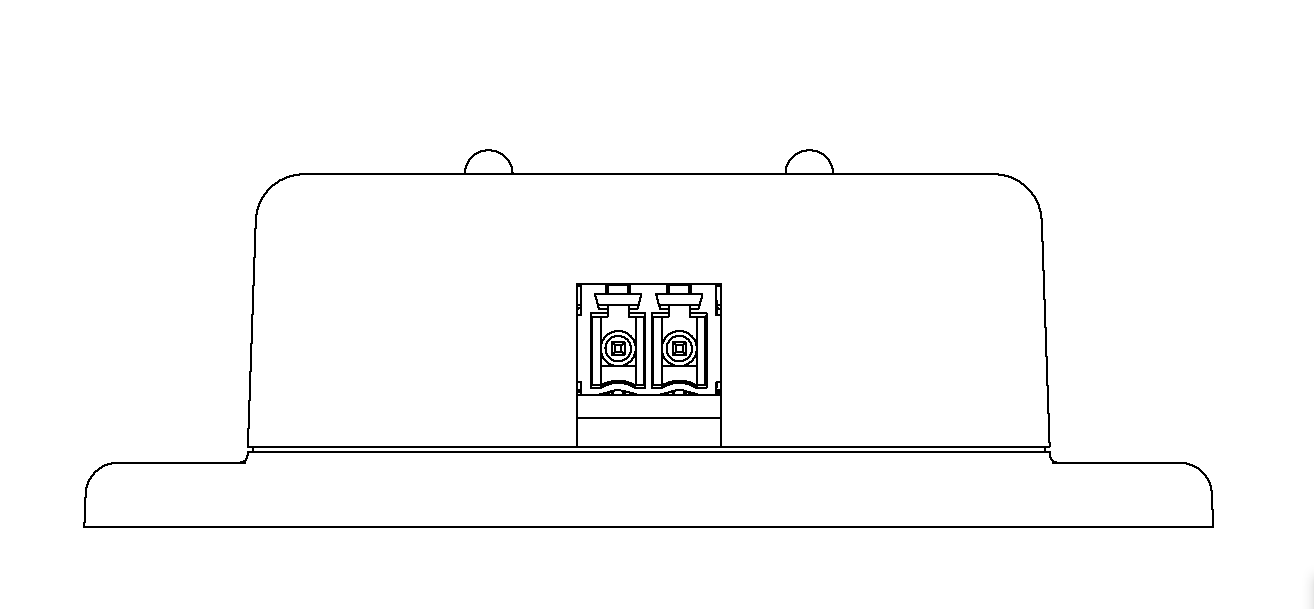

Slika 2: Komunikacioni konektori 1x 2-pinski konektor (označen brojem 2).

1. M-BUS
2. M-BUS

• Komunikacija putem M-BUS izlaza.
• Nivo napona: 12 V - 38 V.

3.3.3. LED indikatorska svetla

	Zelena LED: napajanje je aktivno.
	Žuta LED: treperi tokom prenosa podataka.

4. Opšte uputstvo za upotrebu

• Korišćenjem ovog uređaja prihvatate Politiku privatnosti i Uslove korišćenja
• Pročitajte i sačuvajte ove instrukcije za buduću upotrebu. Pridržavajte se svih upozorenja i smernica.
• Postavljanje: Obezbedite da se proizvod postavi na stabilnu, nevibrirajuću površinu.
• Raspakivanje: Uklonite sve materijale za pakovanje pre povezivanja proizvoda na napajanje.
• Ventilacija: Držite ventilacione otvore slobodne; ne postavljajte predmete na proizvod.
• Vlažnost i tečnosti: Zaštitite proizvod od izlaganja tečnostima, kiši ili vlazi.
• Čišćenje: Uvek isključite proizvod iz struje pre čišćenja. Koristite samo mekanu, suvu krpu; izbegavajte tečne ili sprej čistače.
• Otvori: Ne ubacujte predmete u otvore.
• Popravke i modifikacije: Ne pokušavajte da otvorite ili popravite proizvod sami, jer će to poništiti vašu garanciju. Popravke bi trebali obavljati samo kvalifikovani servisni tehničari.
• Premeštanje: Isključite proizvod iz napajanja pre nego što ga pomerite.
• Etikete: Sačuvajte sve originalne etikete netaknute i ne skidajte ih sa proizvoda.
• Izvori toplote: Izbegavajte instaliranje proizvoda u blizini izvora toplote, kao što su radijatori, grejalice ili drugi uređaji koji stvaraju toplotu.
• Kabl za napajanje: Instalirajte kabl za napajanje na siguran način i obezbedite da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli stegnuti ili uvrnuti.
• Dodaci: Koristite samo dodatke ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja za vreme električnih oluja ili ako se neće koristiti duži vremenski period.
• Naponski zahtevi: Povežite proizvod samo na utičnicu koja odgovara naponskim zahtevima navedenim u ovim uputstvima.
• Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvek dostupan i funkcionalan.
• Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kablove ili ploče prekidača.

Proizvođač

Naziv: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

Email: info@reduxi.eu

Phone: +386 (0)3 777 01 40

Document

Purpose: Reduxi Converter for Landis+Gyr E350, 450 meter

Version: V1.0 12.2022
