1. Postavljanje ABB Terra punjača

Ako želimo da Reduxi kontroler bude povezan sa ABB Terra punjačem, potrebno je podesiti određena podešavanja u samom punjaču.

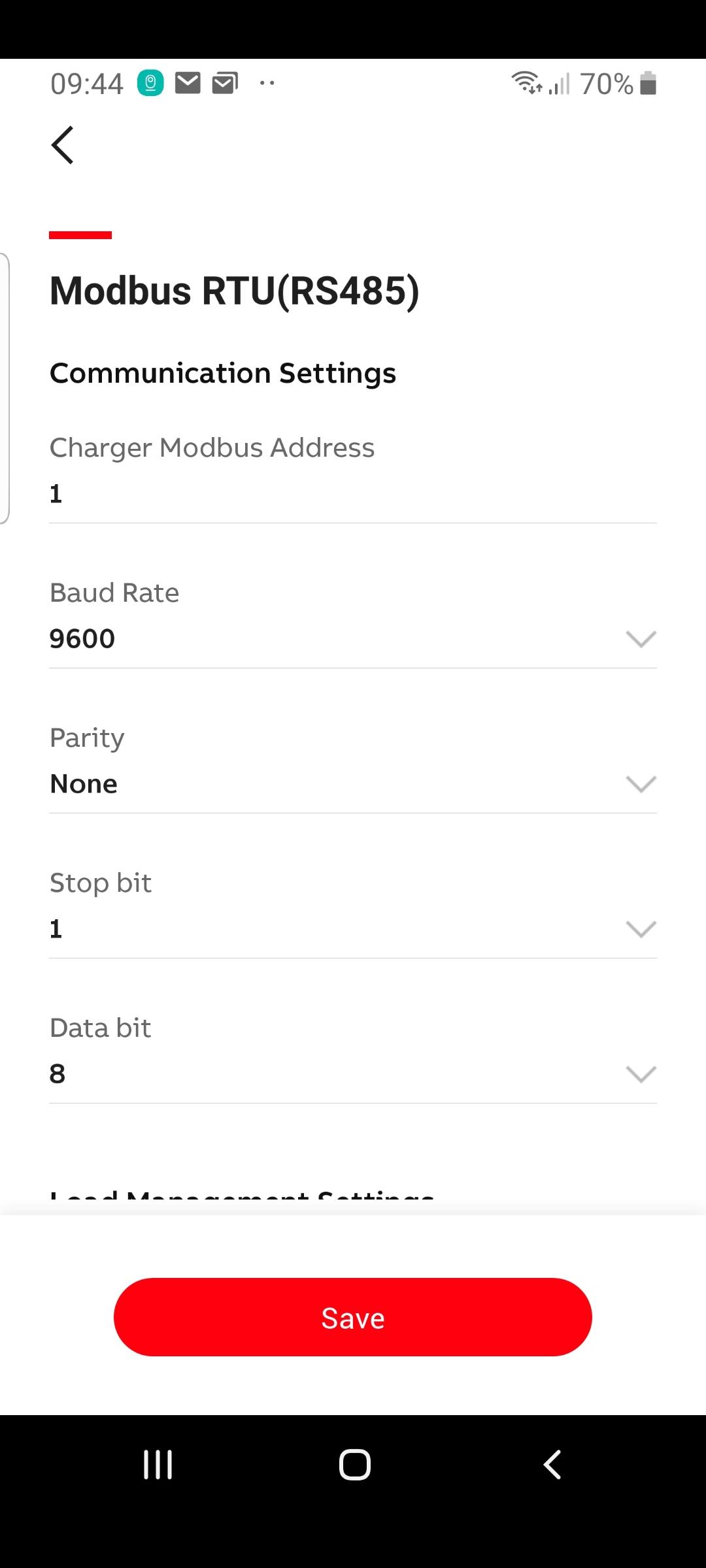

U konfiguraciji uređaja potrebno je podesiti Modbus komunikaciju na "slave".

2. Dodavanje uređaja u Reduxi

Kada se ABB Terra EV punjač pravilno konfiguriše i poveže sa Reduxi kontrolerom, može se dodati u Reduxi kontroler. Upute za pristup kontroleru dostupne su na linku Reduxi kontroler.

Nakon prijave u Reduxi Konfigurator, prikazuje se kontrolna tabla. Da biste dodali uređaje, odaberite opciju "Dodaj uređaj" u donjem lijevom prozoru.

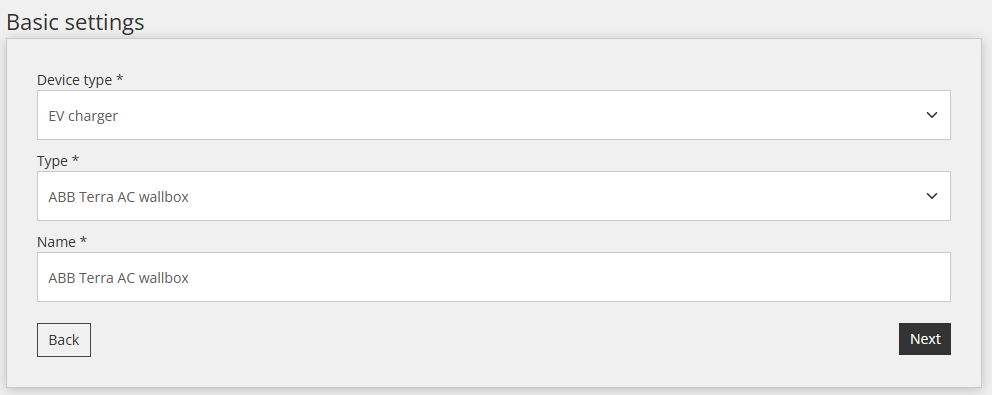

U sljedećem koraku odaberite tip uređaja, tip i unesite naziv dodanog uređaja. U našem slučaju, prilikom dodavanja ABB Terra punjača, biramo:

• u polju tipa uređaja: Punjač automobila,
• u polju tipa kutije: ABB Terra AC wallbox i
• u polju "Naziv": navedite bilo koji naziv (na primjer, ABB Terra punjač, punjač).

After entering the information, click on the right bottom option Next.

U sljedećem prozoru definiramo komunikacijski kanal i konfiguriramo uređaj. Slika ispod prikazuje konfigurator za povezivanje preko Reduxi Gateway-a.

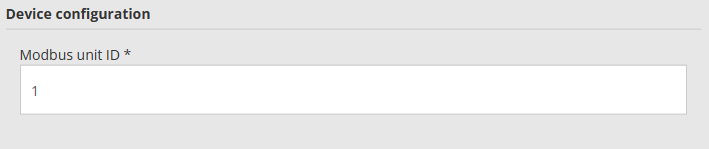

Obično se Modbus ID jedinice postavlja na 1.

Koristite gumb "Testiraj komunikaciju" da biste provjerili je li komunikacija uređaja pravilno postavljena.

When we get the answer that the two devices communicate successfully with each other, we can choose the option Next.

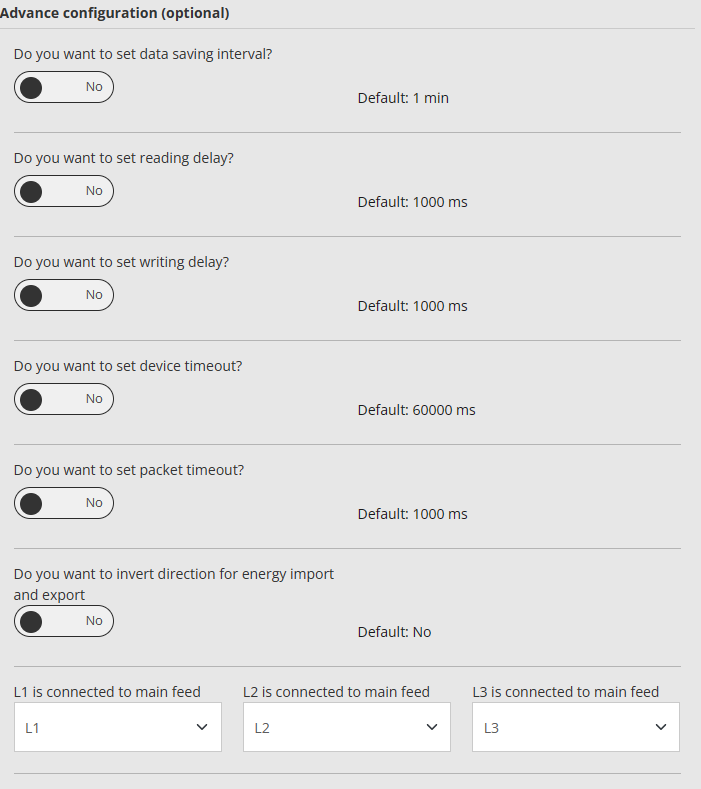

U posljednjem prozoru dodavanja Schrack punjača, možete podesiti određena podešavanja prema vlastitim potrebama.

3. Prikaz podataka sa ABB Terra punjača za električna vozila

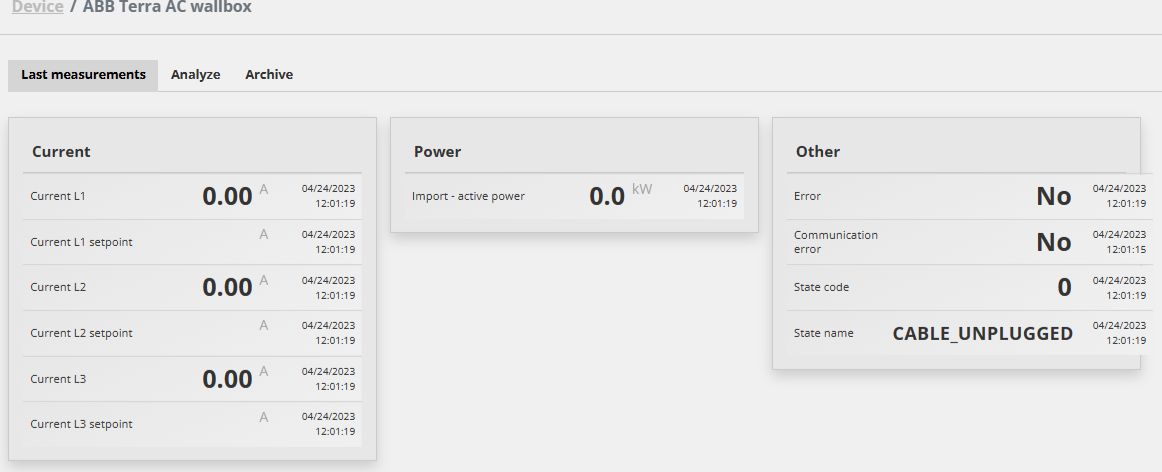

Kada se ABB Terra EV punjač uspješno doda, može se pronaći među dodanim uređajima. Prikazuju se posljednja mjerenja sa punjača ako ga odaberemo.

Ovaj članak je napisan u suradnji s E-ING.
