1. Kako da konfigurišem SolarEdge Solar Power Plant Inverter da dozvoli Modbus TCP komunikaciju sa Reduxi Controller?

1.1 Isključite inverter

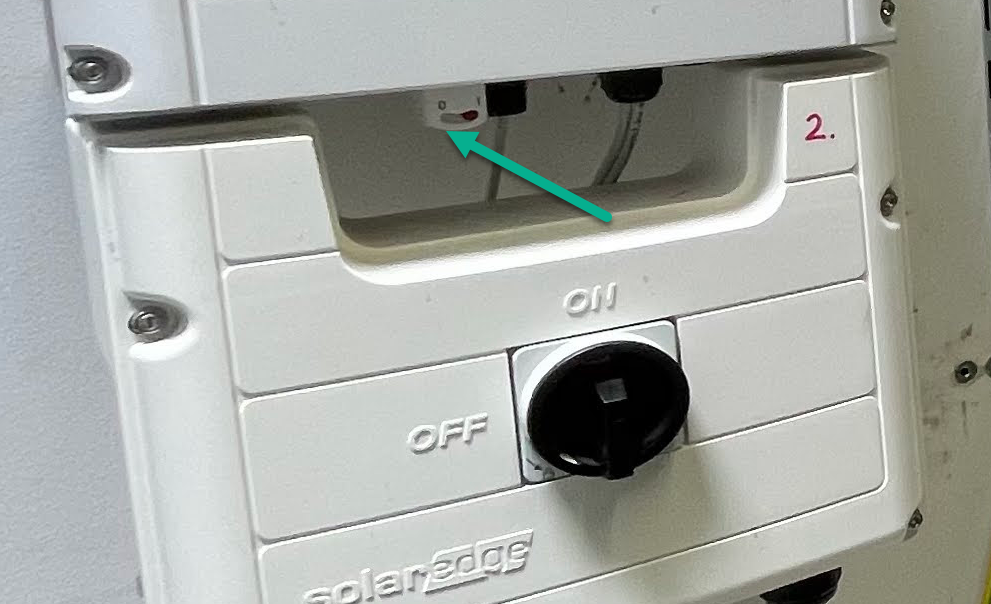

Isključite inverter pomoću prekidača na dnu prednjeg panela. Prebacite prekidač sa 1 na 0.

Sačekajte da proizvodnja energije invertera padne na 0 W.

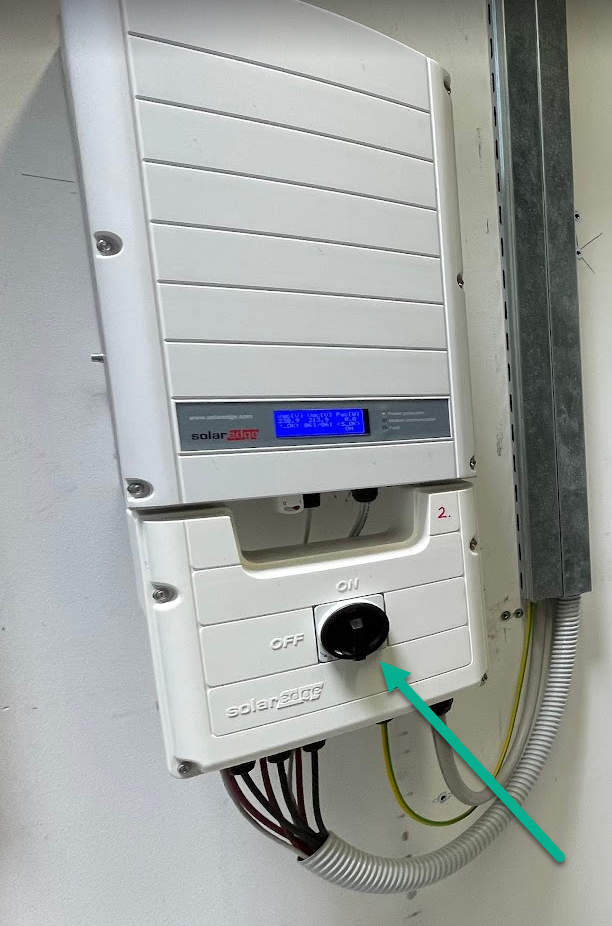

Molimo Vas da takođe prebacite glavni prekidač iz položaja UKLJUČENO u položaj ISKLJUČENO.

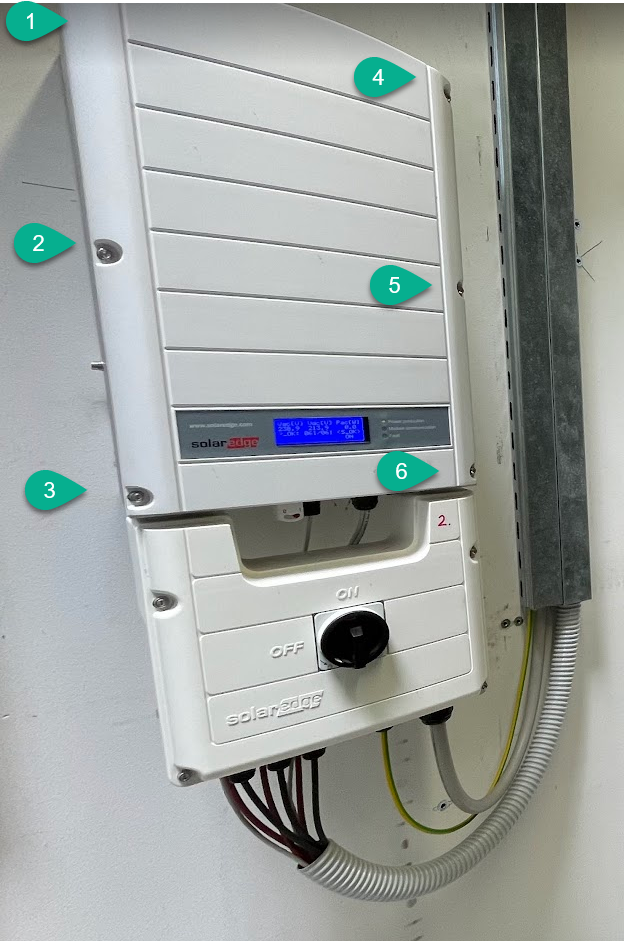

1.1 Odvijte 6x šrafova na prednjoj strani poklopca

1.2 Omogućite konfiguraciju načina prikaza

Idite do displeja, gde ćete pronaći četiri mala dugmeta i pritisnite i držite desno dugme 4 sekunde.

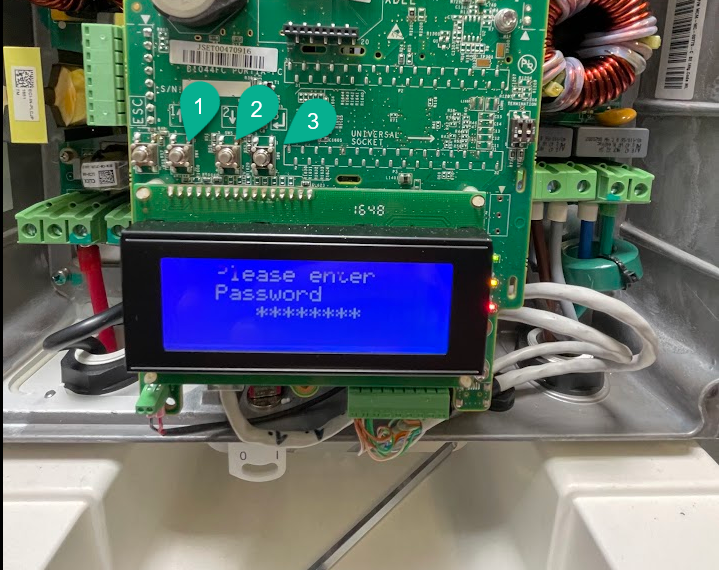

1.3 Moraćete da unesete lozinku

Podrazumevana lozinka je "12312312" (nalazi se u SolarEdge dokumentaciji) pritiskom na različita dugmeta. Drugo dugme je za broj 1, treće je za broj 2, a četvrto je za broj 3.

Nakon unošenja ispravne lozinke, automatski će se preći na sledeći meni.

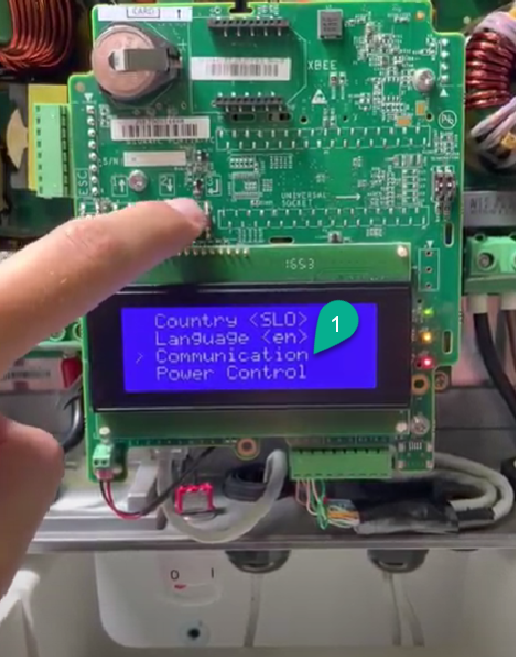

1.4 Postavite ispravnu komunikaciju

Pritisnite treće dugme da biste se pomerili nadole u meniju. Pritisnite treće dugme toliko puta da znak ">" bude u položaju "Communication" i pritisnite četvrto dugme da biste ušli u ovaj meni Komunikacija.

1.5 Postavite TCP konekciju

Proverite LAN konfiguraciju i omogućite Modbus TCP komunikaciju. Postavite Modbus TCP port i definišite statičku mrežnu IP adresu (preporučeno).

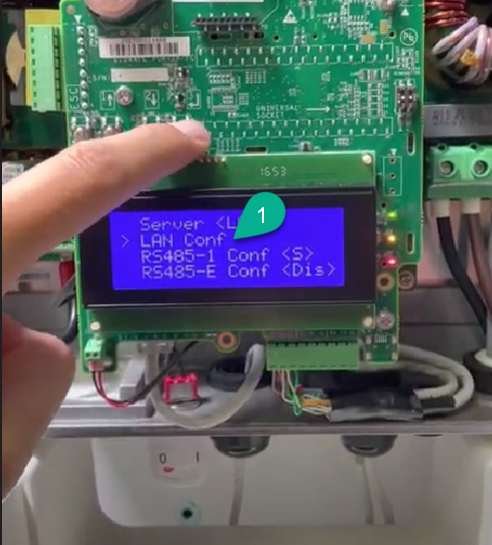

1.5.1 Izaberite LAN Conf meni

Ponovo pritisnite treće dugme da biste se pomerili nadole u meniju da biste izabrali "LAN Conf" i četvrto dugme da biste ušli u meni "LAN Conf".

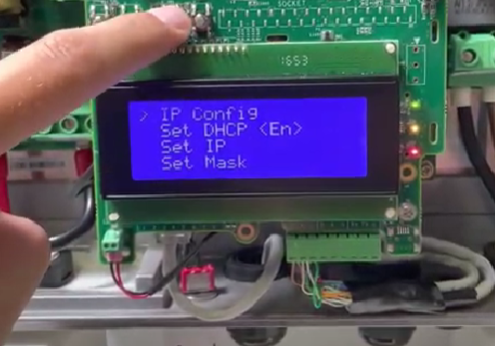

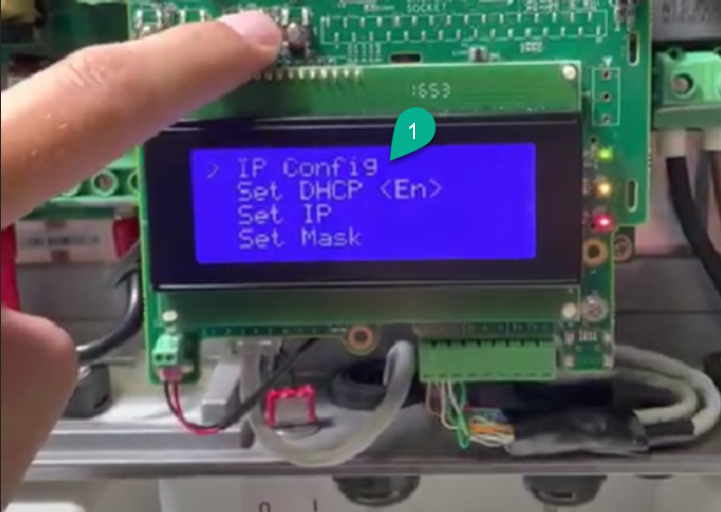

1.5.2 Izaberite IP Config meni

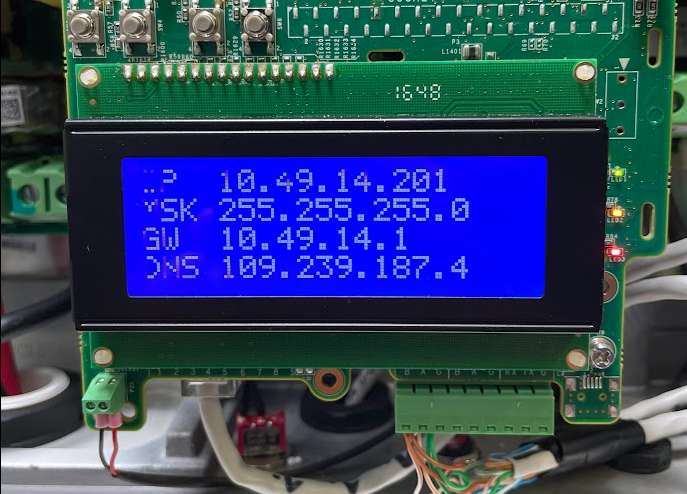

1.5.2 Konfigurišite IP Config postavke

Unesite statičku "IP adresu" invertera, Masku, GW i DNS (opciono).

Pritisnite četvrto dugme i držite ga da biste potvrdili unete postavke.

1.6 Vratite se u glavni meni

Vratite se u meni pritiskom na prvo dugme.

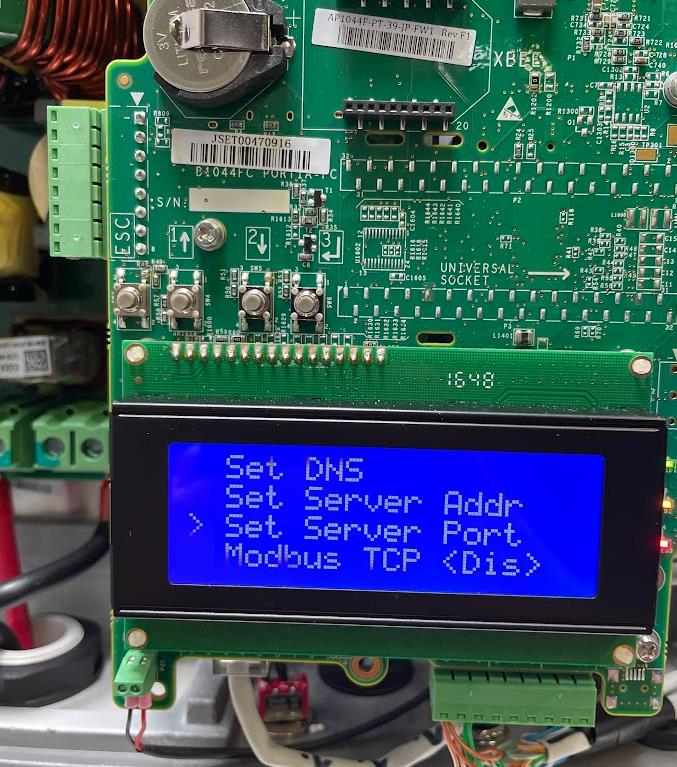

1.7 Postavite Server Port

Pritisnite treće dugme, idite u meni "Set Server Addr" i unesite Modbus unit ID. Nakon što ga unesete, držite četvrto dugme, sačekajte da se pojavi informacija "Applied" i zatim ga otpustite.

Vratite se u meni koji je opisan pritiskom na prvo dugme.

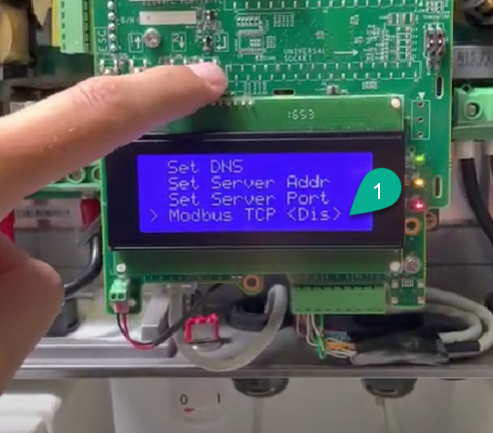

1.8 Postavite Modbus TCP <Dis>

Pritisnite treće dugme da biste se pomerili nadole u meniju i izaberite "Modbus TCP <Dis>" pritiskom na četvrto dugme.

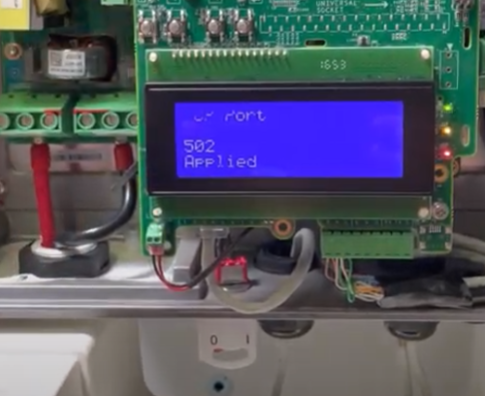

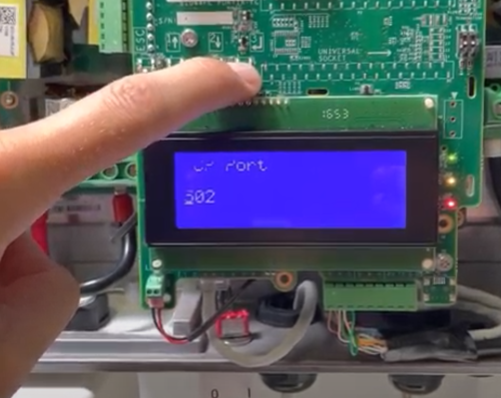

1.8.1 Postavite broj porta

Unesite broj porta (podrazumevano je 502). Možete ga promeniti pritiskom na drugo i treće dugme ili ostaviti broj porta 502 i držati četvrto dugme dok ne vidite obaveštenje "applied". Kada vidite ovu poruku, otpustite četvrto dugme.

1.8.2 Zaključajte ekran

Pritiskom na prvo dugme možete se vratiti u meni da biste zaključali ekran.
Ako ga ne zaključate ručno, automatski će se zaključati displej za 10-15 minuta i isključiti pozadinsko osvetljenje.

1.9 Prikupite informacije za Reduxi Configurator

Sada ste završili sa konfiguracijom i možete dodati inverter u kontroler koristeći statičku IP adresu, port i Modbus unit ID koji ste uneli.

2. Dodajte uređaj u Reduxi Configurator

Prvo se možete prijaviti u Reduxi Configurator koristeći Reduxi Configurator preko pretraživača.

1. Kliknite Dodaj uređaj

2. Unesite osnovne postavke

3. Izaberite kanal komunikacije

Unesite postavke koje ste koristili u delu Konfigurišite Ethernet konekciju web interfejsa za SolarEdge inverter.

4. Unesite konfiguraciju uređaja

Modbus unit ID - Normalno se koristi jedan.

5. Unesite i izaberite Napredne postavke
