Proizvođač Solar Edege daje detaljne informacije o tome kako povezati više invertora sa različitim opcijama na linku: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fizička veza između Reduxi-ja i invertora

Povežite Reduxi kontroler sa kontaktima na kolu invertora kako je prikazano na slici ispod:

2. BUS (serijski) povezivanje konfiguracija za master i slave invertore

Ovaj primer je dat kako bi se pojednostavilo iskustvo korisnika o tome kako da se napravi serijska veza između različitih invertora, gde jedan deluje kao master, a drugi kao slave, i a

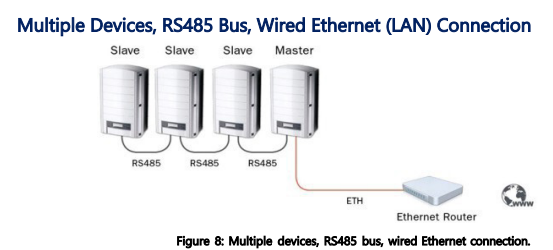

Slika ispod prikazuje jednu BUS vezu sa RS485 od slave do mastera, koja je sekundarno povezana sa internetom.

2.1 Podešavanja za slave uređaje

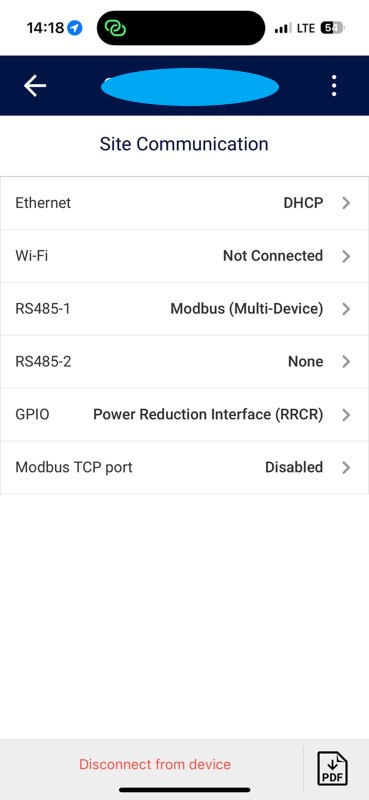

Kada se uspostave fizičke veze, moraju se definisati adrese za salves. Sledeće slike daju uputstva za podešavanje adrese salves:

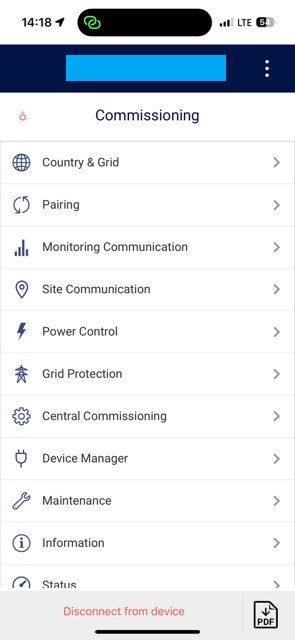

• Otvori interfejs invertora

• Otvori komunikaciju sa sajtom

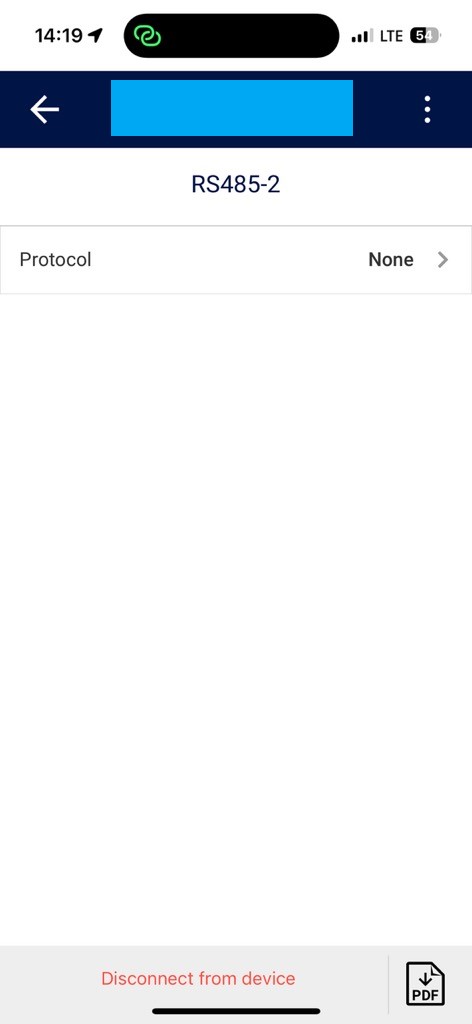

• Otvori RS485-2

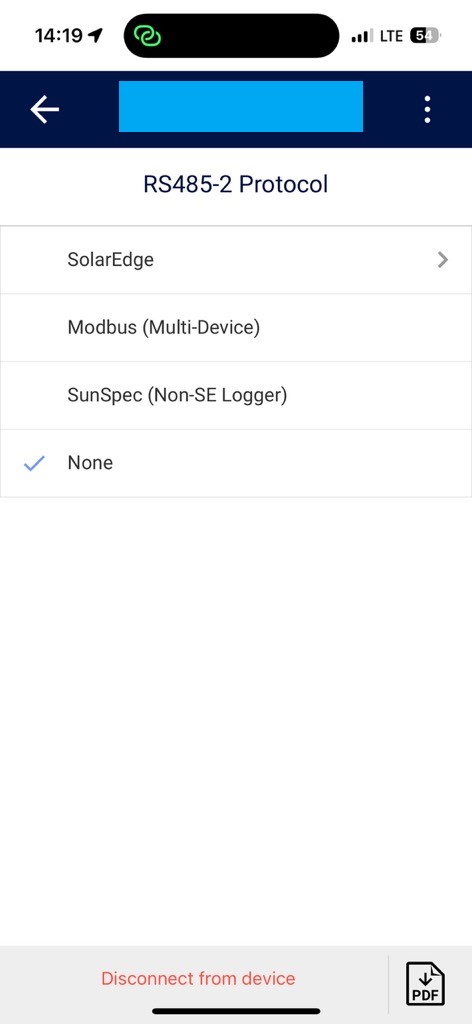

• Otvori protokol

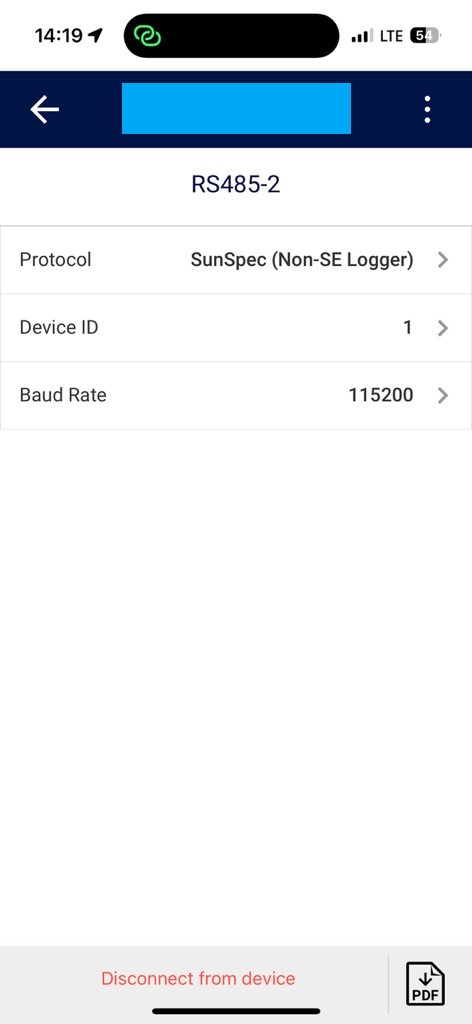

• Select SunSpec (Non-SE logger and define Device ID

3. Povezivanje master invertora sa Reduxi kontrolerom putem TCP-a

O tome kako povezati master inverter putem Modbsu TCP-a sa definisanom IP adresom na Reduxi kontroler, pogledajte link: SolarEdge Master Configuration.

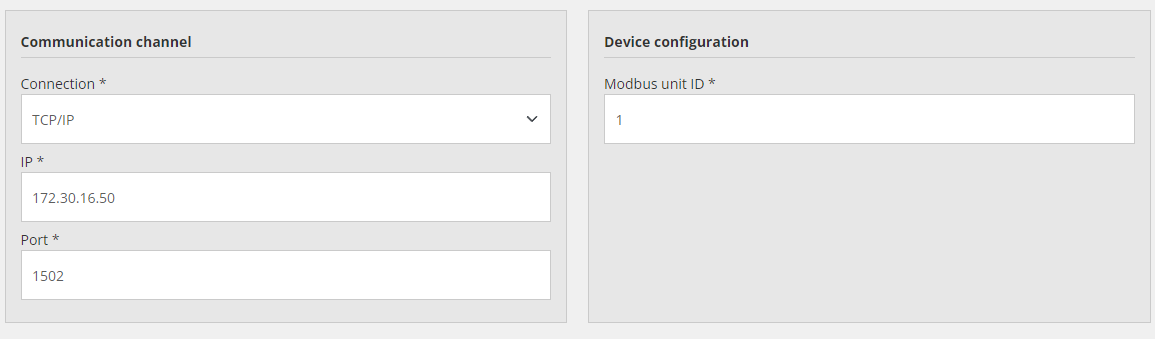

Slika primera za podešavanje Modbus TCP-a na lokaciji Reduxi kontrolera:

4. Povezivanje master invertora sa Reduxi kontrolerom putem RTU-a.

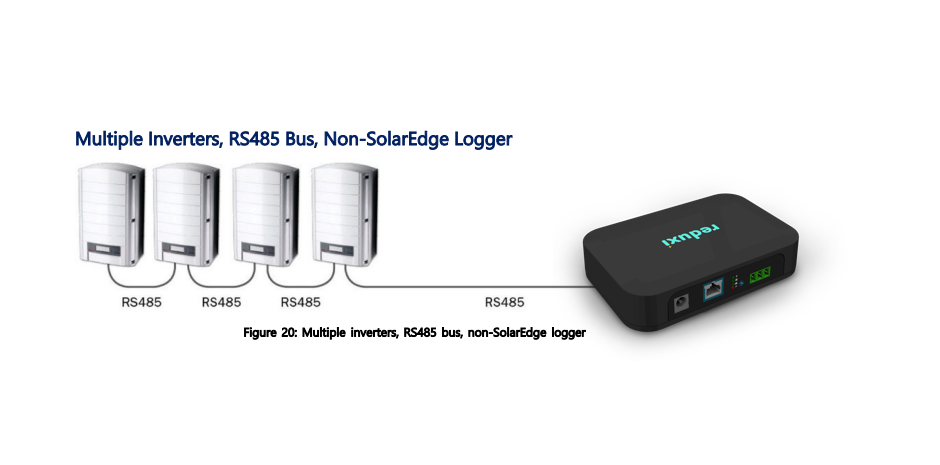

Moguće je uspostaviti vezu sa master invertora na Reduxi kontroler i putem serijske veze (Modbus RTU).

Configuration of salves inverters is the same as in point 2.1 Settings for slave devices.

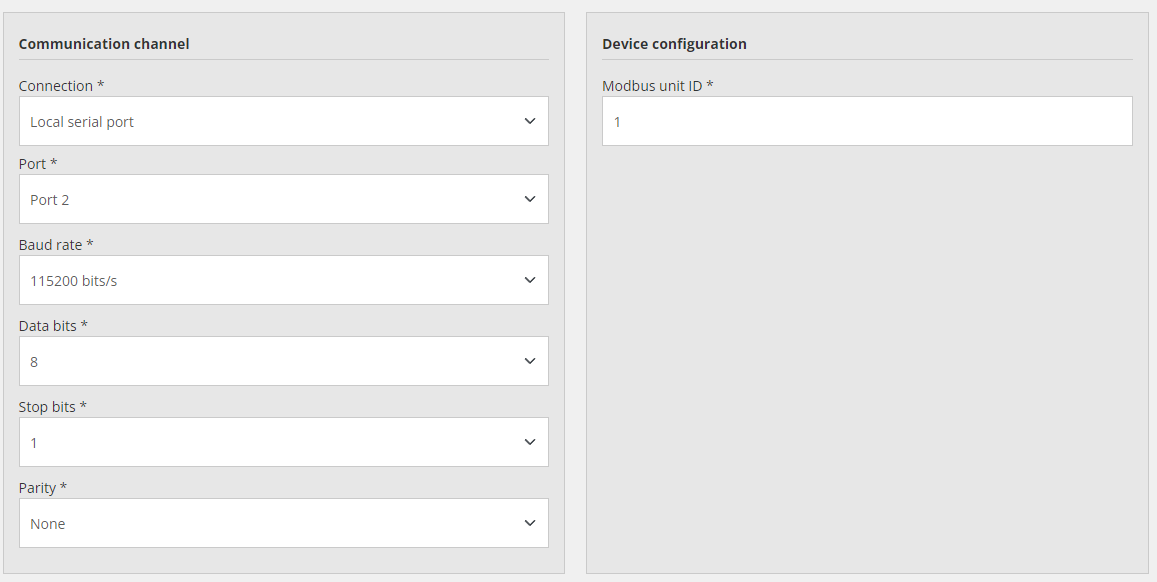

Slika primera za podešavanje Modbus RTU-a na lokaciji Reduxi kontrolera:

Za dalje informacije o tome kako da konfigurišete uređaj u Reduxi-ju, pratite: Reduxi Configurator

Za dalje informacije o tome kako da koristite cloud aplikaciju za Reduxi, pogledajte: Reduxi Cloud
