Kako povezati brojilo energije Carlo Gavazzi EM300/ET300 sa Reduxi kontrolerom
Povežite brojilo energije Carlo Gavazzi EM300/ET300 sa Reduxi Controller-om.

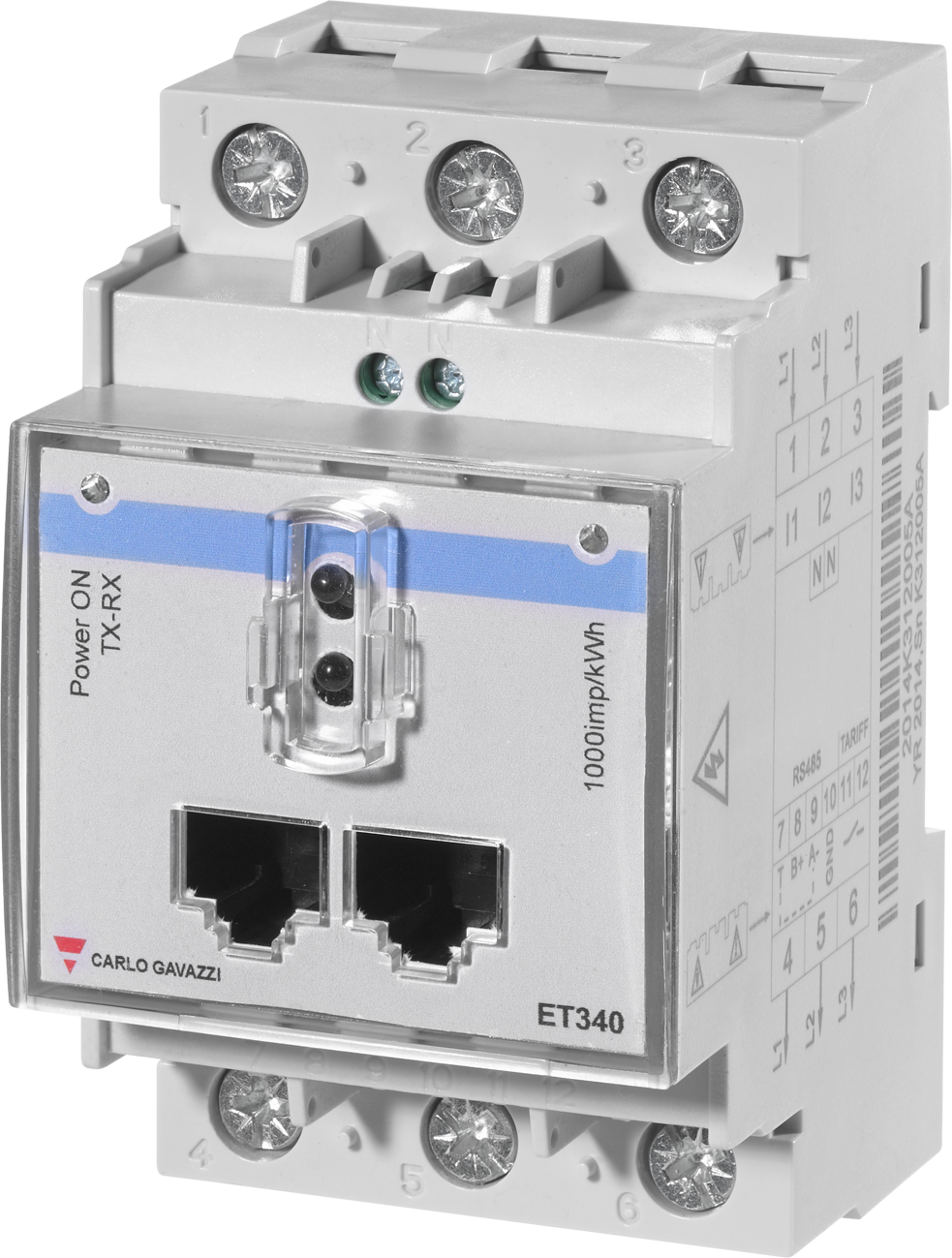

Tekstualni opis ove slike
Fotografija svetlosivog brojila energije za DIN šinu, snimak proizvoda na beloj pozadini, viđen blago odozgo i sleva. Odštampano na prednjoj strani: 'CARLO GAVAZZI' sa logotipom crvenog trougla, model 'ET340', oznake LED dioda 'Power' i 'TX' (delimično odsečene), '1000imp/kWh', plava traka preko gornjeg dela prednje strane, providni plastični prozor optičke LED diode i dva RJ45 priključka na prednjoj strani. Gornji blok priključaka sa tri zavrtnja numerisana sa 1, 2, 3 i dva mala zavrtnja sa zelenim prstenom označena sa N i N. Donji blok priključaka sa tri zavrtnja numerisana sa 4, 5, 6 i malim brojevima od 7 do 12 iznad njih. Bočna nalepnica sa šemom ožičenja: strelice L1, L2, L3 iznad priključaka 1, 2, 3; I1, I2, I3 i N N; RS485 priključci 7, 8, 9, 10 sa oznakama 'T', 'B+', 'A-', 'GND'; TARIFF priključci 11, 12 sa simbolom prekidača; priključci 4, 5, 6 sa strelicama L1, L2, L3. Na boku je bar-kod sa vertikalnim tekstom '2005A', 'K312005A' i '2014 K3...'. Donja trećina slike je prazna bela površina.
1 Tehnička dokumentacija
Dokumenti proizvođača za seriju Carlo Gavazzi EM300 i ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Modbus RTU parametri, kodovi funkcija i tabele registara.
- Komunikacioni protokol (Carlo Gavazzi Sweden) – Uputstva na veb stranici proizvođača, kako je povezano u ranijoj verziji ovog vodiča.
- EM330 uputstvo – Šeme povezivanja i meni parametara.
- ET340 uputstvo – Šeme povezivanja i meni parametara.
- ET340 tehnički list – Specifikacije uređaja ET340.
2 Potrebna oprema
- Brojilo energije serije Carlo Gavazzi EM300 ili ET300 sa Modbus RS485 interfejsom, koje ugrađuje kvalifikovani električar
- RS485 kabl
- Reduxi Controller
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povezivanje i podešavanje brojila
Uputstva za povezivanje i podešavanje brojila pronađite u dokumentima iz tačke 1.
3.1 RS485 veza
- RS485 interfejs koristi linije A-, B+, GND i T.
- Magistralu završite samo na poslednjem uređaju: na tom uređaju povežite A- i T.
- Za deonice duže od 1000 m koristite repetitor signala.
- Kabl prema komunikacionom protokolu: balansirani par AWG24 plus treća žica za GND.
3.2 Modbus podešavanja na brojilu
Podesite Modbus parametre u meniju parametara brojila. Vrednosti Modbus RTU komunikacionog protokola:
| Parametar | Vrednosti |
|---|---|
| Modbus adresa | 1 do 247. Podrazumevano: 1
|
| Brzina prenosa (baud rate) | 9.6 (podrazumevano), 19.2, 38.4, 57.6 ili 115.2 kbps |
| Parity | Bez (podrazumevano) ili parna |
| Stop bits | 1 (podrazumevano). 2 samo kada je parnost isključena. |
Modbus adresa brojila potrebna Vam je u Reduxi Configurator-u. Obično se koristi 1.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje brojila u Reduxi
Pomoću ovih koraka dodajete novo brojilo ili menjate postojeće.
5.1 Osnovna podešavanja
Prijavite se u Reduxi Configurator preko pregledača (pogledajte tačku 4) i kliknite Add device.
U prvom koraku unesite osnovna podešavanja uređaja. Zatim kliknite Next.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal. Zatim unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Modbus unit ID | Obično 1
|
Zatim unesite i izaberite napredna podešavanja. Serijski parametri, ako se traže, moraju se poklapati sa podešavanjima brojila (pogledajte tačku 3).
5.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Test jednom očitava brojilo Carlo Gavazzi i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices u Reduxi Configurator-u. Reduxi samo čita podatke sa brojila.
✓ Rezime
Priprema (tačke 1–2): Pročitajte Carlo Gavazzi dokumente i pripremite opremu.
Brojilo Carlo Gavazzi (tačka 3): Povežite brojilo preko RS485. Podesite Modbus parametre i zapišite Modbus adresu.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi Configurator, dodajte brojilo sa njegovim Modbus unit ID-om i testirajte komunikaciju.
Puštanje u rad (tačka 6): Proverite očitavanja. Reduxi čita podatke sa brojila.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da je Modbus unit ID u Reduxi jednak Modbus adresi brojila (1 do 247, podrazumevano 1). Proverite da se serijski parametri poklapaju. |
| Brojilo ne odgovara na RS485 magistrali | Proverite RS485 linije A-, B+ i GND. Završite poslednji uređaj na magistrali: povežite A- i T. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
