Kako povezati brojilo energije serije GARO GNM3D/T sa Reduxi kontrolerom

Dodajte svoje brojilo energije GARO GNM3D ili GNM3T u Reduxi Controller preko Modbus RS485.

🔧 Brojilo energije GARO GNM3D/T · Reduxi Controller
🌐 Modbus RTU preko RS485
🔢 Modbus unit ID: obično 1

📄 Preuzmite kao PDF

Trofazno brojilo energije GARO GNM3D-RS485 za DIN šinu sa LCD-om
Brojilo energije GARO GNM3D RS485
Tekstualni opis ove slike

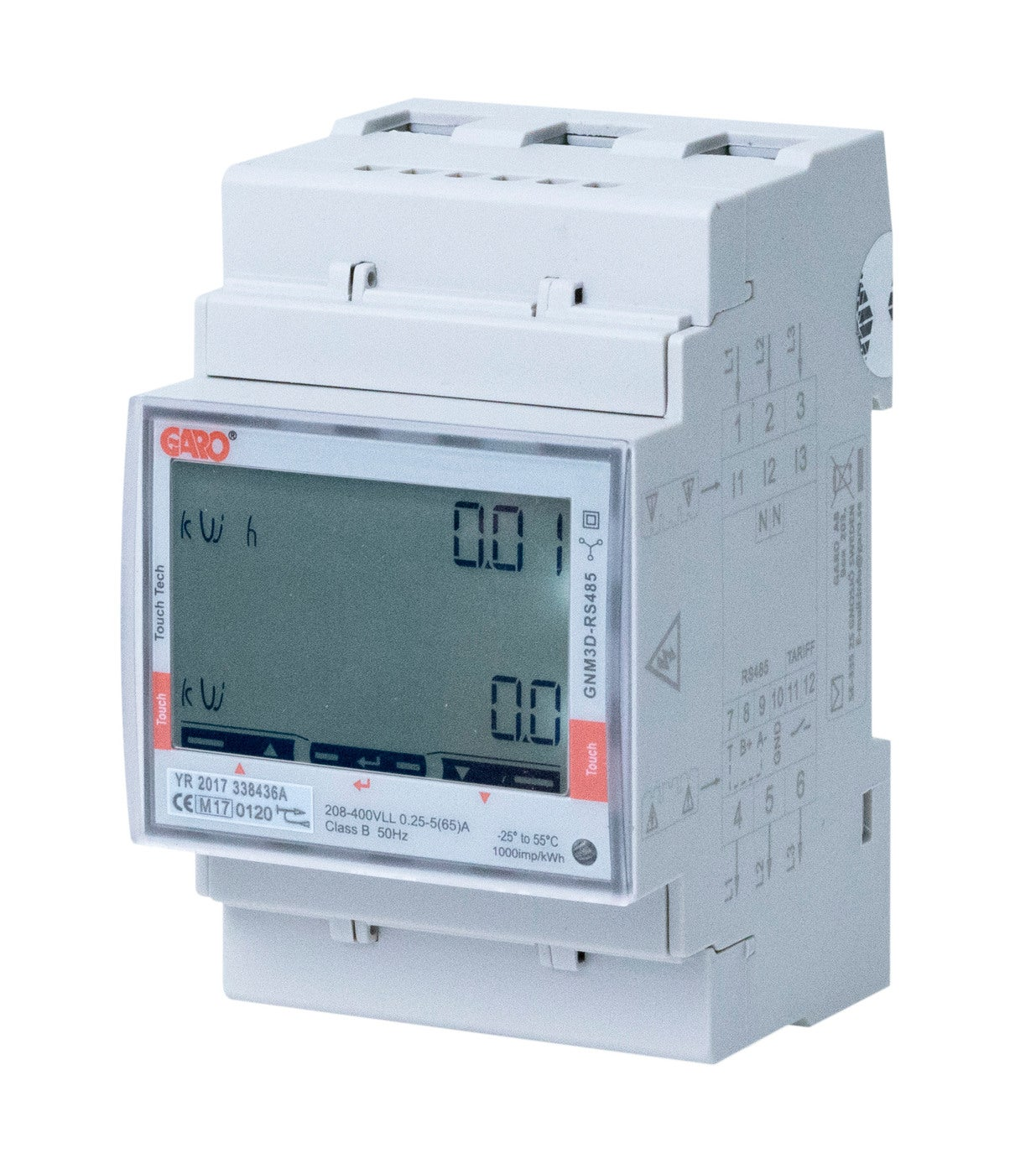

Fotografija svetlosivog trofaznog brojila energije za DIN šinu na beloj pozadini. Na prednjoj strani: crveni logo 'GARO' gore levo, vertikalni tekst 'GNM3D-RS485' sa desne strane, LCD sa jedinicom 'kWh' (gornji red, vrednost 0.01) i 'kW' (drugi red, vrednost 0.0), crvene 'Touch' površine na levoj i desnoj ivici, tri dodirna tastera ispod displeja sa simbolima strelica (gore, enter, dole). Traka sa nalepnicom: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' i mala LED dioda dole desno. Bočna nalepnica sa brojevima priključaka od 1 do 3, od 11 do 13, N, od 4 do 6, od 7 do 12 i simbolom ožičenja. Zavrtnji za priključke nalaze se gore i dole.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Komunikaciona podešavanja brojila
  4. Prijava na Reduxi veb interfejs
  5. Dodavanje brojila energije u Reduxi
  6. Provera očitavanja
  7. Rezime
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Uputstva za povezivanje i podešavanje brojila pronađite na veb stranici proizvođača.

2 Potrebna oprema

  • Reduxi Controller
  • Brojilo energije GARO GNM3D ili GNM3T sa RS485 (Modbus) interfejsom
  • RS485 kabl između brojila i Reduxi Controller-a
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Komunikaciona podešavanja brojila

3.1 Podrazumevana podešavanja

Brojilo komunicira preko RS485 pomoću Modbus RTU. Dokument sa protokolom proizvođača navodi sledeća podrazumevana podešavanja:

Parametar Podrazumevana vrednost
Protokol Modbus RTU preko RS485
Modbus adresa 1 (opseg od 1 do 247)
Brzina prenosa (baud rate) 9.6 kbps
Parity None
Stop bits 1
ℹ️
Napomena Podešavanja u Reduxi Configurator-u moraju se poklapati sa podešavanjima na brojilu. RS485 priključke za svoj model potražite u uputstvu za brojilo.

3.2 Podešavanje Modbus adrese na brojilu

Ovaj postupak koristite samo ako se adresa, brzina prenosa ili parnost na brojilu razlikuju od vrednosti koje su Vam potrebne. Koraci prate uputstvo GNM3D-RS485 i koriste dodirne površine na prednjoj strani brojila:

1
Otvorite podešavanja
Dugo pritisnite središnju dodirnu površinu dok se ne pojavi PASS. Dugo pritisnite levu i desnu dodirnu površinu zajedno da biste preskočili lozinku.
2
Podesite adresu
Kratko pritiskajte levu dodirnu površinu dok se ne pojavi AddrESS. Dugo pritisnite dodirnu površinu. Kratkim pritiskom levo ili desno menjate cifru koja treperi, a dugim pritiskom prelazite na sledeću cifru. Dugim pritiskom potvrdite.
3
Podešavanje brzine prenosa i parnosti
Pritiskajte levo dok se ne pojavi bAud i izaberite 9.6. Pritiskajte levo dok se ne pojavi PArIty i izaberite no. Potvrdite stop bit 1.
4
Sačuvajte
Pritiskajte levo dok se ne pojavi End. Dugo pritisnite središnju dodirnu površinu da biste sačuvali.

4 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 4.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje brojila energije u Reduxi

Pomoću ovih koraka dodajete novo brojilo energije ili menjate postojeće.

5.1 Osnovna podešavanja

Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte ⁠tačku 4⁠) i kliknite + Add device. Zatim unesite osnovna podešavanja.

5.2 Podešavanja komunikacije

Izaberite komunikacioni kanal. Zatim unesite konfiguraciju uređaja.

Parametar Vrednost
Modbus unit ID Obično se koristi 1. Mora da se poklapa sa adresom podešenom na brojilu (tačka 3).

5.3 Napredna podešavanja

Unesite i izaberite napredna podešavanja.

5.4 Testiranje komunikacije

Kliknite Test communication na dnu čarobnjaka. Test jednom očitava brojilo energije i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.

Traka sa dugmadima alata Reduxi Configurator, dugme Test communication označeno
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Komunikacioni kanal alata Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, dugme Done označeno
Dugme Done
Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

6 Proverite očitavanja

6.1 Poslednja merenja

Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti brojila energije pod Devices u Reduxi Configurator-u.

✓ Rezime

Priprema (tačke 1–2): Otvorite dokumente proizvođača i pripremite Reduxi Controller, RS485 kabl i laptop.

Brojilo energije (tačka 3): Proverite Modbus adresu, brzinu prenosa i parnost na brojilu.

Dodavanje u Reduxi (tačke 4–5): Prijavite se u aplikaciju Reduxi Configurator, dodajte uređaj i pokrenite Test communication.

Puštanje u rad (tačka 6): Proverite očitavanja brojila pod Devices.

→ Česti problemi

Problem Rešenje
Test communication ne uspeva Proverite da se Modbus unit ID, brzina prenosa i parnost u Reduxi poklapaju sa podešavanjima brojila (tačke 3 i 5.2). Proverite RS485 ožičenje.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
