Kako povezati brojilo energije Iskra WM3x6 sa Reduxi kontrolerom
Povežite trofazno brojilo energije Iskra WM3x6 sa Reduxi Controller-om preko Modbus RTU (RS485).

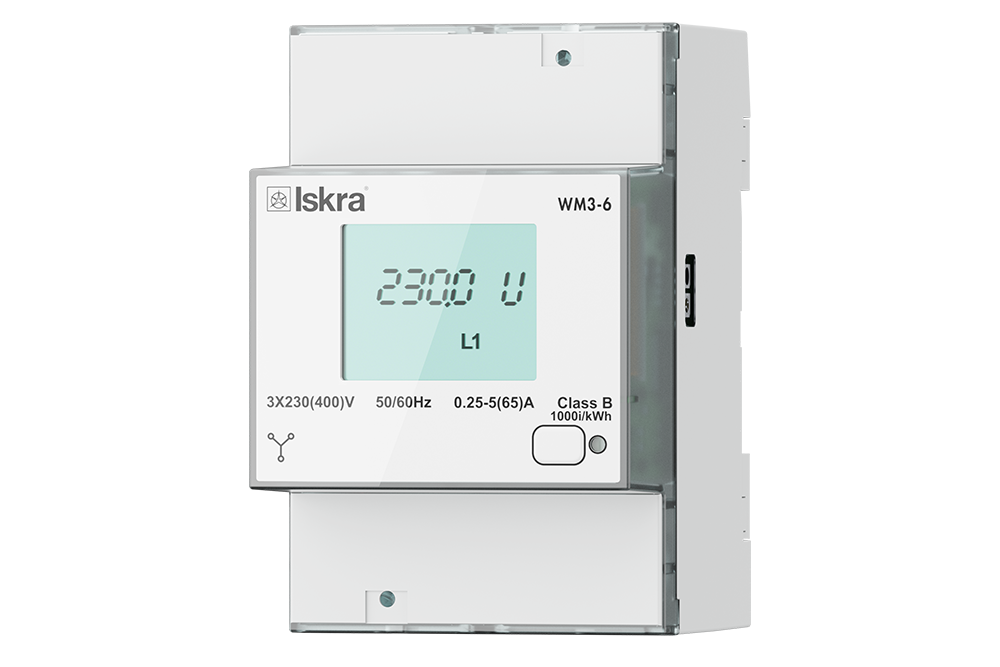

Tekstualni opis ove slike
Fotografija belog brojila energije za DIN šinu na beloj pozadini. Na prednjoj strani: logo 'Iskra' gore levo, model 'WM3-6' gore desno, LCD prikazuje 230.0 V i 'L1'. Ispod: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', simbol trofaznog povezivanja sa leve strane i LED dioda sa zaobljenim pravougaonikom sa desne strane. Mala zelena LED dioda nalazi se na vrhu, a mala LED dioda dole levo na kućištu.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje brojila nalaze se na veb stranici proizvođača: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6 stranica proizvoda – Varijante, interfejsi i preuzimanja
- Korisničko uputstvo WM3x6 – Povezivanje, komunikaciona podešavanja i Modbus registri
- Tehnički list WM3x6 – Tehnički podaci i kodovi za naručivanje
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Brojilo energije Iskra WM3-6 ili WM3M6 sa RS485 opcijom
- RS485 kabl između brojila i Reduxi Controller-a
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
022433920003 (WM3-6 230DB) i 022433920103 (WM3M6 230DB, MID).3 Povezivanje brojila sa Reduxi Controller-om
3.1 RS485 priključci na brojilu
RS485 linija nalazi se na pomoćnim priključcima 15 i 16, koji su u dokumentaciji proizvođača označeni sa B i A. Priključci prihvataju žicu od 1 do 2,5 mm² (M3 zavrtnji, preporučeni moment pritezanja 0,7 Nm). Proizvođač preporučuje feritno jezgro sa dva navoja na RS485 liniji.
4 Podešavanje komunikacionih parametara na brojilu
Brojilo koristi Modbus RTU preko RS485. Fabrička podešavanja iz dokumentacije proizvođača:
| Parametar | Fabričko podešavanje |
|---|---|
| Protokol | Modbus RTU |
| Okvir |
8, N, 2 (8 bitova podataka, bez parnosti, 2 stop bita) |
| Modbus adresa | 33 |
| Brzina | 1200 do 19200 bit/s |
Podešavanja promenite pomoću softvera Iskra MiQen (serijska veza ili WM-USB adapter). Adresu možete podesiti i na samom brojilu: držite prednji taster duže od 6 sekundi. Brojilo tada odgovara na adresi 149 dok ne promenite adresu.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte brojilo u Reduxi
Pomoću ovih koraka dodajete novo brojilo ili menjate postojeće.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator preko pregledača (pogledajte tačku 5), kliknite + Add device i unesite osnovna podešavanja brojila.
6.2 Postavke komunikacije
Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Modbus unit ID | Obično se koristi 1. Vrednost mora da se poklapa sa Modbus adresom podešenom na brojilu. |
Zatim unesite i izaberite napredna podešavanja.
6.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Iskra WM3x6 i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Iskra WM3x6 u Reduxi Configurator-u.
✓ Rezime
Priprema (tačke 1–2): Otvorite dokumentaciju proizvođača. Pripremite kontroler, brojilo sa RS485 opcijom, RS485 kabl i laptop ili tablet.
Iskra WM3x6 (tačke 3–4): Povežite RS485 priključke 15 i 16. Proverite adresu, brzinu i okvir na brojilu.
Dodavanje u Reduxi (tačke 5–6): Prijavite se u Reduxi Configurator. Dodajte uređaj, unesite Modbus unit ID i testirajte komunikaciju.
Puštanje u rad (tačka 7): Proverite poslednja merenja pod Devices.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Nema podataka sa brojila | Proverite da brojilo ima RS485 opciju (nalepnica na boku brojila). Modbus unit ID i komunikaciona podešavanja u Reduxi moraju se poklapati sa brojilom. |
| Više brojila na jednoj RS485 liniji | Svako brojilo treba da ima jedinstvenu Modbus adresu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
