Kako povezati pametno brojilo energije Iskra IE38Mx sa Reduxi kontrolerom

Updated
⚡ Reduxi Controller · Baza znanja

Kako povezati pametno brojilo energije Iskra IE38Mx sa Reduxi kontrolerom

Povežite pametno brojilo energije Iskra IE38Mx sa Reduxi Controller-om preko Modbus RTU (RS485).

🔧 Brojilo energije Iskra IE38Mx · Reduxi Controller
🌐 Modbus RTU (RS485), varijanta IE38MD
🔢 Modbus unit ID: obično 1

📄 Preuzmite kao PDF

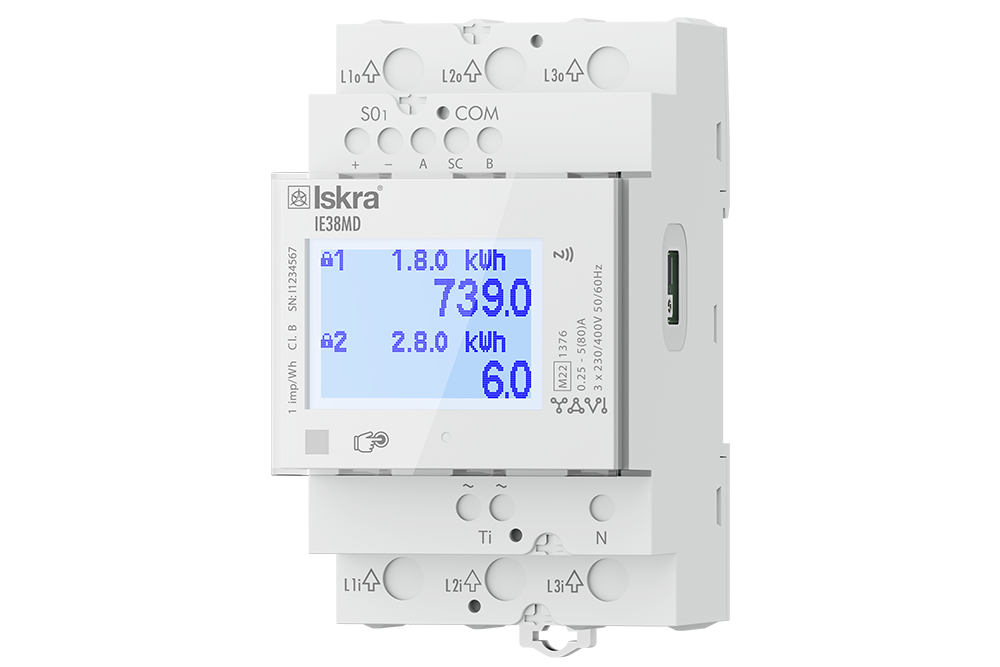

Brojilo energije Iskra IE38MD, displej prikazuje 1.8.0 739.0 kWh i 2.8.0 6.0 kWh
Brojilo energije Iskra IE38Mx
Tekstualni opis ove slike

Fotografija belog brojila energije za DIN šinu na beloj pozadini. Gore: priključci L1o, L2o, L3o (izlazi), red sa oznakama 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Na prednjoj strani: logo 'Iskra', model 'IE38MD', plavi LCD sa dva reda: simbol katanca '1' 1.8.0 kWh, vrednost 739.0; simbol katanca '2' 2.8.0 kWh, vrednost 6.0. Sa leve strane je vertikalni tekst '1 imp/Wh, Cl. B, SN' sa serijskim brojem (sitno); sa desne strane su simbol bežične veze, logo 'YAVI' i sitan tekst o 3 x 230/400V 50/60Hz. Siva kocka i simbol ruke ili dodira nalaze se dole levo na prednjoj strani. Dole: priključci Ti, N, L1i, L2i, L3i.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Povežite brojilo sa uređajem Reduxi Controller
  4. Provera komunikacionih podešavanja na brojilu
  5. Prijava na Reduxi veb interfejs
  6. Dodajte brojilo u Reduxi
  7. Provera očitavanja
  8. Rezime
  9. Česti problemi
  10. Povezani članci

1 Tehnička dokumentacija

Uputstva za povezivanje i podešavanje brojila nalaze se na veb stranici proizvođača: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/

2 Potrebna oprema

Potrebne su Vam sledeće komponente:

  • Reduxi Controller
  • Brojilo energije Iskra IE38MD (varijanta IE38Mx sa Modbus RS485 interfejsom)
  • RS485 kabl između brojila i Reduxi Controller-a
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
ℹ️
Varijante Samo IE38MD ima Modbus RS485 interfejs. IE38MS ima IR, NFC i S0 impulsne izlaze. IE38MM ima M-Bus.

3 Povezivanje brojila sa Reduxi Controller-om

3.1 RS485 priključci na brojilu

RS485 priključak na uređaju IE38MD u uputstvu proizvođača označen je sa A, SC (oklop) i B. Šema povezivanja nalazi se u korisničkom uputstvu (pogledajte ⁠tačku 1⁠).

4 Provera komunikacionih podešavanja na brojilu

IE38MD koristi Modbus RTU preko RS485. Fabrička podešavanja iz uputstva proizvođača:

Parametar Fabričko podešavanje
Protokol Modbus RTU
Brzina 115200 bit/s (moguće od 1200 do 115200 bit/s)
Okvir 8, N, 2 (8 bitova podataka, bez parnosti, 2 stop bita)

Adresu, brzinu, parnost i stop bitove možete promeniti na displeju brojila (Settings – Communication) ili pomoću softvera Iskra MiQen (verzija 2.1 ili novija).

ℹ️
Više brojila na jednoj liniji Svako brojilo na istoj RS485 liniji treba da ima svoju jedinstvenu Modbus adresu. U MiQen-u koristite Scan the network da pronađete uređaje i dodelite adrese.

5 Prijava na Reduxi veb interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 5.1 Preko aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 5.2 Preko veb pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

6 Dodajte brojilo u Reduxi

Pomoću ovih koraka dodajete novo brojilo ili menjate postojeće.

6.1 Osnovne postavke

Prijavite se u Reduxi Configurator preko pregledača (pogledajte ⁠tačku 5⁠), kliknite + Add device i unesite osnovna podešavanja brojila.

6.2 Postavke komunikacije

Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:

Parametar Vrednost
Modbus unit ID Obično se koristi 1. Vrednost mora da se poklapa sa Modbus adresom podešenom na brojilu.

Zatim unesite i izaberite napredna podešavanja.

6.3 Testiranje komunikacije

Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Iskra IE38Mx i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.

Traka sa dugmadima alata Reduxi Configurator, dugme Test communication označeno
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Komunikacioni kanal alata Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, dugme Done označeno
Dugme Done
Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

7 Provera očitavanja

7.1 Poslednja merenja

Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Iskra IE38Mx u Reduxi Configurator-u.

✓ Rezime

Priprema (tačke 1–2): Otvorite dokumentaciju proizvođača. Pripremite kontroler, brojilo IE38MD, RS485 kabl i laptop ili tablet.

Iskra IE38MD (tačke 3–4): Povežite RS485 priključke A i B. Proverite adresu, brzinu, parnost i stop bitove na brojilu.

Dodavanje u Reduxi (tačke 5–6): Prijavite se u Reduxi Configurator. Dodajte uređaj, unesite Modbus unit ID i testirajte komunikaciju.

Puštanje u rad (tačka 7): Proverite poslednja merenja pod Devices.

→ Česti problemi

Problem Rešenje
Nema podataka sa brojila Modbus unit ID, brzina, parnost i stop bitovi u Reduxi moraju se poklapati sa podešavanjima na brojilu.
Više brojila na jednoj RS485 liniji Svako brojilo treba da ima jedinstvenu Modbus adresu. Nepodešena brojila dele fabričku adresu 33.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
