Kako povezati brojilo energije serije Lovato Electric DMG sa Reduxi kontrolerom

Povežite brojilo Lovato Electric DMG sa Reduxi Controller-om preko Modbus-a.

🔧 Lovato Electric DMG serija · Reduxi Controller
🌐 Modbus (RS485)
🔢 Modbus unit ID uobičajeno 1

📄 Preuzmite kao PDF

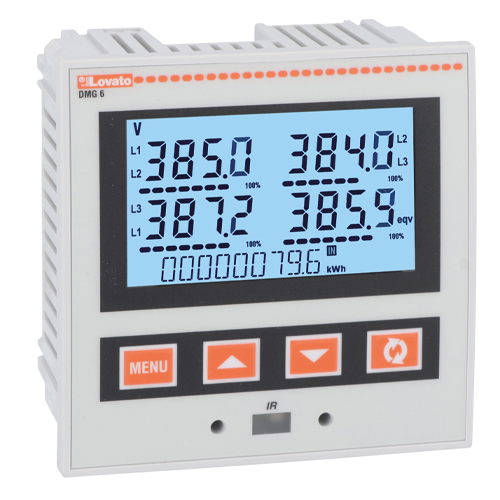

Panelni multimetar Lovato DMG 6, displej prikazuje fazne napone 385.0, 384.0, 387.2 i 79.6 kWh
Lovato Electric DMG610, jedan model serije DMG
Tekstualni opis ove slike

Fotografija svetlosivog kvadratnog panelnog multimetra na beloj pozadini. Gore levo: narandžasti logo 'Lovato'; model 'DMG 6'. Plavo pozadinski osvetljen LCD sa oznakom 'V' i oznakama faza: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) i 385.9 sa oznakom 'eqv' (100 %); donji red 0000000 79.6 kWh sa oznakom 'IN'. Ispod displeja su četiri narandžasta tastera: MENU, strelica nagore, strelica nadole i simbol kružne strelice. Pri dnu je infracrveni prozor sa oznakom 'IR' i dve male okrugle rupe pored njega. Ventilacioni otvori nalaze se sa strane i na vrhu.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Konfiguracija uređaja na brojilu
  4. Prijava na Reduxi veb interfejs
  5. Dodavanje brojila Lovato Electric DMG u Reduxi
  6. Provera očitavanja
  7. Rezime
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Serija Lovato Electric DMG su digitalni multimetri i analizatori snage za merenje energije. Modeli se razlikuju po opcijama komunikacije. Reduxi očitava brojilo preko Modbus-a.

Model Komunikacija (prema podacima kompanije Lovato Electric)
DMG110, DMG210 Ugrađeni RS485
DMG610, DMG611, DMG615 Ugrađeni RS485; moduli za proširenje za RS485 ili Ethernet
DMG620 Ugrađeni Ethernet; moduli za proširenje za RS485 ili Ethernet
DMG600 Nema ugrađenog porta; modul za proširenje za RS485 (EXP1012) ili Ethernet (EXP1013)
DMG100, DMG200 Nema ugrađenog komunikacionog porta
ℹ️
Proverite svoj model Izaberite model sa RS485 interfejsom, ugrađenim ili preko modula za proširenje. Uputstva za povezivanje i podešavanje brojila nalaze se na veb stranici proizvođača.

Dokumenti proizvođača:

2 Potrebna oprema

  • Brojilo Lovato Electric DMG sa RS485 interfejsom (ugrađenim ili preko modula za proširenje)
  • Kabl za prenos podataka između brojila i Reduxi Controller-a
  • Reduxi Controller
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Podešavanje uređaja na brojilu

3.1 Modbus podešavanja

Podesite Modbus parametre na brojilu. Modbus unit ID je obično 1. Zapišite podešavanja. Iste vrednosti unosite u Reduxi (pogledajte ⁠tačku 5⁠).

Podrazumevane vrednosti uređaja DMG610 na ugrađenom RS485 portu COM1, prema uputstvu kompanije Lovato Electric:

Parametar Default
Protokol Modbus RTU
Adresa čvora 01
Brzina prenosa (baud rate) 9600 bps
Format podataka 8 bitova, bez parnosti
Stop bits 1
ℹ️
Ostali modeli Putanju kroz meni i podrazumevane vrednosti za svoj model potražite u njegovom uputstvu. Podešavanja na brojilu i u Reduxi moraju biti identična.

4 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 4.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje brojila Lovato Electric DMG u Reduxi

5.1 Osnovna podešavanja

Prijavite se u Reduxi Configurator preko pregledača (pogledajte ⁠tačku 4⁠).

  • Kliknite na + Add device.
  • Unesite osnovna podešavanja: tip uređaja Energy meter, tip Lovato Electric DMG series i naziv po želji.
  • Pritisnite Next.

5.2 Podešavanja komunikacije

Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:

Parametar Vrednost
Komunikacioni kanal Kanal na koji je brojilo povezano
Modbus unit ID Obično 1. Koristite adresu čvora podešenu na brojilu.
Serijski parametri Iste vrednosti kao na brojilu (pogledajte ⁠tačku 3⁠)
Advanced settings Unesite i izaberite ih prema potrebi

5.3 Testiranje komunikacije

Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Lovato Electric DMG i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.

Traka sa dugmadima alata Reduxi Configurator, dugme Test communication označeno
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Komunikacioni kanal alata Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, dugme Done označeno
Dugme Done
Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

6 Proverite očitavanja

6.1 Poslednja merenja

Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Lovato Electric DMG u Reduxi Configurator-u.

6.2 Korišćenje brojila u strategiji

Da biste merenja koristili u Reduxi strategiji, definišite strategiju prema opisu u članku Strategije za Reduxi kontroler.

✓ Rezime

Priprema (tačke 1–2): Proverite da li Vaš DMG model ima RS485 interfejs. Pripremite kabl, kontroler i laptop ili tablet.

Lovato DMG (tačka 3): Podesite Modbus parametre na brojilu. Modbus unit ID je obično 1.

Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi veb interfejs. Dodajte uređaj kao Energy meter, tip Lovato Electric DMG series. Testirajte komunikaciju.

Puštanje u rad (tačka 6): Proverite poslednja merenja i koristite brojilo u svojoj strategiji.

→ Česti problemi

Problem Rešenje
Test communication ne uspeva Proverite Modbus unit ID (obično 1) i da se serijski parametri u Reduxi poklapaju sa brojilom. Proverite kabl. Proverite da Vaš model ima RS485 interfejs.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
