Kako povezati brojilo energije Schrack NA96 sa Reduxi kontrolerom
Povežite analizator mreže Schrack NA96 sa Reduxi Controller-om preko Modbus RS485.

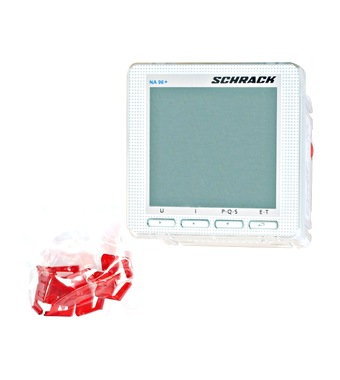

Tekstualni opis ove slike
Fotografija belog kvadratnog panelnog analizatora mreže na beloj pozadini. Na prednjoj strani: logo 'SCHRACK' gore desno, 'NA 96 +' gore levo, prazan sivo-zeleni LCD (bez vrednosti) i četiri tastera ispod sa oznakama U, I, P-Q-S i E-T. Dole levo je mala hrpa crvenih plastičnih držača ili delova u providnoj kesi.
1 Tehnička dokumentacija
Schrack NA96 je panelni višefunkcijski analizator mreže (96 x 96 mm, kataloški broj MGF39000). NA96+ ima veću tačnost i šire opsege. Osnovna jedinica nema komunikacioni interfejs. RS485 je dostupan kao opcioni modul koji se utiče u uređaj.
Uputstva za povezivanje i podešavanje brojila nalaze se u Schrack katalogu. Dokumenti proizvođača:
- Stranice Schrack kataloga: analizatori mreže – Opis, specifikacije i podaci o RS485 modulu (EN)
- Uputstvo za rukovanje NA96 (SK) – RS485 modul: meni za programiranje, priključci, ožičenje
- Uputstvo za rukovanje NA96+ (DE) – Uputstvo za rukovanje uređajem NA96+
- Uputstvo za montažu NA96+ – Ugradnja uređaja
- Schrack stranica proizvoda: NA96+ – Podaci o proizvodu i preuzimanja
2 Potrebna oprema
- Analizator mreže Schrack NA96 sa RS485 modulom koji se utiče u uređaj
- Kabl za prenos podataka za RS485
- Reduxi Controller
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema i ožičenje
3.1 RS485 veza
RS485 modul uređaja NA96 ima sledeće priključke:
| Stezaljka | Funkcija |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Pravila za RS485 magistralu:
- Povežite uređaje u lanac, od uređaja do uređaja. Zvezdasta topologija nije dozvoljena.
- Završite magistralu otpornikom od 120 Ω na poslednjem uređaju.
- Do 32 uređaja po magistrali, ili do 255 uz RS485 repetitor.
- Maksimalna udaljenost od glavnog uređaja (master): 1200 m.
4 Konfiguracija uređaja na brojilu
4.1 RS485 podešavanja
Podesite RS485 parametre u meniju za programiranje uređaja NA96, prema uputstvu za rukovanje:
PASS 0000.1000 i potvrdite tasterom Enter.A Addr.Addr: podesite vrednost od 001 do 255 i potvrdite.bAUd: izaberite 19.2k, 9.6k ili 4.8k bit/s i potvrdite.PAr: izaberite EUEn (parni), odd (neparni) ili nonE (bez) i potvrdite.Protokol je kompatibilan sa Modbus/JBUS, sa 8 bitova podataka i 1 stop bitom. Modbus unit ID je obično 1. Zapišite podešavanja. Iste vrednosti unosite u Reduxi (pogledajte tačku 6).
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje uređaja Schrack NA96 u Reduxi
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator preko pregledača (pogledajte tačku 5).
- Kliknite na + Add device.
- Unesite osnovna podešavanja: tip uređaja
Energy meter, tipSchrack NA96i naziv po želji. - Pritisnite Next.
6.2 Postavke komunikacije
Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Komunikacioni kanal | RS485 port kontrolera na koji je brojilo povezano |
| Modbus unit ID | Obično 1. Koristite adresu podešenu na brojilu. |
| Brzina prenosa i parnost | Iste vrednosti kao na brojilu (pogledajte tačku 4) |
| Biti podataka / stop biti |
8 / 1
|
| Advanced settings | Unesite i izaberite ih prema potrebi |
6.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Schrack NA96 i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
7 Provera očitavanja
7.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Schrack NA96 u Reduxi Configurator-u.
7.2 Korišćenje brojila u strategiji
Da biste merenja koristili u Reduxi strategiji, definišite strategiju prema opisu u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Ugradite RS485 modul u NA96. Pripremite kabl, kontroler i laptop ili tablet.
Schrack NA96 (tačke 3–4): Povežite RS485 priključke 3, 4 i 5. Podesite adresu, brzinu prenosa i parnost u meniju za programiranje.
Dodavanje u Reduxi (tačke 5–6): Prijavite se u Reduxi veb interfejs. Dodajte uređaj kao Energy meter, tip Schrack NA96. Testirajte komunikaciju.
Puštanje u rad (tačka 7): Proverite poslednja merenja i koristite brojilo u svojoj strategiji.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite Modbus unit ID, brzinu prenosa i parnost u odnosu na podešavanja uređaja NA96. Proverite da je RS485 modul ugrađen u slot A. Zamenite mesta RS485 žicama A/B. |
| Više uređaja na magistrali | Povežite uređaje u lanac i završite poslednji uređaj otpornikom od 120 Ω. Ne koristite zvezdastu topologiju. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
