Kako povezati brojilo energije Shelly 3EM sa Reduxi kontrolerom
Povežite Shelly 3EM sa Reduxi Controller-om preko lokalne Wi-Fi mreže.
Tekstualni opis ove slike

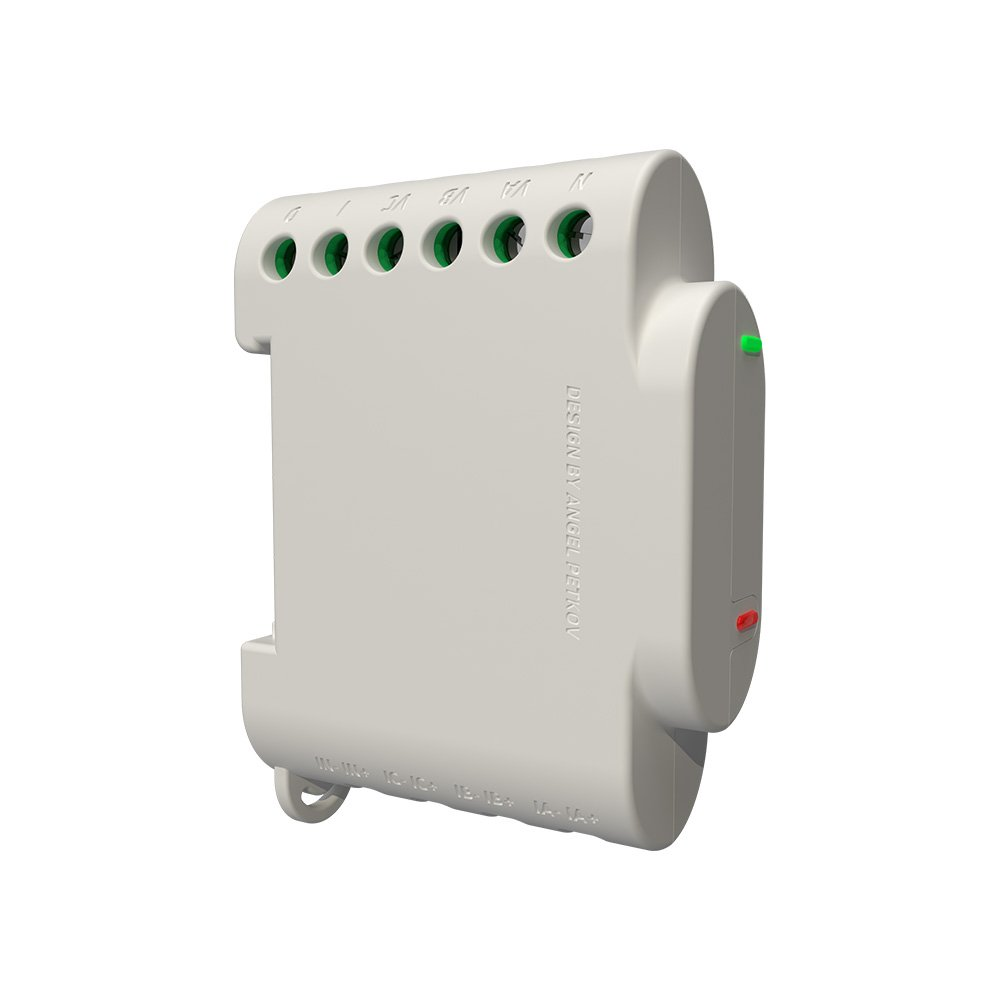

Render proizvoda: mali kompaktni modul boje slonovače (kućište u stilu Shelly 3EM) na beloj pozadini, prikazan sprijeda i blago odozgo, u levoj polovini slike. Na gornjoj ivici je šest okruglih otvora za zavrtnje sa zelenim unutrašnjim prstenovima i izdignutim oznakama iznad njih. Zelena LED dioda nalazi se na desnoj strani kućišta, a crvena niže na desnoj strani. Izdignuti vertikalni tekst na prednjoj strani glasi 'DESIGN BY ANGEL PETKOV' (delimično odsečen). Na donjoj ivici su izdignute oznake strujnih ulaza u četiri para i mala petlja za montažu dole levo. Ostatak slike je prazna bela površina.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje uređaja nalaze se na veb stranici proizvođača. Ovi dokumenti pripadaju uređaju Shelly 3EM:
- Shelly 3EM: baza znanja – Uputstva za povezivanje i podešavanje na veb stranici proizvođača
- Shelly 3EM: uputstvo za korišćenje i bezbednost – Uputstva za ugradnju i bezbednost
- Shelly API dokumentacija – Interfejsi Shelly uređaja
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Shelly 3EM sa 3 strujna transformatora (120 A, isporučuju se uz uređaj)
- Lokalna Wi-Fi mreža (802.11 b/g/n)
- Pametni uređaj (telefon, računar ili tablet) za podešavanje Shelly-ja
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povezivanje uređaja Shelly 3EM na Wi-Fi mrežu
3.1 Povezivanje uređaja Shelly na napajanje
Shelly 3EM se napaja naponom 110–230 V AC ±10 %, 50/60 Hz.
3.2 Povezivanje na Shelly Wi-Fi pametnim uređajem (telefon, računar, tablet)
Shelly Wi-Fi mreža je dostupna kada pretražite Wi-Fi mreže. Povežite pametni uređaj na nju.
3.3 Otvorite pregledač i idite na podrazumevanu Shelly IP adresu
Podrazumevana Shelly IP adresa je 192.168.1.33.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa uređaja Shelly 3EM u pregledaču na telefonu (tamna tema). Statusna traka: vreme 13:48, 5G, baterija 61. Adresna traka: 192.168.33.1. Zaglavlje: logo 'Shelly 3EM', crvena ikona oblaka, ikona rutera ili Wi-Fi mreže, crvena ikona otvorene katanca i 'Time: --:--'. Ukupna snaga: -0.06kW sa ikonom preuzimanja. Faza 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Faza 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Faza 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Otvorite Wi-Fi podešavanja i povežite se na lokalnu Wi-Fi mrežu
Otvorite Internet & Security i uključite Connect the Shelly device to an existing WiFi Network pod WIFI MODE - CLIENT.
Tekstualni opis ove slike
Snimak ekrana pregledača na telefonu sa Shelly veb interfejsom (tamna tema). Statusna traka: vreme 13:49, signal, 5G, baterija 61. Prikazana adresa: 192.168.33.1. Gornji red pločica: Timer, Weekly schedule, Internet & Security (pločica Internet & Security, sa ikonom globusa, označena je zelenom strelicom sa brojem 1). Drugi red pločica: Safety, Actions, Settings. Ispod je naslov 'Settings' sa proširivom listom, svaka stavka ima ikonu informacije i strelicu nadole: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Sve stavke su skupljene.
Tekstualni opis ove slike
Snimak ekrana Shelly veb interfejsa u pregledaču na telefonu (tamna tema), visoka slika. Statusna traka: vreme 13:49, signal, E, baterija 61. Adresa: 192.168.33.1. Pločice: Timer, Weekly schedule, Internet & Security (prvi red); Safety, Actions, Settings (drugi red). Naslov 'Internet & Security' sa ikonom globusa. Proširen odeljak 'WIFI MODE - CLIENT' (strelica nagore) sa neoznačenim poljem 'Connect the Shelly device to an existing WiFi Network'; polje je označeno zelenom strelicom sa brojem 1. Niže su skupljeni odeljci, svaki sa ikonom globusa i strelicom nadole: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Donji deo slike je prazna bela površina.
Unesite naziv i lozinku svoje Wi-Fi mreže. Unesite statičku IP adresu (preporučeno). Unesite masku i, po želji, IP adresu podrazumevanog mrežnog prolaza. Pritisnite SAVE.
Tekstualni opis ove slike
Snimak ekrana Shelly veb interfejsa u pregledaču na telefonu (tamna tema), odeljak 'WIFI MODE - CLIENT' (proširen, strelica nagore). Statusna traka: vreme 13:49, signal, E, baterija 61. Adresa: 192.168.33.1. Označeno polje: 'Connect the Shelly device to an existing WiFi Network'. Polje za naziv mreže sa Wi-Fi ikonom: prvi znaci, završava se sa 137. Polje za lozinku sa ikonom katanca: maskirane tačke sa kursorom na kraju i ikona oka sa desne strane. Neoznačeno polje: 'Set static IP address'. Dugme 'SAVE' sa Wi-Fi ikonom. Ispod njega je skupljen odeljak 'WIFI CLIENT BACKUP' (strelica nadole). Pri dnu je traka sa alatkama telefonske tastature sa strelicama nagore i nadole i 'Done'.
3.5 Shelly se ponovo pokreće i dostupan je na novoj IP adresi
Tekstualni opis ove slike
Snimak ekrana Shelly veb interfejsa u pregledaču na telefonu nakon čuvanja Wi-Fi podešavanja. Adresa: 192.168.33.1. Beli baner sa 'Success' i 'Settings changed' i zelenom trakom ispod. Zatamnjen obrazac iza njega: polje za naziv Wi-Fi mreže sa vrednošću BITNJE137; polje za lozinku sa osam maskiranih znakova i ikonom oka; neoznačeno polje 'Set static IP address'; dugme 'SAVE'. Crni okvir sa porukom i plavom ivicom glasi: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 je prikazano plavom bojom). Ispod su zatamnjene skupljene stavke sa ikonama globusa i strelicama, uključujući 'WIFI MODE - ACCESS POINT' i 'RESTRICT LOGIN' (ostale stavke su delimično skrivene).
3.6 Povezivanje na Shelly preko lokalne mreže
Povežite pametni uređaj na lokalnu mrežu. U adresnu traku pregledača unesite IP adresu koju ste podesili za uređaj Shelly.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja Shelly 3EM u Reduxi
Pomoću ovih koraka dodajete novi Shelly 3EM ili uređujete postojeći.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 4) i pritisnite dugme Add device. U prvom koraku unesite osnovna podešavanja uređaja: izaberite brojilo energije i Shelly 3EM, pa unesite naziv po želji. Zatim pritisnite Next.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal. Unesite podatke za povezivanje uređaja Shelly 3EM:
| Parametar | Vrednost |
|---|---|
| Veza | Lokalna mreža (TCP/IP), REST API |
| IP | IP adresa koju ste podesili na uređaju Shelly u tački 3 |
Zatim unesite i izaberite napredna podešavanja.
5.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Shelly 3EM i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices – Shelly 3EM u Reduxi Configurator-u.
✓ Rezime
Priprema (tačke 1–2): Otvorite Shelly dokumentaciju i pripremite opremu.
Shelly 3EM (tačka 3): Priključite Shelly na napajanje, otvorite njegov veb interfejs i povežite ga na Wi-Fi mrežu sa statičkom IP adresom.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj sa IP adresom uređaja Shelly i testirajte komunikaciju.
Puštanje u rad (tačka 6): Proverite poslednja merenja pod Devices.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Veb interfejs uređaja Shelly se ne otvara nakon čuvanja Wi-Fi podešavanja | Shelly se ponovo pokreće i dostupan je samo na novoj IP adresi. Povežite pametni uređaj na lokalnu mrežu i unesite IP adresu koju ste podesili. |
| Test communication ne uspeva | Proverite da je IP adresa u Reduxi Configurator-u ista kao ona koju ste podesili na uređaju Shelly. Preporučuje se statička IP adresa. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
