Kako povezati brojilo energije Shelly PRO 3EM sa Reduxi kontrolerom
Povežite Shelly Pro 3EM sa Reduxi Controller-om preko Modbus TCP-a.
Tekstualni opis ove slike

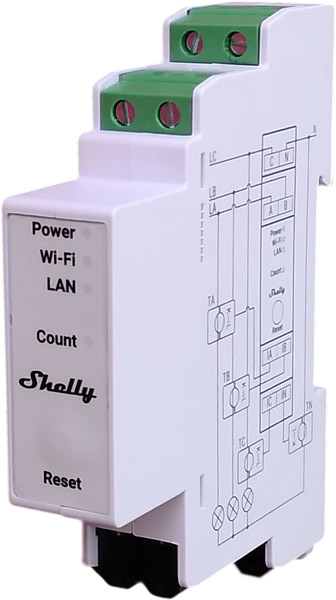

Fotografija uskog belo-ljubičastog modula za DIN šinu na beloj pozadini, snimljenog blago odozgo. Na vrhu su dva zelena bloka sa zavrtnjima, svaki sa po dva zavrtnja, na različitim visinama. Na prednjoj strani: oznake LED dioda 'Power', 'Wi-Fi', 'LAN', 'Count', logo 'Shelly' i oznaka 'Reset' pri dnu. Na kućištu i bočnoj strani odštampana je linijska šema povezivanja: označeni blokovi poput C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN sa simbolima strujnih transformatora. Crni priključni konektori vide se pri dnu.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje uređaja nalaze se na veb stranici proizvođača.
- Shelly Pro 3EM: baza znanja – Tehnički podaci, dokumenti i uputstva za povezivanje
- Shelly Pro 3EM: vodič za veb interfejs – Wi-Fi, Ethernet i podešavanja statičke IP adrese
- Shelly Pro 3EM: uputstvo za korišćenje i bezbednost (PDF) – Višejezično štampano uputstvo
- Shelly API: Modbus komponenta – Uključivanje Modbus TCP-a i opis registara
- Shelly 3EM: baza znanja – Link iz prethodne verzije ovog članka (stariji model Shelly 3EM)
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) ili Pro 3EM-400 (SPEM-003CEBEU400)
- Strujni transformatori: 3 za faze, 1 opcioni za neutralni provodnik (CT 120 A je kompatibilan)
- Ethernet kabl (za žičanu vezu) ili lokalna Wi-Fi mreža (802.11 b/g/n)
- Pametni uređaj (telefon, računar ili tablet) za podešavanje Shelly-ja
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Priprema uređaja Shelly Pro 3EM
3.1 Tehnički podaci
3.2 Povezivanje uređaja Shelly na lokalnu mrežu
Wi-Fi: pritisnite i držite taster 5 sekundi. Time se aktivira pristupna tačka uređaja. Naziv mreže ima format ShellyPro3EM-XXXXXX. Povežite pametni uređaj na nju i otvorite veb interfejs uređaja Shelly.
U veb interfejsu idite na Settings > Wi-Fi. Tamo unesite naziv i lozinku svoje mreže ili podesite statičku IP adresu. Nakon čuvanja, iznad Wi-Fi podešavanja pojavljuje se link sa novom IP adresom uređaja.
Ethernet: RJ45 kabl priključite samo kada je uređaj isključen. U veb interfejsu idite na Settings > Network settings > Ethernet i uključite Ethernet vezu. Za statičku IP adresu uključite tu opciju i unesite IP adresu, DNS server, mrežni prolaz i mrežnu masku.
3.3 Uključivanje Modbus TCP-a
Reduxi očitava Shelly Pro 3EM preko Modbus TCP-a. Modbus TCP port Shelly uređaja je 502. Uključite Modbus pomoću RPC metode Modbus.SetConfig. Zamenite IP IP adresom uređaja Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Uspešan poziv vraća {"restart_required": false}. Podešavanje možete proveriti pomoću Modbus.GetConfig ili Modbus.GetStatus.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja Shelly Pro 3EM u Reduxi
Pomoću ovih koraka dodajete novi Shelly Pro 3EM ili uređujete postojeći.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 4) i pritisnite dugme Add device. U prvom koraku unesite osnovna podešavanja uređaja: izaberite brojilo energije i Shelly Pro 3EM, pa unesite naziv po želji. Zatim pritisnite Next.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal. Unesite podatke za povezivanje uređaja Shelly Pro 3EM:
| Parametar | Vrednost |
|---|---|
| Veza | TCP/IP (Modbus TCP) |
| IP | IP adresa uređaja Shelly u Vašoj lokalnoj mreži (pogledajte tačku 3) |
| Port |
502 (Modbus TCP port Shelly uređaja) |
Zatim unesite i izaberite napredna podešavanja.
5.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Test jednom očitava Shelly Pro 3EM i ništa ne čuva. Ako test uspe, kliknite Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices – Shelly Pro 3EM u Reduxi Configurator-u.
✓ Rezime
Priprema (tačke 1–2): Otvorite Shelly dokumentaciju i pripremite opremu.
Shelly Pro 3EM (tačka 3): Povežite Shelly na mrežu, podesite statičku IP adresu i uključite Modbus TCP.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj sa IP adresom uređaja Shelly i portom 502 i testirajte komunikaciju.
Puštanje u rad (tačka 6): Proverite poslednja merenja pod Devices.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da je Modbus TCP uključen na uređaju Shelly (Modbus.GetStatus) i da se IP adresa i port 502 u Reduxi Configurator-u poklapaju sa podacima uređaja Shelly. |
| IP adresa uređaja Shelly se promenila | Podesite statičku IP adresu na uređaju Shelly pod Settings, a zatim unesite novu IP adresu u Reduxi Configurator. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
