Kako povezati Socomec Diris A brojilo energije sa Reduxi kontrolerom
Povežite svoje brojilo energije Socomec DIRIS A sa Reduxi Controller preko Modbus-a.

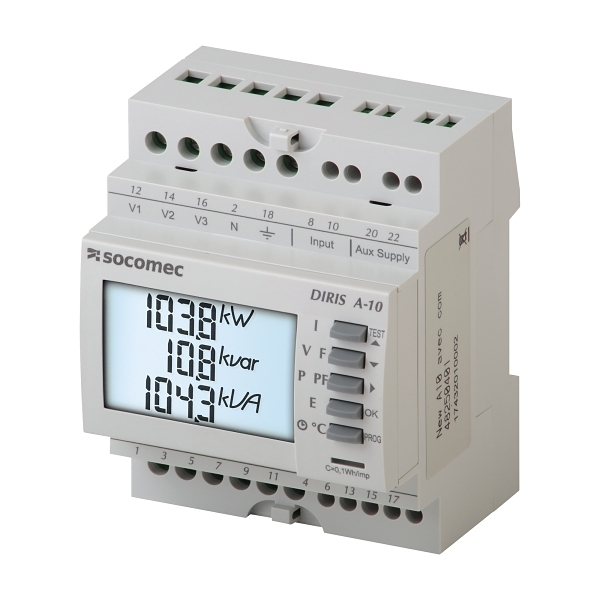

Tekstualni opis ove slike
Fotografija proizvoda: svetlosivo višefunkcionalno brojilo za DIN šinu na beloj pozadini, posmatrano odozgo i sprijeda. Prednja strana: logotip 'socomec', 'DIRIS A-10', LCD sa tri reda: 103.8 kW, 10.8 kvar, 104.3 kVA (cifre se čitaju kao otprilike 103.8, 10.8 i 104.3). Pet sivih dugmadi sa desne strane sa oznakama (I, V F, P PF, E, simboli sata i stepena C) i malim funkcijama TEST, OK, PROG sa simbolima strelica. Gornji red stezaljki označen V1 12, V2 14, V3 16, N 2, simbol uzemljenja 18, 'Input' 8 i 10, 'Aux Supply' 20 i 22. Donje stezaljke numerisane 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Bočna nalepnica sa sitnim tekstom.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje uređaja nalaze se na veb stranici proizvođača.
- Socomec resources – veb stranica proizvođača sa dokumentima
- DIRIS A-10: stranica proizvoda – podaci o proizvodu i lista dokumenata
- DIRIS A-10, A-20, A-30, A-41: quick start guide (PDF) – višejezično uputstvo za brzi početak
- DIRIS A-10: Modbus communication table – tabele registara brojila
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Brojilo Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- RS485 kabl između brojila i uređaja Reduxi Controller, ili Ethernet kabl za DIRIS A-40 Ethernet
- Strujni transformatori za strujne ulaze
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Priprema brojila Socomec DIRIS A
3.1 Tehnički podaci (DIRIS A-10 RS485)
3.2 Merni ulazi
Naponski ulazi su označeni sa V1, V2, V3 i VN. Strujni ulazi su označeni sa I1, I2 i I3, svaki sa priključkom S1 i S2. Povežite brojilo kako je opisano u uputstvu za brzi početak proizvođača (pogledajte Tačku 1).
3.3 Podešavanje Modbus parametara na brojilu
Komunikacioni parametri podešavaju se u konfiguracionom meniju brojila. Stavke menija su CON Adr (Modbus adresa), CON bdS (brzina prenosa), CON PAr (parnost) i CON St0P (stop bit). Koristite iste vrednosti u Reduxi Configurator (pogledajte Tačku 5).
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje brojila Socomec DIRIS A u Reduxi
Pomoću ovih koraka dodajete novo brojilo Socomec DIRIS A ili menjate postojeće.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i pritisnite dugme Add device. U prvom koraku unesite osnovna podešavanja uređaja: izaberite brojilo energije i Socomec Diris A i unesite naziv po vašem izboru. Zatim pritisnite Next.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal. Unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Veza | RS485 (Modbus). TCP/IP (Modbus) za DIRIS A-40 Ethernet. |
| Modbus unit ID | Uobičajeno se koristi 1. |
Zatim unesite i izaberite napredna podešavanja.
5.3 Testiranje komunikacije
Kliknite na Test communication pri dnu čarobnjaka. Ova opcija jednom očitava Socomec DIRIS A i ništa ne čuva. Ako test uspe, kliknite na Done: tek Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon što se komunikacija uspostavi, kao dodatni test proverite vrednosti u odeljku Devices – Socomec Diris A u Reduxi Configurator.
✓ Rezime
Priprema (Tačke 1–2): Otvorite Socomec dokumentaciju i pripremite opremu.
Socomec DIRIS A (Tačka 3): Povežite brojilo i podesite njegove Modbus parametre.
Dodavanje u Reduxi (Tačke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj sa Modbus unit ID i testirajte komunikaciju.
Puštanje u rad (tačka 6): Proverite poslednja merenja pod Devices.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da se Modbus unit ID u Reduxi Configurator-u poklapa sa adresom podešenom na brojilu. Obično se koristi 1. Proverite da su serijski parametri brojila i kontrolera identični. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
