Kako povezati solarnu elektranu Kaco sa Reduxi kontrolerom

Povežite svoj KACO invertor sa uređajem Reduxi Controller preko Modbus-a.

🔧 KACO invertor · Reduxi Controller
🌐 Modbus
🔢 Adresa jedinice: uobičajeno 1

📄 Preuzmite kao PDF

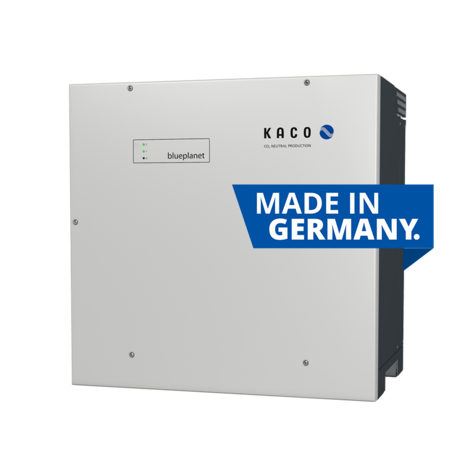

KACO blueplanet string invertor, svetlosivo kućište sa banerom Made in Germany
KACO blueplanet string invertor (slika proizvođača)
Tekstualni opis ove slike

Fotografija proizvoda: svetlosivo zidno kućište string invertora na beloj pozadini, pogled spreda i blago sa desne strane, sa tamnosivim bočnim delom. Prednja strana: logotip 'KACO' sa simbolom plavog kruga i malim sloganom ispod; malo polje sa oznakom sa tri LED tačke i rečju 'blueplanet'. Plavi baner preko desne ivice sa belim tekstom 'MADE IN GERMANY.' Zavrtnji na uglovima prednjeg poklopca.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Povežite i podesite invertor
  4. Prijava na Reduxi veb interfejs
  5. Dodajte KACO invertor u Reduxi
  6. Provera očitavanja
  7. Rezime
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Stranice proizvođača i priručnici:

2 Potrebna oprema

Potrebno vam je:

  • Reduxi Controller
  • KACO invertor
  • Komunikaciona veza između uređaja Reduxi Controller i invertora, kako je opisao KACO (pogledajte ⁠tačku 1⁠)
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Povežite i podesite invertor

3.1 Povezivanje i podešavanje na strani KACO

Uputstva za povezivanje i podešavanje invertora potražite na veb stranici proizvođača: https://kaco-newenergy.com/downloads

4 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 4.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

5 Dodajte KACO invertor u Reduxi

Pomoću ovih koraka možete dodati novi invertor ili urediti postojeći.

5.1 Osnovna podešavanja

Prijavite se u aplikaciju Reduxi Configurator (pogledajte ⁠tačku 4⁠) i kliknite + Add device. Zatim unesite osnovna podešavanja:

  • Device type: Solar Power Plant
  • Type: Kaco
  • Name: naziv po Vašem izboru, na primer Kaco

Kliknite na Next.

5.2 Podešavanja komunikacije

Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:

Parametar Vrednost
Komunikacioni kanal Kanal koji koristite za povezivanje invertora (pogledajte ⁠tačku 2⁠)
Adresa jedinice Obično 1
Advanced settings Unesite i izaberite napredna podešavanja prema potrebi

5.3 Testiranje komunikacije

Kliknite Test communication na dnu čarobnjaka. Time se Kaco invertor čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.

Traka sa dugmadima alata Reduxi Configurator, dugme Test communication označeno
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Komunikacioni kanal alata Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, dugme Done označeno
Dugme Done
Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

6 Proverite očitavanja

6.1 Poslednja merenja

Nakon što se komunikacija uspostavi, proverite vrednosti u odeljku Devices – Kaco u Reduxi Configurator.

Lista podržanih uređaja prikazuje Kaco solarnu elektranu sa statusom Read. Reduxi čita vrednosti sa invertora.

✓ Rezime

Priprema (Tačke 1–2): Pogledajte KACO dokumentaciju i pripremite opremu.

KACO invertor (Tačka 3): Povežite i podesite invertor prema uputstvu proizvođača.

Dodavanje u Reduxi (Tačke 4–5): Prijavite se u Configurator i dodajte uređaj kao Solar Power Plant, tip Kaco. Izaberite komunikacioni kanal, unesite adresu jedinice (obično 1), pokrenite Test communication i kliknite na Done.

Puštanje u rad (Tačka 6): Proverite poslednja merenja.

→ Česti problemi

Problem Rešenje
Test communication ne uspeva Proverite da adresa jedinice odgovara invertoru. Obično je 1. Proverite da je komunikaciona veza sa invertorom uspostavljena kako opisuje KACO.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
