Kako povezati punjač Alpitronic Hypercharger sa Reduxi kontrolerom
Dodajte svoj Alpitronic Hypercharger u Reduxi Controller.

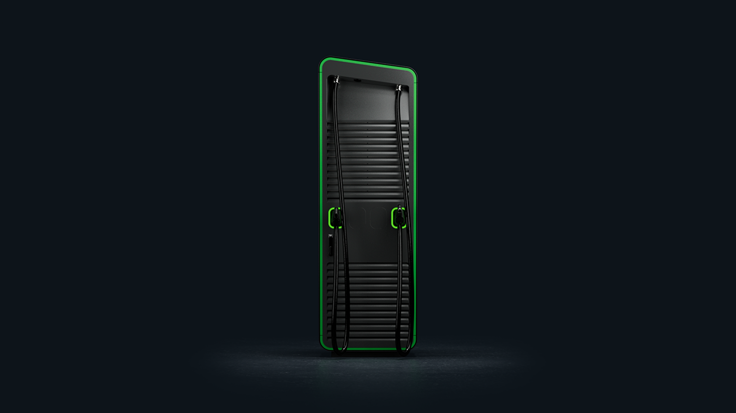

Tekstualni opis ove slike
Slika proizvoda: visok crni orman za brzo punjenje električnih vozila na tamnoj mornarskoplavoj pozadini, pogled sa prednje strane. Orman ima zeleno osvetljen obris, rebraste ili žaluzinaste ploče na prednjoj strani, dva kabla za punjenje koji vise sa strana i dva mala zeleno osvetljena držača konektora u sredini. Slaba senka ili sjaj nalazi se na podu. Nema čitljivog teksta.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje punjača potražite na veb stranici proizvođača.
- Alpitronic: Hypercharger product range – Modeli HYC50, HYC200 i HYC400 sa specifikacijama.
- Alpitronic: Datasheet HYC400 (PDF) – Specifikacije, komunikacioni protokoli i upravljanje opterećenjem.
- Google search: Alpitronic hypercharger documentation – Link iz originalnog članka.
2 Potrebna oprema
- Reduxi Controller
- Alpitronic Hypercharger
- Ethernet kabl (punjač ima Ethernet vezu 10/100Base-T)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pripremite punjač
3.1 Uključite Modbus na punjaču
Otvorite veb interfejs punjača. Pod GENERAL – Power podesite ModBus Enabled na True. Sačuvajte podešavanja i izvršite hard reset punjača (Hard reset HYC).
Fabrički podrazumevana IP adresa punjača je 192.168.1.100. IP adresa punjača biće Vam potrebna kasnije u aplikaciji Reduxi Configurator.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje punjača u Reduxi
Pomoću ovih koraka dodajete novi punjač ili uređujete postojeći.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 4) i kliknite + Add device. Zatim unesite osnovna podešavanja.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal. Zatim unesite konfiguraciju uređaja.
| Parametar | Vrednost |
|---|---|
| Modbus unit ID | Uobičajeno se koristi 1. |
5.3 Napredna podešavanja
Unesite i izaberite napredna podešavanja.
5.4 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se punjač čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti punjača pod Devices u aplikaciji Reduxi Configurator kao dodatni test.
✓ Rezime
Priprema (tačke 1–2): Otvorite dokumente proizvođača i pripremite Reduxi Controller, Ethernet kabl i laptop.
Punjač (tačka 3): Uključite Modbus na punjaču i zabeležite njegovu IP adresu.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u aplikaciju Reduxi Configurator, dodajte uređaj i pokrenite Test communication.
Puštanje u rad (tačka 6): Proverite očitavanja punjača pod Devices.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li je Modbus uključen na punjaču i da li je punjač resetovan (tačka 3.1). Proverite IP adresu i Modbus unit ID (tačka 5.2). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
