Kako povezati punjač Tesla Wall Connector (Gen3) sa Reduxi kontrolerom
Povežite svoj Tesla Wall Connector (Gen 3) sa uređajem Reduxi Controller.
Tekstualni opis ove slike

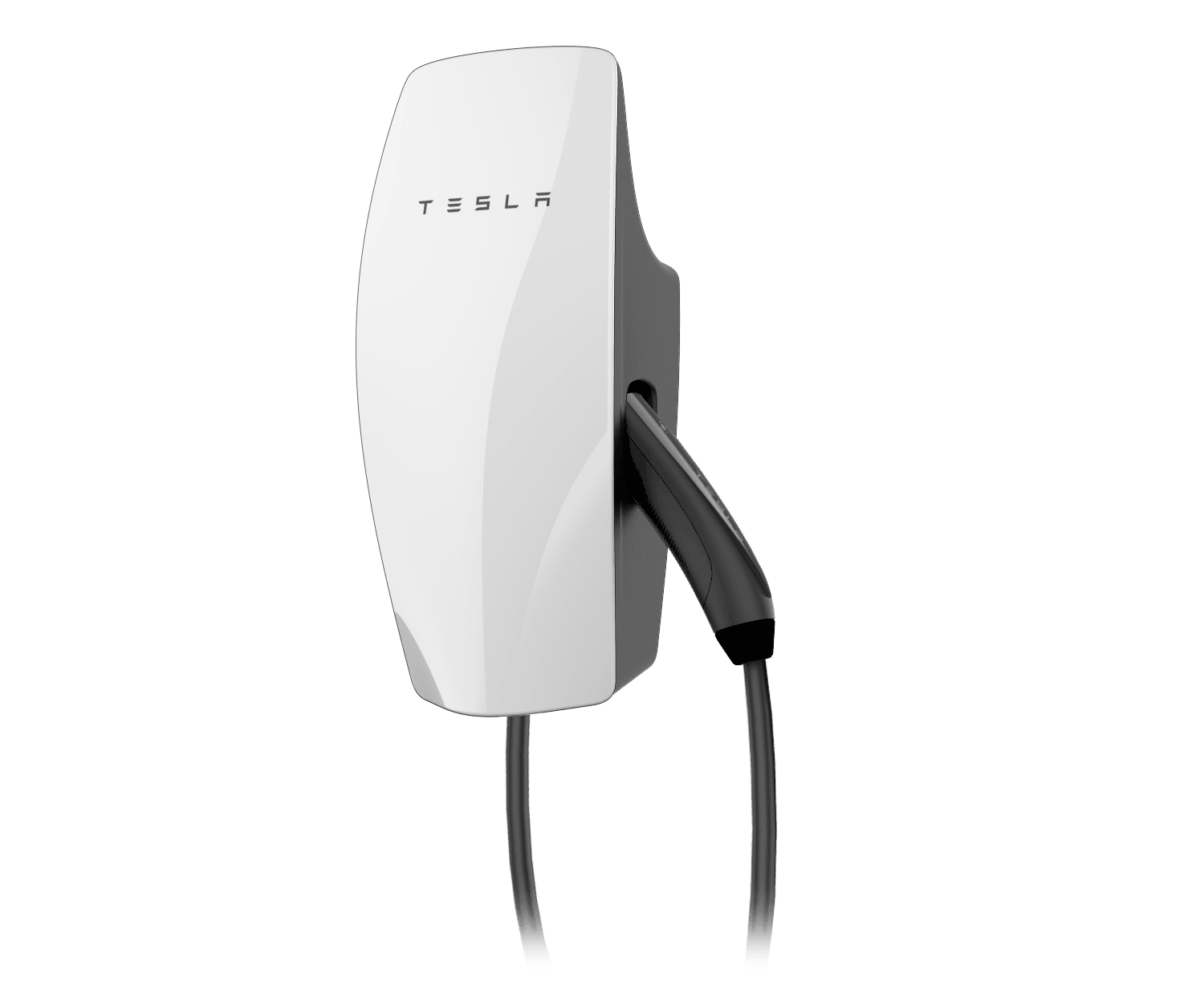

Fotografija proizvoda: beli zidni punjač za električna vozila na beloj pozadini. Kućište je sjajno belo, zakrivljenog oblika, sa rečju 'TESLA' odštampanom razmaknutim slovima blizu vrha. Crni kabl za punjenje sa crnom drškom utaknut je u kućište sa desne strane, a crni kabl visi iz donjeg dela kućišta i bledi pri dnu.
1 Tehnička dokumentacija
Dokumenti proizvođača za Tesla Wall Connector (Gen 3):
- Installing a Wall Connector – Tesla stranica za instalatere: puštanje u rad, Wi‑Fi veza, registracija i ažuriranja firmvera.
- Wall Connector 3 Install Manual (Type 2, EMEA, en-GB) – Uputstvo za instalaciju sa specifikacijama, puštanjem u rad i deljenjem snage.
- Power Management – Statičko, dinamičko i grupno upravljanje snagom.
2 Potrebna oprema
- Tesla Wall Connector (Gen 3), instaliran i pušten u rad
- Wi‑Fi mreža na 2,4 GHz sa WPA2 zaštitom za Wall Connector
- Reduxi Controller u istoj mreži
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Instalirajte i pustite u rad Wall Connector
3.1 Instalacija i puštanje u rad
Uputstva za povezivanje i podešavanje uređaja Wall Connector potražite na stranici proizvođača: Installing a Wall Connector.
3.2 Wi‑Fi veza
- Wall Connector podržava mreže od 2,4 GHz (802.11 b/g/n) sa WPA2 zaštitom.
- Svaka jedinica ima sopstveni naziv Wi‑Fi mreže i lozinku. Odštampani su na nalepnici na zadnjoj strani jedinice i na koricama Quick Start Guide.
- Wi‑Fi veza nije obavezna za upravljanje snagom. Tesla je preporučuje za ažuriranja firmvera i otklanjanje problema na daljinu.
3.3 Upravljanje snagom
Gen 3 Wall Connector ima tri funkcije upravljanja snagom:
- Static: instalater bira fiksni nivo snage tokom instalacije.
- Dynamic: brzina punjenja prati opterećenje kuće. Potreban je merač snage koji je odobrila kompanija Tesla, prodaje se odvojeno, a radi sa jednim uređajem Wall Connector.
- Group: do šest Gen 3 uređaja Wall Connector deli snagu.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte Wall Connector u Reduxi
Pomoću ovih koraka dodajete novi Wall Connector ili menjate postojeći.
5.1 Osnovna podešavanja
Prijavite se u Reduxi Configurator preko pregledača (pogledajte tačku 4) i kliknite Add device.
U prvom koraku unesite osnovna podešavanja uređaja. Zatim kliknite Next.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal i unesite napredna podešavanja uređaja Wall Connector.
5.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se Tesla Wall Connector čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices u aplikaciji Reduxi Configurator. Reduxi samo čita Wall Connector.
✓ Rezime
Priprema (tačke 1–2): Pročitajte Tesla dokumente i pripremite opremu, uključujući Wi‑Fi mrežu od 2,4 GHz sa WPA2.
Wall Connector (tačka 3): Instalirajte i pustite u rad Wall Connector pomoću aplikacije Tesla One. Podesite upravljanje snagom.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u aplikaciju Reduxi Configurator, dodajte uređaj i testirajte komunikaciju.
Puštanje u rad (tačka 6): Proverite očitavanja. Reduxi čita Wall Connector.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Wall Connector se ne povezuje na Wi‑Fi mrežu | Podržava samo mreže od 2,4 GHz sa WPA2 zaštitom (802.11 b/g/n). Proverite tip mreže. |
| Naziv mreže i lozinka uređaja Wall Connector nisu poznati | Odštampani su na nalepnici na zadnjoj strani jedinice i na koricama Quick Start Guide. |
| Reduxi ne upravlja uređajem Wall Connector | Tesla Wall Connector Gen 3 je u sistemu Reduxi samo za čitanje. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
