Kako povezati bateriju Victron Energy MultiPlus II sa Reduxi kontrolerom
Povežite Victron Energy MultiPlus-II sa uređajem Reduxi Controller.
Tekstualni opis ove slike

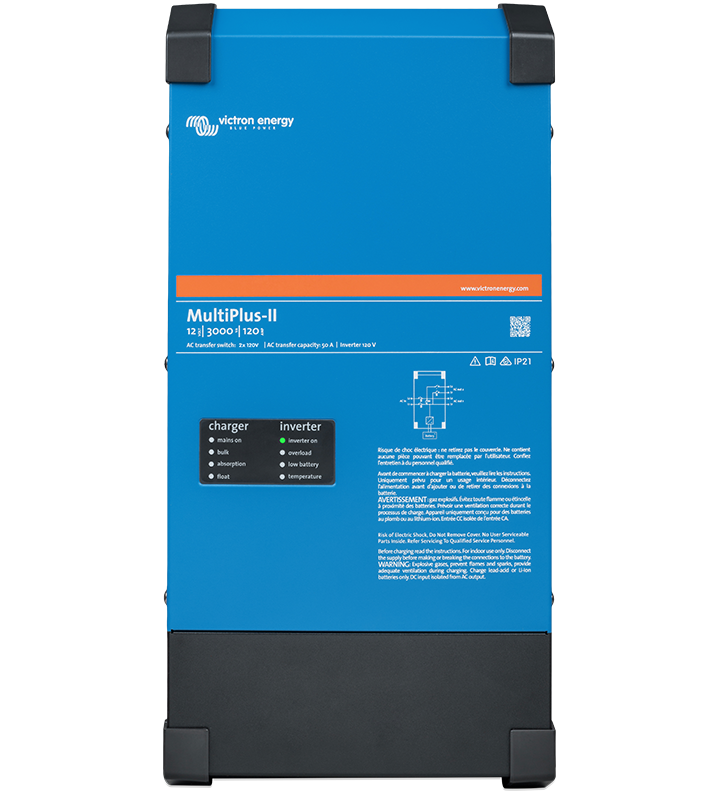

Fotografija proizvoda: plavi invertor/punjač Victron Energy MultiPlus-II na beloj pozadini, pogled sa prednje strane, sa crnim plastičnim ugaonim poklopcima na vrhu i dnu i tamnosivom osnovom na dnu. Prednja strana: logotip 'victron energy BLUE POWER' gore levo; narandžasta traka sa 'www.victronenergy.com'; tekst modela 'MultiPlus-II' sa '12 | 3000 | 120' i red o AC prekidaču za prebacivanje i kapacitetu 50 A (sitan tekst); QR kod desno; simboli upozorenja i 'IP21'. LED panel levo sa oznakama 'charger' (mains on, bulk, absorption, float) i 'inverter' (inverter on, overload, low battery, temperature); LED 'inverter on' je zelena, ostale su isključene. Mala šema ožičenja i nekoliko redova teksta upozorenja na francuskom i engleskom (sitan tekst) desno.
1 Tehnička dokumentacija
Uputstva za povezivanje i podešavanje uređaja nalaze se na veb stranici kompanije Victron.
- Victron manuals: MultiPlus-II – Uputstva proizvođača. Izaberite proizvod na padajućoj listi.
- MultiPlus-II 230V manual (PDF) – Instalacija, ožičenje i VE.Bus veza.
- MultiPlus-II datasheet (PDF) – Modeli, specifikacije i dodatna oprema.
- Victron Modbus-TCP FAQ – Uključivanje Modbus-TCP na GX uređaju i pronalaženje unit ID-jeva.
- MultiPlus-II product page – Opis proizvoda i preuzimanja.
2 Potrebna oprema
- Victron Energy MultiPlus-II
- GX uređaj Victron sistema (služi kao Modbus-TCP gateway)
- Reduxi Controller
- Mrežna veza između GX uređaja i uređaja Reduxi Controller
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Podesite Victron sistem
3.1 Uključite Modbus-TCP na GX uređaju
Modbus-TCP je podrazumevano isključen na GX uređaju. Da biste ga uključili, idite na Settings – Services na GX uređaju, skrolujte nadole i uključite uslugu Modbus-TCP.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte MultiPlus II u Reduxi
Pomoću ovih koraka dodajete novi uređaj ili uređujete postojeći.
5.1 Osnovna podešavanja
Prijavite se u Reduxi Configurator preko pregledača (pogledajte tačku 4). Kliknite + Add device.
Unesite osnovna podešavanja uređaja.
Tekstualni opis ove slike
Snimak ekrana stranice 'Basic settings' aplikacije Reduxi Configurator. Device type *: Battery (padajuća lista). Type *: Victron Energy MultiPlus II (padajuća lista). Name *: Victron Energy MultiPlus II (tekstualno polje). Dugmad: Back (dole levo), Next (dole desno, tamno).
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal uređaja.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' aplikacije Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.1.1 (polje je aktivno, kursor teksta na kraju). Port *: 502. Dugmad: Back (dole levo), Test communication i Next (dole desno, Next je tamno).
5.3 Napredna podešavanja
Izaberite i unesite napredna podešavanja:
| Parametar | Vrednost |
|---|---|
| Kašnjenje čitanja | 250 |
| Kašnjenje upisivanja | 250 |
Tekstualni opis ove slike
Snimak ekrana dijaloga Reduxi Configurator sa naslovom "Advance settings" (kako je prikazano). Prekidači, svaki sa pitanjem: Do you want to set data saving interval: No (savet: Default: 1 min). Do you want to set reading delay: Yes, polje vrednosti 250 sa jedinicom ms. Do you want to set writing delay: Yes, polje vrednosti 250 sa jedinicom ms (polje je aktivno, a vrednost istaknuta). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (savet: Default: No). Do you want to exclude device from summary: No (savet: Default: No). Ispod tri padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Dugmad na dnu: Back (levo), Done (desno, tamno).
5.4 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se Victron MultiPlus II čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti uređaja pod Devices u aplikaciji Reduxi Configurator.
6.2 Omogućite upravljanje putem Reduxija
Za upravljanje pomoću sistema Reduxi podesite control type uređaja na AUTO pod Devices. Samo tada komande strategije utiču na uređaj.
Definišite strategiju kako je opisano u članku Strategies for Reduxi controller.
✓ Rezime
Priprema (tačke 1–2): Otvorite Victron uputstva. Pripremite MultiPlus-II, GX uređaj, kontroler i mrežnu vezu.
Victron sistem (tačka 3): Uključite Modbus-TCP na GX uređaju. Zabeležite unit ID.
Dodavanje u Reduxi (tačke 4–5): Prijavite se u aplikaciju Reduxi Configurator. Dodajte uređaj, izaberite komunikacioni kanal i podesite kašnjenje čitanja i upisivanja na 250. Pokrenite Test communication, zatim kliknite Done.
Puštanje u rad (tačka 6): Proverite poslednja merenja. Podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li je Modbus-TCP uključen na GX uređaju pod Settings – Services. Proverite unit ID pod Settings – Services – Modbus/TCP – Available services. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
