Kako povezati toplotnu pumpu Akvaterm Geo 5xx sa Reduxi kontrolerom
Dodajte svoju toplotnu pumpu Akvaterm Geo 5xx u Reduxi Controller.
Tekstualni opis ove slike

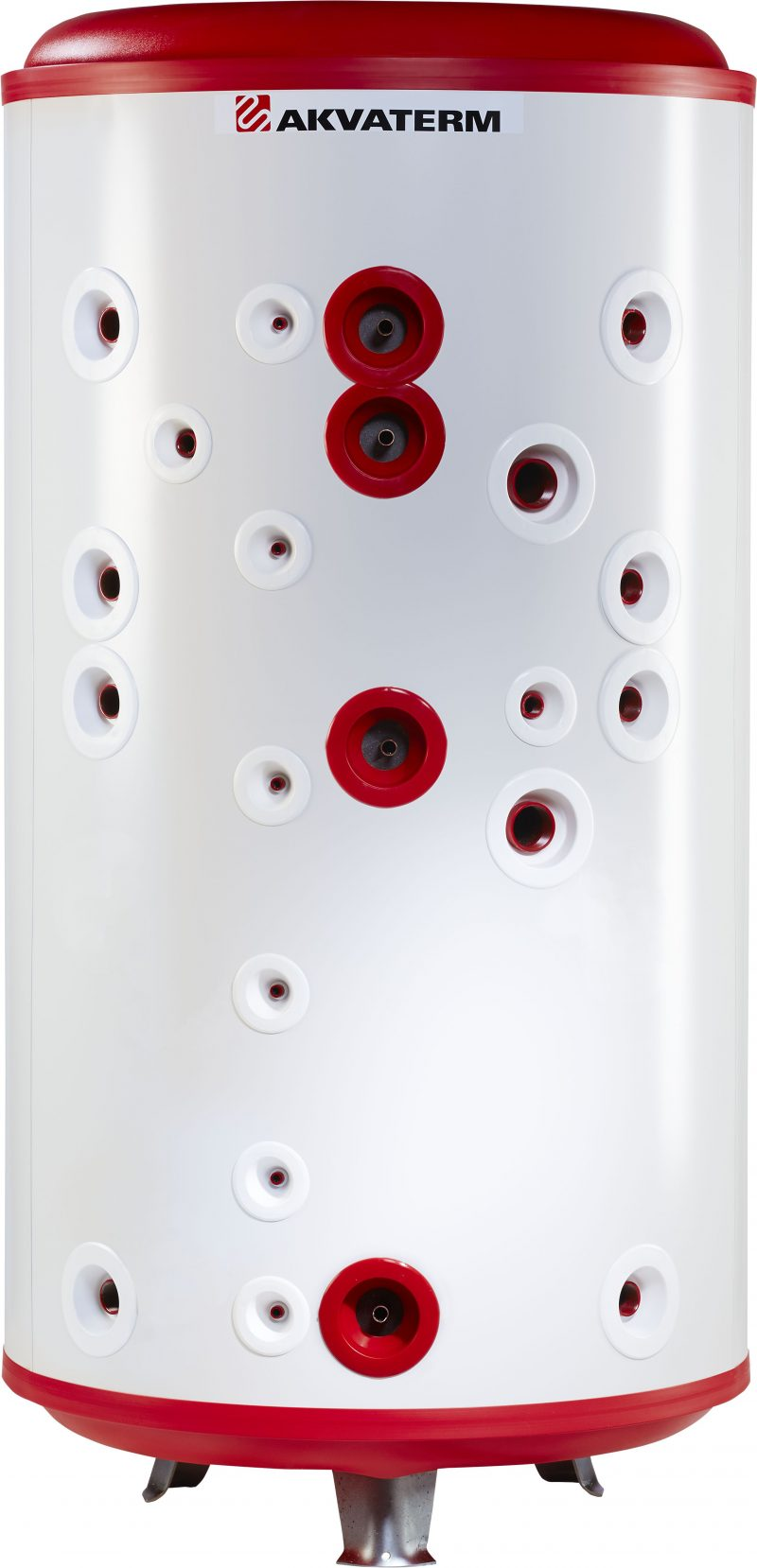

Fotografija uspravnog belog cilindričnog rezervoara sa crvenim kupolastim vrhom i crvenim prstenom u podnožju, koji stoji na tri metalne noge. Logotip "AKVATERM" (crveni simbol i crna slova) odštampan je blizu vrha prednje strane. Prednji zid ima mnogo okruglih priključaka u belim i crvenim kružnim okvirima. Dva velika priključka sa crvenim okvirom i tamnom izolacijom nalaze se jedan iznad drugog u gornjem središnjem delu. Nekoliko manjih priključaka sa belim okvirom raspoređeno je sa leve i desne strane i u donjem delu. Jedan srednji priključak sa belim okvirom i crvenom unutrašnjom ivicom nalazi se desno od sredine. Veći priključak sa crvenim okvirom nalazi se blizu dna u sredini, iznad crvenog podnožja. Nijedan drugi tekst, oznake ili natpisi nisu vidljivi.
1 Tehnička dokumentacija
Akvaterm objavljuje vodiče za Akva Geo na stranici proizvoda, pod Guides.
- Akvaterm Akva Geo: guides – Uputstva za povezivanje i podešavanje uređaja (veb stranica proizvođača)
- Akvaterm brochure (EN) – Brošura proizvoda, PDF
- Manual (FIN, SVE, ENG) – Uputstvo, PDF
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Reduxi Controller
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Povežite i podesite toplotnu pumpu
Povežite i podesite Akvaterm Geo 5xx kako je opisano na veb stranici proizvođača. Pogledajte tačku 1.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje toplotne pumpe u Reduxi
Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i kliknite na + Add device.
Unesite osnovna podešavanja uređaja: tip uređaja, tip i naziv po Vašem izboru, na primer Akvaterm Geo 5xx.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Komunikacioni kanal | Izaberite kanal na koji je toplotna pumpa povezana |
| Modbus unit ID | Obično 1
|
5.3 Napredna podešavanja
Unesite i izaberite napredna podešavanja.
5.4 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se Akvaterm Geo 5xx čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Akvaterm Geo 5xx u aplikaciji Reduxi Configurator kao dodatni test.
6.2 Omogućite upravljanje putem Reduxija
Za naprednu kontrolu integrišite uređaj u Reduxi strategiju. Pod Devices – Akvaterm Geo 5xx u aplikaciji Reduxi Configurator podesite control type na AUTO. Samo tada komande strategije utiču na uređaj.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Otvorite Akvaterm vodiče. Pripremite kontroler i laptop ili tablet.
Akvaterm Geo 5xx (tačka 3): Povežite i podesite toplotnu pumpu kako je opisao Akvaterm.
Dodavanje u Reduxi (tačke 4–5): Prijavite se na Reduxi veb interfejs. Kliknite + Add device, unesite osnovna podešavanja, komunikacioni kanal, Modbus unit ID i napredna podešavanja. Pokrenite Test communication i kliknite Done.
Puštanje u rad (tačka 6): Proverite očitavanja pod Devices i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite Modbus unit ID. Uobičajeno se koristi 1. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
