Kako povezati toplotnu pumpu Buderus RC310 sa Reduxi kontrolerom
Dodajte Buderus Logamatic RC310 u Reduxi Controller.
Tekstualni opis ove slike

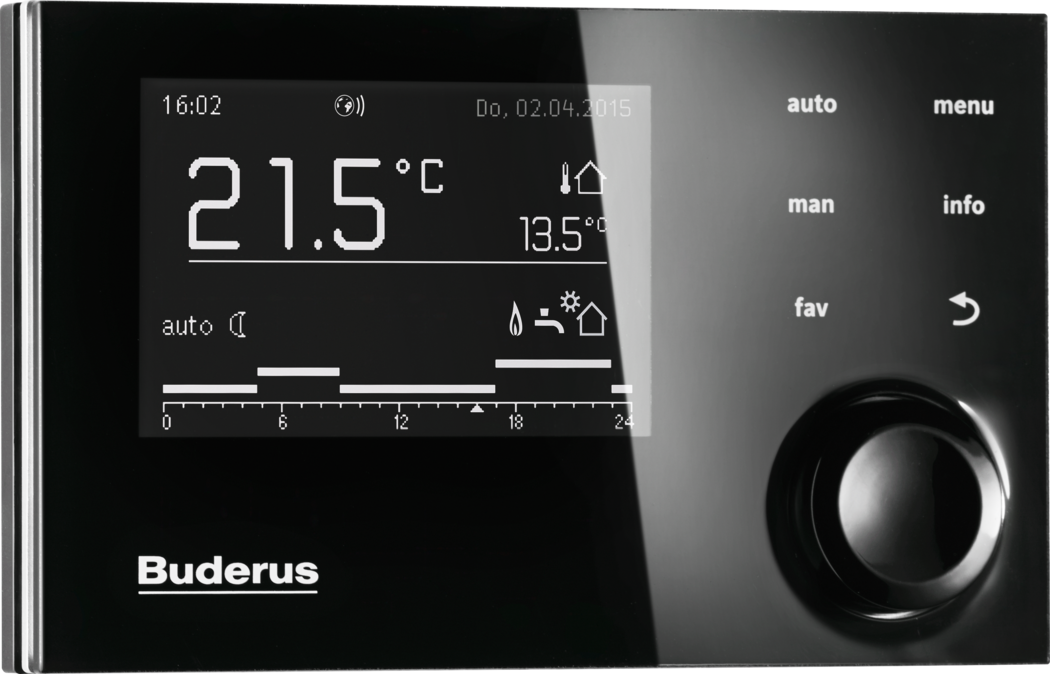

Fotografija crne upravljačke jedinice Buderus Logamatic RC310 sa obrtnim točkićem. Displej prikazuje: vreme 16:02; datum Do, 02.04.2015 [četvrtak, 2. april 2015]; veliku temperaturu 21.5 stepeni C; drugu vrednost 13.5 stepeni C sa ikonom kuće i termometra; režim auto sa simbolom meseca; ikone plamena, slavine i sunca sa kućom; traku od 0 do 24 sata sa oznakama na 0, 6, 12, 18, 24. Odštampane oznake tastera na desnoj strani: auto, menu, man, info, fav, strelica nazad. Okrugli točkić dole desno. Logotip Buderus dole levo.
1 Tehnička dokumentacija
Proizvođač u svojoj dokumentaciji opisuje kako se uređaj povezuje i podešava.
- Buderus documentation portal – Dokumentacija proizvođača, kako je navedeno u originalnom članku
- Logamatic RC310 product page – Buderus
- Logamatic RC310 operating instructions – Buderus, dokument 6720884184 (PDF, na nemačkom)
- Brochure Konnektivität – Buderus, povezivost sistema Buderus (PDF, na nemačkom)
2 Pripremite upravljačku jedinicu
2.1 Potrebna oprema
- Reduxi Controller
- Buderus Logamatic RC310, instaliran i podešen kako je opisao proizvođač (pogledajte tačku 1)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2.2 O uređaju Logamatic RC310
Činjenice iz dokumentacije proizvođača:
- Logamatic RC310 je sistemska upravljačka jedinica kompanije Buderus zasnovana na upravljačkom sistemu Logamatic EMS plus. Nije sama toplotna pumpa.
- Upravlja sa do četiri grejna kruga sa mešačima, sa do dva bojlera za toplu vodu i solarnim sistemom.
- Ima displej sa tasterima na dodir i točkić za izbor.
- Radi sa aplikacijom MyBuderus.
- Uputstvo upućuje na veb komunikacioni modul KM200 za internet vezu.
3 Povežite i podesite uređaj
Pratite uputstva proizvođača za povezivanje i podešavanje (pogledajte tačku 1).
Pripremite Modbus unit ID uređaja. Uobičajeno se koristi 1.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje uređaja u Reduxi
Pomoću ovih koraka dodajete novi uređaj ili uređujete postojeći.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i kliknite na + Add device.
Unesite osnovna podešavanja: izaberite tip uređaja i tip koji odgovaraju Vašem uređaju i unesite naziv po Vašem izboru.
5.2 Podešavanja komunikacije
Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:
| Parametar | Vrednost |
|---|---|
| Komunikacioni kanal | Kanal preko kog je uređaj povezan |
| Modbus unit ID | Obično 1
|
5.3 Napredna podešavanja
Unesite i izaberite napredna podešavanja uređaja.
5.4 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se Logamatic RC310 čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
6 Proverite očitavanja
6.1 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices u Reduxi Configurator-u.
6.2 Omogućite upravljanje putem Reduxija
Pod Devices u aplikaciji Reduxi Configurator podesite control type uređaja na AUTO. Samo tada komande strategije utiču na uređaj.
Da biste smanjili troškove energije uz dinamičke cene i dinamičke tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
✓ Rezime
Priprema (tačke 1–2): Pronađite dokumentaciju proizvođača i pripremite uređaj i Reduxi Controller.
Logamatic RC310 (tačka 3): Povežite i podesite uređaj kako proizvođač opisuje. Zabeležite Modbus unit ID (uobičajeno 1).
Dodavanje u Reduxi (tačke 4–5): Prijavite se u aplikaciju Reduxi Configurator, dodajte uređaj i testirajte komunikaciju.
Puštanje u rad (Tačka 6): Proverite očitavanja i podesite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite Modbus unit ID uređaja. Uobičajeno se koristi 1. Proverite komunikacioni kanal i vezu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
