Kako povezati toplotnu pumpu Worcester Bosch Hybrid 3000-7000iAW sa Reduxi kontrolerom

Dodajte svoju toplotnu pumpu Worcester Bosch Hybrid u Reduxi Controller.

🔧 Toplotna pumpa Worcester Bosch Hybrid · Reduxi Controller
🔢 Modbus unit ID: obično 1

📄 Preuzmite kao PDF

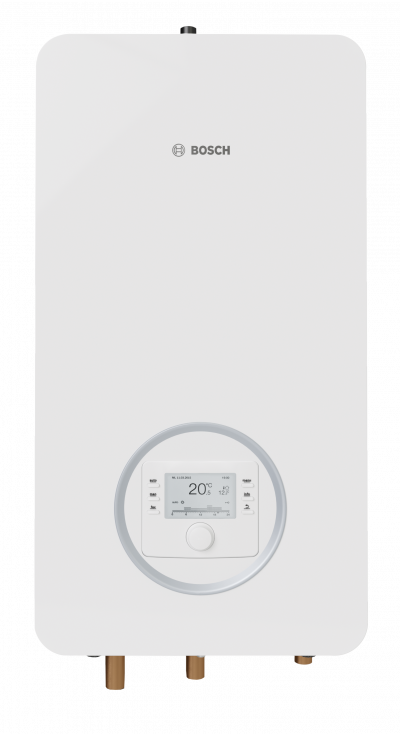

Jedinica Worcester Bosch Hybrid 7000i AW sa logotipom BOSCH i upravljačkom pločom
Worcester Bosch Hybrid 7000i AW
Tekstualni opis ove slike

Fotografija visoke bele zidne Bosch jedinice toplotne pumpe na beloj pozadini, pogled sa prednje strane. Logotip BOSCH nalazi se blizu vrha. Okrugli srebrni prsten u donjem delu okružuje malu upravljačku ploču sa displejom koji prikazuje 20 stepeni C, tasterima sa obe strane i okruglim točkićem ispod displeja. Na dnu tri bakarna cevna priključka izlaze sa donje strane.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Prijava na Reduxi veb interfejs
  4. Dodavanje toplotne pumpe u Reduxi
  5. Provera očitavanja
  6. Rezime
  7. Česti problemi
  8. Povezani članci

1 Tehnička dokumentacija

Uputstva za povezivanje i podešavanje toplotne pumpe potražite na veb stranici proizvođača.

2 Potrebna oprema

  • Reduxi Controller
  • Toplotna pumpa Worcester Bosch Hybrid
  • Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi

3 Prijavite se na Reduxi web interfejs

Reduxi veb interfejs možete da otvorite na dva načina:

Daljinski
📱
Reduxi aplikacija
Preko tunelske veze · radi sa bilo kog mesta
🖥️
Veb pregledač
U lokalnoj mreži · preko IP adrese ili reduxi.local
📱 3.1 Preko Reduxi aplikacije
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu menija (tri linije, gore levo) i izaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i sačekajte trenutak dok ne postane aktivna.
4
Otvorite configurator
Dodirnite Open configurator. Otvara se Reduxi veb interfejs.
Aplikacija Reduxi: ikona menija (2), Reduxi devices (3), dugme Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.

Aplikacija Reduxi, dugme Open configurator (korak 5) i početni ekran tunelske veze alata Reduxi Configurator (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 3.2 Preko web pregledača
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite veb pregledač i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (fabrička podrazumevana vrednost)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Ekran za prijavu na Reduxi Controller
Tekstualni opis ove slike

Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.

Početni ekran alata Reduxi Configurator nakon prijave: tok energije sa kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Veb interfejs kontrolera nakon prijave
Tekstualni opis ove slike

Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.

4 Dodajte toplotnu pumpu u Reduxi

Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.

4.1 Osnovna podešavanja

Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte ⁠tačku 3⁠) i kliknite + Add device. Zatim unesite osnovna podešavanja.

4.2 Podešavanja komunikacije

Izaberite komunikacioni kanal. Zatim unesite konfiguraciju uređaja.

Parametar Vrednost
Modbus unit ID Uobičajeno se koristi 1.

4.3 Napredna podešavanja

Unesite i izaberite napredna podešavanja.

4.4 Testiranje komunikacije

Kliknite Test communication na dnu čarobnjaka. Time se toplotna pumpa čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.

Traka sa dugmadima alata Reduxi Configurator, dugme Test communication označeno
Dugme Test communication
Tekstualni opis ove slike

Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.

Komunikacioni kanal alata Reduxi Configurator: TCP/IP, IP 192.168.50.243, port 502, dugme Done označeno
Dugme Done
Tekstualni opis ove slike

Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.

5 Proverite očitavanja

5.1 Poslednja merenja

Nakon uspostavljanja komunikacije proverite vrednosti toplotne pumpe pod Devices u aplikaciji Reduxi Configurator kao dodatni test.

5.2 Omogućite upravljanje putem Reduxija

Da biste toplotnom pumpom upravljali pomoću sistema Reduxi, podesite control type uređaja na AUTO. Samo tada komande strategije utiču na toplotnu pumpu. Za definisanje strategije pogledajte Strategies for Reduxi controller.

✓ Rezime

Priprema (tačke 1–2): Otvorite dokumente proizvođača i pripremite Reduxi Controller i laptop.

Toplotna pumpa (tačka 1): Pratite uputstva proizvođača za povezivanje i podešavanje toplotne pumpe.

Dodavanje u Reduxi (tačke 3–4): Prijavite se u aplikaciju Reduxi Configurator, dodajte uređaj i pokrenite Test communication.

Puštanje u rad (tačka 5): Proverite očitavanja i podesite control type na AUTO.

→ Česti problemi

Problem Rešenje
Test communication ne uspeva Proverite Modbus unit ID (uobičajeno 1) i komunikacioni kanal (tačka 4.2).
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži.
Prijava sa admin se odbija Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspeva, uređaj je offline Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju.
