Kako povezati Nibe toplotnu pumpu S serije (Modbus) sa Reduxi kontrolerom
Dodajte Nibe toplotnu pumpu S serije u Reduxi Controller preko Modbus-a i čitajte njene vrednosti.

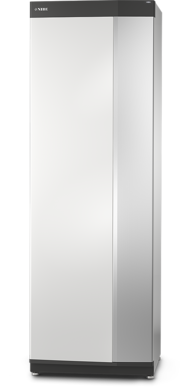

Tekstualni opis ove slike
Fotografija visokog samostojećeg unutrašnjeg modula toplotne pumpe na beloj pozadini. Svetlosivo-srebrno kućište sa tamnijom prednjom levom ivicom, crnim postoljem pri dnu i malim tamnim logotipom u gornjem levom uglu prednje strane. Nema čitljivog teksta.
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumenti proizvođača:
- Nibe professional: search documents – Uputstva na veb stranici proizvođača
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP za NIBE S seriju: meniji, port, tabele registara
- MODBUS 40: tips and tricks (PDF) – Podešavanja i povezivanje dodatne opreme MODBUS 40 (RS485)
1.2 Potrebna oprema
Ove komponente povezuju Reduxi Controller sa Nibe toplotnom pumpom:
- Reduxi Controller
- Nibe toplotna pumpa sa Modbus-om: S serija sa ugrađenim Modbus TCP/IP (softver 2.2.1 ili noviji) ili toplotna pumpa sa dodatnom opremom MODBUS 40 (RS485)
- Mrežna veza toplotne pumpe (Wi‑Fi ili Ethernet) za Modbus TCP/IP
- RS485 kabl, samo za vezu sa MODBUS 40
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
2 Aktivirajte Modbus na toplotnoj pumpi
Koristite jedan od dva tipa veze. Oba su navedena za Nibe na listi podržanih uređaja.
2.1 Modbus TCP/IP (S serija)
502.Toplotna pumpa prihvata veze samo iz privatnih opsega adresa (10.x.x.x, 172.16–31.x.x, 192.168.x.x). U meniju 7.5.9 možete ograničiti pristup na pouzdanu IP adresu ("IP address restriction"). Ako to koristite, unesite IP adresu uređaja Reduxi Controller.
2.2 Modbus RTU preko RS485 (MODBUS 40)
Dodatna oprema MODBUS 40 povezuje toplotnu pumpu preko RS485 sa Modbus RTU. Podrazumevana podešavanja:
| Parametar | Vrednost |
|---|---|
| Brzina prenosa (baud rate) | 9600 |
| Data bits | 8 |
| Parity | nema |
| Stop bits | 1 |
| Slave adresa |
1 (0x01) za MODBUS 40 verzije 7 ili niže. Od verzije 10 adresa se može promeniti. |
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodajte toplotnu pumpu u Reduxi
Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte tačku 3) i kliknite Add device.

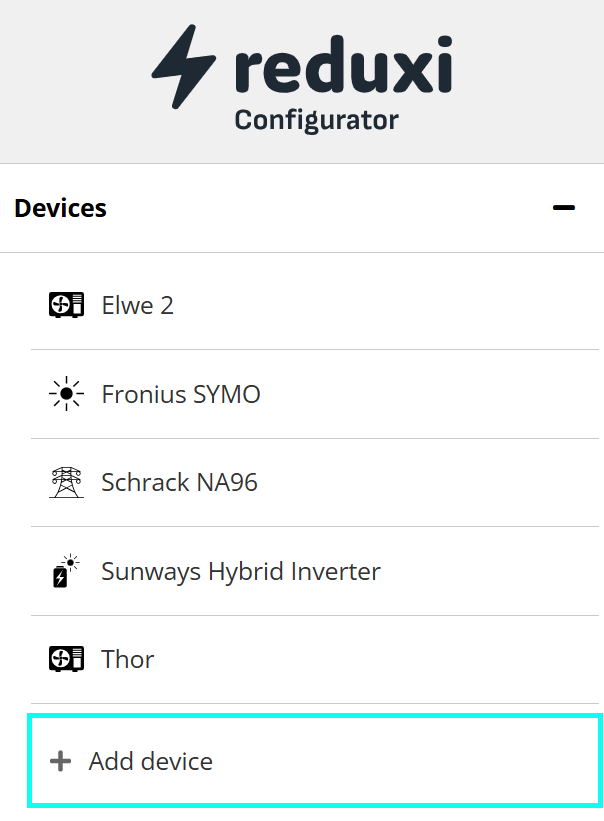

Tekstualni opis ove slike
Snimak ekrana liste uređaja u Reduxi Configurator. Zaglavlje: reduxi logotip sa tekstom Configurator na svetlosivoj pozadini. Naslov odeljka Devices sa ikonom minus. Stavke uređaja redom: Elwe 2 (ikona toplotne pumpe); Fronius SYMO (ikona sunca); Schrack NA96 (ikona dalekovodnog stuba); Sunways Hybrid Inverter (baterija sa ikonom sunca); Thor (ikona toplotne pumpe). Ispod poslednje stavke je dugme Add device sa ikonom plus, označeno cijan okvirom. Ostatak slike desno je prazan beo.
Unesite osnovna podešavanja uređaja:
- Tip uređaja:
HVAC - Type:
Nibe S-series - Name: naziv po Vašem izboru, na primer Nibe S-series
Zatim kliknite Next.
4.2 Podešavanja komunikacije
Izaberite komunikacioni kanal i unesite konfiguraciju uređaja:
| Parametar | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Veza | TCP/IP |
RS485 |
| IP adresu | IP adresa toplotne pumpe (meni 3.1.13) | – |
| Port | 502 |
– |
| Modbus unit ID | Obično 1
|
Uobičajeno 1 (slave adresa uređaja MODBUS 40) |
| Serijska podešavanja | – |
9600 bauda, 8 bitova podataka, bez parnosti, 1 stop bit (podrazumevane vrednosti uređaja MODBUS 40) |
Zatim unesite i izaberite napredna podešavanja.
4.3 Testiranje komunikacije
Kliknite Test communication na dnu čarobnjaka. Time se Nibe toplotna pumpa čita jednom i ništa se ne čuva. Ako test uspe, kliknite Done: samo Done kreira uređaj.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
5 Proverite očitavanja
5.1 Poslednja merenja
Nakon uspostavljanja komunikacije proverite vrednosti pod Devices – Nibe S-series u aplikaciji Reduxi Configurator kao dodatni test.
5.2 Upravljanje pomoću sistema Reduxi
Lista podržanih uređaja prikazuje Nibe Modbus stavke sa nivoom integracije Read. Reduxi čita vrednosti preko Modbus-a. Komande strategije ne upravljaju toplotnom pumpom preko Modbus-a.
Da biste Nibe toplotnom pumpom upravljali pomoću radnih režima SG-ready kontakata, pogledajte How to connect Nibe heat pump with Reduxi Gateway. Reduxi strategije opisane su u članku Strategies for Reduxi controller.
✓ Rezime
Priprema (tačke 1–2): Otvorite Nibe dokumente. Kod S serije aktivirajte Modbus TCP/IP u meniju 7.5.9. Sa dodatnom opremom MODBUS 40 aktivirajte je u meniju 5.2 i povežite RS485.
Nibe toplotna pumpa (tačka 2): Zabeležite IP adresu toplotne pumpe (meni 3.1.13). Toplotna pumpa koristi port 502.
Dodavanje u Reduxi (tačke 3–4): Prijavite se na Reduxi veb interfejs. Dodajte uređaj sa tipom HVAC i Nibe S-series, unesite komunikaciona podešavanja i testirajte komunikaciju.
Puštanje u rad (tačka 5): Proverite poslednja merenja. Modbus integracija je samo za čitanje.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva preko Modbus TCP/IP | Proverite da li je Modbus TCP/IP aktiviran u meniju 7.5.9 i da li je softver verzije 2.2.1 ili novije. Proverite IP adresu i port 502 (pogledajte tačku 4). Ako koristite ograničenje IP adrese, unesite IP adresu uređaja Reduxi Controller (pogledajte tačku 2). |
| Nema podataka preko RS485 | Proverite A/B polaritet (zamenite A i B radi testa), serijska podešavanja i Modbus unit ID (pogledajte tačku 2). |
| Strategija ne upravlja toplotnom pumpom | Modbus integracija je samo za čitanje (pogledajte tačku 5). Za upravljanje koristite SG-ready vezu. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
