1. Kako da se povežem i konfigurišem
Molimo vas pogledajte uputstva na veb stranici proizvođača - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.
2. Kako da konfigurišem fizičku konekciju na toplotnu pumpu preko EVU kontakta za podršku Smart Grid-u?

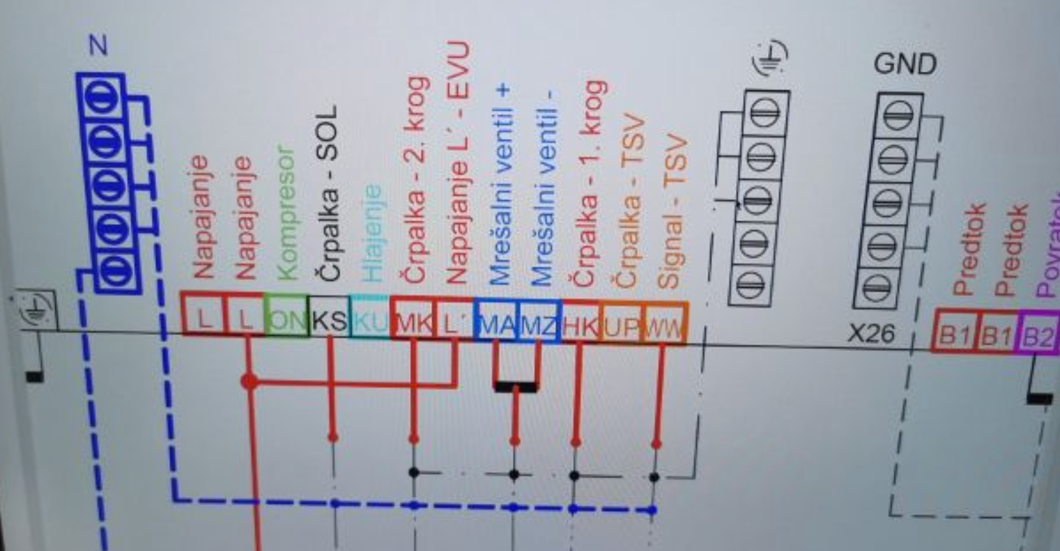

2.1 Pronađite EVU kontakt na toplotnoj pumpi
Pogledajte primer ispod.

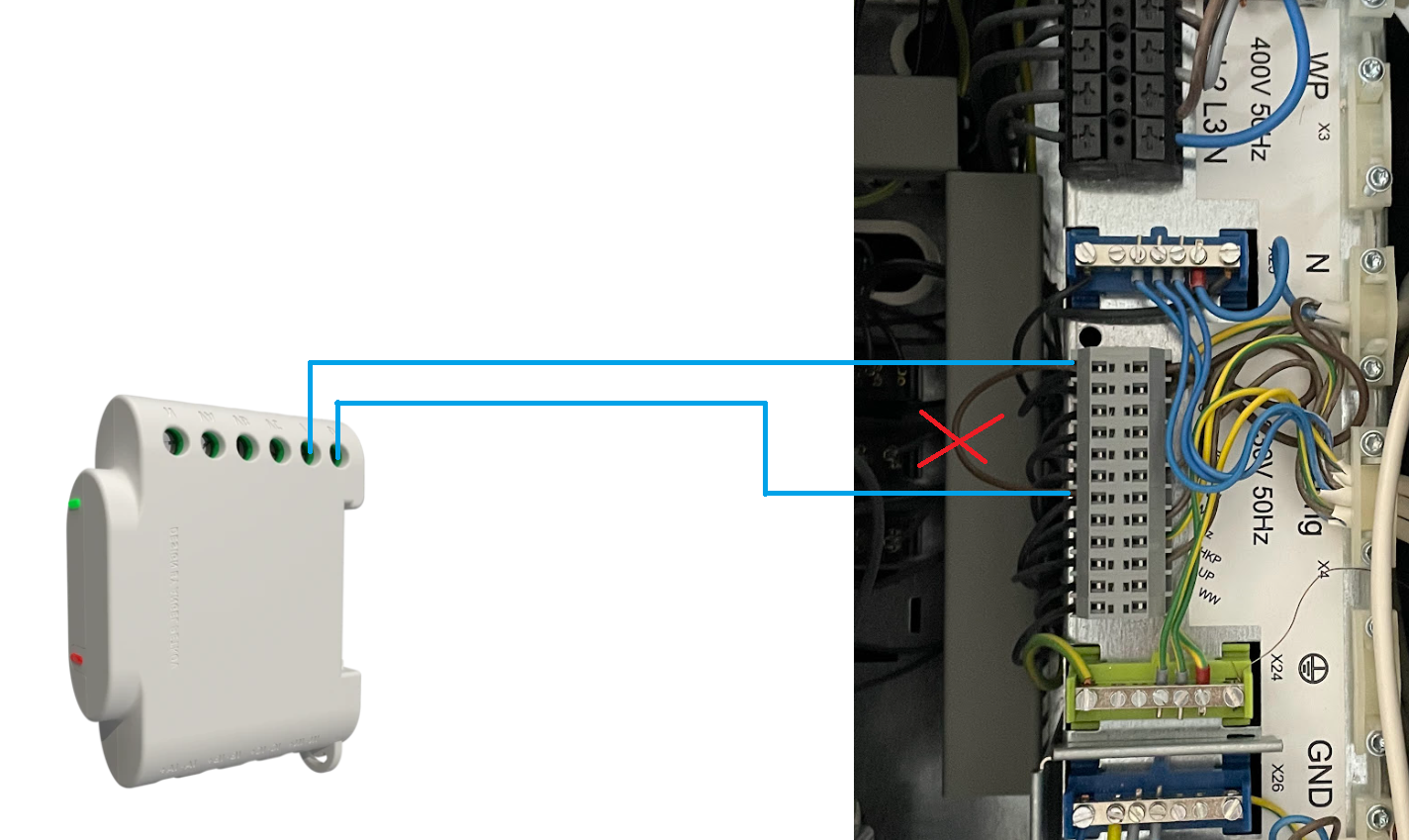

2.2 Povežite EVU kontakt na Shelly
Uzmite žicu sa EVU kontakta i povežite je na Shelly "I" (Ulaz) kontakt, koji je došao od "L" napajanja na Stiebel Eltron. Sa "O" (Izlaz) kontakta na Shelly-ju, uzmite žicu do "EVU" kontakta "L'" na toplotnoj pumpi Stiebel Eltron.
2.3. Konfigurišite Shelly korisnički interfejs
Sada pritisnite dugme na Shelly UI-ju da uključite ili isključite I/O prekidač. Proverite da li je EVU aktivan kada je normalno zatvoren ili normalno otvoren. Stiebel Eltron je po defaultu podešio ovaj kontakt da bude uvek zatvoren kako bi CH radio. Ako je otključan, EVU kontakt je aktiviran. Dakle, ovo znači da je normalno zatvoren i to treba da se postavi u skladu sa tim u Shelly 3EM.
3. Dodajte uređaj u Reduxi Configurator
Prvo, možete se prijaviti u Reduxi Configurator koristeći Reduxi Configurator preko pretraživača.
1. Kliknite Dodaj uređaj
2. Unesite osnovna podešavanja
3. Odaberite komunikacioni kanal
4. Unesite konfiguraciju uređaja
5. Unesite i izaberite Napredna podešavanja
4. Konfigurišite pravu strategiju u Reduxi Configurator-u
Dodajte strategiju u Reduxi kontroler (ON/OFF strategija) i definišite kada će ovaj kontakt biti "otvoren". Možete da odredite da će biti otvoren kada dostigne granicu na mernom uređaju za mrežu.
