1. Kako da konfigurišem M-Bus interfejs na meraču Landis+Gyr E450?

Da biste konfigurisali merač energije, pratite Kako da konfigurišem Landis+Gyr E350 ili E450 u MAP120 alatu.

2. Fizička veza

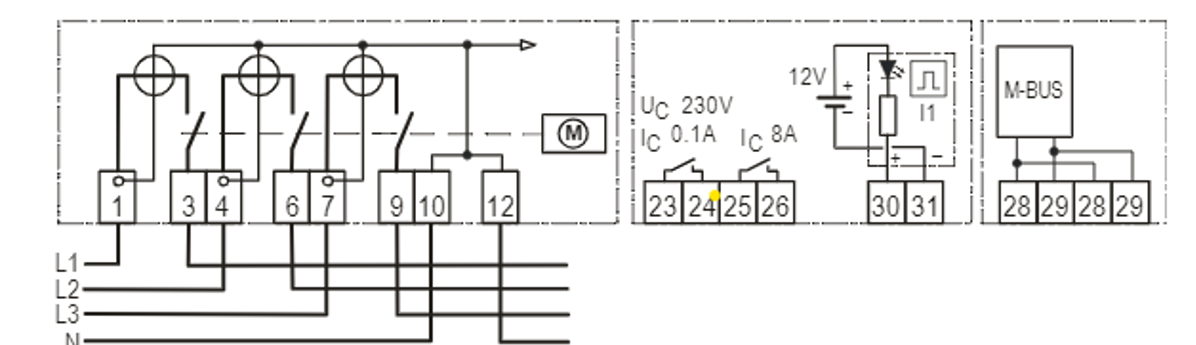

Molimo vas da povežete M-BUS na meraču energije direktno na Reduxi Landis Converter RS485-M-BUS. Molimo vas da koristite PIN-ove 28 i 29 na meraču energije, kao što je prikazano na slici ispod.

Sa Reduxi Landis Converter RS485 strane, molimo vas da se povežete sa Reduxi Controller ili Reduxi Gateway, i izaberite port jedan ili port dva:

A->A

B->B

GND->GND

Na interfejsu, pojavila se zelena svetlost i trepćuća žuta boja. Ako žuta boja ne trepće, merač energije nije podešen od strane elektrodistribucije i ne šalje podatke.

3. Dodaj uređaj u Reduxi Configurator

Prvo, možete da se ulogujete u Reduxi Configurator koristeći Reduxi Configurator preko pretraživača.

1. Kliknite na Dodaj Uređaj

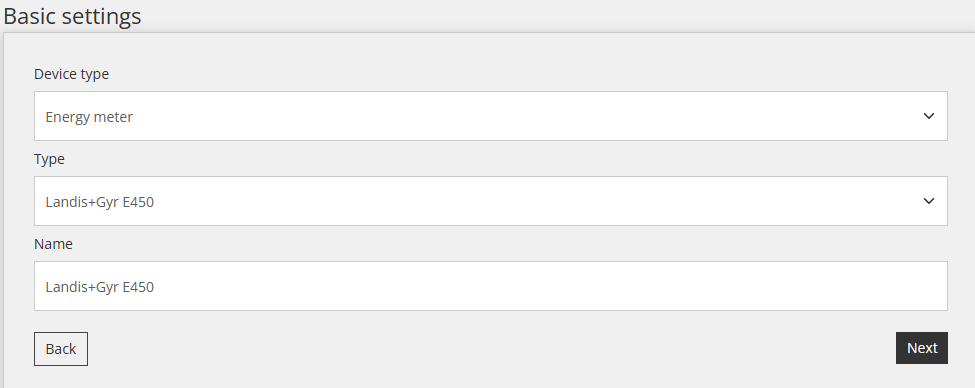

2. Unesite Osnovna Podešavanja

3. Izaberite Kanal Komunikacije

4. Izaberite Konfiguraciju Uređaja

Blok šifre i parametri ključa autentifikacije su opcioni, u zavisnosti od načina na koji distributer konfiguriše merač energije.

5. Testirajte komunikaciju

5. Unesite i izaberite Napredna podešavanja
