1. Introduction

Welcome to the world of Reduxi which allows you to take control of energy costs and efficient use of electricity for sustainable development. Main features:

• Peak power management,
• Solar power plant production management,
• Optimisation of electricity consumption.

Accurate measurement and energy consumption analysis are the first steps towards energy reduction. To achieve this goal, you need the right technology. Reduxi Converter enables the connection of P1 meters to Reduxi system via Reduxi Controller.

2. Connection instructions

Reduxi Converter P1 WiFi prvo mora biti povezan s WiFi mrežom. Zatim morate povezati Reduxi Converter s Reduxi Controllerom putem novo uspostavljene TCP/IP veze.

Pogledajte i ovaj dokument: Povežite P1-WiFi pretvarač na Reduxi

• Povežite Smart meter s RJ12 kablom na Reduxi Converter (provjerite odgovara li redoslijed žica u RJ12 kablu na obje strane RJ12 kabela). U pakiranju je ispravan kabel.
• Zelena LED lampica na pretvaraču trebala bi početi svijetliti.

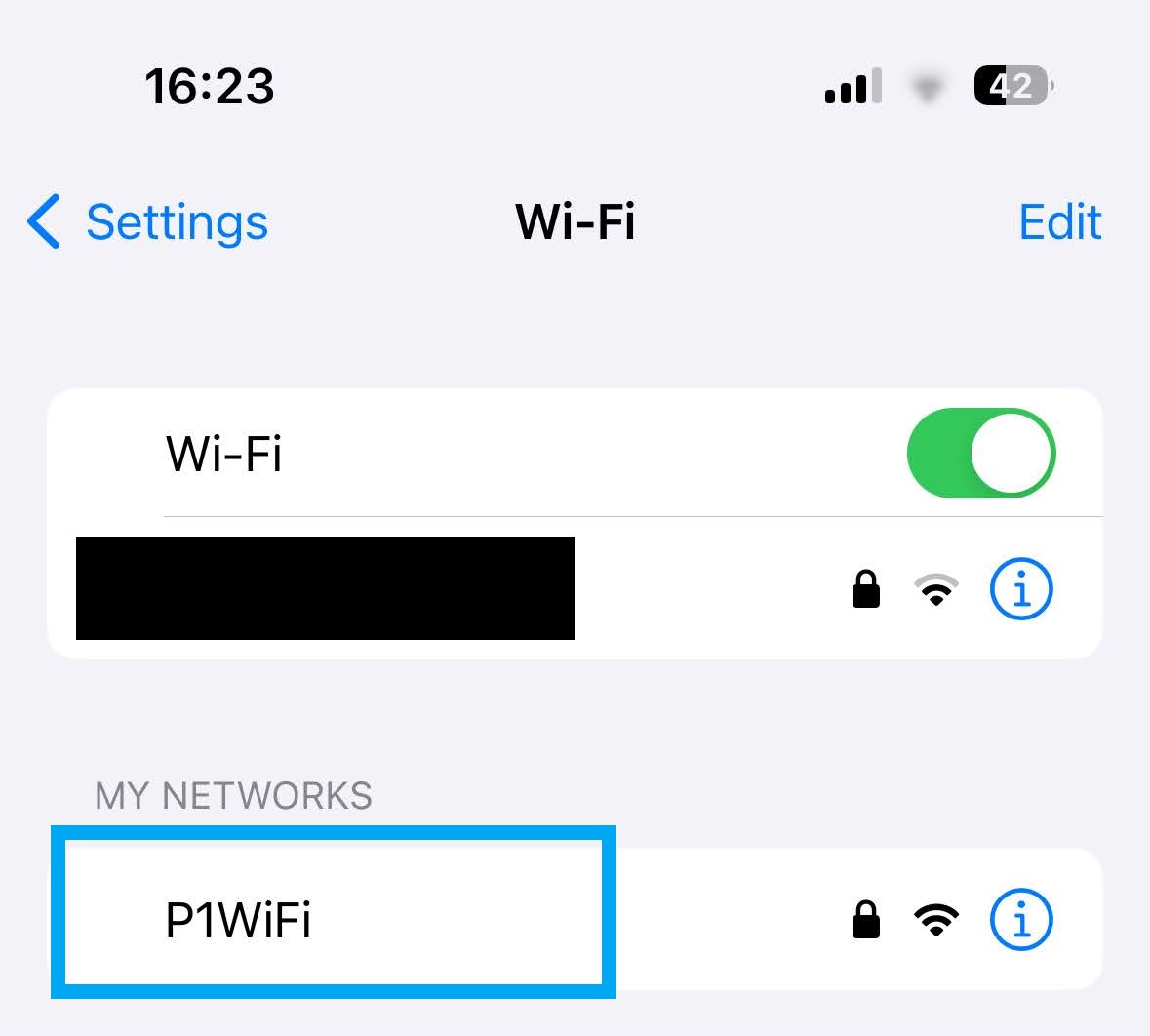

• Idite na WiFi mreže pomoću telefona ili računala i povežite se na WiFi mrežu pod nazivom "P1WIFI".

• Ako se prozor ne pojavi automatski, otvorite svoj preglednik i idite na http://p1wifi.local
• Koristite korisničko ime "admin" i lozinku "admin" za prijavu.
• Povežite pretvarač s lokalnom WiFi mrežom konfiguracijom postavki bežične mreže (preporučujemo postavljanje statičke IP adrese).
• Pritisnite Spremi, a sada se povežite sa svojim mobilnim telefonom ili računalom na istu wifi lokalnu mrežu na koju ste povezali pretvarač.

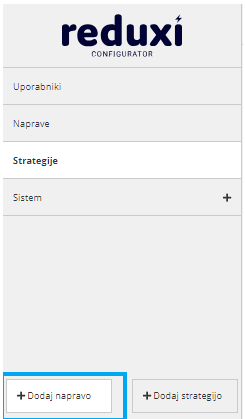

• Povežite se s Reduxi Controllerom, odlaskom na http://reduxi.local, prijavite se i odaberite "Dodaj uređaj".

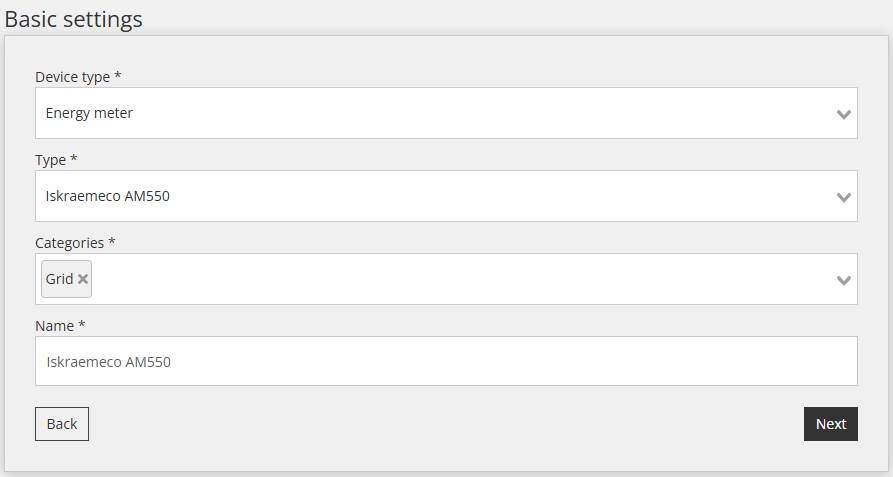

• Odaberite "Merač energije" i tip pametnog brojila s P1 priključkom koji želite dodati (npr. Iskraemeco AM550). Ostala polja mogu se ostaviti zadana. Na primjer:
  • Odaberite vrstu uređaja: Merač energije,
  • Odaberite vrstu: Iskraemeco AM550,
  • Odaberite kategoriju: Mreža,
  • I definirajte ime.

Napomena, neki mjerači energije nisu kompatibilni s P1 protokolom.

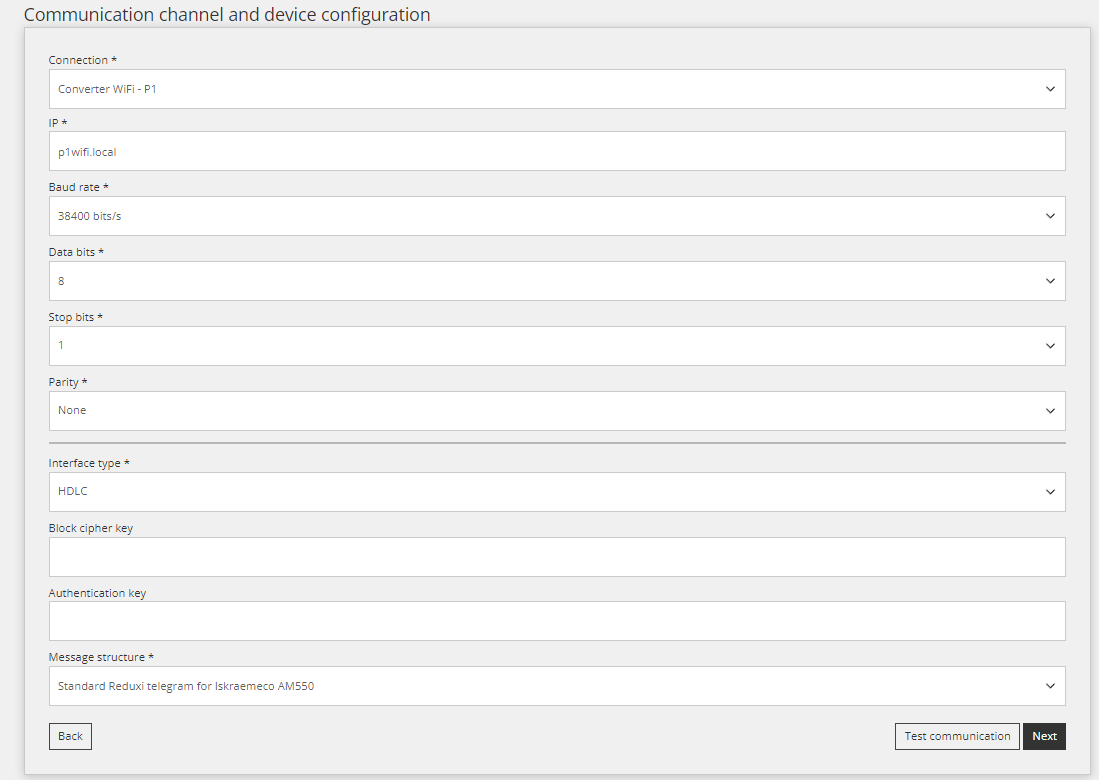

• Na sljedećem zaslonu odaberite vrstu veze: "Converter WiFi - P1"
• Unesite IP adresu Reduxi Converter P1 WiFi ili upišite p1wifi.local. NAPOMENA: poslednji parametar "Struktura poruke" može se razlikovati ovisno o tome gdje se nalazi vaš mjerač (tj. druga država) i mora se promijeniti u skladu s tim. Ostatak se može ostaviti zadanim.



• Probna komunikacija se vrši preko gumba "Test communication" na dnu, odmah nakon što su sva polja Komunikacijski kanal unesena.

• Postoje dva različita slučaja komunikacijskog odgovora.

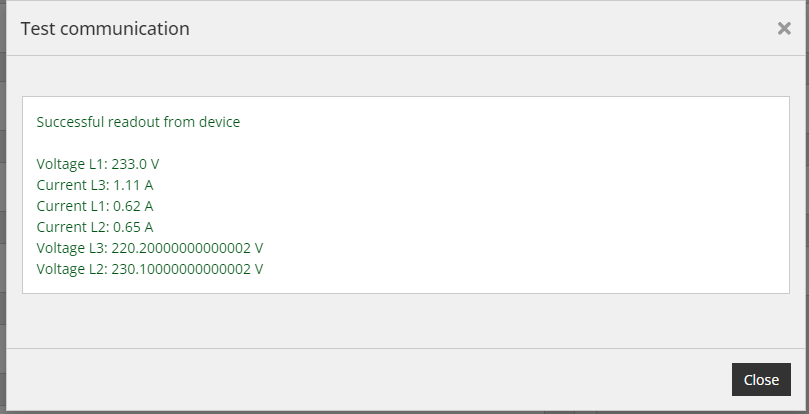

  • 1. slučaj: komunikacija radi ispravno

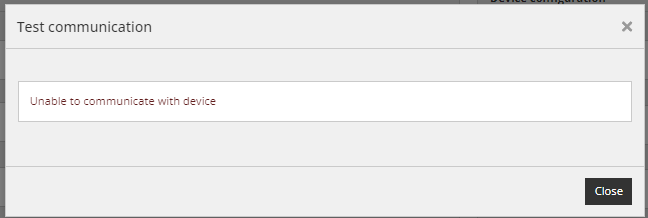

• 2. slučaj: Nije moguće komunicirati s uređajem

• Ako komunikacija radi odaberite "gotovo" i uređaj je dodan.
• Ako komunikacija ne funkcionira, pokušajte sljedeće
  • Proverite i eksperimentišite sa "Strukturom poruke"
  • Proverite da li je Konvertor pravilno povezan sa mrežom. Možete pokušati da se povežete sa Konvertorom koristeći svoj pretraživač otvaranjem http://p1wifi.local ili IP adrese koju ste konfigurisali.
  • Proverite sve korake date u ovom dokumentu.
  • Kontaktirajte vašeg DSO (operator sistema za distribuciju) da biste konfigurisali električno brojilo u skladu s tim. Objasnite da vam je potreban merač da redovno prijavljuje merenja.

Za konfiguraciju/instalaciju softvera, posetite veb stranicu gde možete pronaći najnoviju dokumentaciju:

support.reduxi.eu.

Kompatibilni uređaji

WiFi konverter Reduxi P1 je kompatibilan sa meračima energije koji slede standard P1. Na primer:

- Iskraemeco AM550

3. Specifikacije

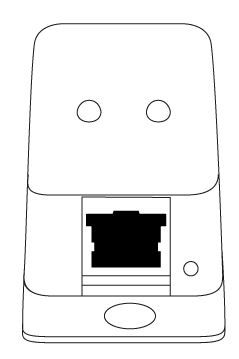

3.1. Dimenzije

• Kućište stola koje se može pričvrstiti.
• Dimenzije: 35,4 x 70,4 x 22 mm.
• Zaštita: <IP20.
• Težina: 30 g.

3.2. Tehnički podaci

3.3. Konektori za povezivanje

3.3.1. RJ12 konektori

Slika 2: Konektori za komunikaciju RJ12 (označeni brojem 2).

1. +5V DC napajanje.
2. Zahtev za liniju podataka - izlaz.
3. Data GND.
4. NC - nije povezan.
5. Linija podataka - ulaz.
6. Napajanje GND.

• Komunikacija preko P1 izlaza.
• Nivo napona: 0 V - 5 V.

3.3.2. LED indikatorske lampice

	Zelena LED: Napajanje je aktivno.
	Ljubičasta LED treperi: Uređaj je povezan s vašom kućnom Wi-Fi mrežom i podaci se prenose.
	Plava LED treperi: Uređaj je povezan s vašom kućnom Wi-Fi mrežom i NE prenose se podaci.
	Crvena LED UKLJUČENA: Uređaj NIJE povezan s vašom kućnom Wi-Fi mrežom i podaci se prenose.

4. Opće upute za uporabu

• Korištenjem ovog uređaja prihvaćate Pravila o privatnosti i Uvjete i odredbe
• Pročitajte i sačuvajte ove instrukcije za buduću upotrebu. Pridržavajte se svih upozorenja i smernica.
• Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
• Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
• Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
• Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
• Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sprej za čišćenje.
• Otvori: Ne umećite predmete u otvore.
• Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
• Premještanje: Isključite proizvod iz napajanja prije premještanja.
• Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
• Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
• Kabl za napajanje: Instalirajte kabl za napajanje sigurno i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju od predmeta koji bi ga mogli stisnuti ili uvrnuti.
• Dodaci: Koristite samo dodatke ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja tokom grmljavinske oluje ili ako se neće koristiti duže vreme.
• Zahtevi za napon: Povežite proizvod samo na utičnicu koja odgovara zahtevima za napon navedenim u ovim uputstvima.
• Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvek dostupan i funkcionalan.
• Električno opterećenje: Ne preopterećujte električne utičnice, produžne kablove ili ploče prekidača.

Proizvođač

Naziv: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40

Dokument

Namjena: Reduxi Converter P1 WiFi

Verzija: V1.0 12.2022
