Kako povezati punjač go-e Charger Gemini flex sa Reduxi kontrolerom
Povežite svoj go-e Charger Gemini flex sa uređajem Reduxi Controller preko Wi‑Fi mreže i OCPP. Reduxi može smanjiti Vaš račun za struju za 70%.
Tekstualni opis ove slike

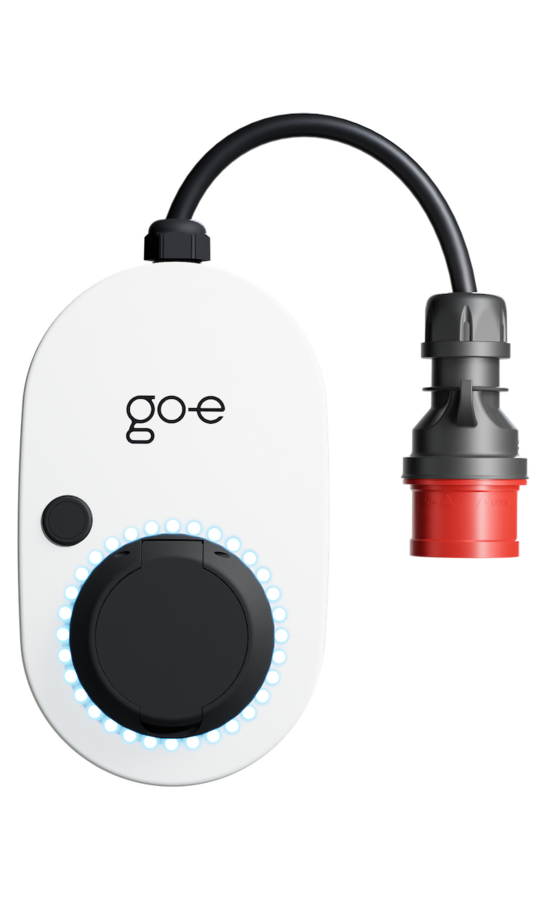

Fotografija belog wallbox punjača za električna vozila go-e na beloj pozadini. Ovalno belo kućište sa crnim logotipom go-e na prednjoj strani, malim okruglim crnim dugmetom gore levo i crnom utičnicom za punjenje sa prstenom malih svetloplavih LED dioda u donjem delu. Crni kabl izlazi iz gornjeg dela kućišta kroz kablovsku uvodnicu, savija se udesno i završava sivim i crnim trofaznim CEE utikačem sa crvenim prstenom i crvenom prednjom stranom.
1 Tehnička dokumentacija
Dokumenti proizvođača za punjač go-e:
- Datasheet go-e Charger Gemini flex (Dutch) – Tehnički podaci za varijante od 11 kW i 22 kW.
- go-e Charger Gemini flex product page – Informacije o proizvodu kompanije go-e.
- go-e manuals and downloads – Pregled uputstava kompanije go-e.
2 Potrebna oprema
Potrebno vam je:
- Reduxi Controller
- go-e Charger Gemini flex, instaliran i priključen na napajanje
- go-e kartica za resetovanje (isporučuje se uz punjač)
- Pametni telefon sa aplikacijom go-e (iOS ili Android)
- Wi‑Fi mreža na koju se mogu povezati i Reduxi Controller i go-e Charger
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Instalirajte aplikaciju go-e
Za instalaciju aplikacije koristite QR kodove ili linkove.
3.1 iOS
Tekstualni opis ove slike
QR kod na plavoj pozadini. U sredini QR koda nalazi se logotip go-e. Ispod je značka Apple App Store sa nemačkim tekstom Laden im App Store [Download on the App Store]. QR kod vodi do aplikacije go-e u Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Tekstualni opis ove slike
QR kod na plavoj pozadini sa logotipom go-e u sredini. Ispod je značka Google Play sa nemačkim tekstom JETZT BEI Google Play [Get it on Google Play]. QR kod vodi do aplikacije go-e u Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Podesite punjač go-e
Nakon što je punjač instaliran i priključen na napajanje, podesite ga u aplikaciji i povežite sa svojom Wi‑Fi mrežom.
4.1 Povežite novi go-e Charger
Tekstualni opis ove slike
Snimak ekrana tri ekrana aplikacije go-e (Android telefon), sleva nadesno. Ekran 1 (vreme 10:45), naslov Add or setup device: mreža slika go-e uređaja (wallbox punjači sa kablovima, kontroler za DIN šinu sa displejom, beli i crni wallbox uređaji); plavo dugme ispod (crveni okvir, 1.) za podešavanje go-e uređaja i sivo dugme Add go-e device. Ekran 2 (vreme 10:55, zasivljena pozadina): ista mreža uređaja; dijalog Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Dugmad Cancel i Agree (Agree označeno crvenim okvirom i 2.). Ekran 3 (vreme 11:00), naslov Setup new device: tekst Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografija kartice sa naslovom go-e Charger RESET CARD (RFID) sa tekstom: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [nemački: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (ostatak zacrnjen); Hotspot SSID: go-e-254 (ostatak zacrnjen); Hotspot key: b6ac33 (ostatak zacrnjen); QR kod na desnoj strani. Ispod kartice: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Plavo dugme na dnu (crveni okvir, 3.) za skeniranje QR koda.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje punjača u Reduxi
Kreirajte OCPP konfiguraciju između punjača go-e Charger i uređaja Reduxi Controller.
6.1 Osnovne postavke
Prijavite se u lokalni Reduxi Configurator (pogledajte tačku 5) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku izaberite osnovna podešavanja:
- Tip uređaja:
EV charger - Type:
OCPP 1.6 - JSON - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 1 Basic settings. Traka napretka: korak 1 Basic settings (aktivno, tamni krug), korak 2 Communication channel (sivo). Obrazac Basic settings: Device type *: EV charger (padajuća lista); Type *: OCPP 1.6 - JSON (padajuća lista); Name *: go-e Charger (tekstualno polje). Dugmad: Back (levo, sa okvirom) i Next (desno, tamno).
6.2 Postavke komunikacije
Drugi korak podešava komunikacioni kanal za OCPP. Definišite Device identifier (po Vašem izboru). Reduxi Controller automatski generiše URL za OCPP JSON 1.6. Dodajte /Device ID na kraj ovog URL-a.
| Parametar | Vrednost |
|---|---|
| Identifikator uređaja | Naziv po vašem izboru, na primer my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Generiše ga kontroler, prikazan je na dnu stranice. Dodajte /Device ID na kraj. Primer: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 2 Communication channel. Traka napretka: 1 Basic settings (završeno), 2 Communication channel (aktivno), 3 Advanced settings (sivo). Naslov odeljka: Communication channel and device configuration. Polja: Device identifier *: my_station_ID1 (plavo istaknut okvir); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (napomena: In effect when manual override is selected); Forward communication to backend OCPP server: prazno; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (samo za čitanje, plavo istaknut okvir, ikona za kopiranje sa desne strane). Dugmad: Back (levo), Test communication (sa okvirom) i Next (tamno) desno.
IP adresa, putanja i Device identifier potrebni su Vam u tački 7.
7 Podesite OCPP u aplikaciji go-e
Nalepite OCPP podatke uređaja Reduxi Controller u OCPP podešavanja aplikacije go-e.
Tekstualni opis ove slike
Snimak ekrana tri ekrana aplikacije go-e (Android telefon, statusna traka 09:02, baterija 85 %), sleva nadesno. Ekran 1 (kartica Charger): zaglavlje Go-E_Charger sa Device List; tekst No car connected, Plug in the cable to start charging your car; slika belog punjača go-e; dugme Start (zasivljeno); režimi Eco (Eco-friendly & cost-effective), Basic (izabrano, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Donje kartice: Charger, Eco, Information, Settings. Crveni okvir sa brojem 1. označava karticu Settings. Ekran 2 (Settings): stavke Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); plavi baner Help us improve! sa dugmetom Share Feedback. Crveni okvir sa 2. označava stavku Connection. Ekran 3 (Connection): stavke Wi-Fi: (naziv mreže izostavljen); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; plavi baner Help us improve! sa Share Feedback. Crveni okvir sa 3. označava stavku MQTT (vrednost Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Tekstualni opis ove slike
Snimak ekrana dva ekrana aplikacije go-e (Android telefon), sleva nadesno. Ekran 1 (OCPP, vreme 09:03, baterija 85 %): strelica za nazad i naslov OCPP; prekidač OCPP: uključen (označeno crvenim 4.); odeljak About OCPP sa tekstom: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; stavka OCPP Server: ws://192.168.1.138/... (označeno crvenim okvirom i 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; donje kartice Charger, Eco, Information, Settings (aktivno Settings). Ekran 2 (OCPP server, vreme 09:04, baterija 84 %): naslov OCPP server; polje URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; dugme Paste from clipboard; Protocol: WSS / WS (izabrano WS); Username; Password; Host: 192.168.1.138 (crveni okvir, 6.); Path: /ocpp/1.6/json/GO-E_Charger (crveni okvir, 7.); Append SN to URL: polje nije označeno; dugme Save changes (plavo).
8 Testirajte komunikaciju
Kliknite Done u čarobnjaku ako to niste već uradili: samo Done kreira uređaj. Zatim pokrenite test komunikacije.
Tekstualni opis ove slike
Snimak ekrana liste uređaja u Reduxi Configurator. Zaglavlje: logotip reduxi sa tekstom Configurator. Odeljak Devices (ikona minus). Stavke: Elwa 2 (ikona toplotne pumpe); Fronius SYMO (ikona sunca); SunSpec (ikona sunca); Thor (ikona toplotne pumpe); go-e Charger (ikona automobila, označeno crvenim okvirom). Ispod: dugme Add device sa ikonom plus.
Tekstualni opis ove slike
Snimak ekrana Reduxi stranice uređaja "Devices / go-e Charger" sa zelenim statusom "Connected" gore desno. Kartice: Last measurements, Analyze, Archive, Details; kartica Details je izabrana i označena crvenim okvirom. Levi panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Desni panel "Advanced configuration (optional)" sa prekidačima, svi postavljeni na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Donji red padajućih lista: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Tekstualni opis ove slike
Snimak ekrana donjeg dela kartice Details uređaja u Reduxi Configurator. Vidljiva polja: padajuća lista (prazna, odsečena na vrhu); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (samo za čitanje, ikona za kopiranje). Dugmad na dnu: Delete device (levo, sa okvirom); Test communication (sa okvirom, označeno crvenim okvirom) i Save (tamno) desno. Mali sivi tekst u podnožju dole desno: Office | TRBE-3336-4BLI-Z595.
Test daje jedan od tri rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication u Reduxi Configurator sa krstićem za zatvaranje u gornjem desnom uglu. Tekstualno polje sa zelenom porukom: Successful readout from device. Dugme: Close (tamno, dole desno). Stranica iza dijaloga je zasivljena.
Tekstualni opis ove slike
Snimak ekrana dijaloga sa naslovom "Test communication" sa dugmetom za zatvaranje (x) gore desno. Prvo polje: "Unable to communicate with device." Drugo polje: "Number of devices found on OCPP - JSON 1.6: 1" i "Device identifier: my_station_ID1". Dugme dole desno: Close.
Tekstualni opis ove slike
Snimak ekrana dijaloga pod nazivom "Test communication" sa dugmetom za zatvaranje (x) gore desno, prikazanog iznad zatamnjene stranice. Prvi okvir: "Unable to communicate with device." Drugi okvir: "Number of devices found on OCPP - JSON 1.6: 0". Dugme dole desno: Close.
9 Provera očitavanja
9.1 Poslednja merenja
Nakon što test uspe, proverite očitavanja pod Devices – Last measurements u aplikaciji Reduxi Configurator.
Tekstualni opis ove slike
Snimak ekrana prikaza Last measurements uređaja u Reduxi Configurator. Kartice: Last measurements (aktivno), Analyze, Archive. Gore desno: padajuća lista intervala osvežavanja Each second i dugme za osvežavanje. Kartica Control type: dugmad Auto (izabrano, tirkizno), Manual, Off, Boost; vremenska oznaka 10. 05. 2024 07:28:27. Kartica Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (vremenske oznake od 10. 05. 2024 07:28:45 do 07:28:46). Kartica Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Kartica Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Kartica Other: Control type AUTO; State name AVAILABLE; Communication error OFF (vremenska oznaka 07:28:42).
9.2 Nadzor i upravljanje
Nakon što dodate uređaj u Reduxi Configurator, pratite ga i upravljajte njime u Reduxi cloud aplikaciji.
Da biste punjenjem upravljali prema dinamičkim cenama i dinamičkim tarifama, podesite control type punjača na AUTO pod Devices i definišite strategiju kako je opisano u članku Strategies for Reduxi controller.
✓ Rezime
Priprema (tačke 1–4): Prikupite dokumente i opremu, instalirajte aplikaciju go-e i povežite punjač na Wi‑Fi mrežu kontrolera.
Punjač go-e (tačka 7): Uključite OCPP u aplikaciji go-e i unesite host i putanju uređaja Reduxi Controller.
Dodavanje u Reduxi (tačke 5–6, 8): Prijavite se, dodajte OCPP 1.6 - JSON uređaj, definišite Device identifier i pokrenite Test communication.
Puštanje u rad (tačka 9): Proverite poslednja merenja i postavite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nije podešen ili se razlikuje. Naziv na kraju putanje u aplikaciji go-e mora tačno odgovarati vrednosti Device identifier (tačka 6.2, tačka 7). |
| Test communication: No device with OCPP 1.6 communication is found | Proverite da li je OCPP uključen u aplikaciji go-e i da li su host i putanja ispravni (tačka 7). Punjač i kontroler moraju biti u istoj Wi‑Fi mreži (tačka 4.1). |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
