Povežite Reduxi sa hibridnim invertorom Deye. Komunikacija je postavljena sa RS-485 konekcijom  i koristi Modbus protokol. Reduxi može smanjiti vaš račun za struju za 70%.



Image of Hybrid Inverter Deye (1phase)              Image of Hybrid Inverter Deye (3phase LV)



        Image of Hybrid Inverter Deye (3phase HV)

Specifični modeli:

• SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3.6-8kW | Single Phase | 2 MPPT | Hybrid Inverter | LV Battery Supported --> Link to user manual: User manual |  Single phase Hybrid Inverter Low-Voltage (LV)
• SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trofazni | 2 MPPT | Hibridni invertor | LV baterija podržana --> Link do uputstva za korisnike: Uputstvo za korisnike | Trofazni hibridni invertor niskog napona (LV)

• SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trofazni | 2 MPPT | Hibridni invertor | HV baterija podržana --> Link do uputstva za korisnike: Uputstvo za korisnike | Trofazni hibridni invertor visokog napona (HV)

Важна информација!:

Ако је изабрана инсталација за Ниски напон (LV), за приступ Modbus интерфејсу може се користити само RTU веза.

Ако је изабрана инсталација за Високи напон (HV), такође се може користити Solarman кључ са Modbus TCP/IP за приступ Modbus интерфејсу.

1. Fizička veza između Reduxi-ja i Deye hibridnog invertora

Da biste povezali Reduxi kontroler sa hibridnim invertorom Deye, fizička serijska veza RS-485 na obe strane mora da bude pravilno postavljena.



1.1 Reduxi controller side of RS-485 connection

Sve relevantne informacije o konekciji se mogu pronaći na sajtu Reduxi kontrolera pod tačkom 2.3.4 Komunikacioni interfejsi.



1.2 Hybrid Inverter side of RS-485 serial connection

Hybrid Inverter Deye uses RJ-45 connector for physical connection to Modbus port. Uputstva sadrže informacije o tome gde se portovi nalaze.



Jednofazni hibridni invertor LV:

• Prava slika za jednofazni hibridni invertor koja pokazuje gde se ModBUS port nalazi u hibridnom invertoru na ploči. Dodatno, slika za pravilno ožičenje je data sa desne strane, VAŽNO.



Trofazni hibridni invertor LV:

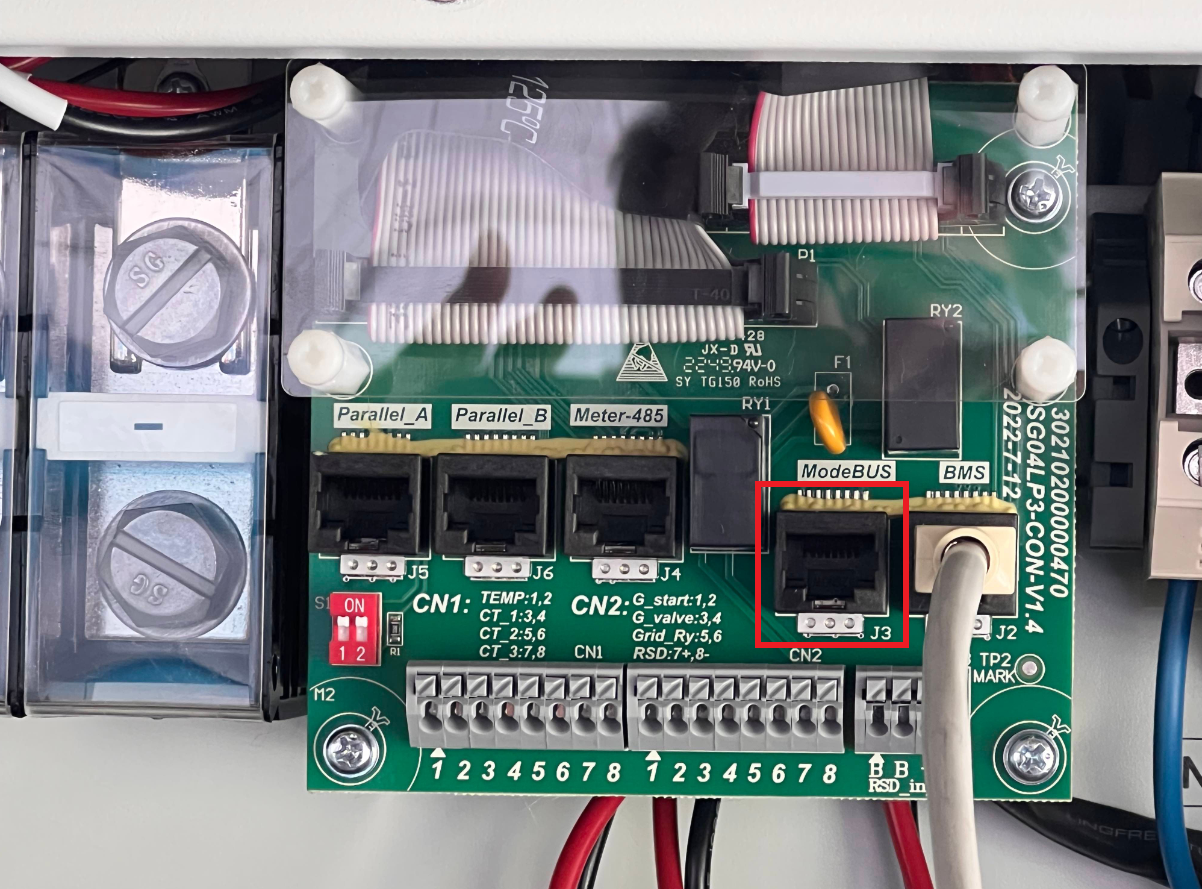

• Prava slika za trofazni hibridni invertor LV koja pokazuje gde se ModBUS port nalazi u hibridnom invertoru na ploči. Dodatno, slika za pravilno ožičenje je data sa desne strane, VAŽNO.



Trofazni hibridni invertor HV:

• Šematska slika (iz uputstva) za trofazni HV hibridni invertor +, koja pokazuje gde se ModBUS port nalazi u hibridnom invertoru na ploči.



2. Dodajte novi uređaj (hibridni invertor Deye) na Reduxi kontroler

Kada je fizička veza postavljena na obe strane, dodavanje i testiranje komunikacije hibridnog invertora može da se obavi.



2.1 Add device

Prvo se ulogujte na lokalni Reduxi konfigurator i dodajte novi uređaj tako što ćete kliknuti na dugme Dodaj uređaj.

2.2 Select device that would you like to add

U prvom koraku izaberite osnovna podešavanja:

• Izaberite tip uređaja: Hibridni invertor,
• Izaberite tip: Deye hibridni invertor 3P ili Deye hibridni invertor visokog napona 3P,
• I definišite ime.

2.3 Communication channel and device configuration.

U drugom koraku parametri komunikacije moraju da budu pravilno postavljeni i podeljeni su u dva dela.

• Prvi deo je namenjen za Modbus (RTU) podešavanja, podrazumevana podešavanja su prikazana na slici ispod.

• Drugi deo je namenjen za Modbus (RTU) podešavanja (Modbus ID jedinice) i za dodatne opcije, označene plavim pravougaonikom.

U dodatnoj opciji morate da definišete:

• Modbus ID jedinice: upišite ID robova sa ModBUS uređaja
• CT/merilo: Unutrašnji/Spoljni CT ili merilo
• PV: da/ne
• Baterija: da/ne



2.4 Test komunikacije

Nakon završetka Podešavanja komunikacionog kanala i uređaja, test da li komunikacija funkcioniše može se izvršiti pomoću dugmeta "Testiraj komunikaciju".

Odgovor se može kategorisati u dva komunikaciona odgovora:

Slučaj 1: Komunikacija radi ispravno

Slučaj 2: Komunikacija ne radi ispravno

Ako komunikacija ne radi, pokušajte sa drugim Modbus podešavanjima ili proverite fizičku vezu.



2.5 Napredna podešavanja

Treći korak je namenjen za postavljanje naprednih podešavanja u skladu sa vašom specifičnom konfiguracijom (situacija na lokaciji) i kliknite na dugme "Gotovo" koje se nalazi u donjem desnom uglu nakon što su sva polja za unos popunjena.



2.6 Napredna podešavanja po delovima

Polje za unos	Objašnjenje
Da li želite da postavite interval čuvanja podataka?	Definišite željeni interval čuvanja, postavljen na Reduxi kontroleru. Na osnovu definisanog intervala čuvanja podaci će se čuvati u lokalnoj bazi podataka na Reduxi kontroleru. Očitavanja i upisivanje podataka se vrši na osnovu "Zakašnjenja čitanja" i "Zakašnjenja pisanja" koje je podrazumevano postavljeno na 1000 ms. Interval čuvanja definiše da će za svakih, na primer: 1 minut pročitanih ili upisanih podataka (svakih 60 pročitanih ili upisanih podataka) biti sačuvan u bazi podataka Reduxi kontrolera.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da postavite zakašnjenje čitanja?	Definišite interval za frekvenciju čitanja podataka sa uređaja.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da postavite zakašnjenje pisanja?	Definišite interval za frekvenciju upisivanja podataka na uređaj.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da postavite granice i mogućnosti proizvodnje energije?	Definišite donju i gornju granicu za proizvodnju energije (kW). Kada su granice postavljene, inverter će proizvoditi energiju ako je proizvodnja energije u granicama, u suprotnom, inverter neće proizvoditi energiju.    Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da postavite granice i mogućnosti potrošnje energije?	Definišite donju i gornju granicu za potrošnju energije (kW). Kada su granice postavljene, inverter će trošiti energiju koja se koristi za punjenje baterije ako je potražnja za energijom u granicama, u suprotnom, inverter neće puniti bateriju.    Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da postavite kapacitet baterije?	Za sve Deye hibridne invertore, kapacitet baterije se direktno dobija od hibridnih invertora. U ovom slučaju, automatski parametar kapaciteta baterije će se pročitati sa hibridnog invertora i sačuvati u lokalnoj bazi podataka.   Izaberite DA, ako želite da promenite ono što je napisano na inverteru.
Da li želite da postavite minimalni SOC baterije?	Za sve Deye hibridne invertore, minimalni SOC baterije se direktno dobija od hibridnih invertora. U ovom slučaju, parametar minimalnog SOC baterije će se pročitati sa hibridnog invertora. Promene granice minimalnog SOC baterije se i dalje mogu izvršiti tako što se polje za unos promeni u DA i postavi minimalni SOC baterije.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.  Napomena: Proverite svoju garanciju, ako je garancija i dalje važeća u slučaju promene ovog parametra.
Da li želite da postavite maksimalni SOC baterije?	Za sve Deye hibridne invertore, maksimalni SOC baterije se direktno dobija od hibridnih invertora. U ovom slučaju, parametar maksimalnog SOC baterije će se pročitati sa hibridnog invertora. Promene granice maksimalnog SOC baterije se i dalje mogu izvršiti tako što se polje za unos promeni u DA i postavi maksimalni SOC baterije.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da ograničite komunikaciju sa uređajem samo na čitanje?	Komunikacija se vrši na dva načina (ČITAJ, PIŠI), ako je polje za unos postavljeno na NE, opcija čitanja i pisanja je omogućena. U slučaju da je polje za unos postavljeno na DA, omogućena je samo opcija čitanja.    Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da invertujete smer za uvoz i izvoz energije?	U slučaju da tok energije ima pogrešan znak, pokazujući uvoz umesto izvoza energije, možete prebaciti ovaj znak tako što ćete omogućiti ovu funkciju.   Izaberite DA, ako želite da promenite podrazumevanu vrednost.
Da li želite da isključite uređaj sa pregleda?	Podaci sa uređaja se prikazuju na početnoj stranici i pokazuju tok potrošnje i proizvodnje energije. Ako je polje za unos postavljeno na DA, svi podaci koji se prikazuju na početnoj stranici biće isključeni sa vizualizacija toka energije. Na primer: PV, baterija i u nekim slučajevima, mernu jedinicu mreže (ako nije instalirana druga merna jedinica mreže) će biti isključena i neće se prikazivati na pregledu. Izaberite DA, ako želite da promenite podrazumevanu vrednost.
L1,L2,L3 su povezani na glavni dovod	U slučaju da L1 nije povezan na L1 glavni dovod, potrebno je izabrati pravi glavni dovod (L2 ili L3). U slučaju da L2 nije povezan sa glavnim L2 napajanjem, potrebno je izabrati pravo glavno napajanje (L1 ili L3). U slučaju da L3 nije povezan sa glavnim L3 napajanjem, potrebno je izabrati pravo glavno napajanje (L1 ili L2).   U slučaju jednofaznog uređaja, možete odabrati "nije povezano" za L2 i L3 i izabrati pravo glavno napajanje (L1,L2,L3) na L1.



3. Tip upravljanja

Različiti tipovi upravljanja utiču na način na koji Reduxi kontroler upravlja odabranim uređajem. Tip upravljanja može se naći u meniju na lijevoj strani ekrana gdje kliknete na uređaj, da biste proširili meni, a zatim odaberite uređaj. Ako uređaj ima mogućnost za upravljanje, kartica tipa upravljanja će biti vidljiva ispod zadnje kartice za merenja.

U zavisnosti od vašeg izbora u prozoru "Tip upravljanja", korisnik može izabrati između automatskog ili ručnog načina rada.

Tip upravljanja:

• Automatski: U automatskom režimu, svi limiti snage (potrošnja i proizvodnja u mrežu) za inverter se direktno dobijaju iz korisnički definisane strategije. Da biste saznali kako da pravilno postavite strategije, pročitajte specijalni članak dostupan ovdje: Kako pravilno postaviti strategije.
• Ručni režim: In ručnom režimu, svi limiti snage za inverter (potrošnja i proizvodnja u mrežu) direktno postavlja korisnik. Kada korisnik odabere ručni režim, dostupne su četiri dodatne opcije (Maksimalna. proizvodnja, Samopotreba, Maksimalna. potrošnja, Špicanje).

3.1 Max. proizvodnja

Maksimalna proizvodnja je namenjena za situacije kada korisnik želi da izveze što više energije u mrežu, uzeto iz PV ili skladištenja baterija.

Međutim, limiti snage za izvoz i uvoz iz mreže su ograničeni podešavanjima iz dva parametra na desnim karticama "Limiti aktivne snage za izvoz/uvoz u mrežu".

1. Slučaj je kada nema dovoljno PV proizvodnje:

• PV proizvodnja je 0
• ili
• PV proizvodnja je manja od limita aktivne snage za izvoz u mrežu
• i
• SOC baterije je iznad minimalnog SOC

tada će se baterija isprazniti da bi se postigao limit aktivne snage za izvoz u mrežu.



2. Slučaj je kada postoji dovoljno proizvodnje PV:

• Proizvodnja PV pokriva potrošnju zgrade
• i
• Proizvodnja PV je veća od aktivne granice izvoza mreže
• i
• SOC baterije za skladištenje je ispod maksimalnog SOC

onda će se baterija za skladištenje puniti viškom snage, dok ne dostigne maksimalni SOC.

Kada baterija za skladištenje dostigne maksimalni SOC, proizvodnja PV će biti ograničena da ne pređe aktivnu granicu izvoza mreže.

Nakon završetka dana proizvodnje PV, ponovo 1. slučaj se koristi.

Molimo vas da primetite: Kada se maksimalna proizvodnja odabere kao preferirani režim u Reduxi, faze možda neće biti ravnomerno opterećene, odnosno snaga koja se izvozi varira u zavisnosti od faze. Ovo se dešava kada je na lokaciji (zgrada) dostupna višak energije i kada se za režim rada hibridnog invertora odabere opcija "Prodaja prvo". Ovde bismo želeli da istaknemo da ovaj režim NE nudi uravnoteženje snage faze.

3.2 Samopotrošnja

Samopotrošnja je namenjena za situacije gde korisnik ima za cilj da uravnoteži izvoz i uvoz tako da neto zbir bude jednak nuli. Kontroler Reduxi prati neto potrošnju i proizvodnju mreže, izračunavajući razliku između njih i delujući u skladu sa tim.

Međutim, granice snage za izvoz i uvoz iz mreže su ograničene podešavanjima iz dva parametra u desnim karticama "Aktivne granice izvoza/uvoza mreže".

1. Slučaj je kada nema dovoljno proizvodnje PV:

• Proizvodnja PV je 0
• ili
• Proizvodnja PV je manja od potrošnje zgrade
• i
• SOC baterije za skladištenje je iznad minimalnog SOC

onda će se baterija za skladištenje prazniti da bi se dostigla nulta vrednost na aktivnoj snazi mreže. Kontroler Reduxi će prazniti bateriju za skladištenje da bi pokrila potrošnju zgrade.



2. Slučaj je kada postoji dovoljno proizvodnje PV:

• Proizvodnja PV pokriva potrošnju zgrade
• i
• Proizvodnja PV je veća od aktivne granice izvoza mreže
• i
• SOC baterije za skladištenje je ispod maksimalnog SOC

onda će se baterija za skladištenje puniti viškom snage dok ne dostigne maksimalni SOC.

Kada baterija za skladištenje dostigne maksimalni SOC, proizvodnja PV će biti ograničena da ne pređe aktivnu granicu izvoza mreže.

Nakon završetka dana proizvodnje PV, ponovo 1. slučaj se koristi.



3.3 Maksimalna potrošnja

Maksimalna potrošnja je namenjena za situacije gde se korisnik odlučuje da uvozi što više energije iz mreže. Ovaj režim se obično koristi u kombinaciji sa EVSE (Oprema za snabdevanje električnih vozila) i BSEE (Oprema za skladištenje energije baterija), omogućavajući korisniku da poveća snagu na zahtev.

Međutim, granice snage za izvoz i uvoz iz mreže su ograničene podešavanjima iz dva parametra u desnim karticama "Aktivne granice izvoza/uvoza mreže".

1. Slučaj je kada je potrošnja zgrade manja od aktivne granice uvoza mreže:

• Potrošnja zgrade je manja od aktivne granice uvoza mreže
• ili
• SOC baterije za skladištenje je ispod maksimalnog SOC
• ili
• EV je povezano sa EVSE, ali se ne puni

onda će baterija za skladištenje i EV početi da se pune da bi se dostigla aktivna granica uvoza mreže dok se ne dostigne maksimalni SOC baterije za skladištenje ili EV baterije.

2. Slučaj je kada imamo proizvodnju PV:

• Proizvodnja PV je veća od 0
• ili
• Potrošnja zgrade je manja od aktivne granice uvoza mreže
• ili
• SOC baterije za skladištenje je ispod maksimalnog SOC
• ili
• EV je povezano sa EVSE, ali se ne puni

onda će se sva energija proizvedena od PV prvo koristiti ili od EVSE ili od baterije za skladištenje. Kada se oba maksimalna SOC-a dostignu, onda će se energija slati u mrežu, ali i dalje ne više od postavljene aktivne granice izvoza mreže. Baterija za skladištenje se neće prazniti dok potrošnja zgrade ne bude veća od proizvodnje PV.



3.4 Smanjenje vršnog opterećenja

Smanjenje vršnog opterećenja je namenjeno za situacije u kojima se korisnik odlučuje da ograniči aktivnu snagu uvoza mreže kada se dostigne granica. Granica aktivne snage uvoza mreže je važna, postavljena sa dva parametra na desnim karticama koji definišu "Granice aktivne snage izvoza/uvoza mreže"

Međutim, granice snage za izvoz i uvoz iz mreže su ograničene postavkama u dva parametra na desnim karticama "Granice snage izvoza/uvoza mreže".

1. U slučaju da potrošnja zgrade je manja od aktivne snage uvoza mreže:

• Proizvodnja PV je manja od 0 ili jednaka 0
• ili
• Potrošnja zgrade je veća od granice aktivne snage uvoza mreže
• i
• EV se puni
• i
• Skladište baterije je iznad minimalnog SOC-a

Tada će skladište baterije početi da se prazni kako bi pokrilo snagu za punjenje EV-a kako ne bi prešlo granicu aktivne snage uvoza mreže.

Ako nema skladišta baterije, snaga punjača EV će se smanjiti kako ne bi prešla granicu aktivne snage uvoza mreže.

Baterija će se puniti kada se dostigne granica aktivne snage izvoza mreže, a postoji dovoljno proizvodnje PV.



4. Očitavanja sa uređaja

Ova tačka je namenjena korisniku da izvrši poslednju proveru da li uređaj i veza rade ispravno. Očitavanja i postavke se prikazuju pod Uređaj/"naziv uređaja"/Poslednje merenje, slika ispod.



Kada se uređaj uspešno doda kroz konfigurator, može se pratiti i kontrolisati preko oblačnog programa Reduxi.
