Reduxi P1-WiFi pretvarač se koristi za dobivanje poruka od različitih mjerača energije kao što su Iskraemeco AM550, Sagemcom T211 i drugih P1 brojila

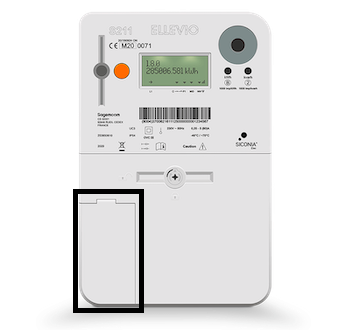

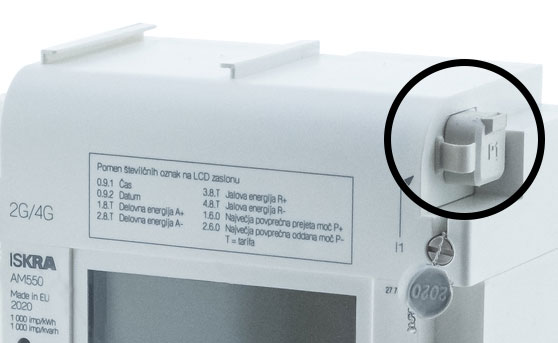

Slika: P1 port Iskraemeco AM550                                    Slika: Poklopac za P1 port Sagemcom T211

1. Fizička veza između P1 priključka i Reduxi pretvarača

Fizička veza se uspostavlja RJ-12 kabelom, koji se također koristi za napajanje P1-WiFi pretvarača. Nije potrebno dodatno napajanje. RJ-12 kabel je dio isporuke P1-WiFi pretvarača.

1.1 Fizička veza za Iskraemeco AM550:

P1 port se nalazi u gornjem desnom uglu energetskog merača AM550. Spojite Iskraemeco AM550 merač sa RJ12 kablom na Reduxi konvertor preko P1 porta. Kabel je uključen u paket sa Reduxi konvertorom. Zelena LED dioda sa gornje strane bi trebalo da počne da svetli.

Napomena, u praksi, elektrodistributivi (DSO) dozvoljavaju nekriptovanu komunikaciju. Međutim, neki merači energije i dalje koriste šifrovanu vezu. Bez ključeva za šifrovanje, možete testirati da li veza sa Iskraemeco AM550 na Reduxi Kontroler funkcioniše. Dobijćete informacije o tome da li komunikacija radi (podaci se primaju). Ako ključevi nisu uneti, podaci se ne mogu pretvoriti u merenje, ali bar možete videti da li fizička komunikacija radi. Ključeve možete dodati kasnije putem daljinske veze sa Reduxi kontrolerom ili (preporučeno) tako što ćete zamoliti distributera električne energije da koristi nekriptovanu vezu.

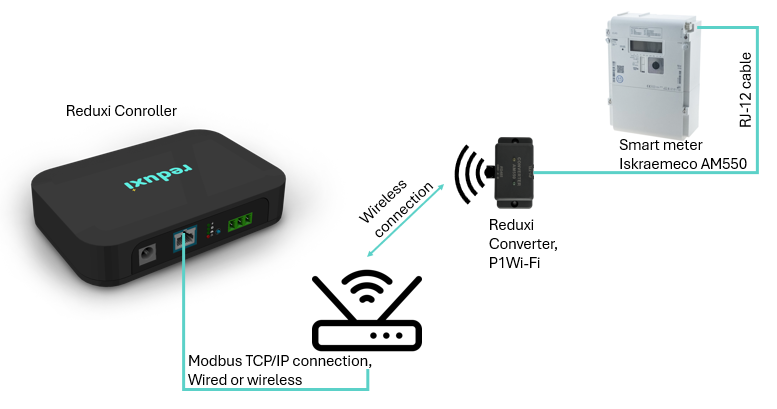

1.1.1 Bežična veza sa Reduxi kontrolerom

Za detalje, pogledajte i Reduxi Converter P1 WiFi

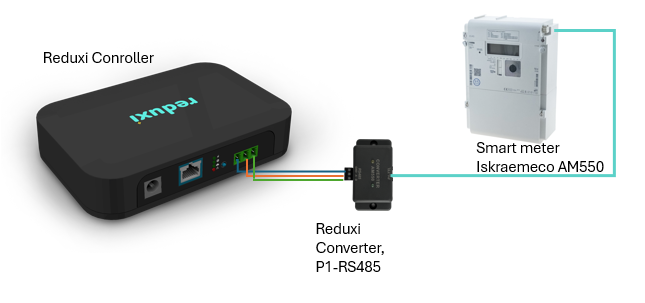

1.1.2 Žičana veza direktno na Reduxi kontroler

Ova opcija je prisutna u slučaju žičane RS485 veze

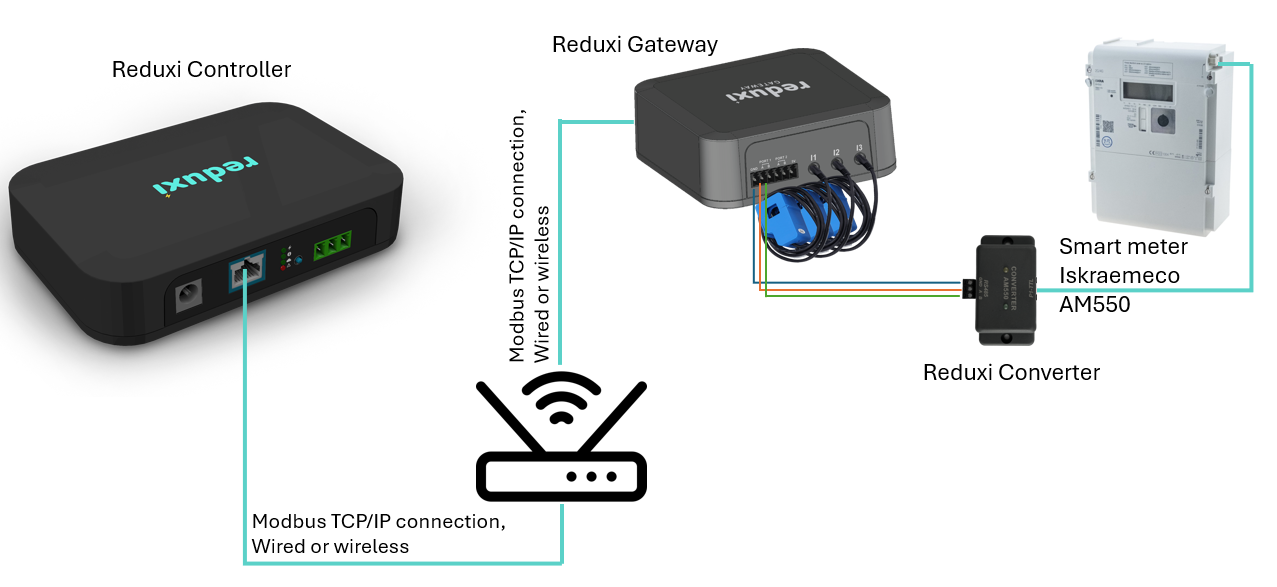

1.1.3 Physical connection to Reduxi Gateway and connection via Modbus TCP/IP to the

Reduxi Controller

This option is presented in the case of a wired RS485 connection

1.2 Physical connection for Sagemcom T211:

The P1 port is located in the down left corner under the plastic cover of the Sagemcom T211. Connect the P1 port of Sagemcom T211 meter with the RJ12 cable to Reduxi Converter. A cable is included in the package with the Reduxi Converter. The green LED from above should start to glow.

Povezivanje između Smartmeter Sagemcom T211 i Reduxi Controller uspostavlja se na isti način kako je opisano u tačkama za Iskraemeco:

• 1.1.1 Bežična veza sa Reduxi Controller
• 1.1.2 Žičana veza direktno na Reduxi Controller
• 1.1.3 Fizička veza na Reduxi Gateway i veza putem Modbus TCP/IP na

2. Povežite P1 Wi-Fi na Reduxi controller

Za prvu konfiguraciju, potrebno je da povežete Reduxi Converter sa Reduxi Controller pomoću WiFi (TCP/IP) veze. Za više informacija, molimo sledite Reduxi Converter P1 WiFi

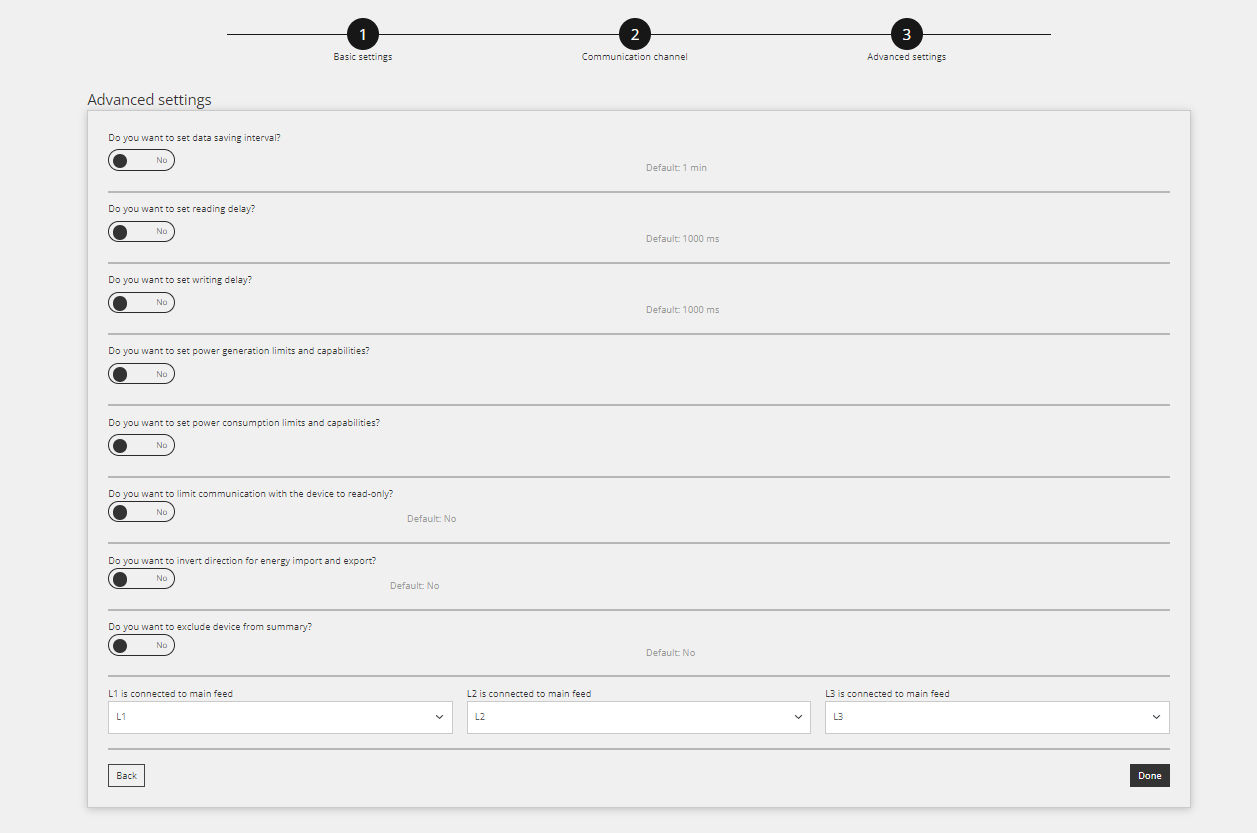

Napredne postavke

Popunite napredne postavke i izaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati ovisno o potrebama lokacije. Nakon što ste gotovi, kliknite na dugme "Done" dole desno od ekrana.

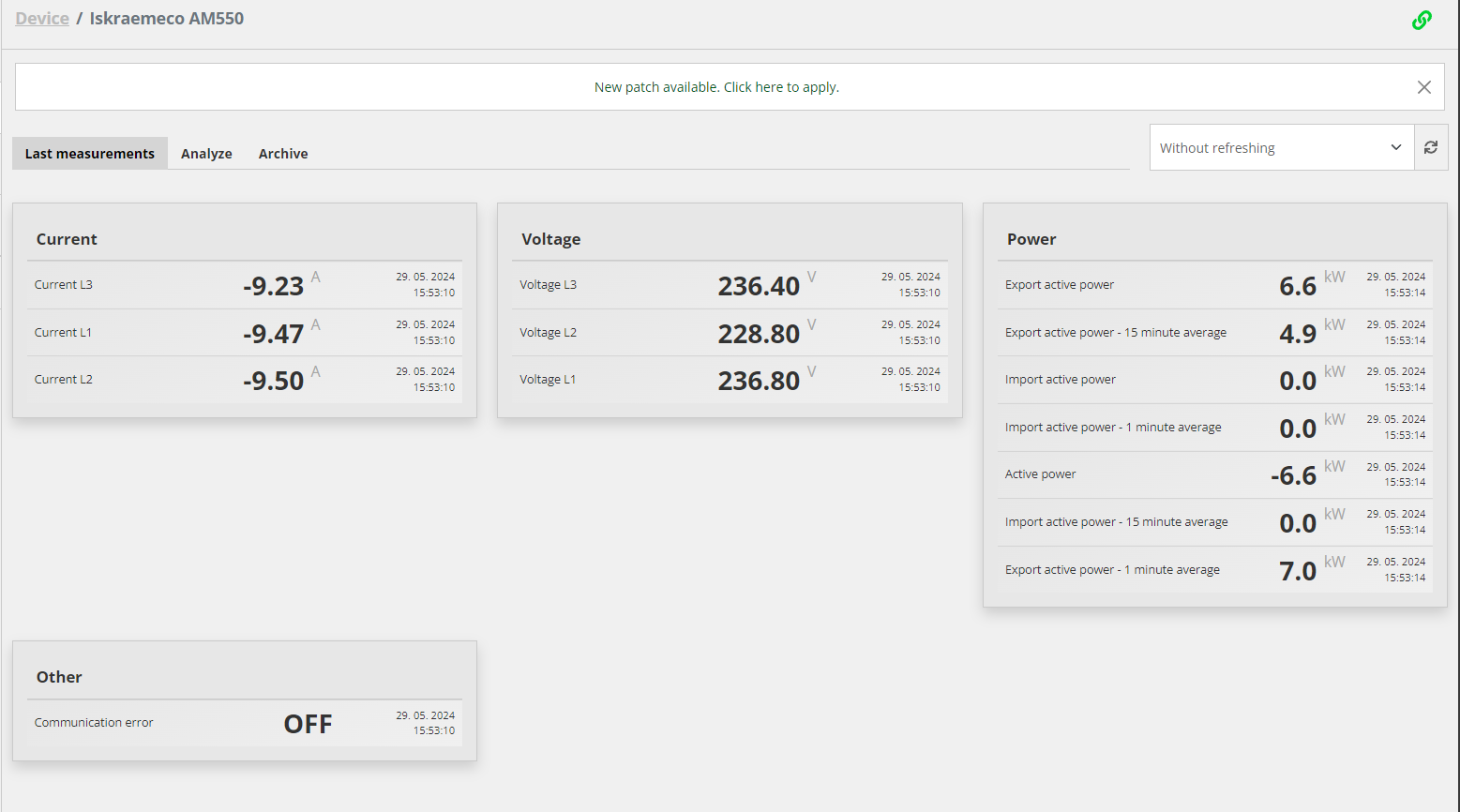

Zadnje merenje

Nakon uspešno uspostavljene komunikacije sa uređajem, možemo izvršiti dodatni test proverom vrednosti na uređaju. To činimo klikom na odabir uređaja na početnom ekranu, gde u strukturi stabla odabiremo novo dodano mjerilo energije.

Once the device is successfully added through the configurator, it can be monitored and controlled via cloud application Reduxi.
