SG kontakti regulišu toplotnu pumpu preko Reduxi Gateway relejnih izlaza. Iskorišćavanjem fleksibilnih toplotnih pumpi, možemo smanjiti troškove električne energije za 30%.

1. Komponente za uspostavljanje veze između Reduxi kontrolera i Kronoterm toplotne pumpe

Da bismo uspostavili vezu između Reduxi kontrolera i Kronoterm toplotne pumpe, potrebno nam je:

1. Vratio sam Kontroler
2. Reduxi Gateway sa 3x30 senzorima struje

Da bi se pustila u rad toplotna pumpa, potrebno je dodati Reduxi Gateway uređaj na Reduxi kontroler. Povezivanje može biti bežično (WLAN) ili žičano preko UTP kabla (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Reduxi Gateway sa 3x30 senzorima struje sadrži tri senzora struje, koji se koriste za pokrivanje faznih provodnika toplotne pumpe, i dva relejna izlaza, koji su fizički povezani sa SG kontaktima toplotne pumpe.

Simbolička slika celokupnog povezivanja od kontrolera do toplotne pumpe:

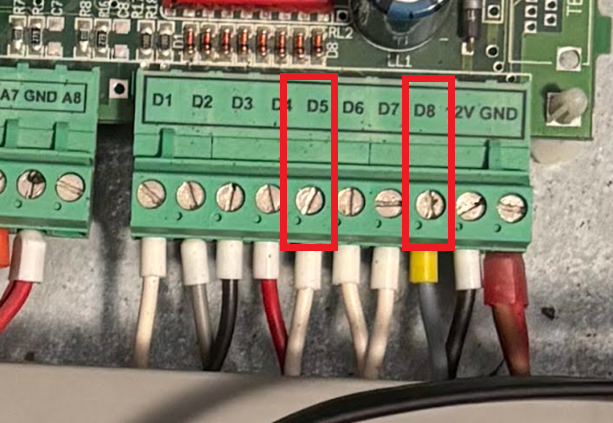

Za fizičko povezivanje releja sa toplotnom pumpom, potrebno je proveriti gde se nalaze SG kontakti na kolu toplotne pumpe, kako je prikazano na slici ispod, za primer SG kontakata Kronoterm toplotne pumpe.

SG kontakt na digitalnom ulazu D5 je namenjen da smanji rad toplotne pumpe.

SG kontakt na digitalnom ulazu D8 je namenjen da poveća rad toplotne pumpe.

2. Povezivanje Reduxi Gateway-a na lokalnu internet mrežu

• Uključite AC-DC adapter u Reduxi Gateway, a zatim adapter u struju. Prva LED dioda sa vrha treba da počne da svetli zelenom bojom.
• Idite na mrežne postavke vaših WiFi mreža na vašem mobilnom uređaju ili računaru i povežite se na "Gateway" bežičnu mrežu.
• Ukoliko se prozor automatski ne pojavi, otvorite svoj pretraživač i idite na http://gateway.local
• Koristite korisničko ime "admin" i lozinku "admin" za prijavu.
• Postavite žičanu ili bežičnu mrežu i povežite Reduxi na vašu lokalnu mrežu (preporučujemo postavljanje statičke IP adrese).
  • Postavite žičanu mrežu ako koristite Ethernet kabl za povezivanje na lokalnu mrežu.
  • Ako koristite WiFi mrežu za povezivanje na lokalnu mrežu, postavite bežičnu mrežu.
• Kliknite "save" i sada povežite svoj mobilni telefon ili računar na istu žičanu ili bežičnu lokalnu mrežu na koju ste prethodno povezali Reduxi Gateway.
• Reduxi kontroler mora biti prethodno spojen i povezan na lokalnu internet mrežu ( Reduxi Controller ).
• Pratite sledeća poglavlja za povezivanje relejnih izlaza i ugradnju senzora struje.

3. Povezivanje Reduxi gateway releja na SG kontakte

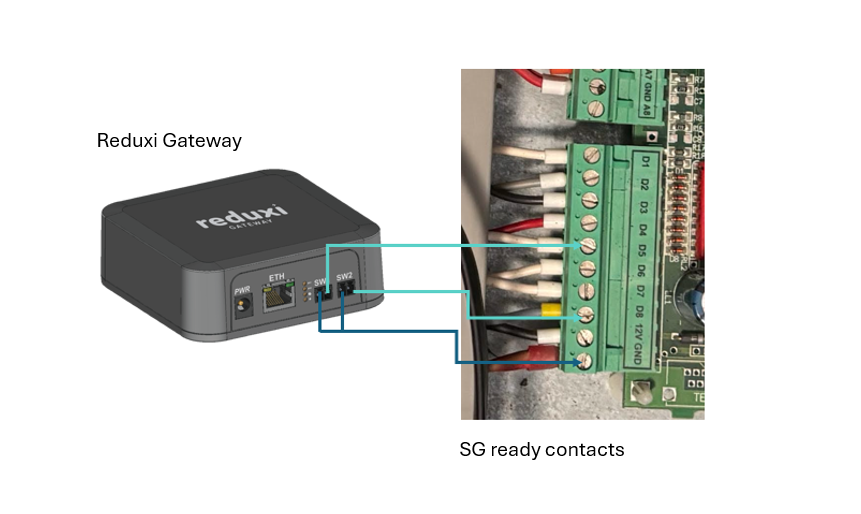

Relejni izlazi iz Reduxi gateway-a su povezani sa SG kontaktima, kako je prikazano na simboličko slici ispod.

Upozorenje: Reduxi Gateway uređaj dozvoljava upotrebu relejnih izlaza koji su trajno zatvoreni " Normally Closed - NC " ili otvoreni " Normally Opened - NO ", dok u slučaju toplotne pumpe Kronoterm, koristimo NO kontakte.

4. Reduxi Gateway senzori struje

Senzori struje se koriste za kontrolu protoka električne energije toplotne pumpe, gde se snaga toplotne pumpe meri u realnom vremenu. Senzori struje su uključeni u komplet sa Reduxi Gateway uređajem i potrebno ih je povezati na tri ulaza za svaku fazu, kako je prikazano na slici ispod.

Senzor struje pokriva pojedinačnu fazu (L1, L2, L3) toplotne pumpe, slika ispod:

5. Dodavanje toplotne pumpe kao novog uređaja preko Reduxi konfiguratora.

Da bi se dodala nova toplotna pumpa kao uređaj ili da bi se izmenio postojeći, navedeni su sledeći koraci, za koje je predstavljena individualna tačka.

5.1 Adding a device

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite dugme Dodaj uređaj.

5.2 Select the device you would like to add

U prvom koraku, izaberite osnovne parametre uređaja koji želite da dodate:

• Tip uređaja: HVAC,
• Tip: Redxi Meter
• Naziv: Navedite naziv uređaja.

5.3 Basic settings

Meni osnovnih podešavanja nudi tri opcije, popunite polja kao što je prikazano na slici ispod i zadnje polje nazovite po želji.

5.4 Communication channel

Prvi deo komunikacionog kanala namenjen je za povezivanje sa Reduxi Gateway uređajem. Popunite polja kao što je prikazano na slici ispod (automatski popunjeno).

Objašnjenje svakog podešavanja drugog dela Komunikacionog kanala:

Drugi deo komunikacionog kanala namenjen je za trenutna podešavanja senzora Reduxi Gateway uređaja, gde za sve trenutne senzore biramo "Automatsko otkrivanje sa gateway-a".

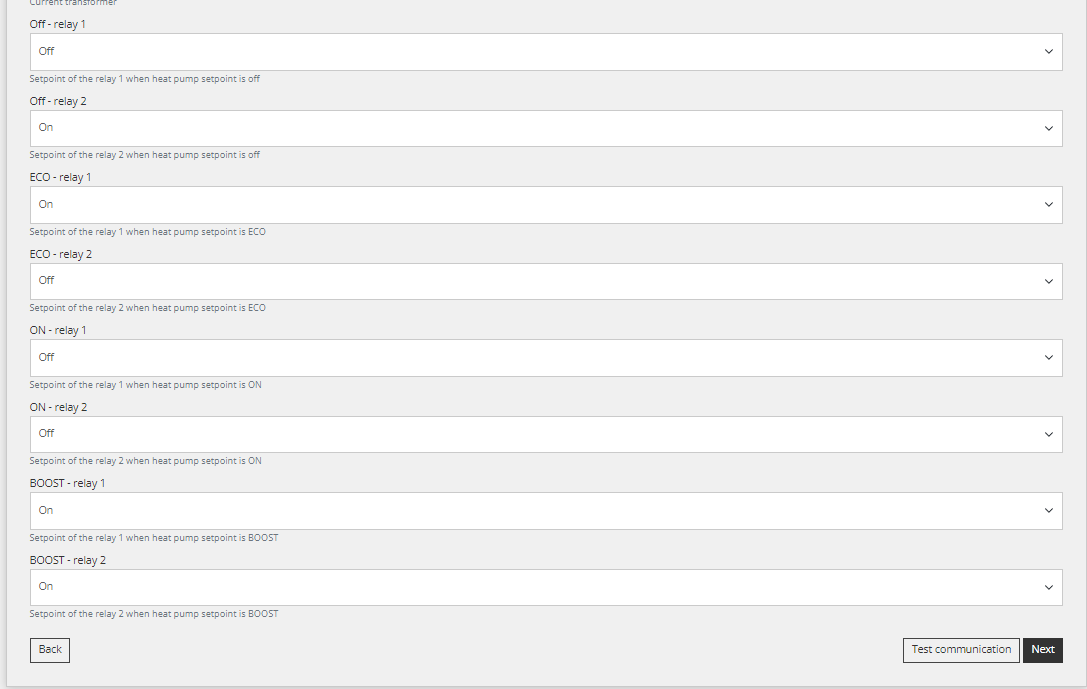

Zatim, postavite stanja OFF, ECO, ON i BOOST toplotne pumpe, koje su definisane stanjima releja na Reduxi Gateway uređaju. Moramo da definišemo 4 različite kombinacije ili 8 različitih podešavanja rasporeda releja.

5.5 Communication test

Test komunikacije se izvodi uz pomoć dugmeta "Testiraj komunikaciju", koje se nalazi u donjem desnom uglu nakon svih parametara polja komunikacionog kanala.

Test komunikacije može vratiti dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

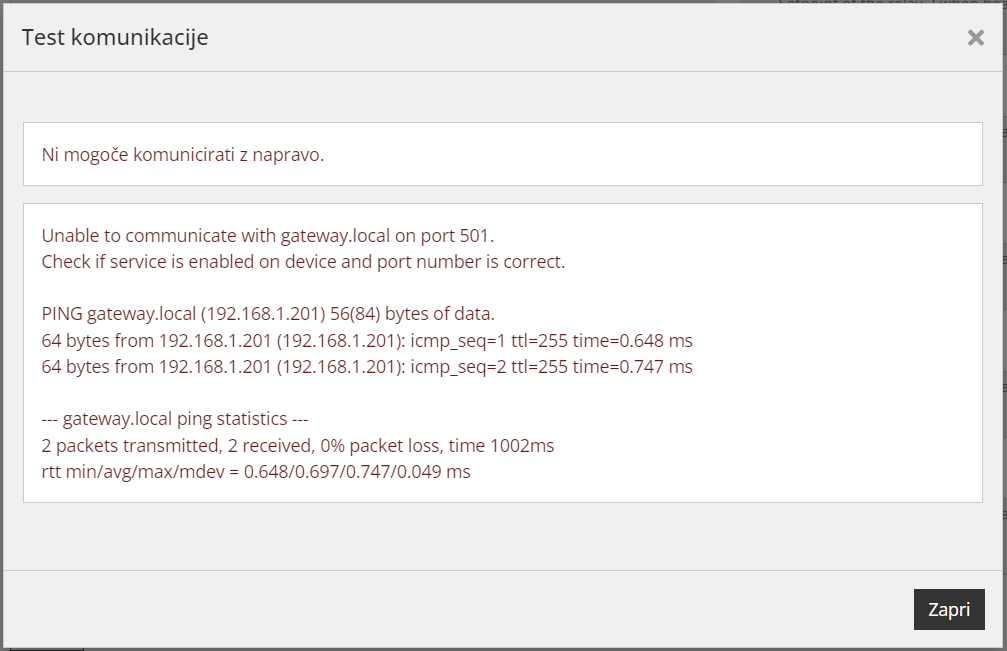

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Advanced Settings

Napredna podešavanja su proizvoljna i zavise od specifičnih potreba lokacije gde je Reduxi kontroler instaliran. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" u donjem desnom uglu.

5.7 Last measurements

Nakon uspešne uspostave komunikacije sa uređajem, možemo da proverimo vrednosti na uređaju kao dodatni test. To se radi tako što se klikne na izbor uređaja na početnom ekranu, gde biramo novo dodanu toplotnu pumpu u strukturi stabla.

Ako želimo da uređaj upravlja strategijom, režim upravljanja mora biti postavljen na "Automatski", ali ako pređemo u ručni režim, možemo testirati rad različitih stanja.

Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se može pregledati i kontrolisati preko Reduxi aplikacije.
