1. Uvod u Reduxi Gateway

Reduxi Gateway se može koristiti kao merni uređaj koji koristi senzor za struju, kontrolisano uređaj za povezivanje kontakata Smart Grid ili slično, ili kao osnovni gejtvej za konverziju RS485 signala u TCP/IP.

Reduxi Gateway je dodatni uređaj za Reduxi kontroler koji služi kao primarna logička jedinica. Reduxi Gateway nudi dva RS485 porta, tri ulaza za senzore struje i dva relejna izlaza. Može se povezati na lokalnu mrežu pomoću Ethernet kabla ili WiFi-ja. With Reduxi Gateway the RS485 signal can be converted to TCP/IP. With this functionality old devices that don't support TCP/IP become accessible to the local network (LAN, WLAN), furthermore, conversion to TCP/IP becomes useful when wiring to the device we want to measure is too complicated, instead the Reduxy Gateway is placed near the device for connection via RS485 and communication to Reduxi Controller via TCP/IP.

Koristeći senzore struje možete koristiti Reduxi Gateway kao merač, mereći potrošnju energije merenog uređaja tako što ćete uhvatiti fazne linije uređaja senzorima struje. Reduxi Gateway meri protok struje (apsolutna vrednost, bez znanja smera protoka), i koristi 230V kao podrazumevano napon, ili uzima napon po fazi od jednog od uređaja povezanih sa Reduxi kontrolerom koji će obezbediti merenja napona.

Preko relejnog izlaza, Reduxi Gateway omogućava kontrolu uređaja koji podržavaju ON/OFF regulaciju, što znači da Reduxi Gateway može da ih isključi ili uključi. Jedan od primera upotrebe je pametna mreža ili kontakt sa EVU, gde možete da upravljate toplotnim pumpama smanjujući ili povećavajući njihovu potrošnju. Moguće je da se koristi i u drugim aplikacijama, gde se koristi osnovna regulacija uređaja za uključivanje/isključivanje .

Pristup korisničkom priručniku možete pronaći: Reduxi Gateway priručnik



1.1 Indikacijske lampice Reduxi Gateway-a

Za brzi pregled stanja rada Reduxi Gatewaya, daju se svjetlosne indikacije:

Objašnjenje svakog svjetla:

• LED 1:
  • zeleno = napajanje UKLJUČENO
  • plavo = spojen na internet
  • crveno= pogreška, bijelo = ažuriranje/resetiranje

• LED 2:
  • zeleno treperi = očitavanje na PRIKLJUČKU 1
  • plavo treptanje = pisanje na PORT 1

• LED 3:
  • zeleno treperi = čitanje na PORTU 2
  • plavo treperi = pisanje na PORTU 2

• LED 3:
  • žuto = Modbus komunikacija

• LED 4:
  • zeleno = relej 1 UKLJUČEN
  • bule = relej 2 ON
  • tirkizno = relej 1 i relej 2 UKLJUČENI

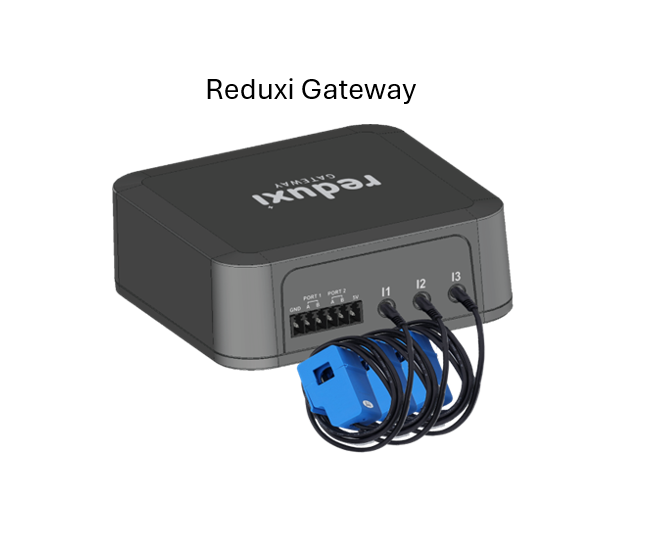

Simbolična slika Reduxi gatewaya:

2. Prvo spajanje na Reduxi Gateway

Reduxi Gateway nudi dve opcije povezivanja, prva je povezivanje sa Ethernet kablom direktno na mrežu (LAN), a druga je povezivanje na Reduxi Gateway-ov pristupni punkt.



2.1 Žičana veza

Fizički povežite Reduxi Gateway na lokalnu mrežu (LAN), na internetni prekidač ili ruter. Prvo, uvjerite se da je Reduxi Gateway uključen u napajanje, koje je uključeno u paket isporuke Reduxi Gateway. Kada se povežete na LAN, konfigurator Reduxi Gatewaya bi se trebao pojaviti (“popup”) automatski u vašem zadanom pregledniku, u slučaju da to ne učini, molimo slijedite upute iz 2.3 Prijavite se na Reduxi Gateway Configurator.

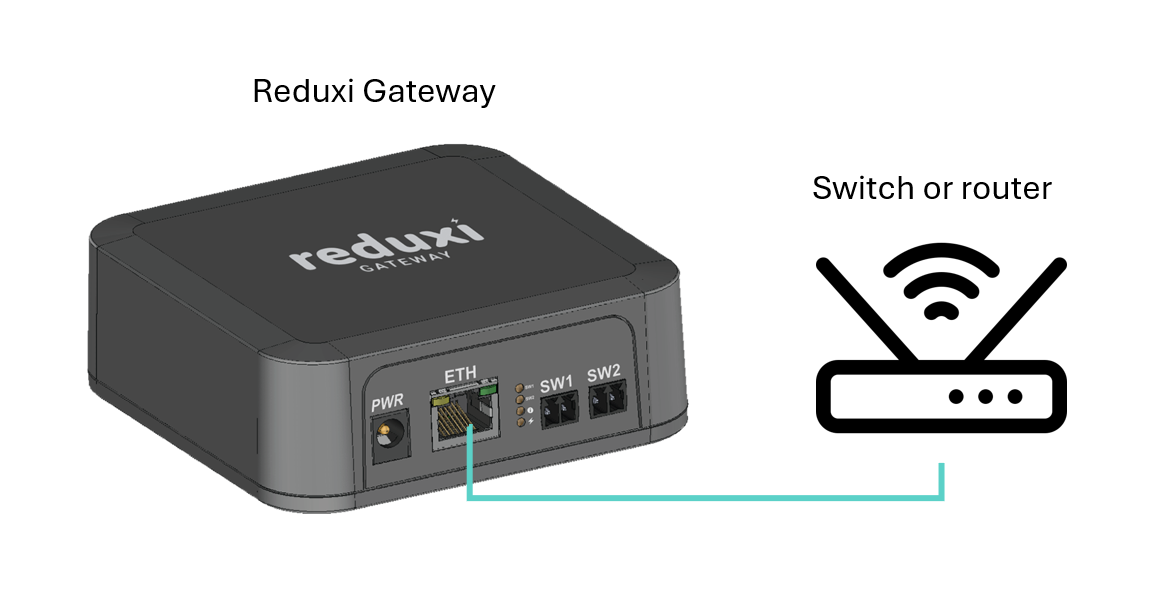

Symbolic picture of Reduxi Gateway connection to switch/router:



2.2 Wireless connection

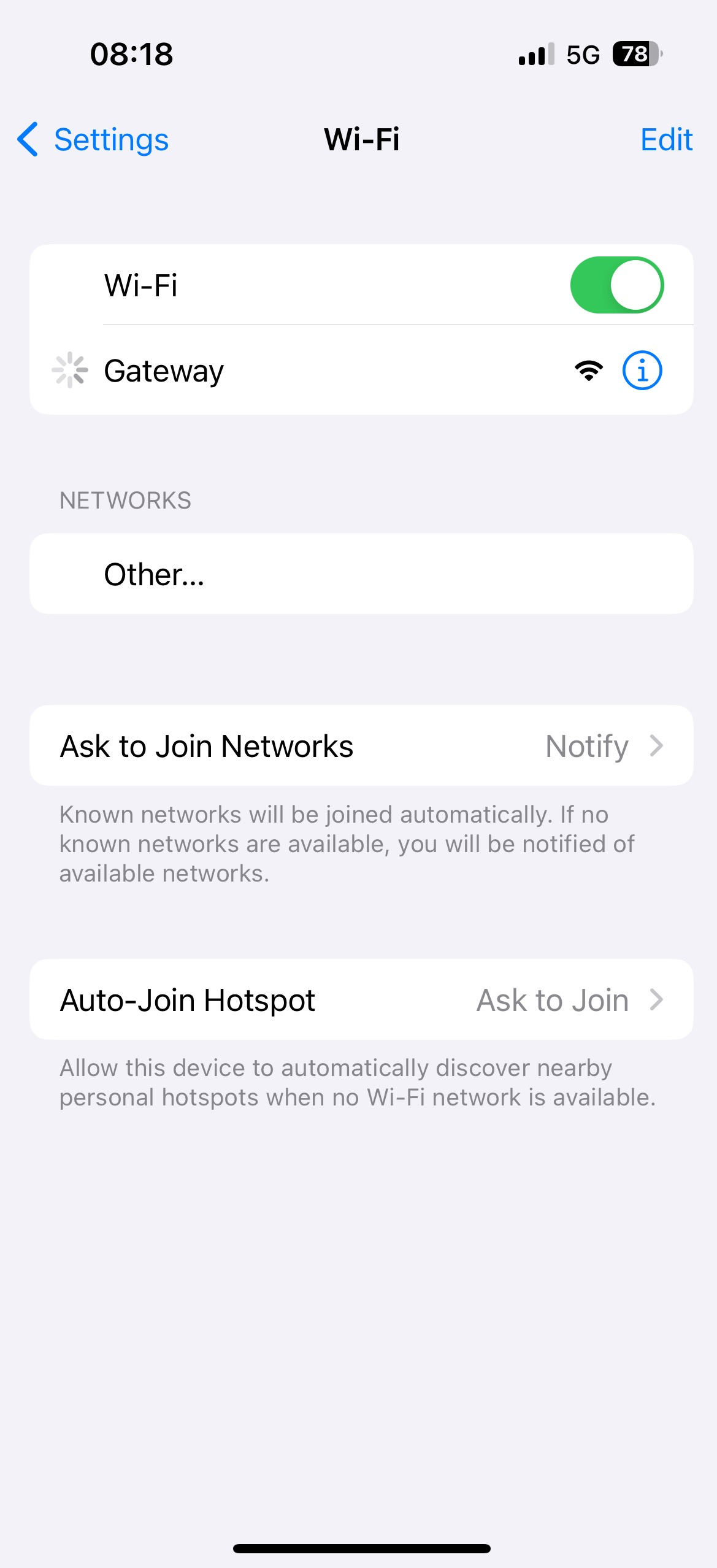

To connect to the Reduxi Gateway's Wi-Fi access point, check available Wi-Fi on your smartphone or personal computer.

Wi-Fi SSID je "GATEWAY", nije potrebna lozinka za povezivanje na ovu WiFi mrežu. Nakon povezivanja na WiFi, Reduxi Gateway configurator bi trebao da se pojavi ("popup") automatski u vašem podrazumevanom pretraživaču, u slučaju da se ne otvori, molimo sledite uputstva sa 2.3 Prijavite se u Reduxi Gateway Configurator.



2.3 Sing-in to Reduxi Gateway Configurator

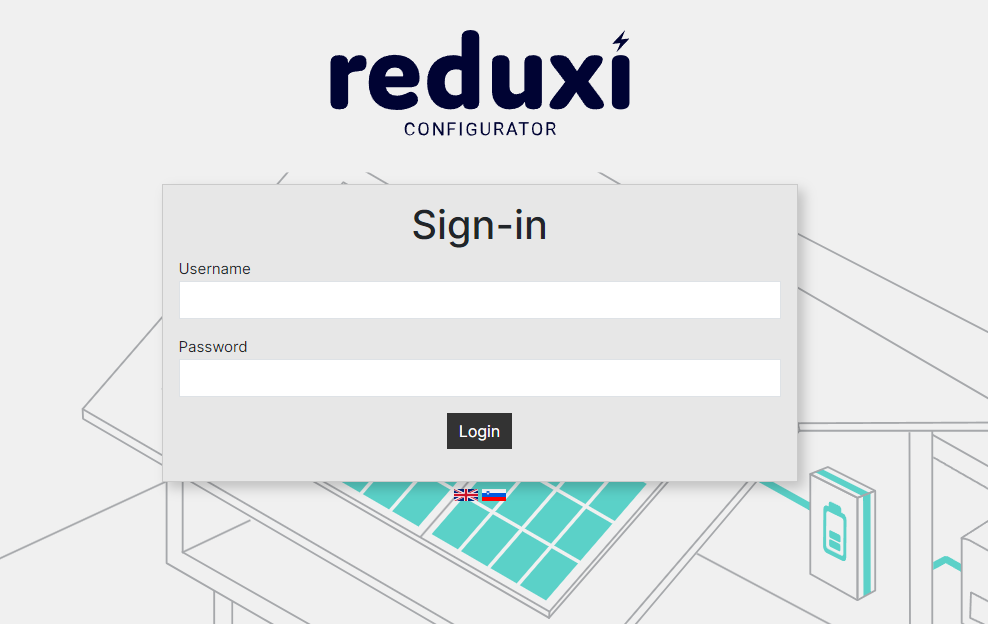

Kada se povežete na WiFi ili LAN, konfigurator bi se trebao automatski pojaviti ("popup") u vašem zadanom pregledniku, u slučaju da ne otvori preglednik unesite sljedeću URL adresu:  http://gateway.local, ako je konfigurator još uvijek nedostupan provjerite svoju internetsku vezu i provjerite jeste li povezani na isti LAN ili WLAN kao Reduxi Gateway. Nakon povezivanja s Reduxi Gateway konfiguratorom, parametri za prijavu su sljedeći:

• Korisničko ime: admin
• Lozinka: admin

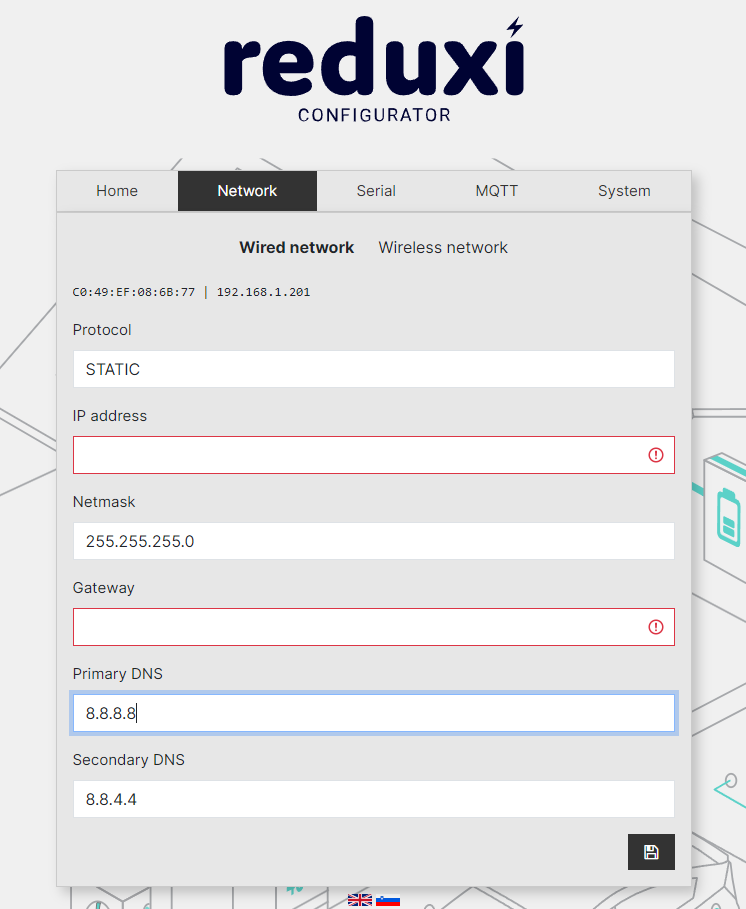

2.3.1 Konfigurirajte mrežne postavke za žičanu mrežnu vezu

Budući da je DHCP protokol za dodjelu IP-a Reduxi Gatewaya postavljen kao zadani protokol, preporučujemo postavljanje statičke IP adrese Reduxi Gatewaya. Idite na "Mrežne postavke/Žičana mreža", izaberite protokol na "STATIC" i podesite ostale parametre:

• IP adresa: podesite IP,
• Mrežna maska: podesite mrežnu masku (obično 255.255.255.0),
• Gateway: podesite mrežni pristupnik (ako je potrebno),
• Primarni DNS: podesite DNS (ako je potrebno),
• Sekundarni DNS: podesite DNS (ako je potrebno),
• Kliknite na dugme "Sačuvaj" ispod mrežnih postavki

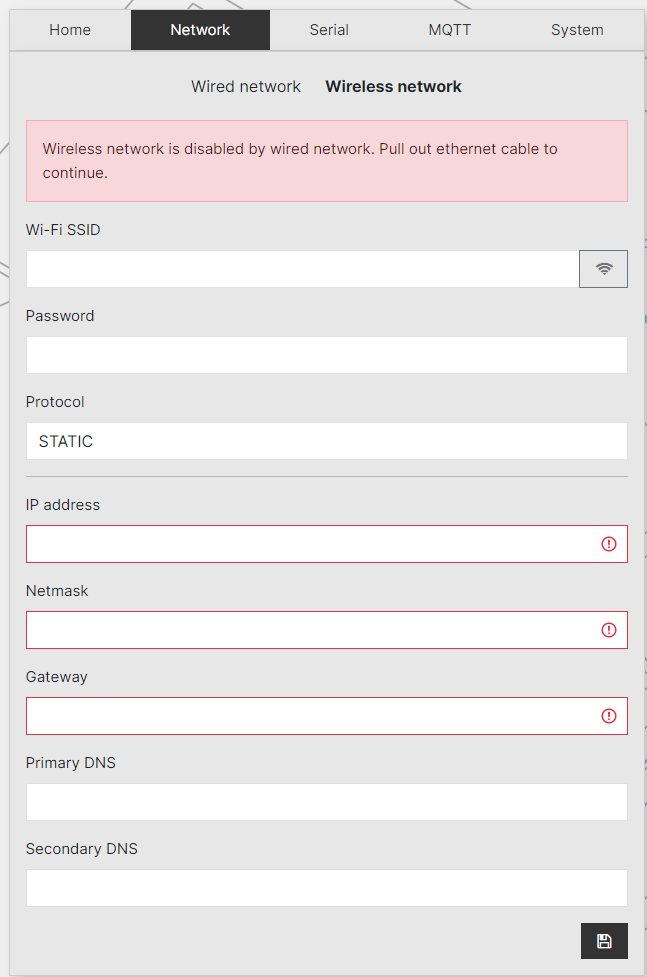

2.3.2 Konfigurirajte mrežne postavke za bežičnu mrežu

Prvo, popunite potrebne informacije o lokalnoj WiFi mreži izabranoj kao preferirana WLAN. Skenirajte dostupne WiFi mreže klikom na ikonu WiFi znaka s desne strane. Nakon što izaberete, unesite lozinku i povežite se.

Pošto je DHCP protokol za dodelu IP adrese Reduxi Gateway-a postavljen kao podrazumevani protokol, mi snažno preporučujemo da se postavi statički IP Reduxi Gateway-a. Idite na Mrežne postavke/Bežična mreža, izaberite protokol na STATIČNO i podesite ostale parametre:

• IP adresa: podesite IP,
• Netmask: podesite mrežnu masku (obično 255.255.255.0),
• Gateway: podesite mrežni pristupnik (ako je potrebno),
• Primarni DNS: podesite svoj DNS (ako je potrebno),
• Sekundarni DNS: podesite svoj DNS (ako je potrebno),
• Pritisnite dugme "Sačuvaj" ispod mrežnih podešavanja



2.3.3 Почетна страница Reduxi Gateway-а

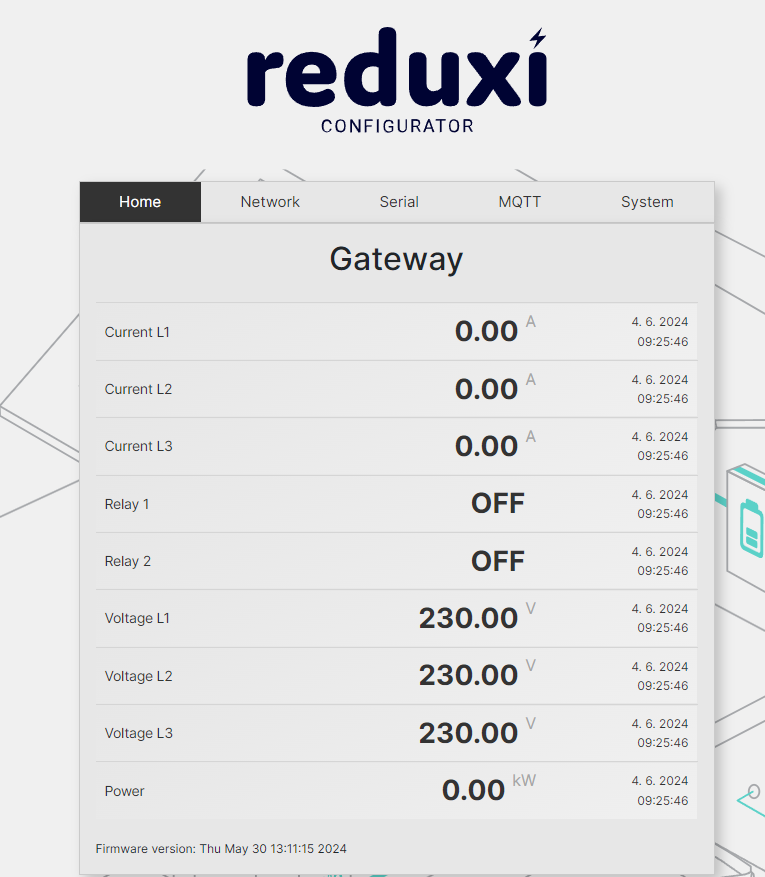

Након уласка у Reduxi Gateway конфигуратор, отвара се почетна страница на којој су доступни подаци о струјама, напонима (подаци се преносе из Reduxi контролера), и снази мереног уређаја.

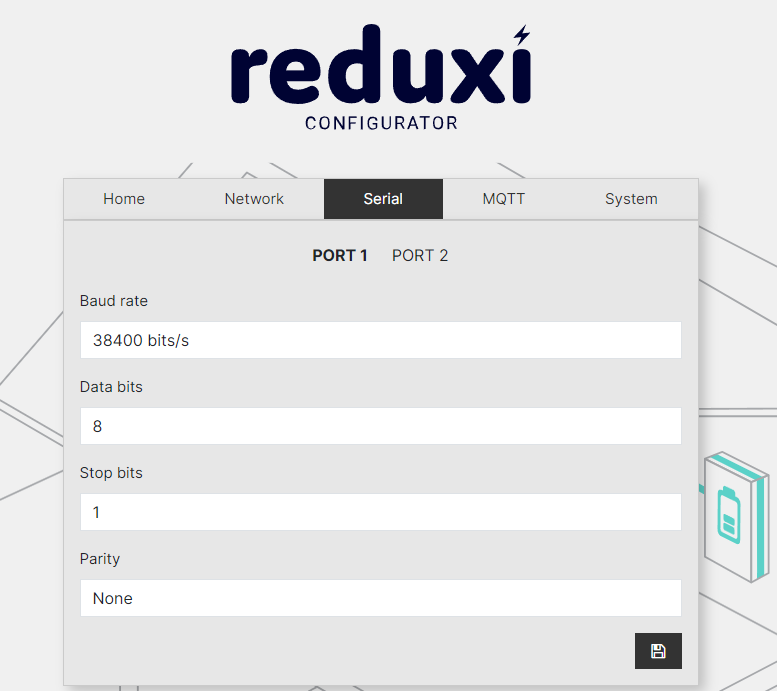

2.3.4 Подешавања серијског порта Reduxi Gateway-а

If  RS485 ports are used for the serial connection, it is necessary to set the following settings:

• Брзина преноса: подесите брзину преноса,
• Датотеке: подесите број датотека,
• Стоп датотеке: подесите број стоп датотека,
• Паритет: изаберите паритет.
• nakon svih serijskih podešavanja, kliknite na dugme "Sačuvaj" u donjem desnom uglu.

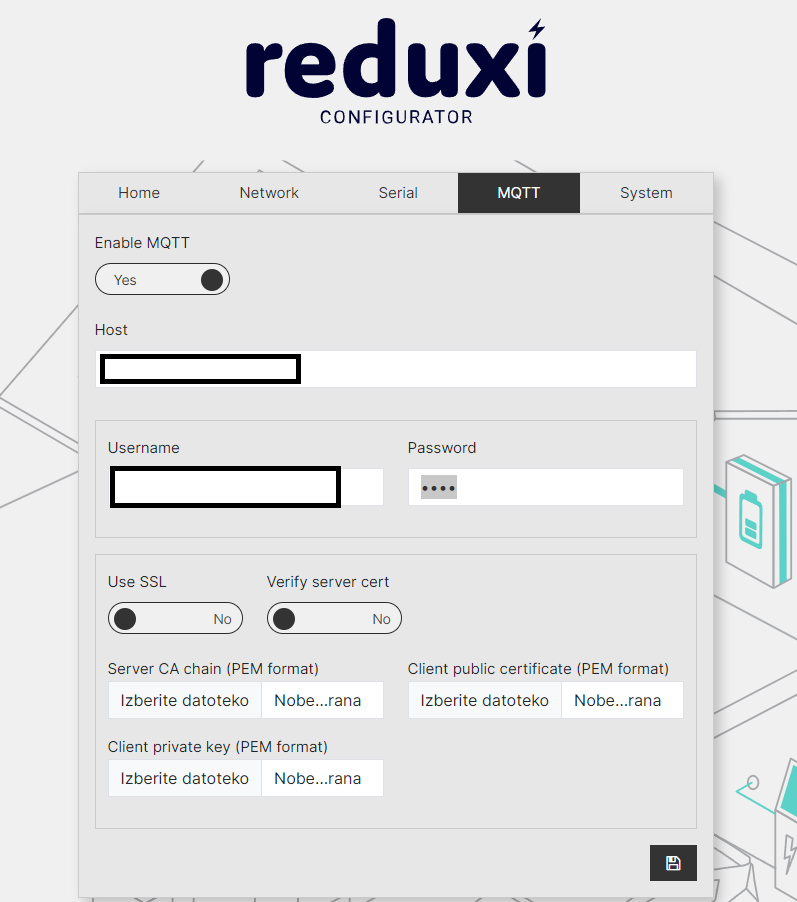

2.3.5 Reduxi Gateway MQTT podešavanja

Uređaj Reduxi Gateway omogućava konfiguraciju i očitavanja sa uređaja pomoću MQTT brokera na koji se uređaj povezuje. Za uspješnu komunikaciju s MQTT brokerom, potrebno je unijeti sljedeće informacije:

• Omogući MQTT: Da/Ne, odaberite Da,
• Host: unesite URL na kojem se nalazi broker,
• Korisničko ime i lozinka: Unesite korisničko ime i lozinku za prijavu na URL brokera,
• Koristi SSL: ako se koristi SSL,
• Proverite server certifikat: Za primer upotrebe server certifikata,
• Server CA lanac (PEM format): odaberite datoteku server certifikata,
• Klijent privatni ključ (PEM format): odaberite datoteku server certifikata,
• Klijent javni ključ (PEM format): odaberite datoteku javnog ključa,
• nakon svih MQTT postavki, kliknite na dugme "Save" u donjem desnom uglu.

Upute za korišćenje MQTT brokera su dostupne na MQTT uputstva.

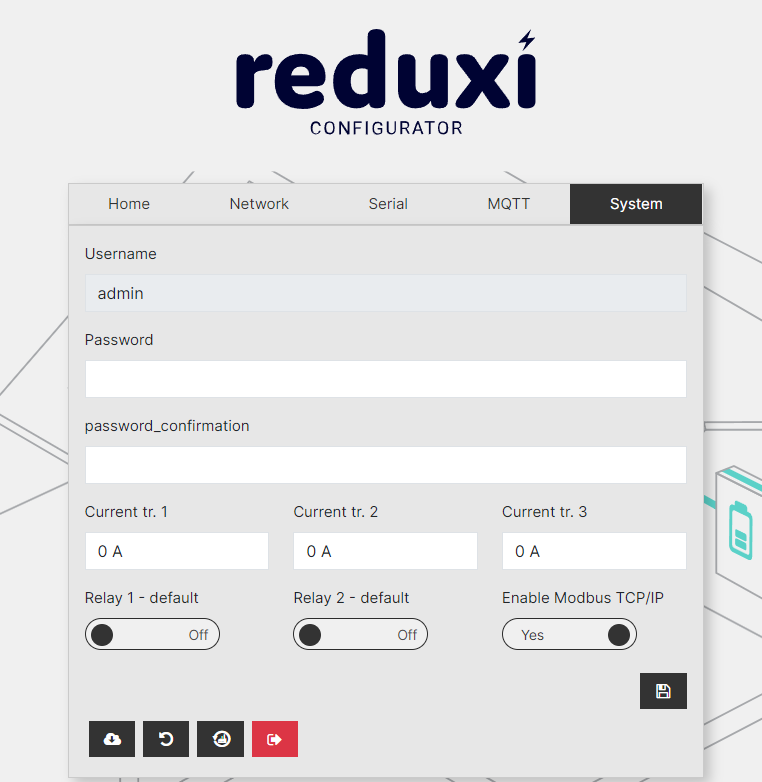

2.3.6 Reduxi Gateway Postavke sistema

Sledeće opcije su navedene u postavkama sistema:

• Korisničko ime: ne može se promeniti,
• Lozinka: unesite novu lozinku,
• Potvrda lozinke: ponovo unesite novu lozinku,
• Current 1/2/3: postavite odnos struje senzora struje,
• Relej 1/2 - podrazumevano: navedite poziciju releja u doku,
• Omogući Modbus TCP/IP: u slučaju čitanja na RS-485 ulazima, potrebno je omogućiti Modbus TCP/IP,
• nakon svih postavki sistema, kliknite dugme "Sačuvaj" u donjem desnom uglu.



3. Add Reduxi Gateway to Reduxi Controller in Reduxi Controller Configurator

3.1 Ping test between Reduxi controller and Reduxi Gateway in same (LAN,WLAN) network

Once Reduxi Controller and Reduxi Gateway are connected to the same (LAN, WLAN) network, a "ping test" can be performed to make sure that the Reduxi Controller can access the Reduxi Gateway.

Prijavite se na aplikaciju Reduxi konfigurator i kliknite na dugme "Setting" dole levo na početnoj stranici.

Za pristup dodatku "Ping test" potrebna su tri koraka (klik):

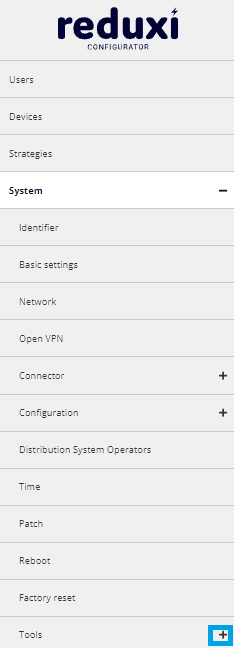

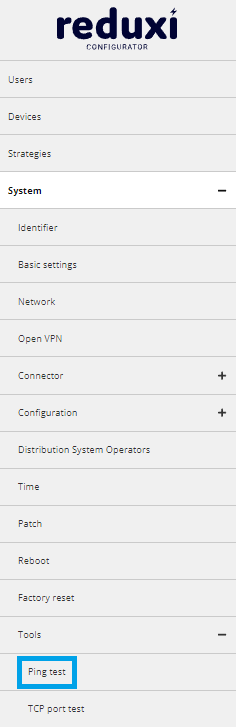

Click one: + sign System; Click two: + sign Tools; Click three: Ping test

Ping test:

To perform the ping test, just enter the IP for Reduxi Gateway and click the "Test" button. You can use an IP address or DNS address which is the gateway.local.

Ping test can have two responses:

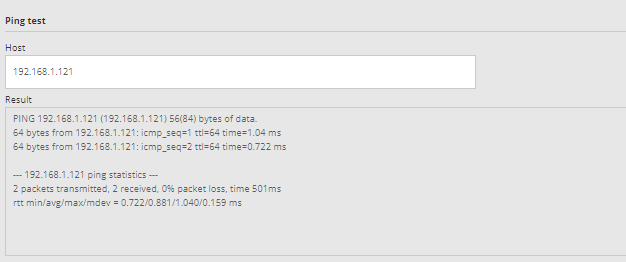

1. Ping test is successful:

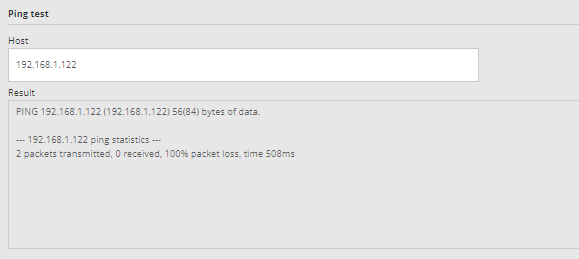

1. Ping test failed:



3.2 Reduxi Gateway as Reduxi meter

An example of how to add a Reduxi Gateway as a Reduxi meter can be found on the link: Kronoterm Heat pump with SG ready contacts, where Reduxi Gateway serves as an energy meter for the heat pump in example. Reléji Reduxi Gateway-a moraju biti konfigurisani u skladu s tim, kako je opisano u primjeru.

Simbolička slika iz primjera:

Postavke Modbus iz primera za merač Redxi :

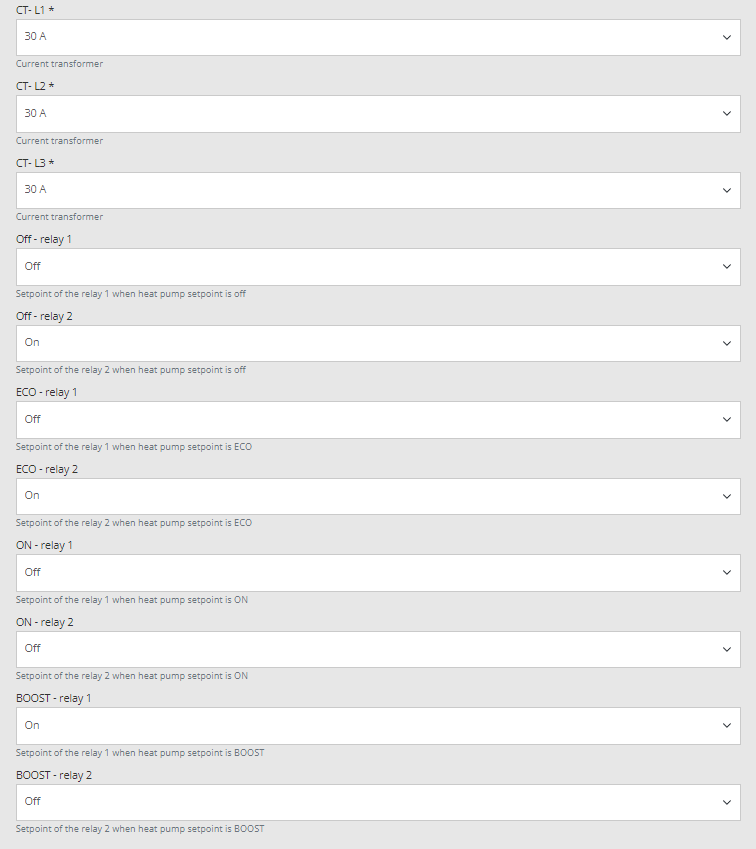

Postavke senzora struje i relejnog izlaza iz primera za merač Reduxi:



3.3 Reduxi Gateway for use of RS485

Za razliku od tačke 3.2, Reduxi Gateway može se koristiti kao dodatak za Reduxi Controller, postavljen na drugu lokaciju, gde je potrebno uspostaviti vezu između Controllera i Gatewaya (2.1.3 Testiranje veze između Reduxi Gateway i Reduxi Controller na LAN-u).

Primer Reduxi Gateway-a sa korišćenjem RS485 za konekciju sa Smart meter Iskraemeco AM550:

Povežite se sa Smart meter Iskraemeco AM550

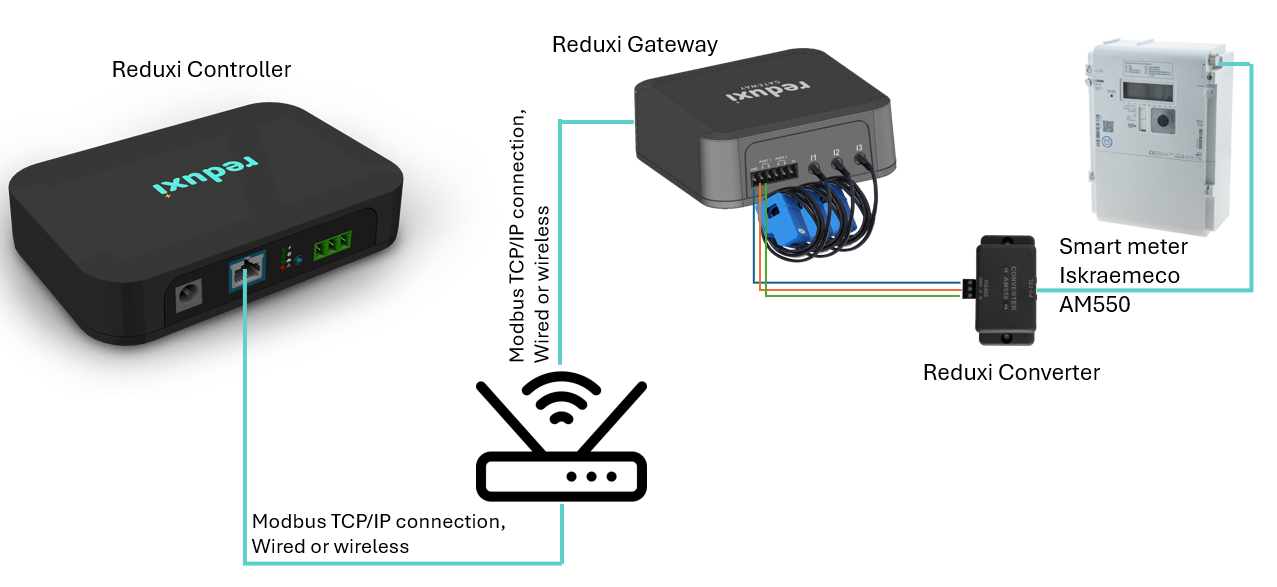

Simbolička slika iz primera:

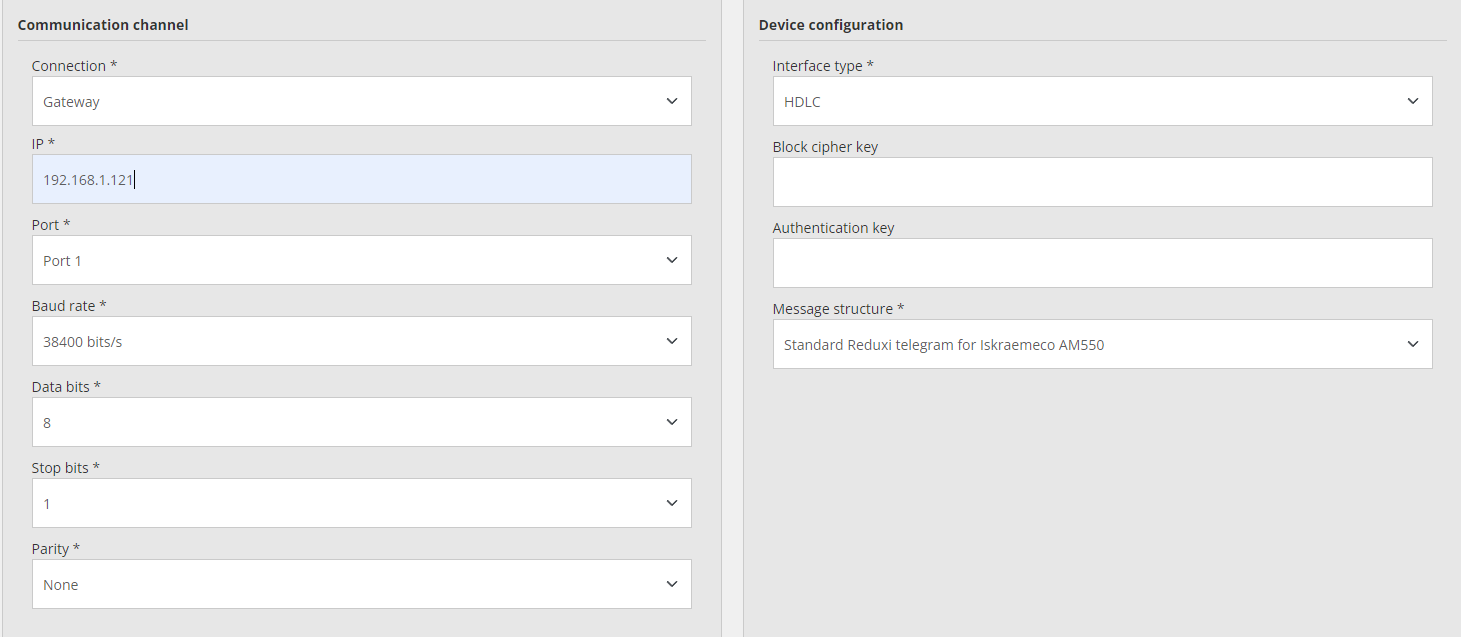

Postavke Modbusa iz primjera za Reduxi Gateway koji se koristi s RS485:



Nakon što ste uspješno dodali uređaj i provjerili vrijednosti, uređaj se može pregledavati i kontrolirati putem aplikacije Reduxi.
