1. Uvod

Reduxi sistem omogućava komunikaciju i kontrolu Huawei SUN2000 invertera. Komunikacija je omogućena putem Modbus TCP/IP protokola. Reduxi kontroler i SmartLogger moraju biti povezani na istu lokalnu mrežu (LAN) kako bi kontroler mogao da pristupi SmartLogger-u, a samim tim i inverterima, koji su povezani sa SmartLogger-om preko RS485 serijske veze.

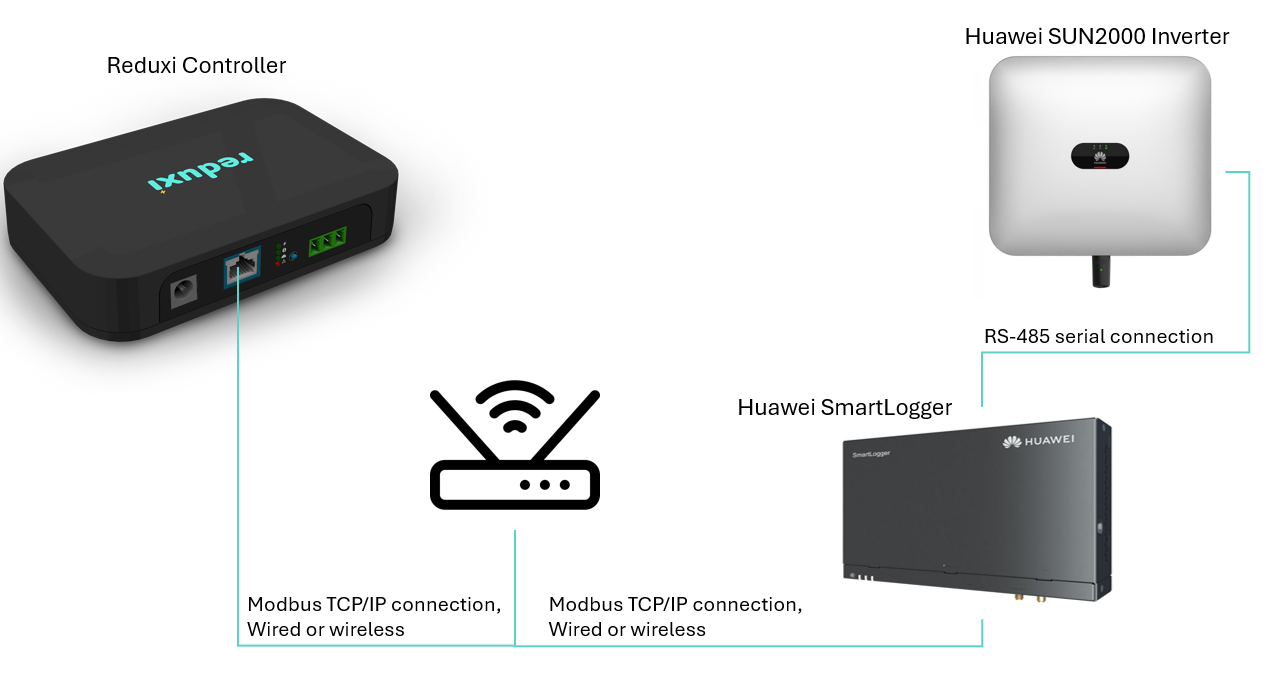

Simbolički prikaz komunikacije između Reduxi kontrolera i Huawei SUN2000 invertera.

2. Podešavanja mreže Reduxi kontrolera

Informacije o tome kako povezati Reduxi Controller na mrežu (LAN ili WLAN) dostupne su na URL-u: Reduxi Controller.

Jednom kada je povezan na mrežu, preporučuje se postavljanje statičke IP adrese za Reduxi Controller. Kada je statička IP adresa postavljena, dostupne su tačne informacije o podmreži u kojoj se Reduxi Controller nalazi.

3. Huawei SmartLogger Pristup/Mreža/Konfiguracija postavke putem kabla (LAN/WAN)

Kada se završi podešavanje mreže sa strane Reduxi Controller-a, isti proces se mora primeniti i za SmartLogger.

Da biste pristupili softverskom interfejsu SmartLogger-a, proverite uputstva iz korisničkog priručnika za SmartLogger ili jednostavno, ako znate lokalnu IP adresu SmartLogger-a, koristite tu IP adresu i otvorite je u vašem pretraživaču.

Kada se prijavite u SmartLogger:

• Podesite IP i masku za SmartLogger, dat je primer za žičanu konekciju. Pod Ethernet2 podesite IP i masku podmreže, slika ispod:

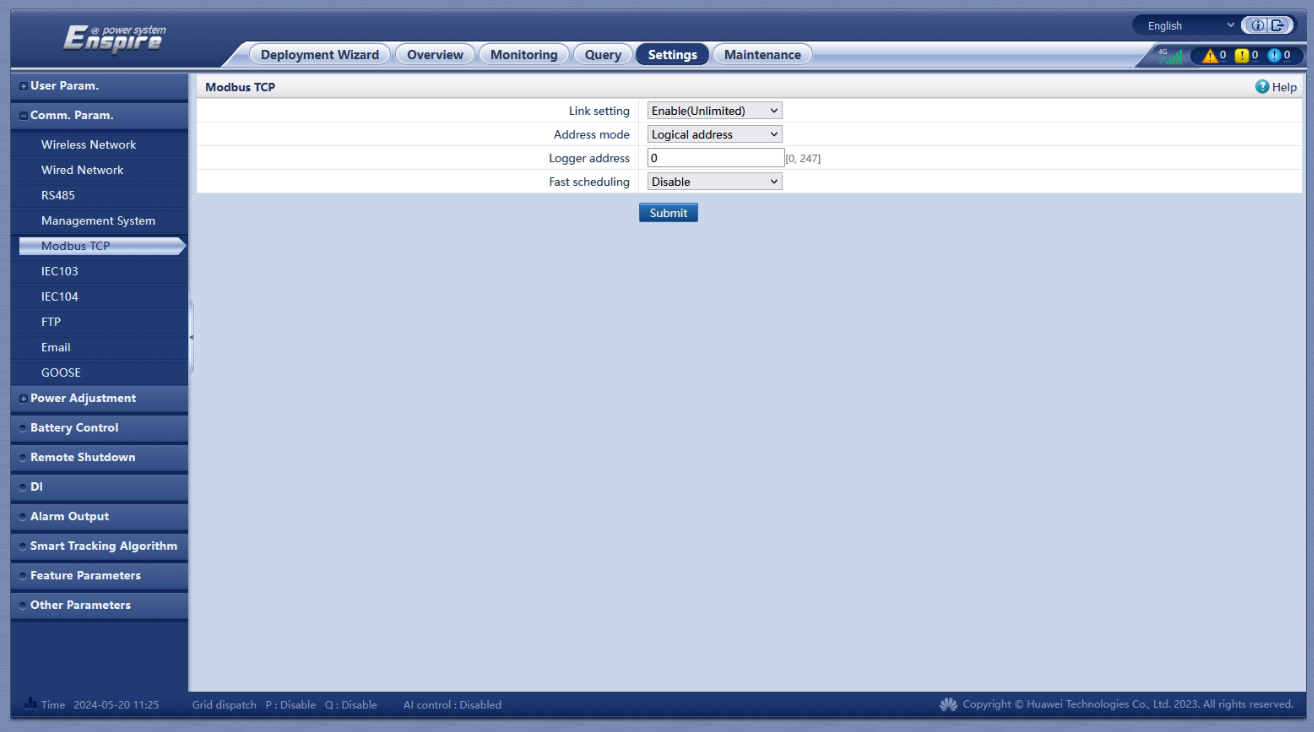

• Modbus TCP/IP podešavanja, gde Link podešavanja moraju biti postavljena na Omogući (neograničeno) kao na slici ispod:

• Modbus TCP/IP podešavanja, gde podesite:
  • Link podešavanja. Omogući,
  • Režim adrese: Logička adresa (mora biti postavljena na logičku!)
  • Adresa SmartLogera: podesite logičku adresu SmartLogera,
  • Brzo zakazivanje: Onemogućeno.

Dodatne informacije (Važno!!!) --> Adresa SmartLogera ne sme biti ista kao logička adresa bilo kog uređaja povezanog na SmartLogger!.

Slika ispod:

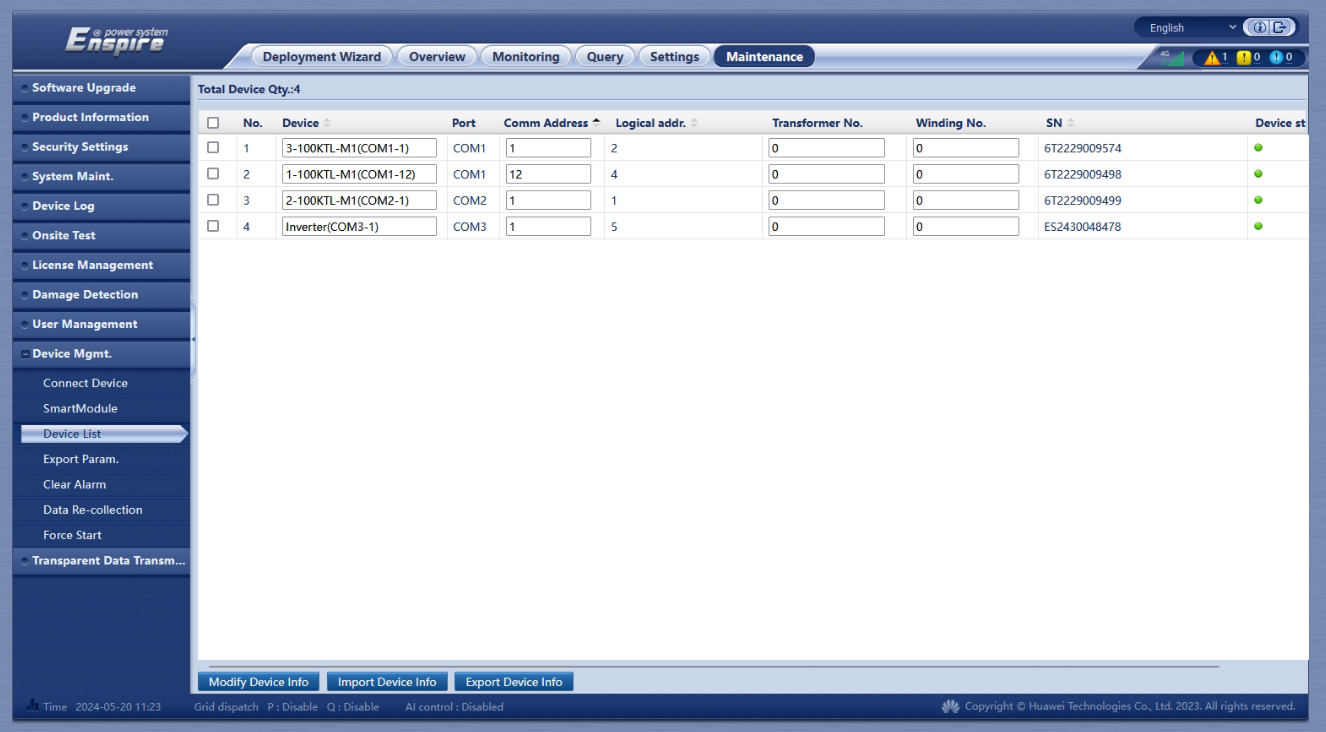

• Postavke održavanja imaju ulogu pregleda povezanih uređaja i prikazivanja statusa i parametara svakog uređaja, slika ispod:

3.1 Pristup/Mrežne/Konfiguracione postavke Huawei SmartLogera putem mobilnog telefona (SUN2000 aplikacija)

Pre nego što započnete, proverite sledeće:

• SmartLogger S3000 je uključen.
• Wi‑Fi pristupna tačka je aktivna.

Ako Wi‑Fi mreža nije vidljiva:

• Pritisnite dugme RST na 1–3 sekunde da biste omogućili pristupnu tačku.

Na vašem mobilnom uređaju:

1. Otvorite Wi‑Fi postavke.
2. Povežite se na SmartLogger pristupnu tačku:
   • Naziv mreže: Logger_SN
     (SN = serijski broj uređaja)
   • Lozinka:
     • Odštampano na etiketi uređaja, ili
     • Podrazumevano: Changeme

Otvorite jednu od podržanih aplikacija:

• SUN2000 aplikacija (dostupna u Huawei AppGallery), ili
• FusionSolar aplikacija

Zatim izaberite:

• Puštanje u rad uređaja (FusionSolar), ili
• Direktno prijavljivanje (SUN2000)

Unesite podrazumevane akreditive za prijavljivanje:

• Korisničko ime: installer
• Lozinka: 00000a (podrazumevano)

4. Testiranje komunikacije između Reduxi kontrolera i SmartLogger-a

Nekoliko kriterijumskih uslova mora biti ispunjeno za uspešnu komunikaciju između Reduxi kontrolera i SmartLogger-a.

Kriterijumi:

• Reduxi kontroler i SmartLogger moraju biti u istoj podmreži, na primer, IP adresa Reduxi kontrolera je: 192.168.1.100, a IP adresa SmartLogger-a je: 192.168.1.101
• Kontroler i SmartLogger ne moraju biti u istoj podmreži, ovaj slučaj je znatno složeniji i obično se ne koristi. Ovdje vatrozidi između podmreže kontrolera i podmreže SmartLogera moraju biti otvoreni barem za postavljeni IP obje opreme. Takođe, pravila za izuzetke firewall-a za portove moraju biti pravilno omogućena. Ova opcija se ne preporučuje.
• Port 502 na strani SmartLogger uređaja mora biti omogućen za Modbus TCP/IP komunikaciju, što se postiže omogućavanjem Modbus TCP/IP u SmartLogger aplikaciji.

• Ukoliko postoji drugi firewall između Controller-a i SmartLogger-a, port 502 takođe mora biti otvoren na tom firewall-u.

4.1 Ping test od Reduxi Controller-a do SmartLogera

Kada su oba uređaja povezana na istu mrežu, može se izvršiti "ping test" kako bi se osiguralo da Reduxi Controller može pristupiti SmartLogger-u i da su drugi kriterijumi iz prethodne tačke ispunjeni.

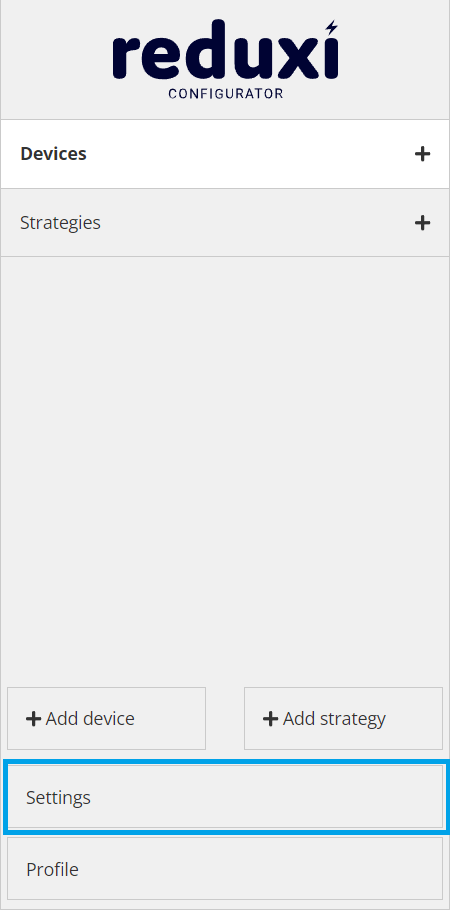

Login to the Reduxi configurator application and click on the "Setting" button down left on the home page.

Za pristup "Ping test"-u potrebna su dodatna tri koraka (klika):

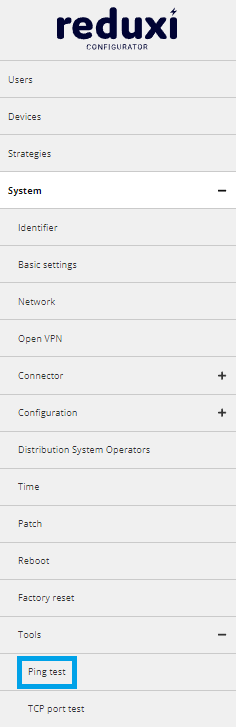

Kliknite jedno: + znak Sistem; Kliknite dva: + znak Alati; Kliknite tri: Ping test

Ping test:

Za izvođenje ping testa jednostavno unesite IP adresu Reduxi SmartLogera i kliknite dugme "Testiraj".

Ping test može imati dva odgovora:

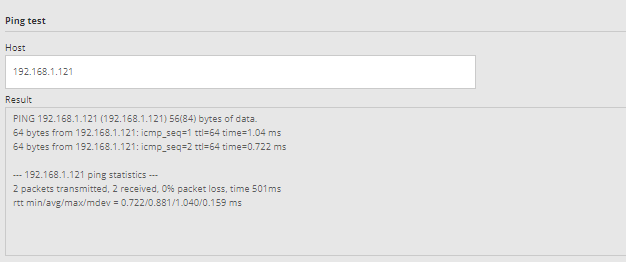

1. Ping test je uspešan:

1. Ping test nije uspeo:

5. Dodavanje novog uređaja (Huawei SUN2000)

Da biste dodali novi uređaj (Huawei SUN2000) ili uredili postojeći, predstavljene su sledeće tačke.

5.1 Dodajte novi uređaj

Prijavite se u Reduxi konfigurator aplikaciju i pritisnite dugme "Dodaj uređaj".

5.2 Odaberite uređaj koji želite dodati (Osnovne postavke)

U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: Solarna elektrana,
• Tip: Huawei SUN2000,
• Naziv: Navedite naziv uređaja.

5.3 Komunikacijski kanal

Unesite parametre za komunikaciju sa SmartLogger-om, koji su:

• Konekcija: TCP/IP,
• IP: unesite IP adresu SmartLogger-a,
• Port: uvek 502,
• Modbus Unit ID: unesite Logic adresu za Modbus podešavanje SmartLogger-a.

5.4 Test komunikacije

Pod svim podešavanjima u kanalu za komunikaciju nalazi se dugme "Test komunikacije", koje se koristi za obavljanje testa.

Test komunikacije može vratiti dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, prikazano na slici ispod:

5.5 Napredna podešavanja

Napredna podešavanja su proizvoljna i zavise od specifičnih potreba lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" na donjoj desnoj strani.

5.6 Poslednja merenja

Nakon uspešnog uspostavljanja komunikacije sa uređajem, izmerene vrednosti dobijene sa uređaja mogu se dvostruko proveriti kao dodatni test. Kliknite na odeljak "Uređaj" na početnoj stranici Reduxi konfiguratora i izaberite novododati Huawei SUN2000 razsmernik u strukturi stabla.

Ako želimo da uređajem upravlja strategija, režim upravljanja mora biti postavljen na "Automatski", ali ako pređemo u ručni režim, možemo testirati rad različitih stanja.

Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se može pregledati i kontrolisati putem aplikacije Reduxi.
