Integriši Reduxi kontroler sa GARO punjačem preko Ethernet ili Wi-Fi, koristeći OCPP protokol. Reduxi-jeva fleksibilnost omogućava smanjenje troškova do 30%.

1. Instaliraj GARO aplikaciju

1.1 Aplikacija je dostupna u Google prodavnici: https://play.google.com/store/apps/details?id=se.garo.nxt&hl=en_US

1.2 Aplikacija je dostupna u Apple App Store-u: https://apps.apple.com/us/app/garo-connect/id1534289157



2. Poveži se sa GARO Connect aplikacijom

Za početnu konekciju, sledeći URL pruža video vodič o tome kako da se poveže Garo Entitet:

Prva konekcija GARO Entiteta!

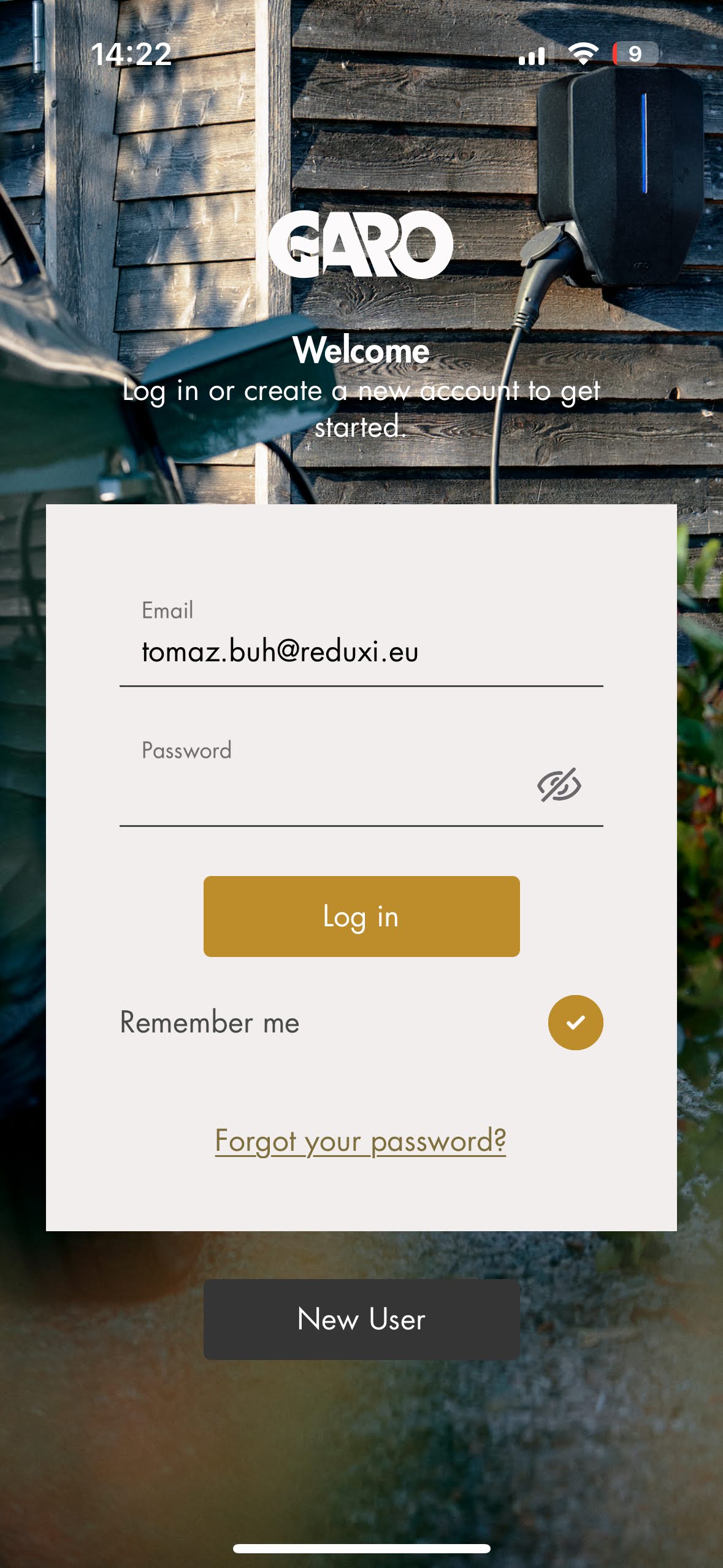

2.1  Prijavi se/Registruj se u GARO Connect aplikaciju

Otvorite aplikaciju i prijavite se ili registrujte novi nalog klikom na dugme 'Novi korisnik', a zatim se prijavite.

2.2  Dodaj novu lokaciju GARO punjača

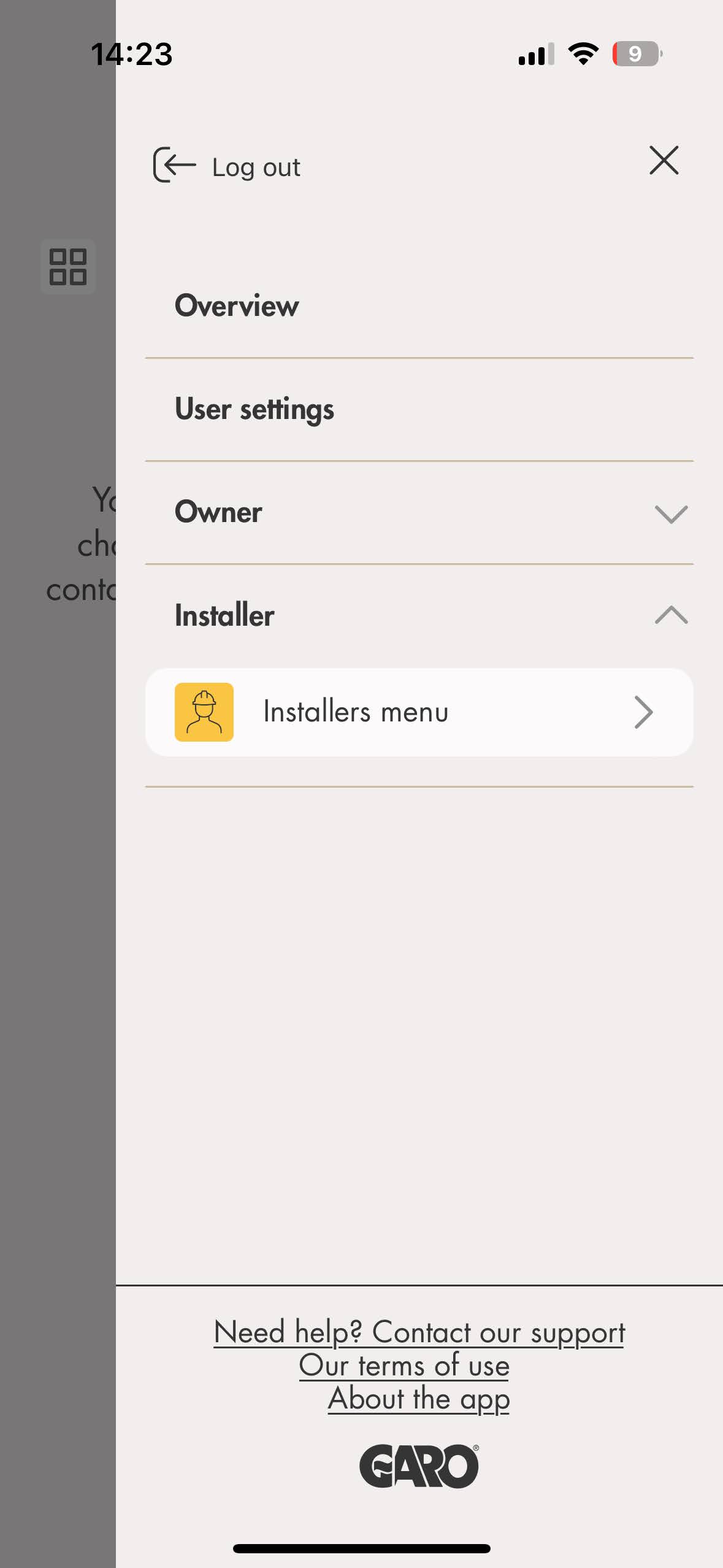

• Nakon otvaranja GARO Connect aplikacije, kliknite na ikonu menija u gornjem desnom uglu i izaberite dugme 'Meni instalatera'.

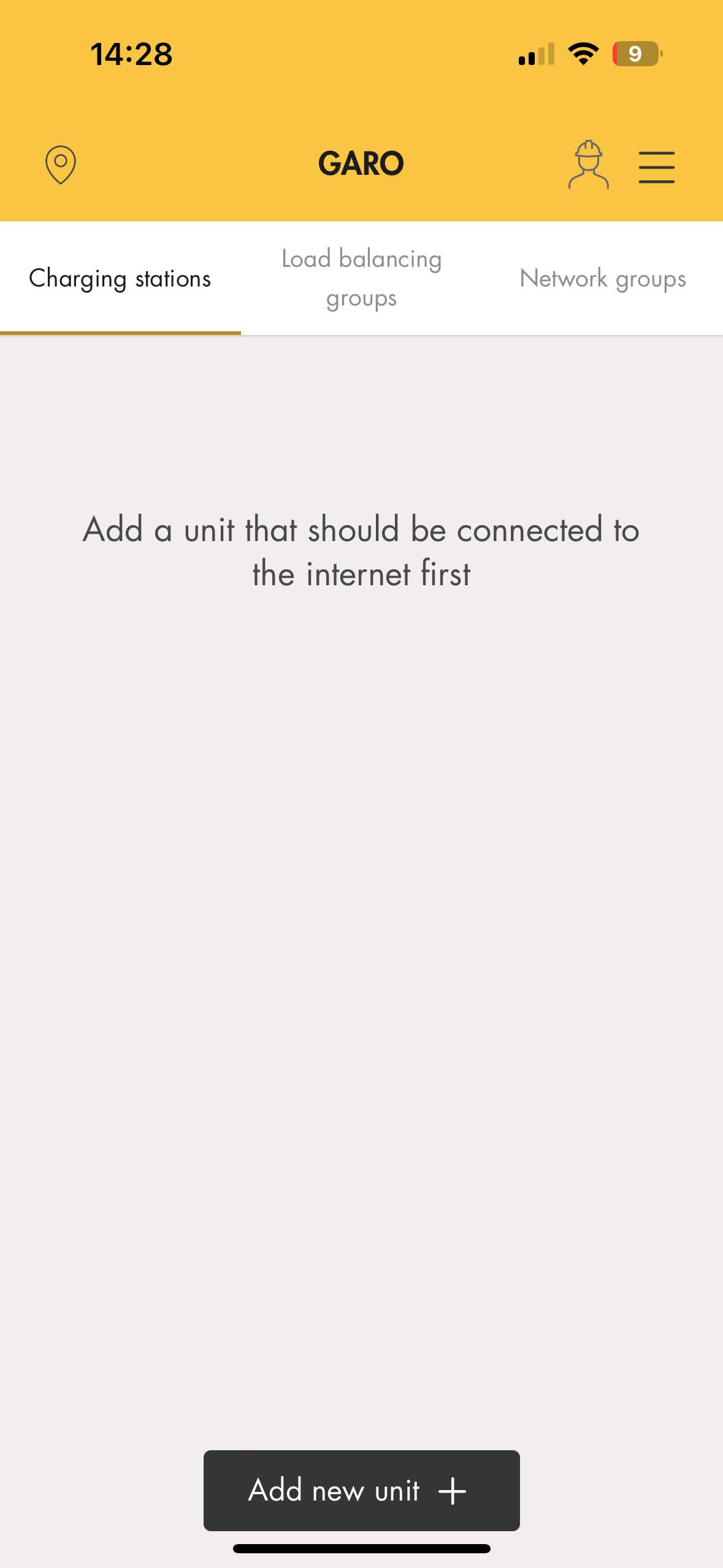

• Pojaviće se novi meni. Kliknite na dugme 'Dodaj novu jedinicu' koje se nalazi u donjem centru.

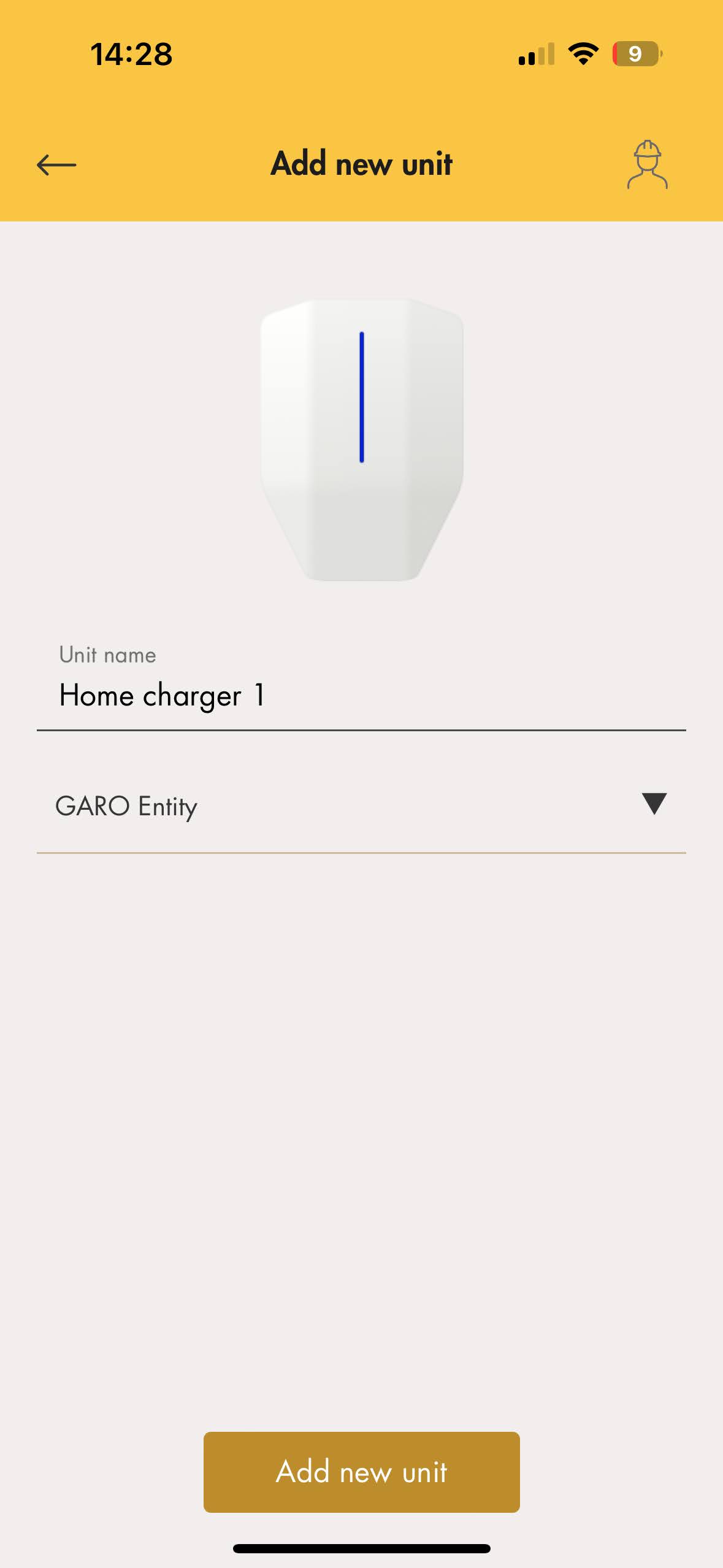

• Imenujte svoju jedinicu i izaberite tip GARO punjača iz padajućeg menija (u ovom primeru, izabran je GARO Entitet). Zatim, kliknite na dugme 'Dodaj novu jedinicu' u donjem centru.

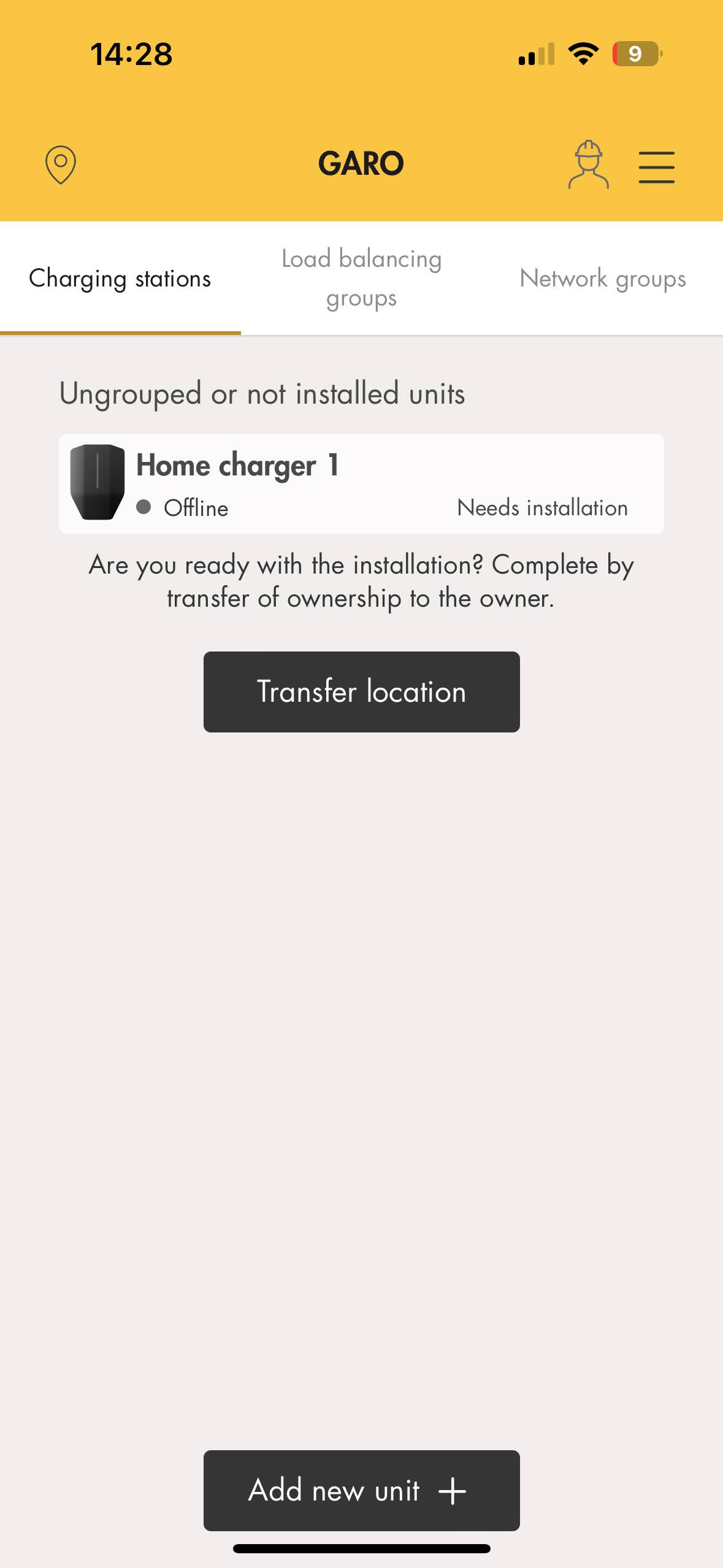

• Kliknite na novo dodati uređaj (Potrebna je instalacija van mreže)

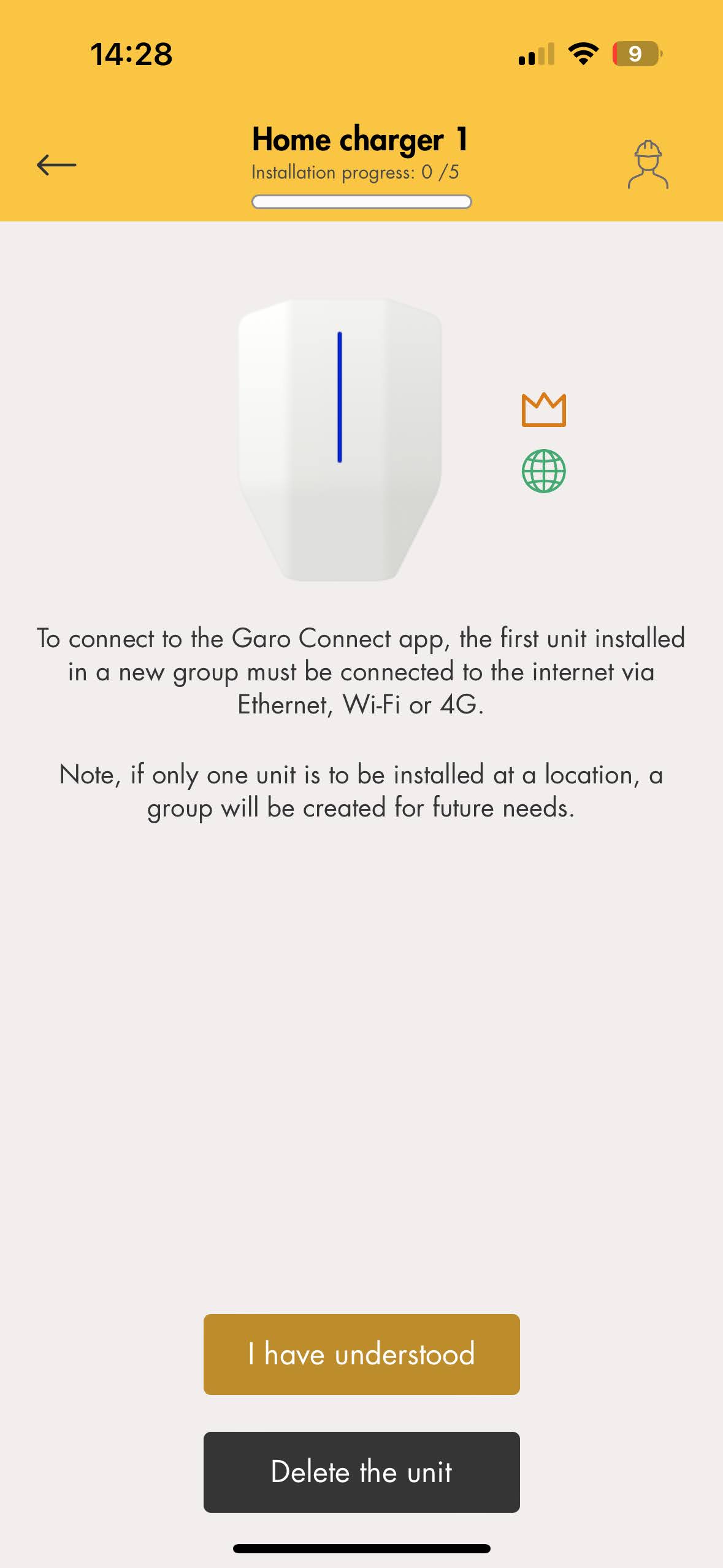

• Otvara se novi meni za napredak instalacije (0/5), pročitajte uputstva i kliknite na dugme 'Razumeo sam' u donjem centru.

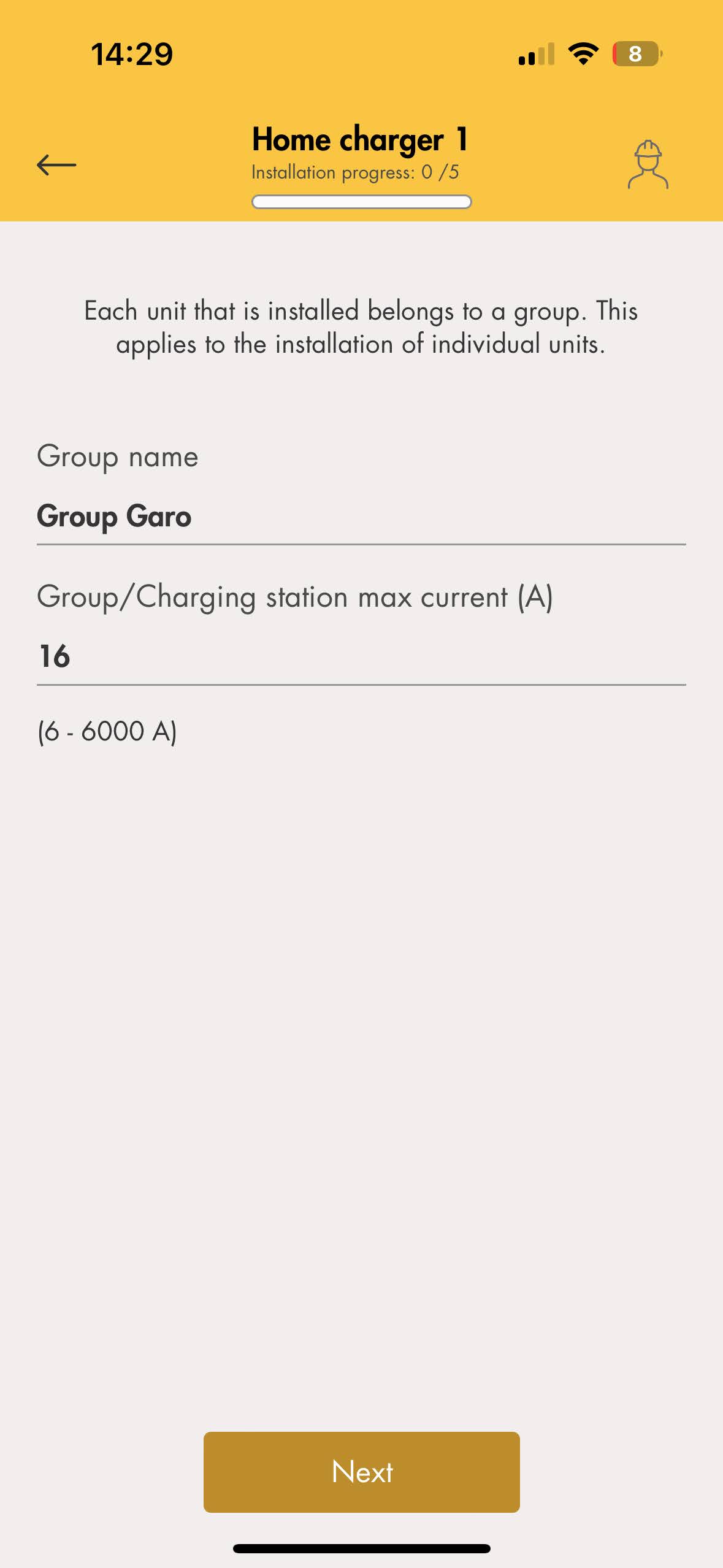

• Imenujte grupu i postavite maksimalnu struju po stanici, kliknite na dugme 'Dalje' u donjem centru.

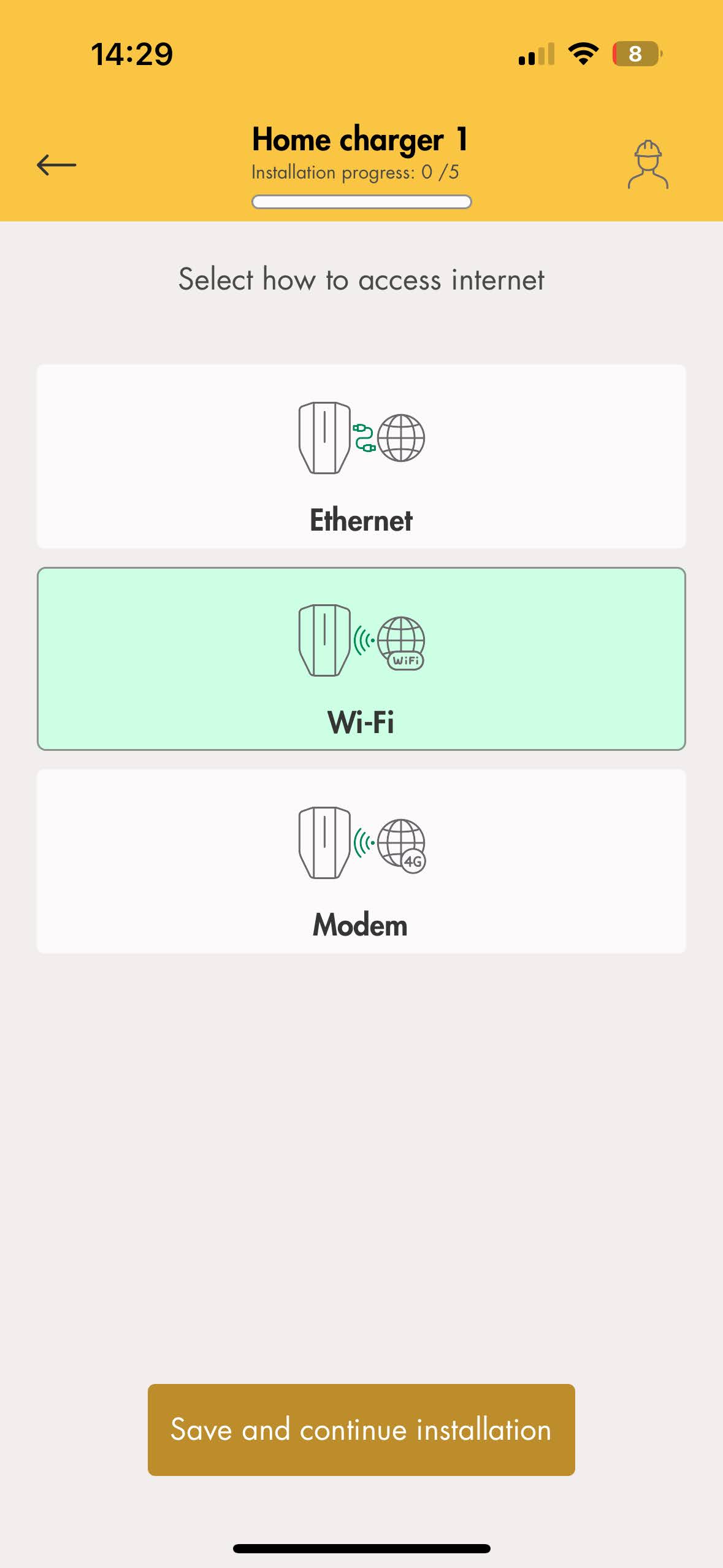

• Izaberite opciju pristupa Internetu i kliknite na dugme 'Sačuvaj i nastavi instalaciju' u donjem centru.

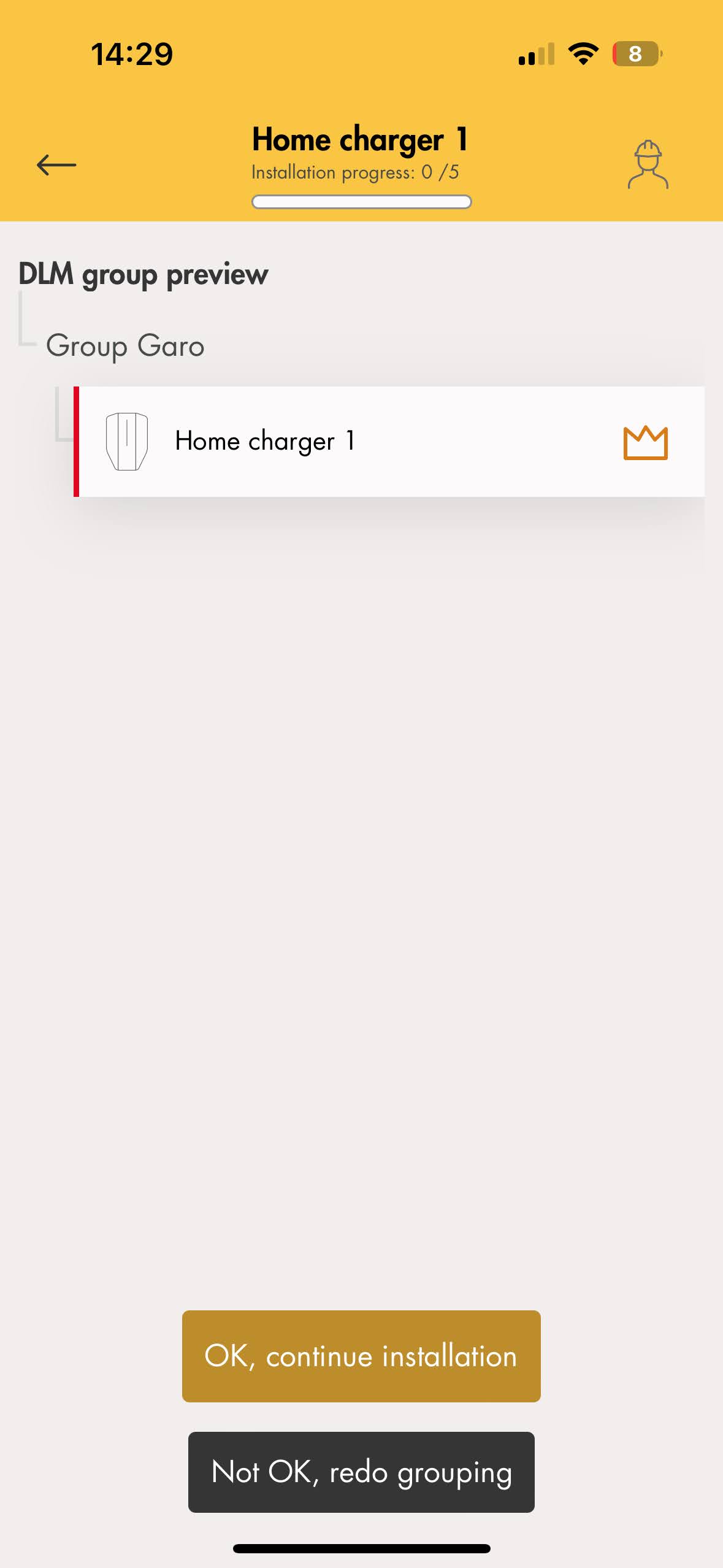

• Pojaviće se novi meni koji pokazuje gde su grupe instalacije instalirane. Kliknite na dugme 'U redu, nastavi instalaciju' u donjem centru.

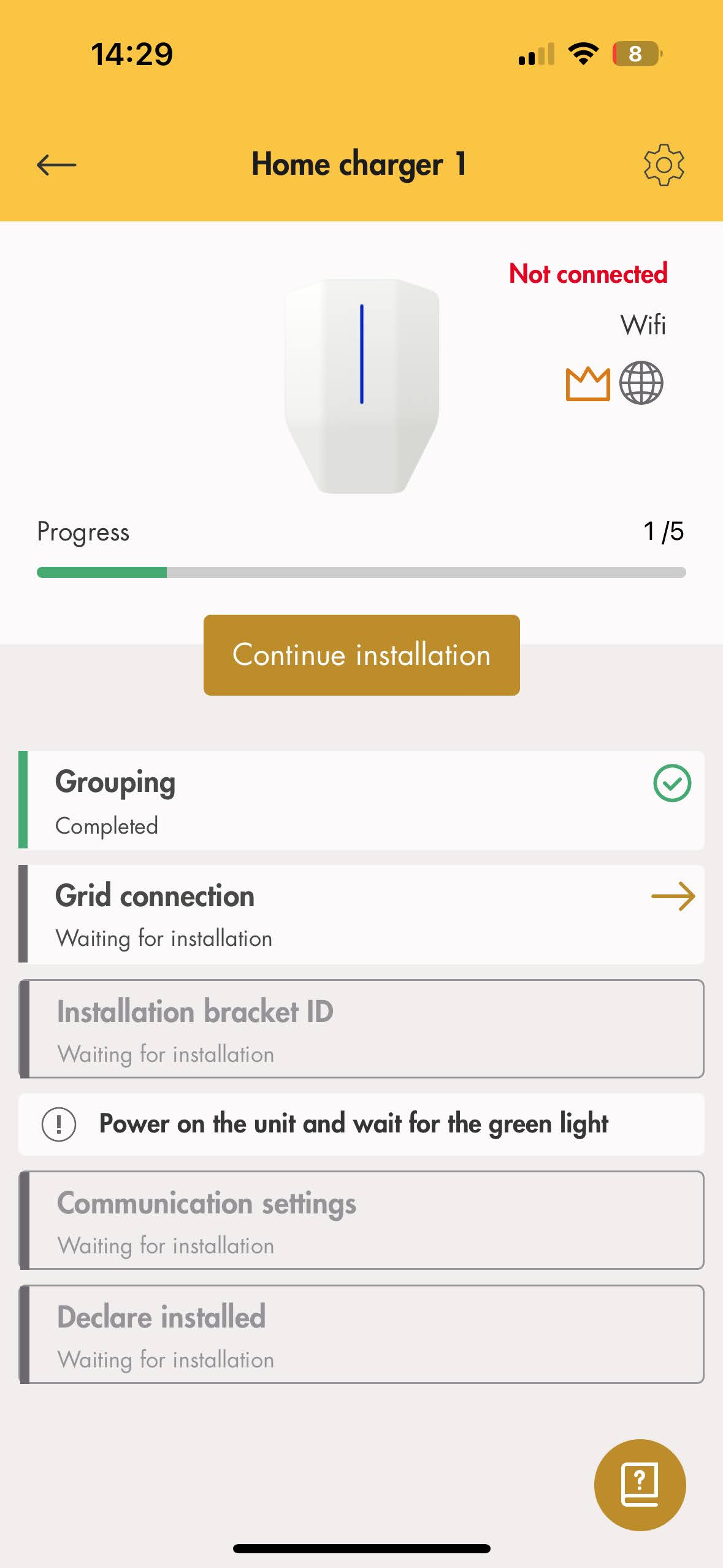

• Pojaviće se novi meni za nastavak do konekcije na mrežu. Kliknite na dugme 'Nastavi instalaciju' u centru.

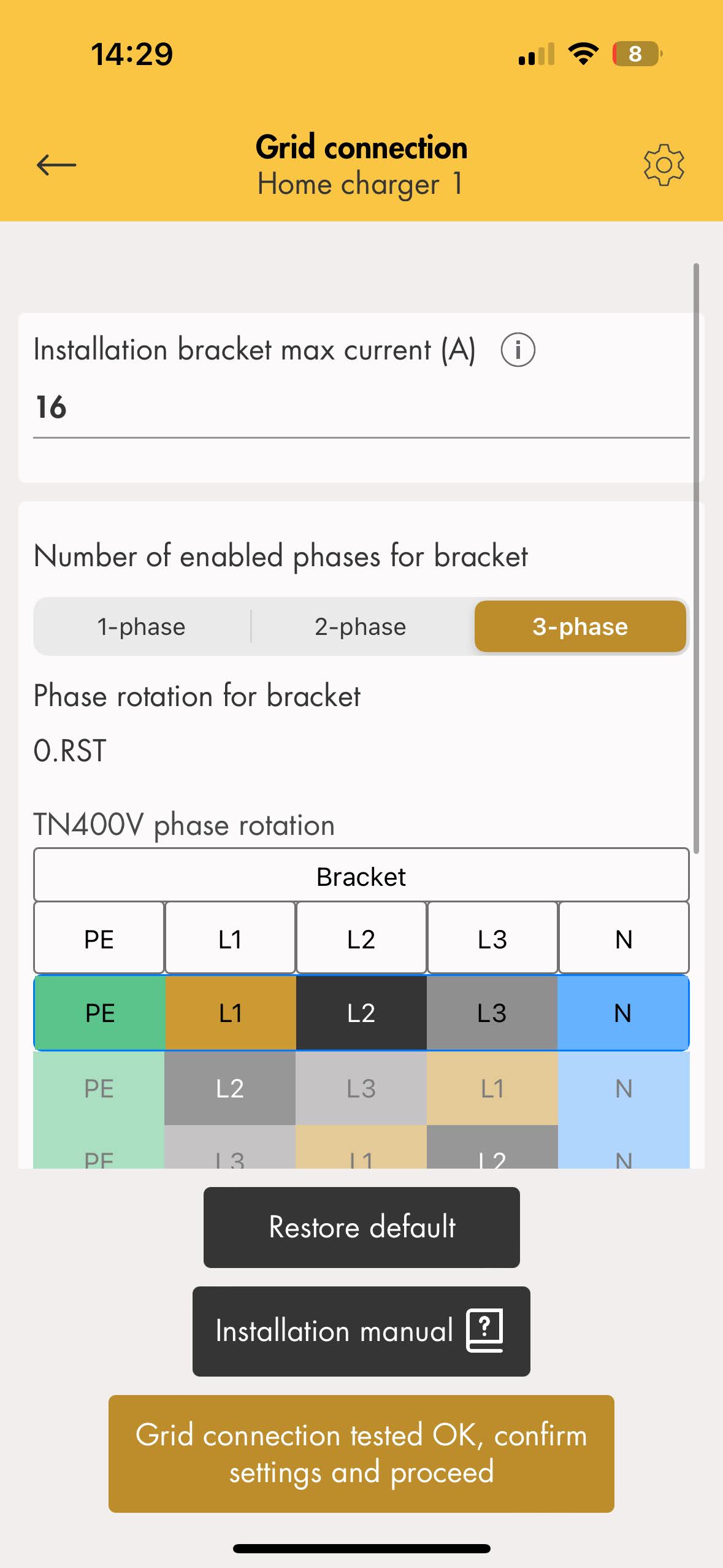

• Unesite potrebne informacije za konekciju na mrežu sledeći GARO konektor specifikacije. Kliknite na dugme 'Konekcija na mrežu testirana je u redu, potvrdite postavke i nastavite' u donjem centru.

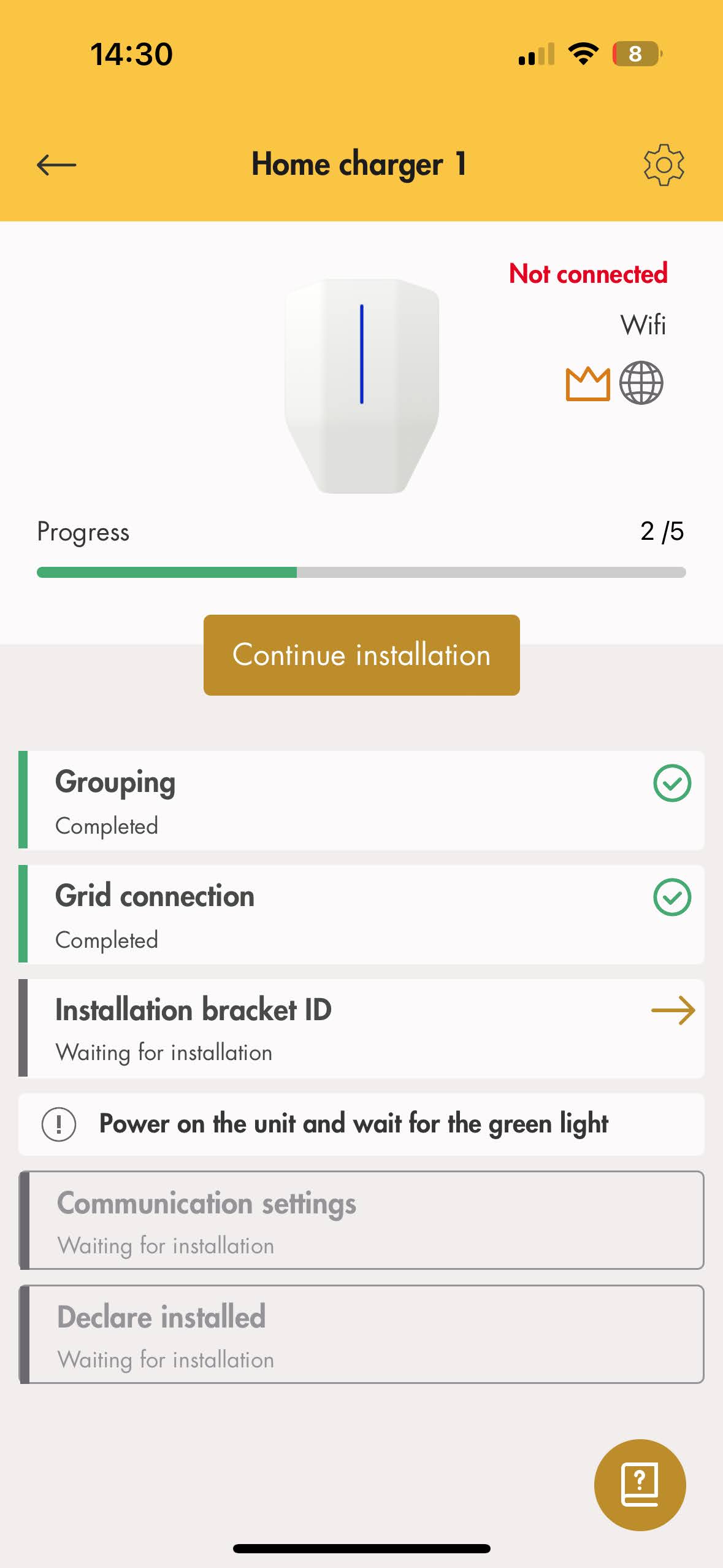

• Nastavite do ID-a nosača instalacije. Kliknite na 'Nastavi instalaciju' u centru.

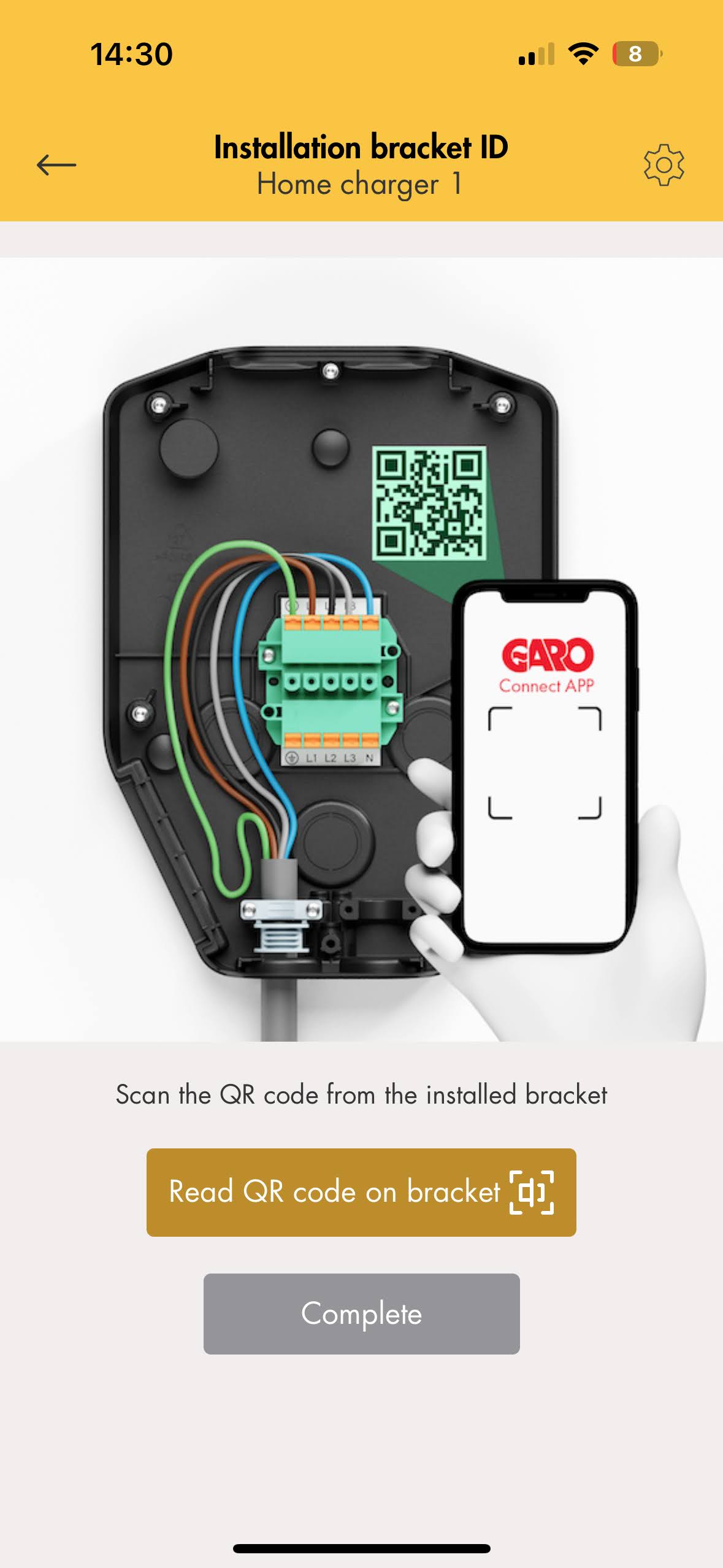

• Skenirajte QR kod na prednjoj strani zadnje strane GARO punjača. Kliknite na dugme 'Pročitaj QR kod na nosaču' u centru.

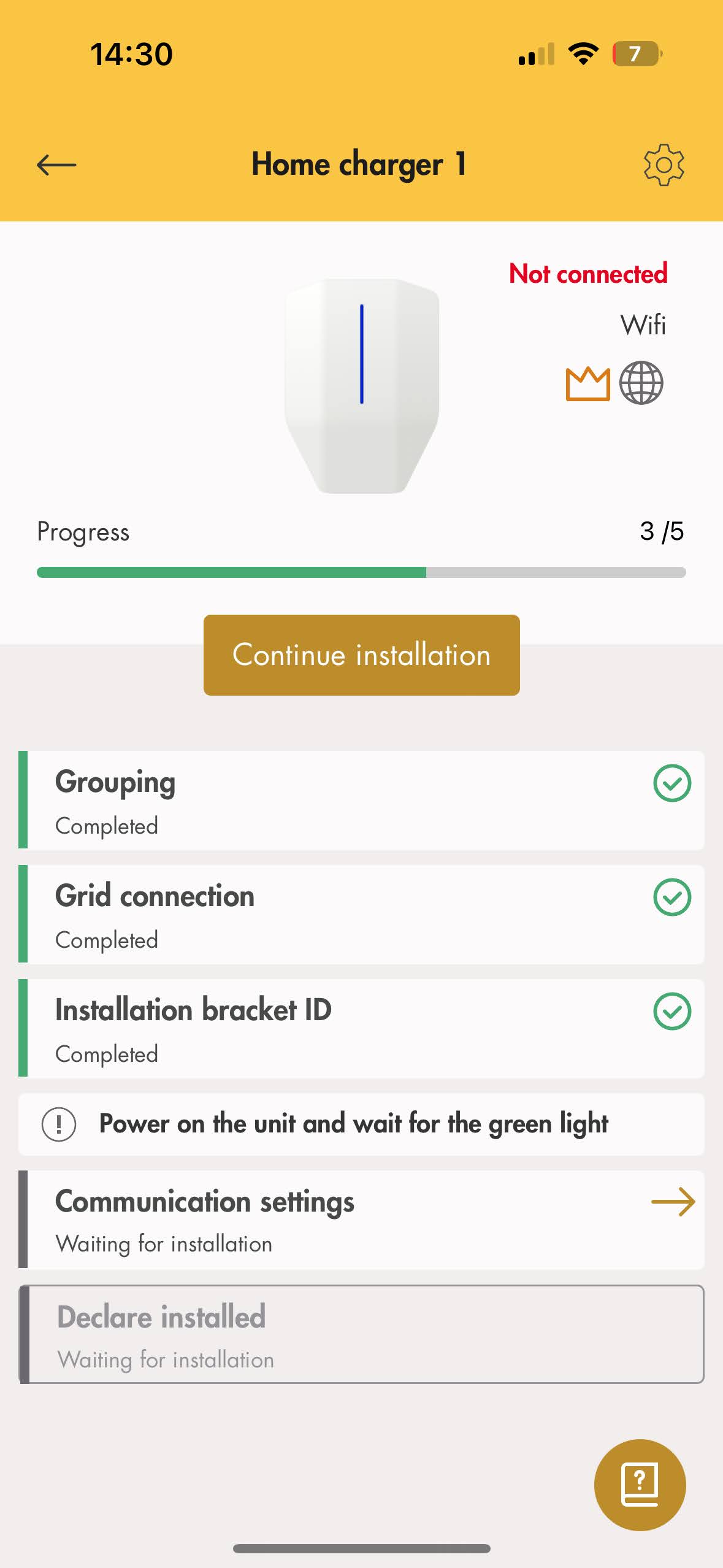

• Nastavite do podešavanja komunikacije. Kliknite na 'Nastavi instalaciju' u centru.

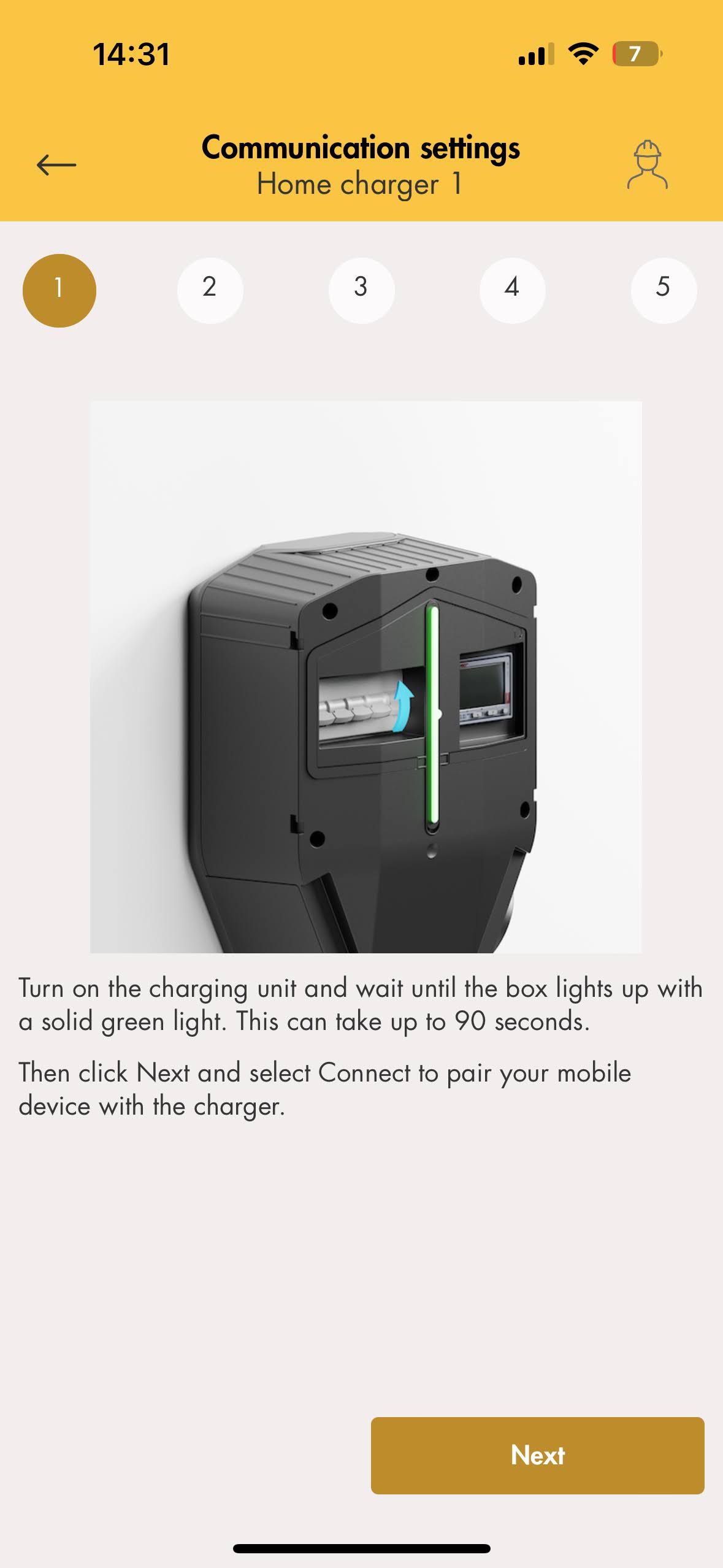

• Uključite Garo punjač i kliknite na dugme 'Dalje' u desnom donjem uglu.

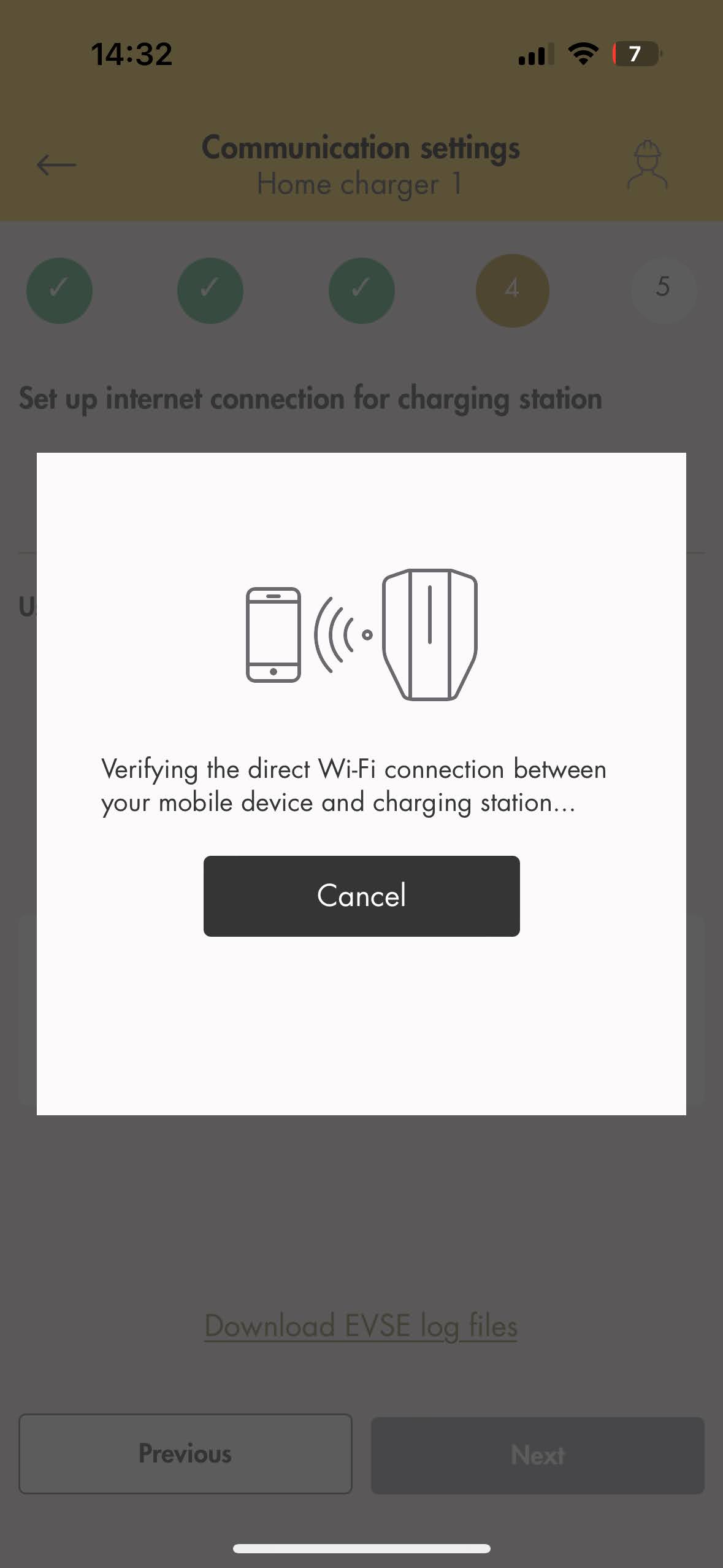

• Pojaviće se verifikacija direktne Wi-Fi konekcije.

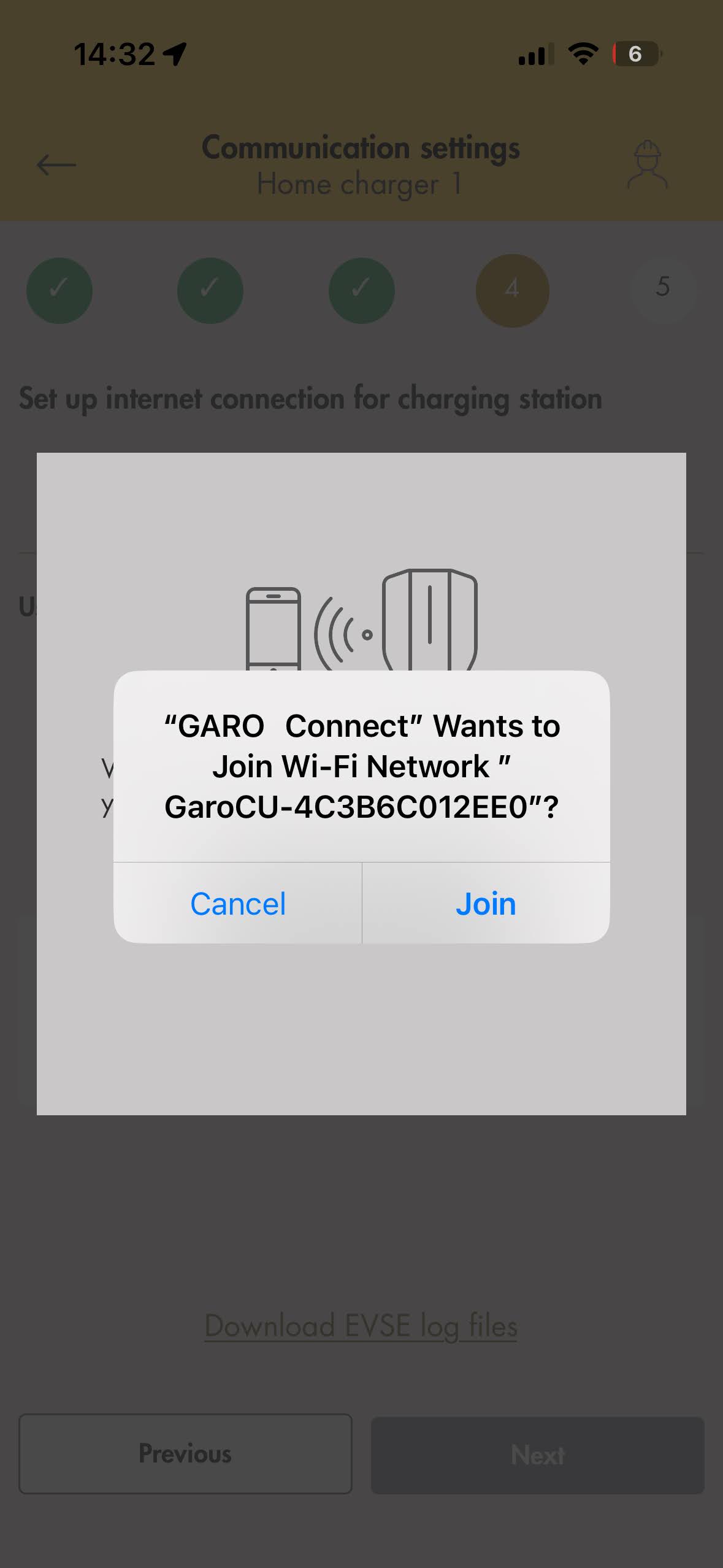

• Povežite se na ponuđenu Wi-Fi mrežu.

• Pojaviće se konekcija na GARO punjač i vaš telefon.

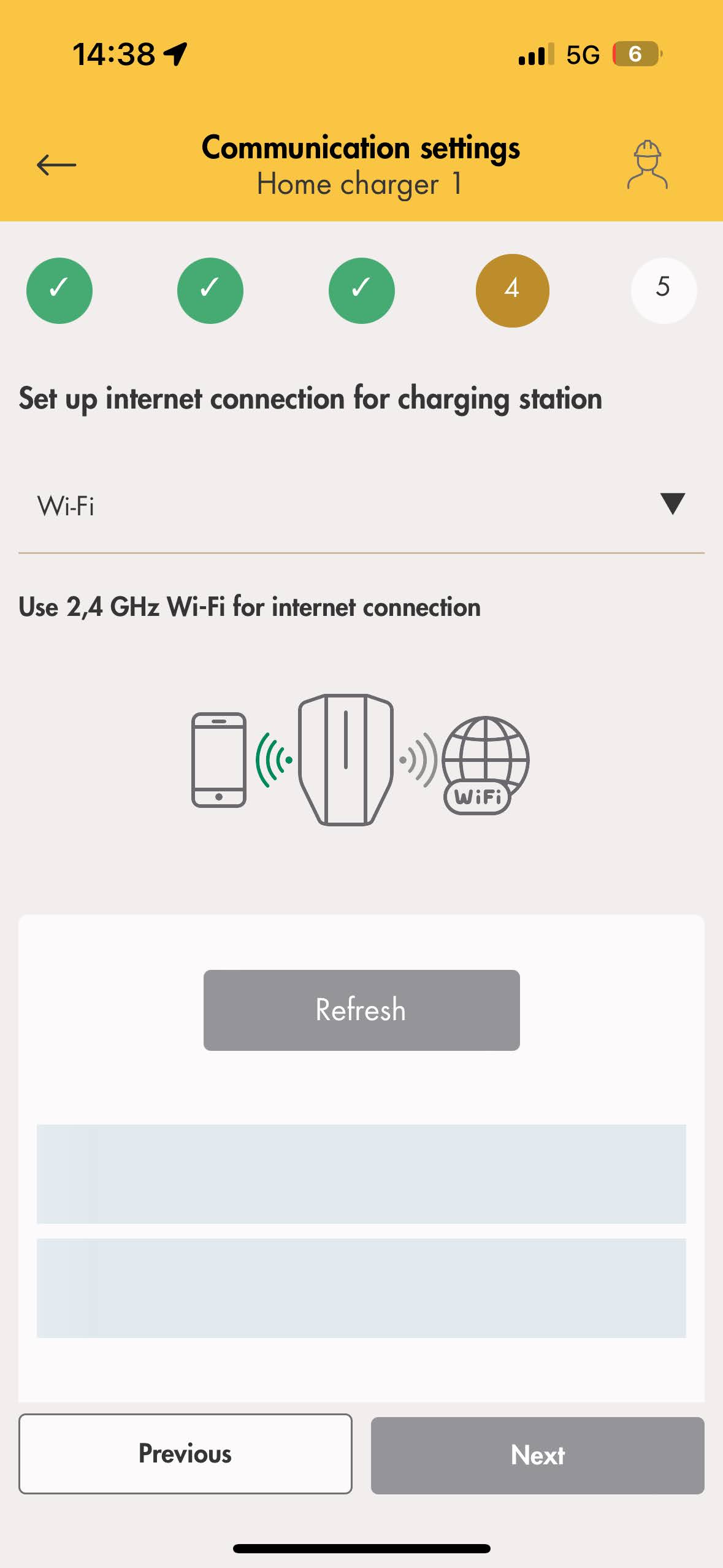

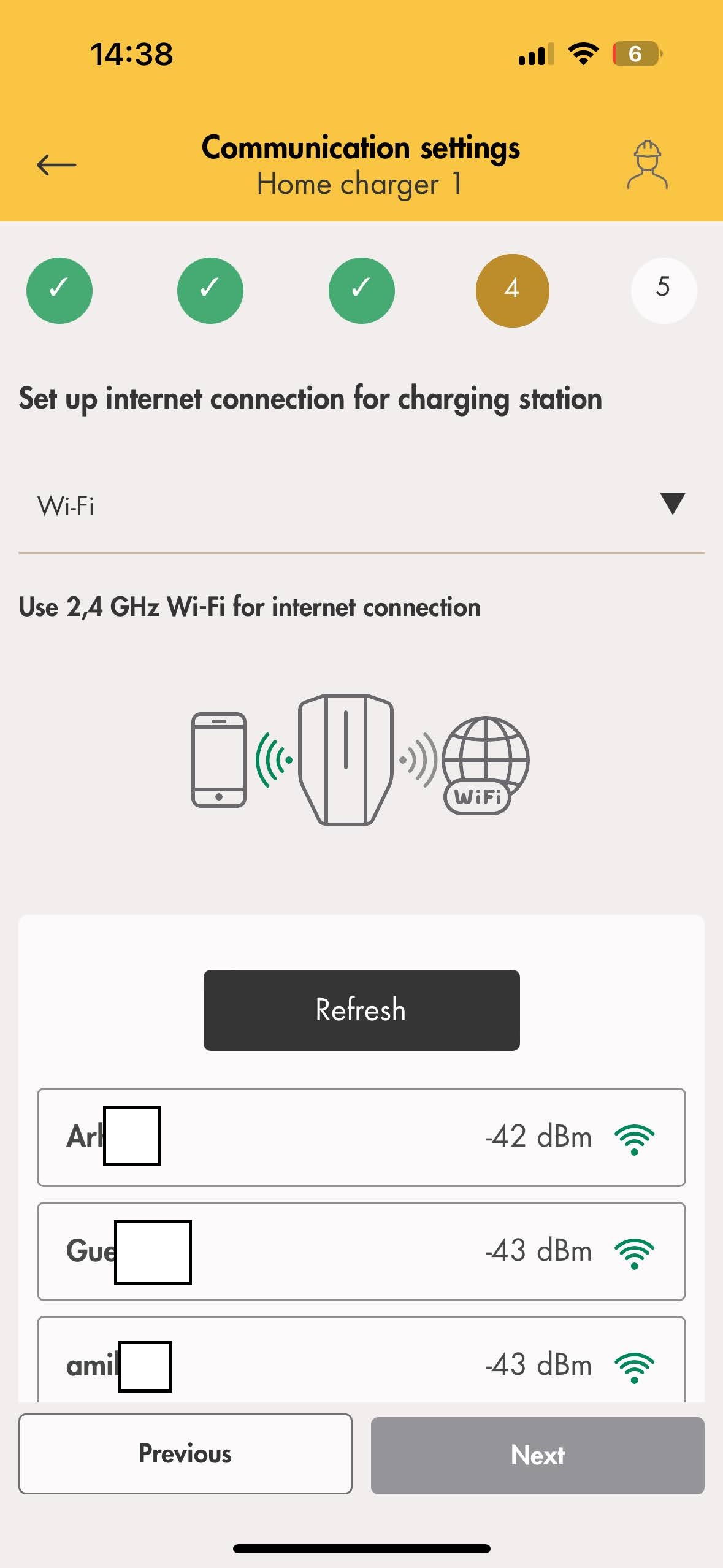

• Izaberite Wi-Fi na koji će GARO punjač biti povezan i kliknite na dugme 'Dalje' u desnom donjem uglu.

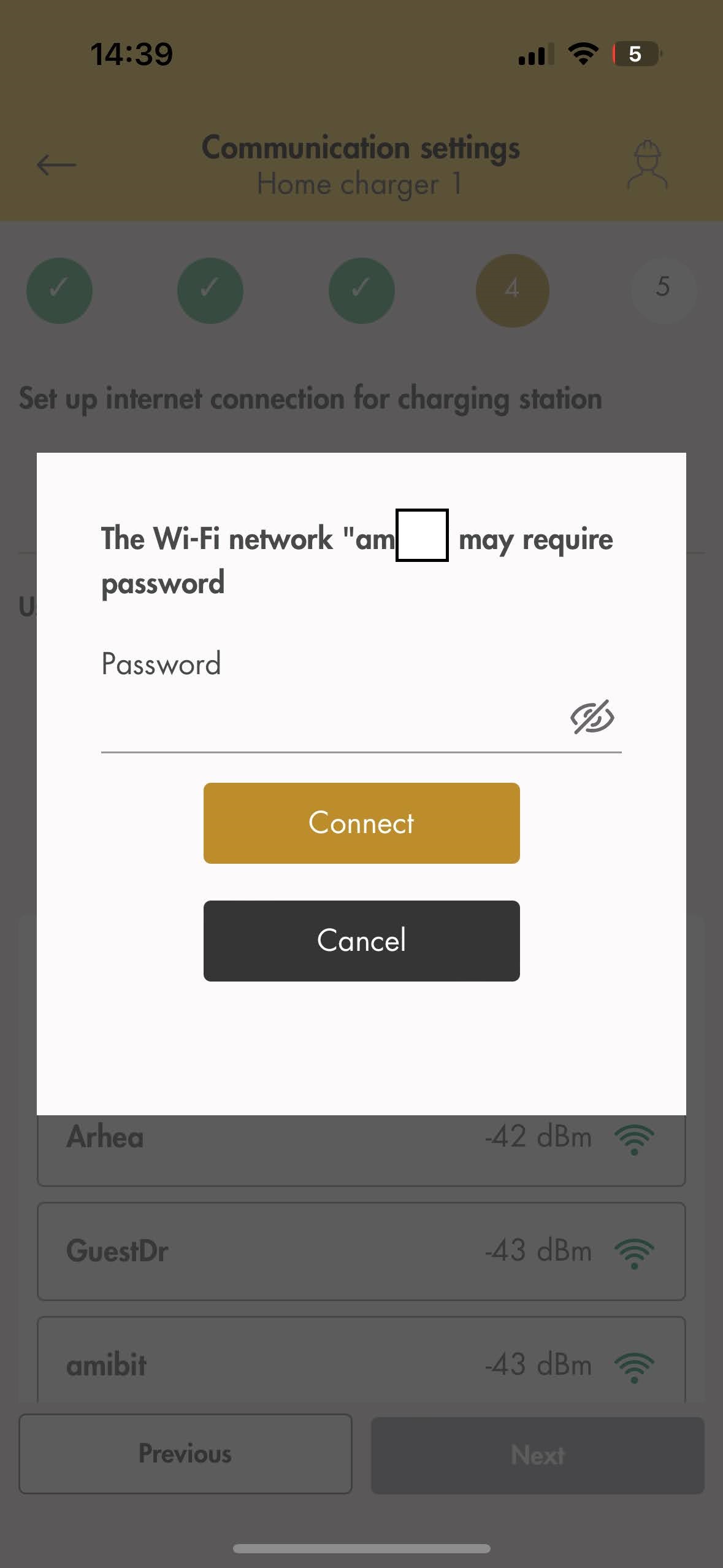

• Unesite šifru i kliknite na 'Poveži se' u centru.

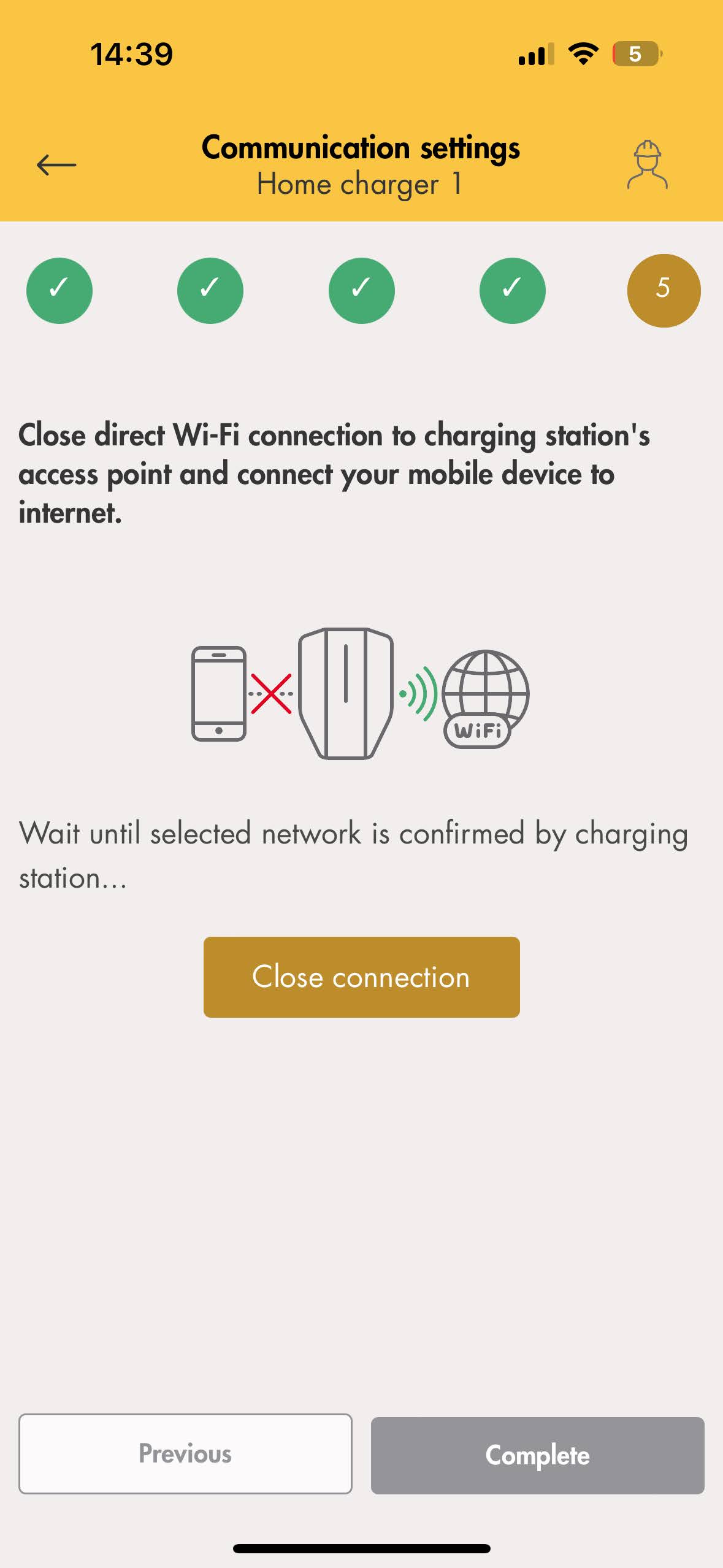

• Zatvaranje direktne konekcije, kliknite 'Zatvori konekciju' u centru, a zatim kliknite na dugme 'Završi'.

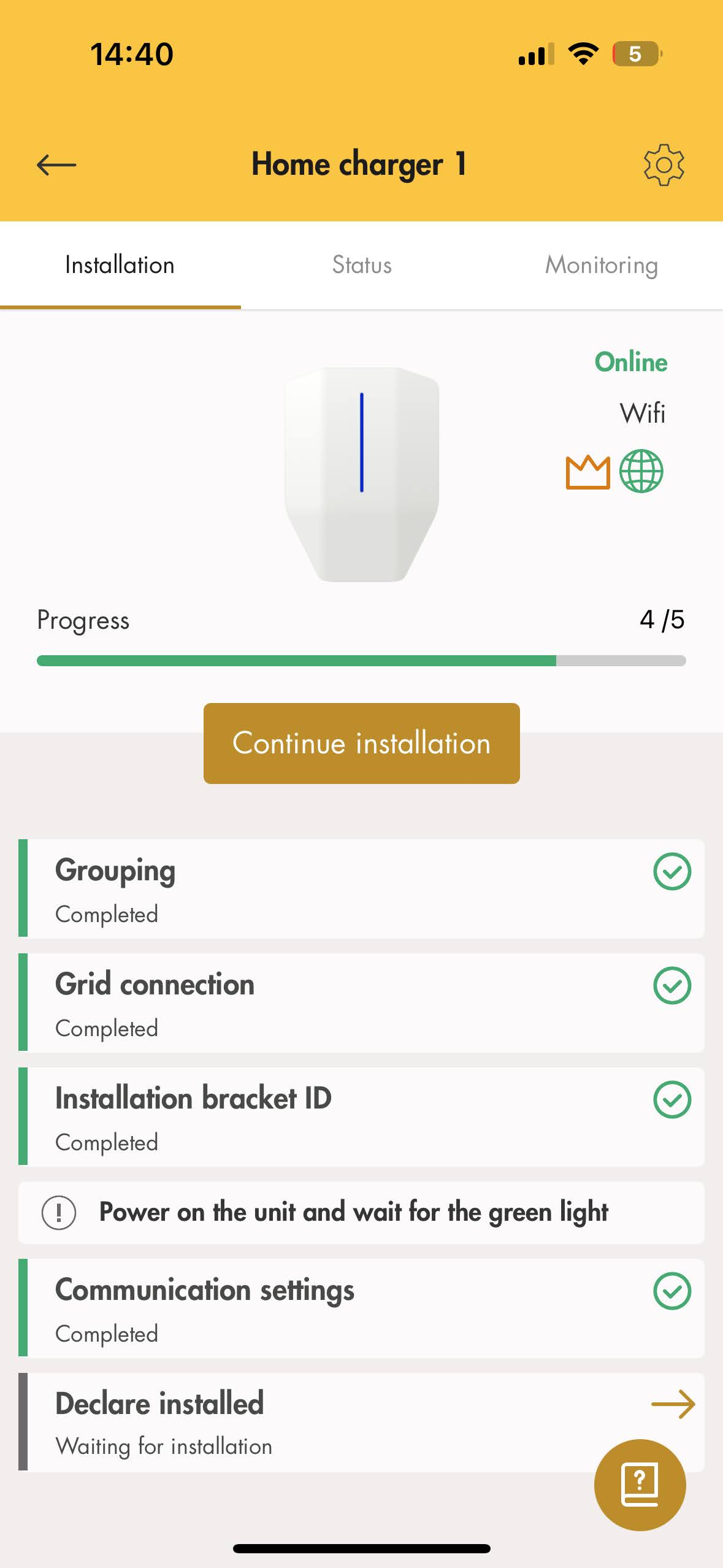

• Nastavite da deklarirate instalirano

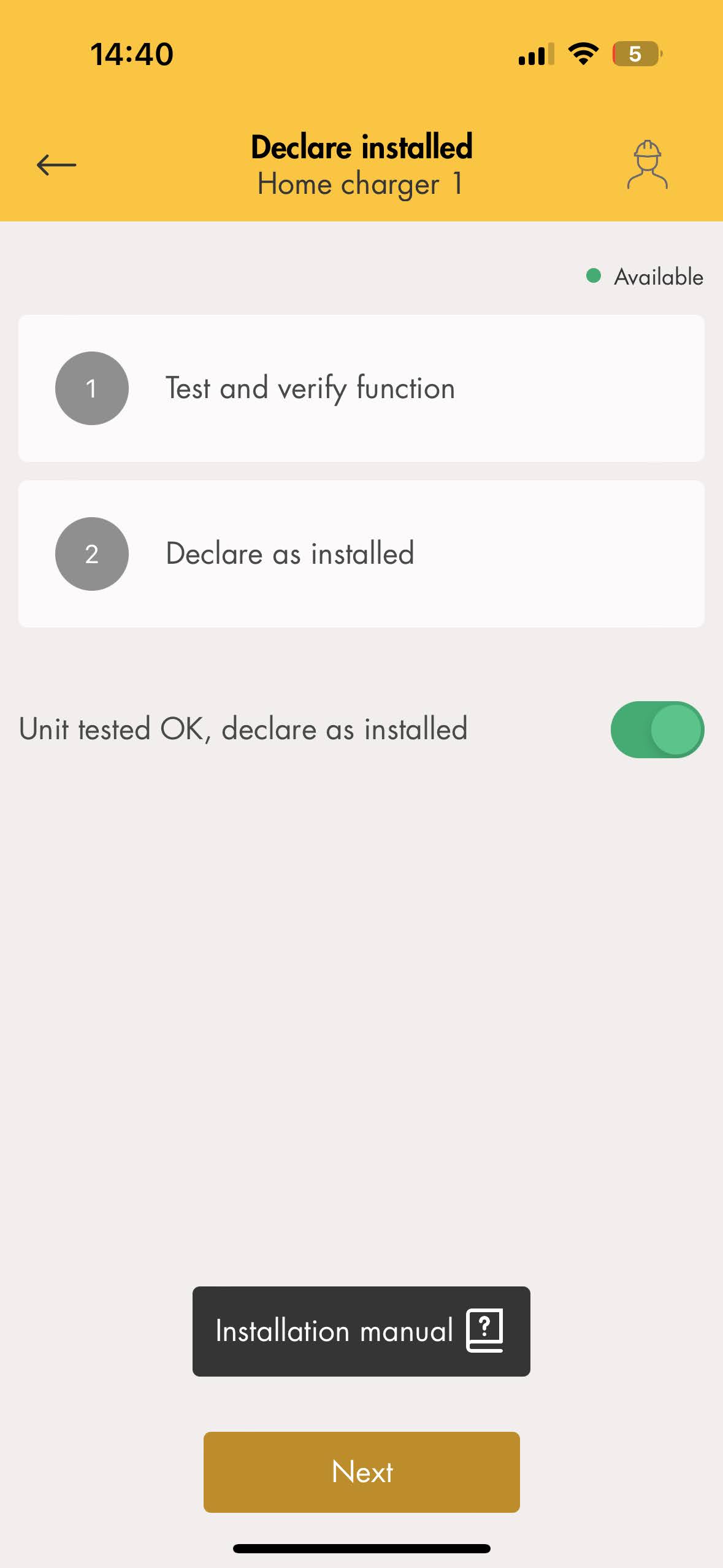

• Pojaviće se novi meni u kome je dostupna funkcija testiranja i verifikacije, kao i funkcija Deklariši kao instaliran. Ako su testovi u redu, deklarite punjač GARO kao instaliran i kliknite na dugme 'Dalje'.





3. Povežite punjač GARO na istu Wi-Fi mrežu kao kontroler Reduxi

Za komunikaciju između kontrolera Reduxi i punjača GARO, oba uređaja moraju biti povezana na istu mrežu. As outlined in point 2.1, the same network must also be selected for Reduxi, whether it's LAN or WLAN.

Kada se ispune ovi uslovi, nastavite sa podešavanjima OCPP.



4. Konfiguracija za OCPP komunikaciju između punjača GARO i kontrolera Reduxi

4.1  Add device

Prvo se prijavite na lokalni konfigurator Reduxi i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.



4.2 Select the device that would you like to add

U prvom koraku odaberite osnovna podešavanja:

• Odaberite tip uređaja: Punjač za EV,
• Select Type: OCPP 1.6 - JSON,
• I definišite ime.

4.3 Device Configuration for OCPP

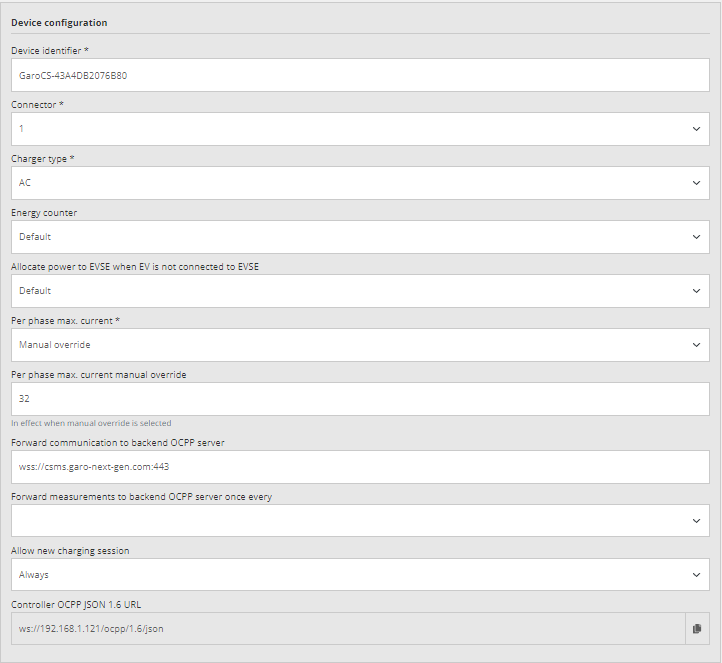

Drugi korak se koristi za komunikacioni kanal, kako bi OCPP komunikacija pravilno funkcionisala. Prvo, unesite identifikator uređaja dobijen od punjača GARO.

When OCPP JSON 1.6 protocol is utilized, server OCPP URL is needed, generated by Reduxi controller. URL se može dobiti direktno iz komunikacionog kanala.

Example URL: ws://192.168.1.121/ocpp/1.6/json/

4.4 Configure OCPP settings in the GARO charger

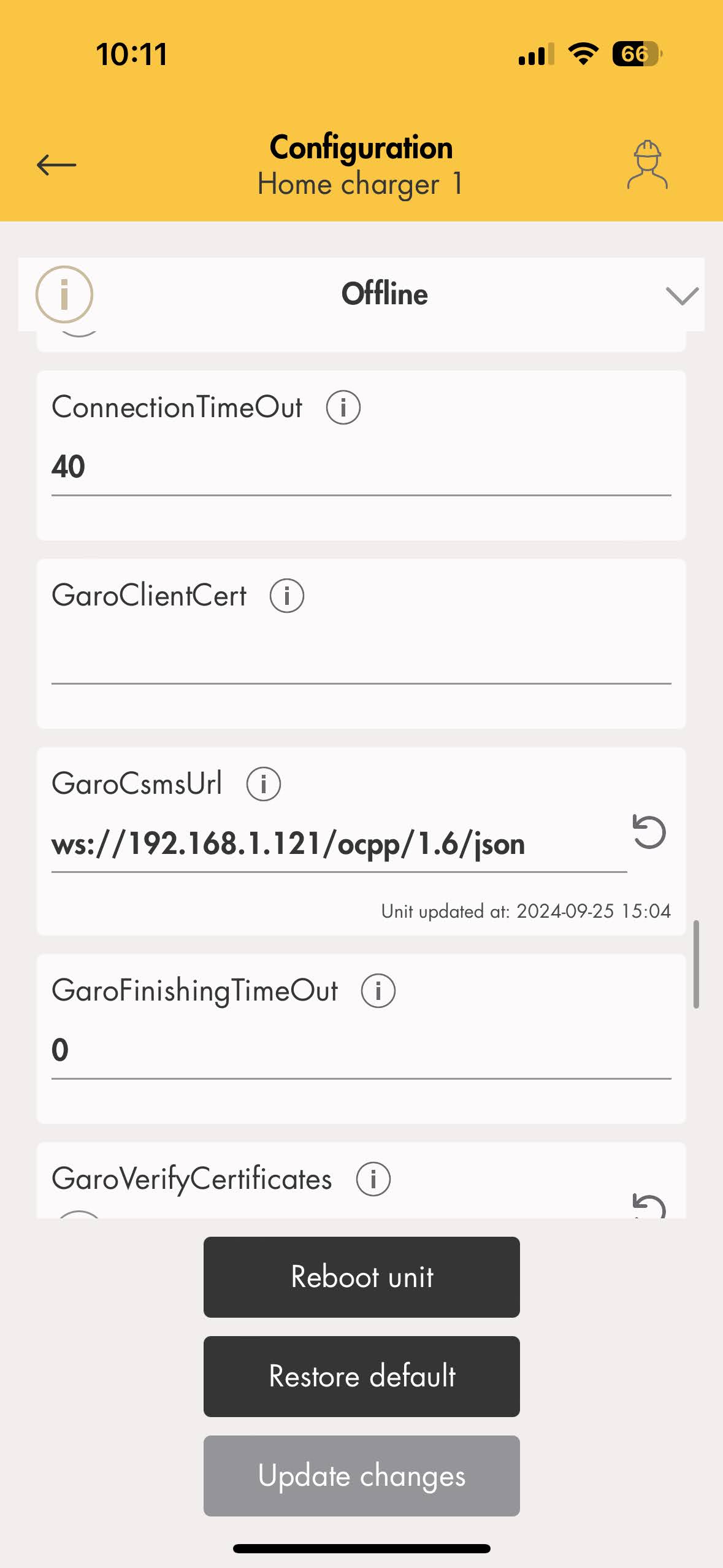

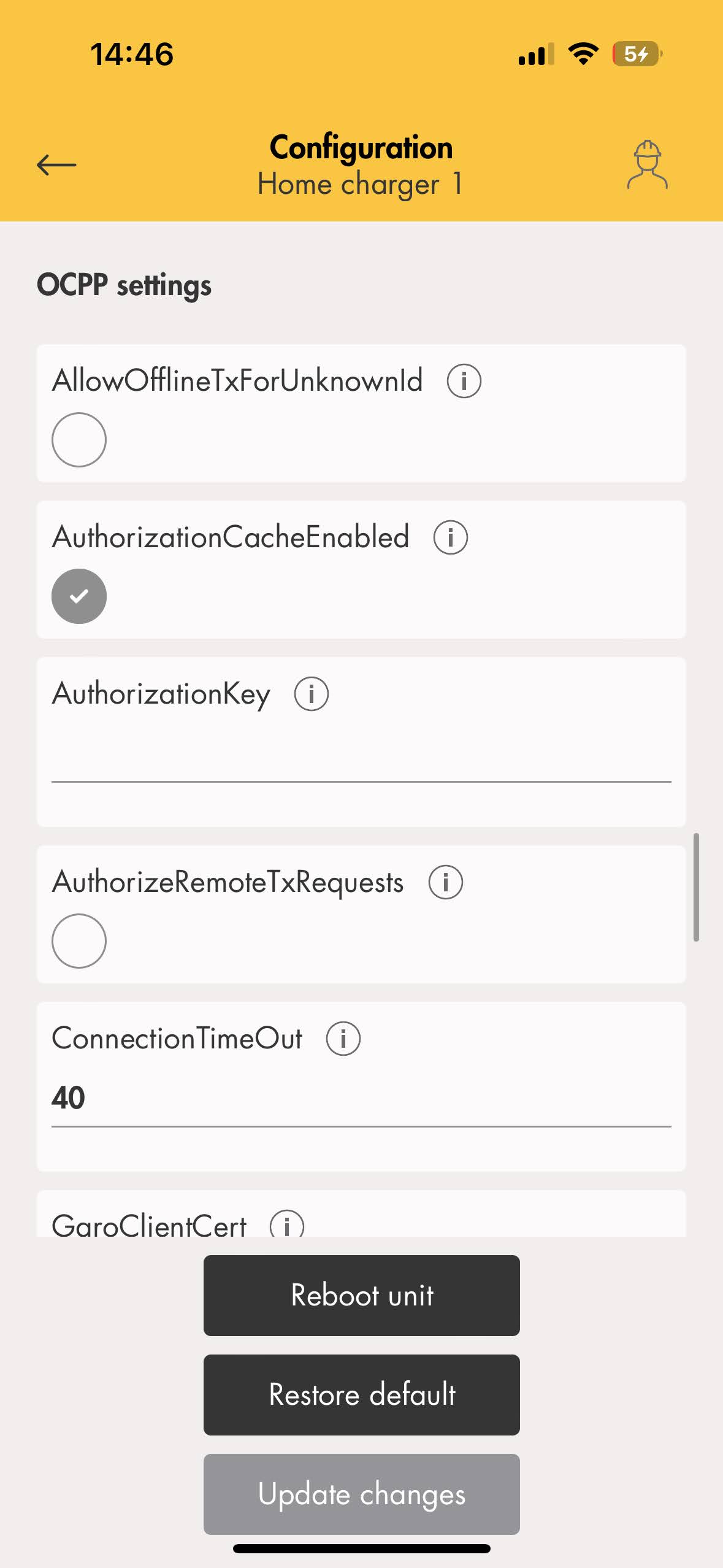

Nakon što ste dobili JSON URL iz Reduxi, poslednji korak je da ga zalepite u punjač GARO da biste uspostavili OCPP vezu. Navigate to the GARO Charger’s 'Configuration' section, then 'OCPP Settings,' scroll down to 'GaroCsmsURL,' and paste the URL.









4.5 Test communication

Da biste se uverili da je OCPP komunikacija uspostavljena, test komunikacije se može izvršiti preko dugmeta 'Testiraj komunikaciju' koje se nalazi u donjem desnom uglu, nakon popunjavanja svih polja Komunikacionog kanala.

Postoje tri različita slučaja odgovora na komunikaciju.

Slučaj 1: Komunikacija radi ispravno.

Slučaj 2: Nije moguće komunicirati sa uređajem 1, ID uređaja nije postavljen ili je drugačiji.

Case 3: No device with OCPP 1.6 communication is found.

4.6 Default parameters

Popunite napredna podešavanja i izaberite parametre prikazane na slici ispod. Podešavanja mogu da variraju u zavisnosti od potreba lokacije. Kada završite, kliknite na dugme 'Gotovo' u donjem desnom uglu ekrana.

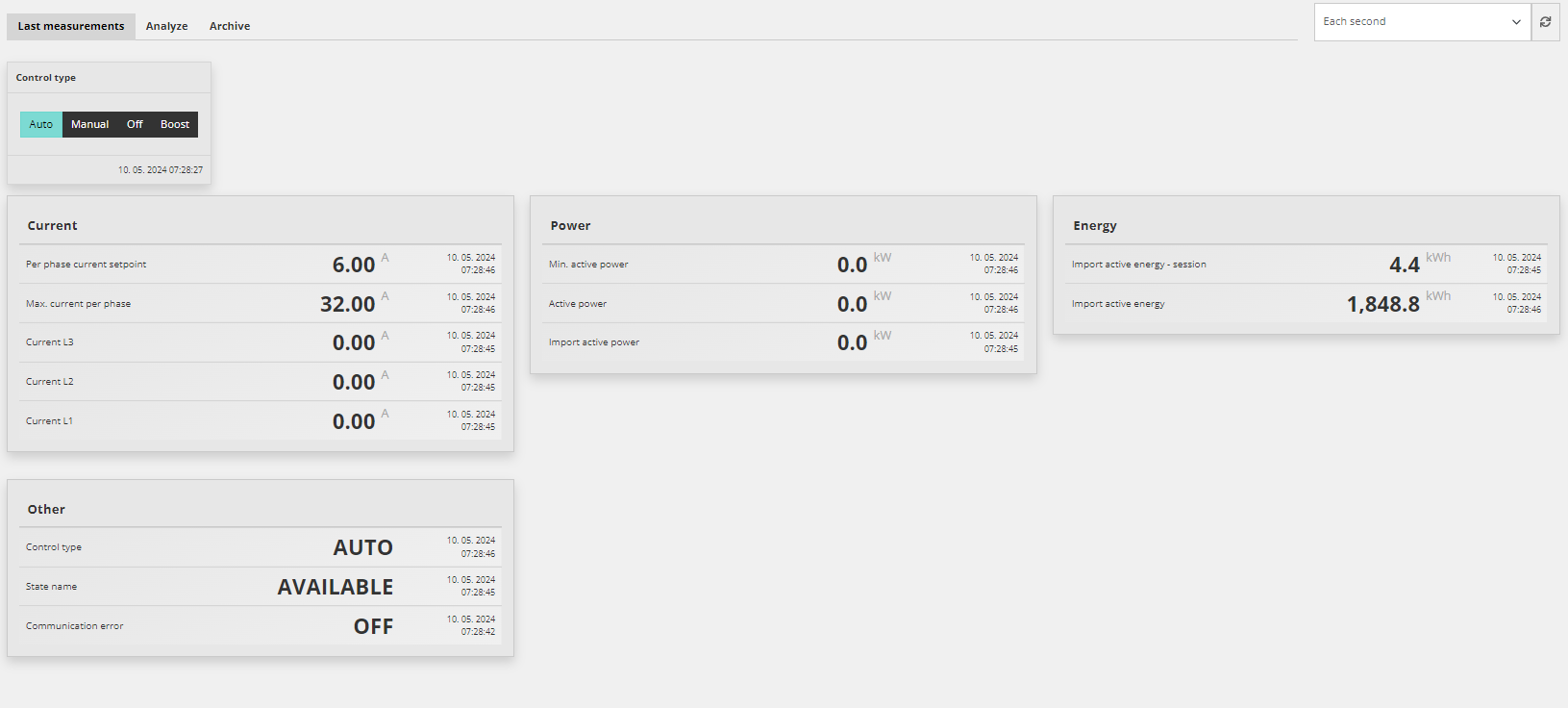

4.7 Readings from Device

Svrha ove tačke je da pokaže kako da proverite očitanja sa uređaja. Ovo se radi u okviru 'Uređaj/Poslednje merenje'.

Kada se uređaj uspešno doda preko konfiguratora, može se pratiti preko oblačnog aplikacije Reduxi.

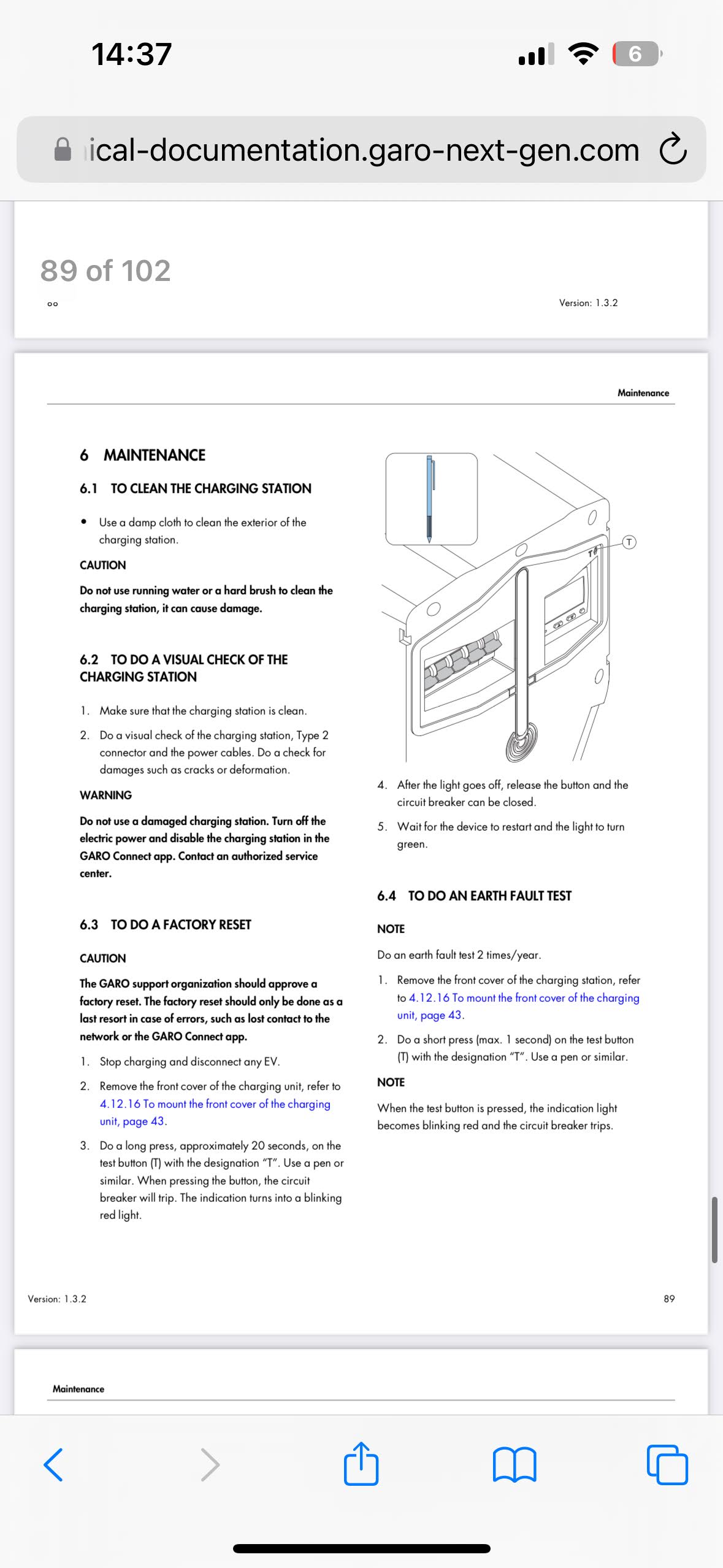

4.8 Factory reset

U slučajevima kada se punjač premesti ili treba da se poveže na drugu mrežu, možda će biti potrebno fabričko resetovanje. Da biste izvršili fabričko resetovanje, pritisnite i držite dugme za testiranje 20 sekundi, a zatim ponovo konfigurišite punjač GARO.
