Integrišite Reduxi kontroler sa DAZE punjačem putem Wi-Fi-ja, koristeći Modbus TCP protokol. Reduxi-jeva fleksibilnost omogućava smanjenje troškova do 30%.
1. Instalirajte DAZE aplikaciju
https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d
1.1 Aplikacija je dostupna u Google Store-u: https://play.google.com/store/apps/details?id=com.daze.ble
1.2 Aplikacija je dostupna u Apple App Store-u:
https://apps.apple.com/it/app/daze/id1616674889
2. Povežite se sa DAZE aplikacijom

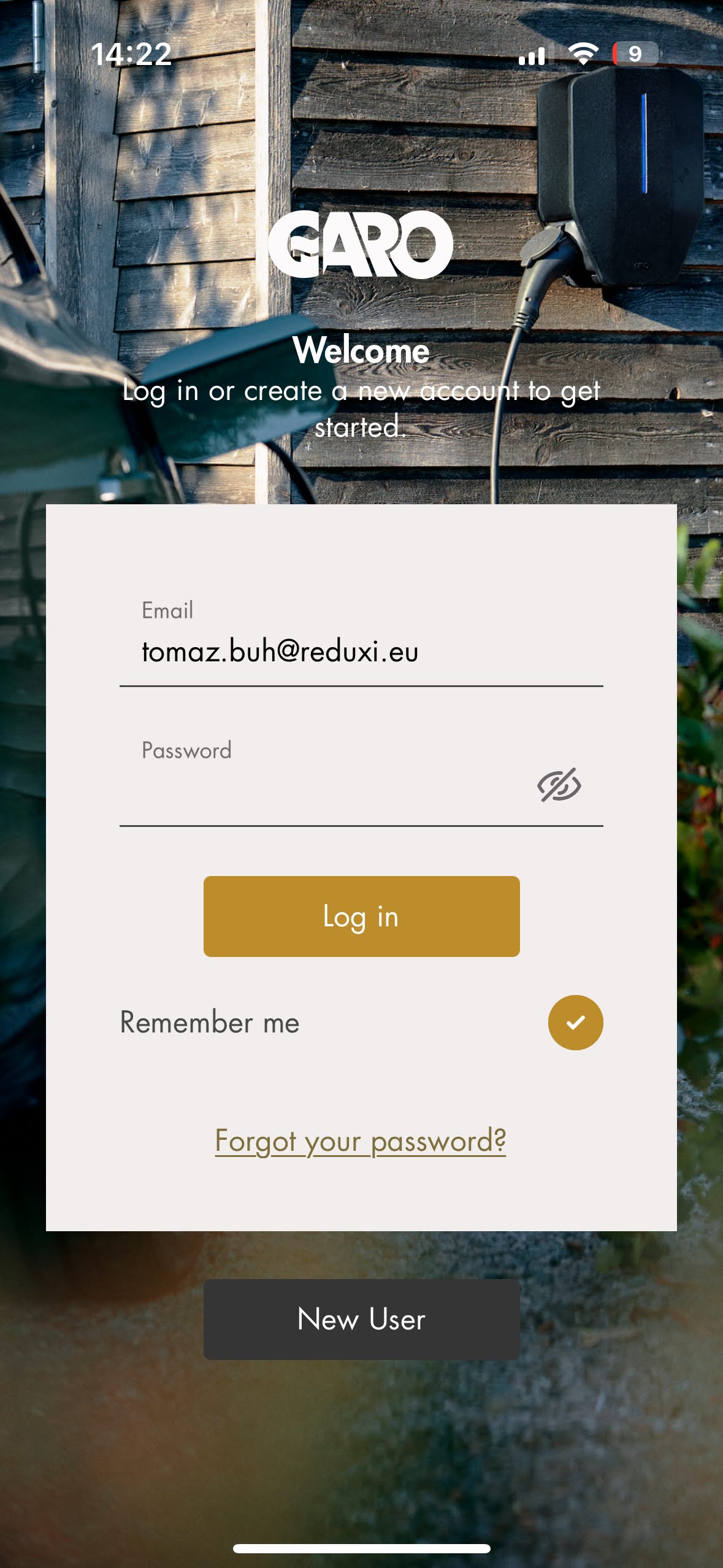

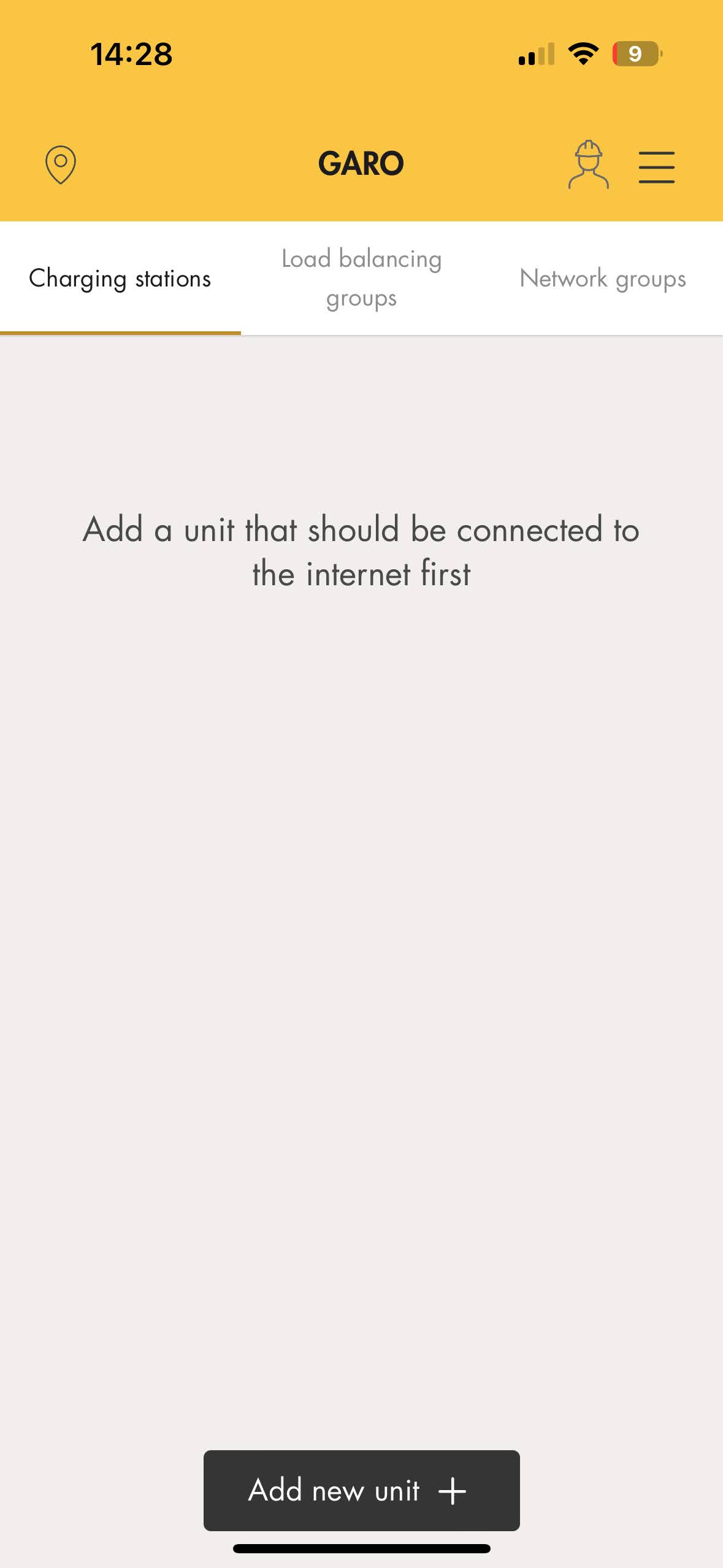

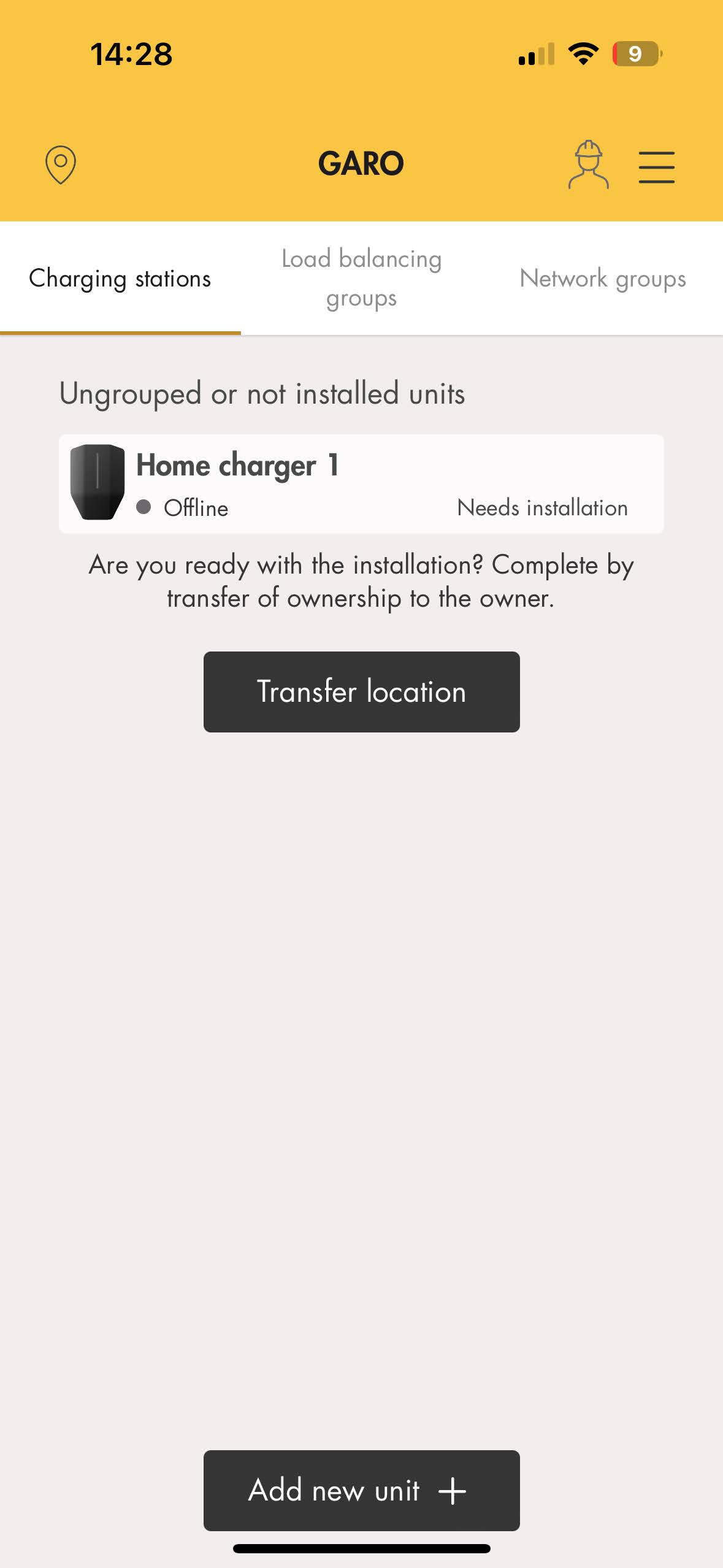

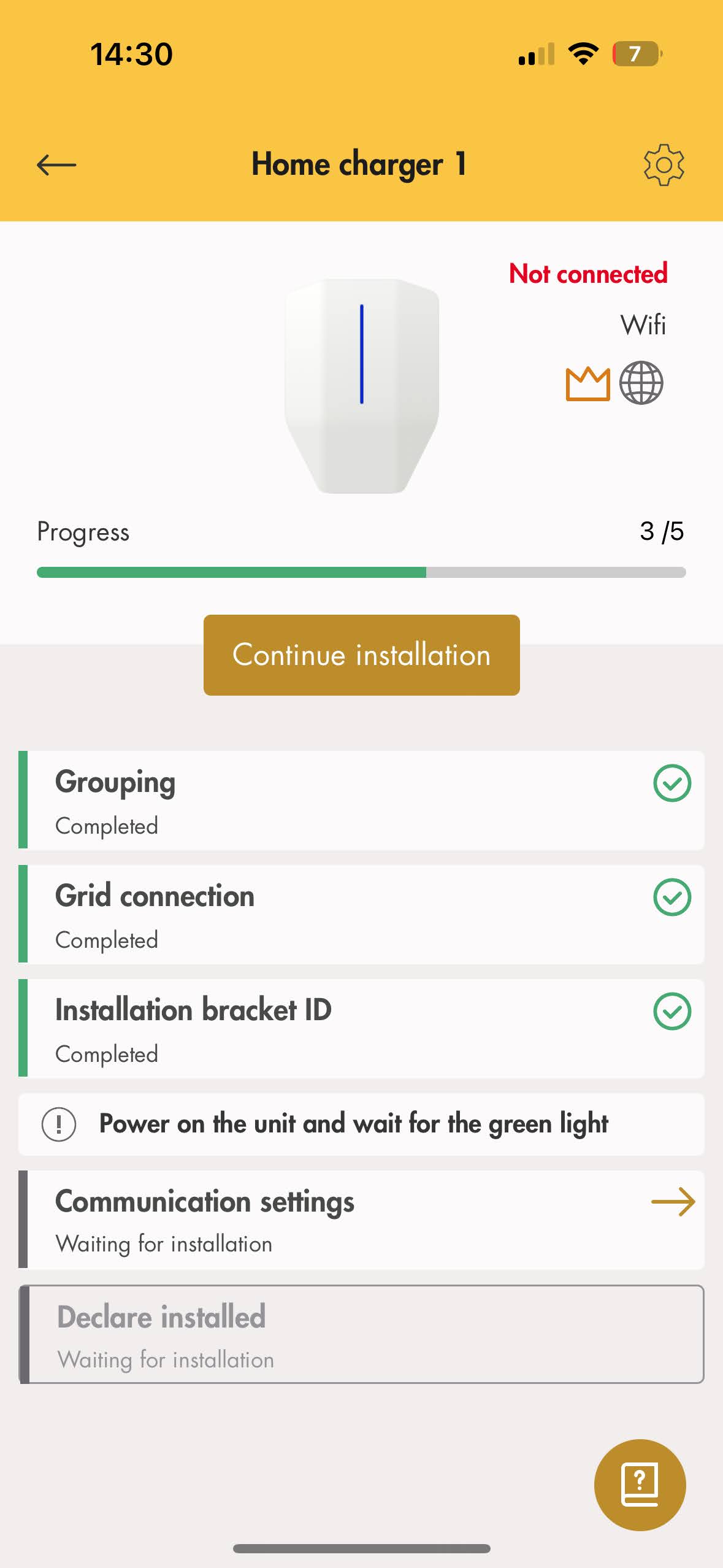

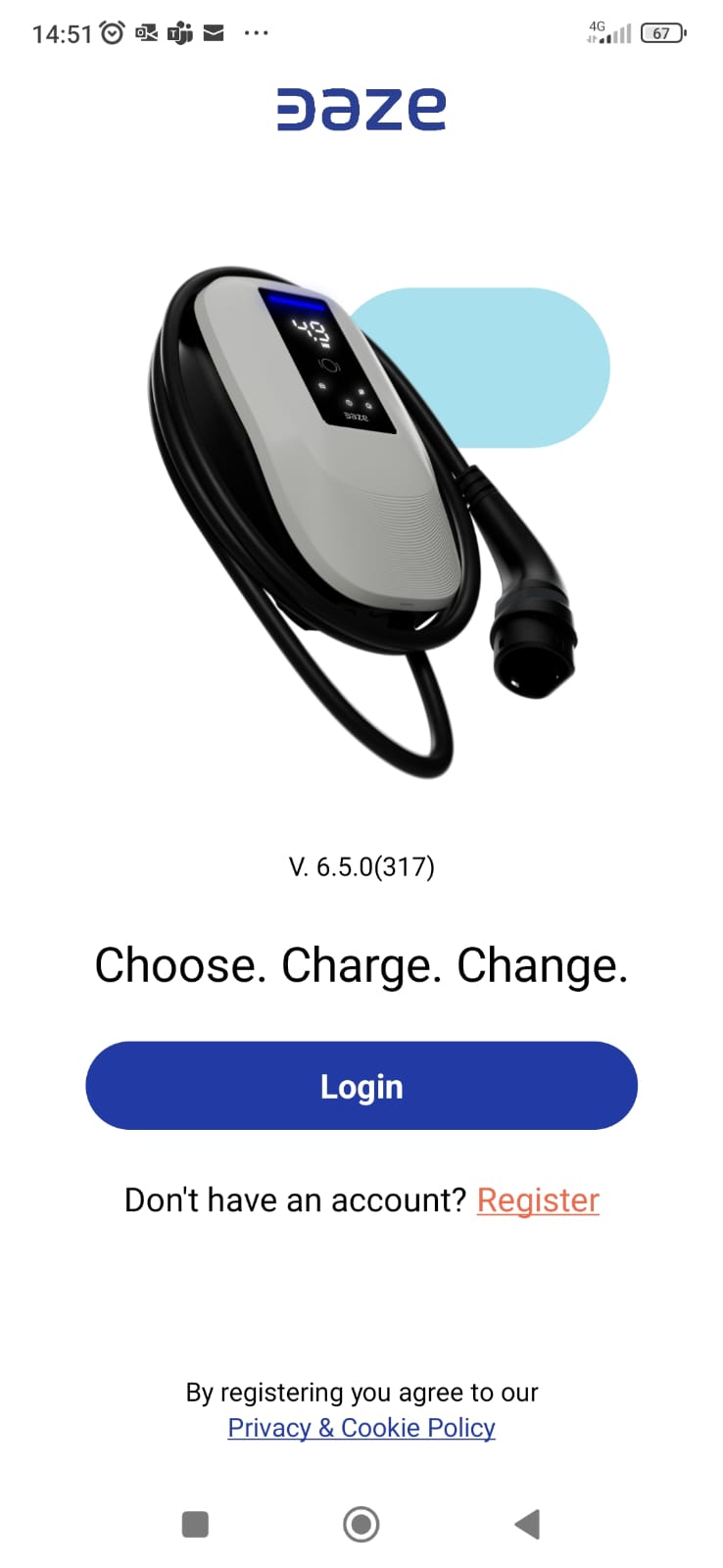

2.1 Prijavite se/Registrujte se na GARO Connect aplikaciju
Otvorite aplikaciju i prijavite se ili registrujte novi nalog klikom na dugme 'Registrujte se', a zatim se prijavite.
2.1.1 Podešavanja DAZE punjača za električna vozila
Nakon prijave potrebno je izvršiti konfiguraciju DAZE punjača.

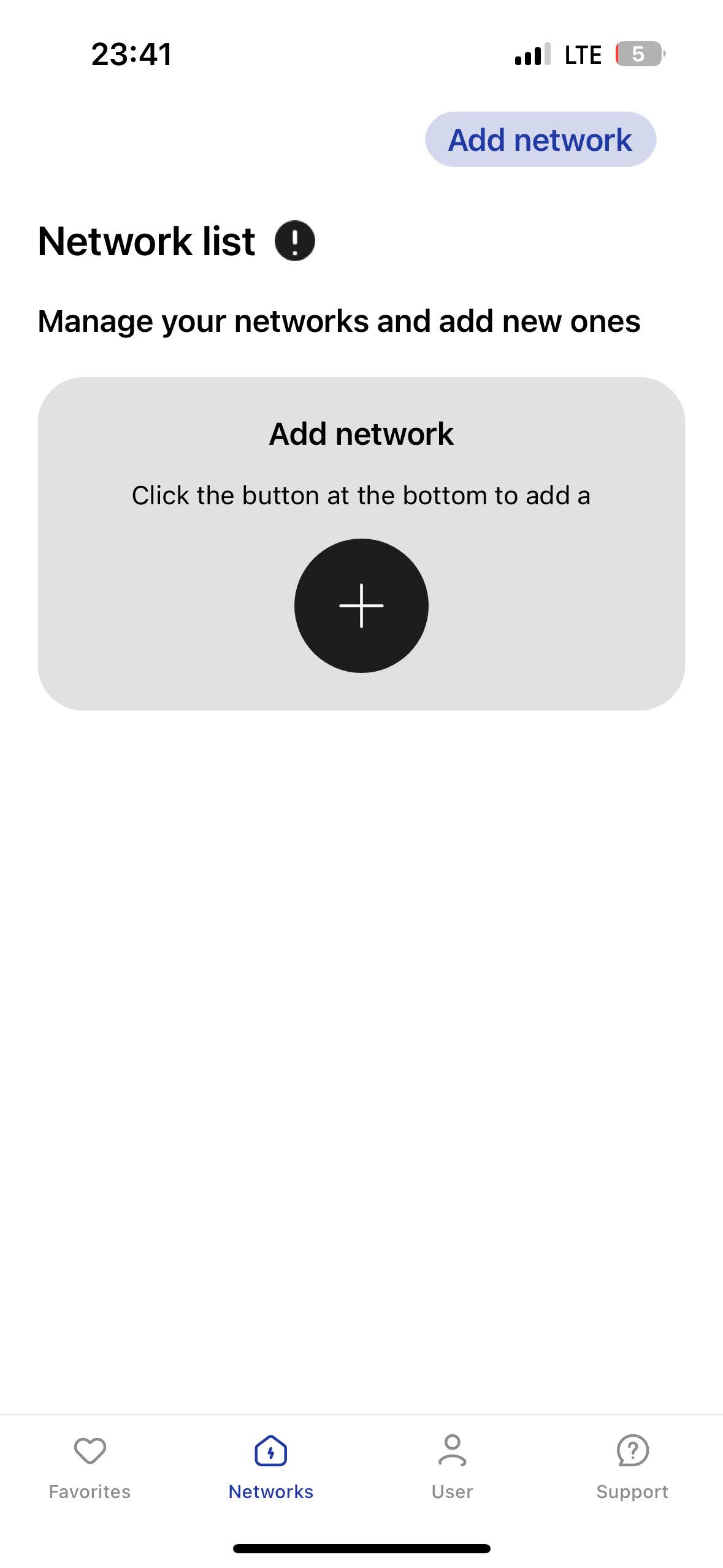

- Dodaj mrežu

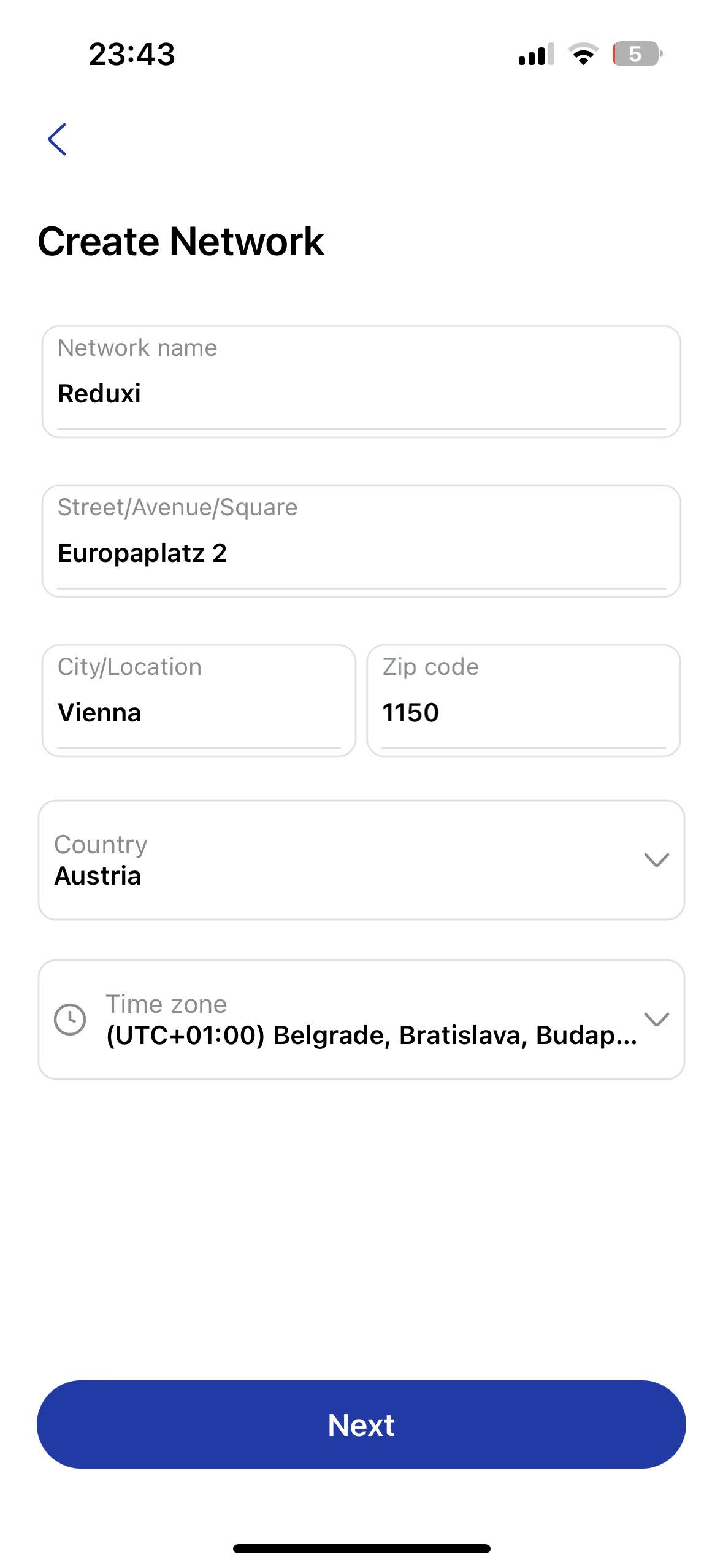

- Kreiraj mrežu (unesite potrebne informacije)

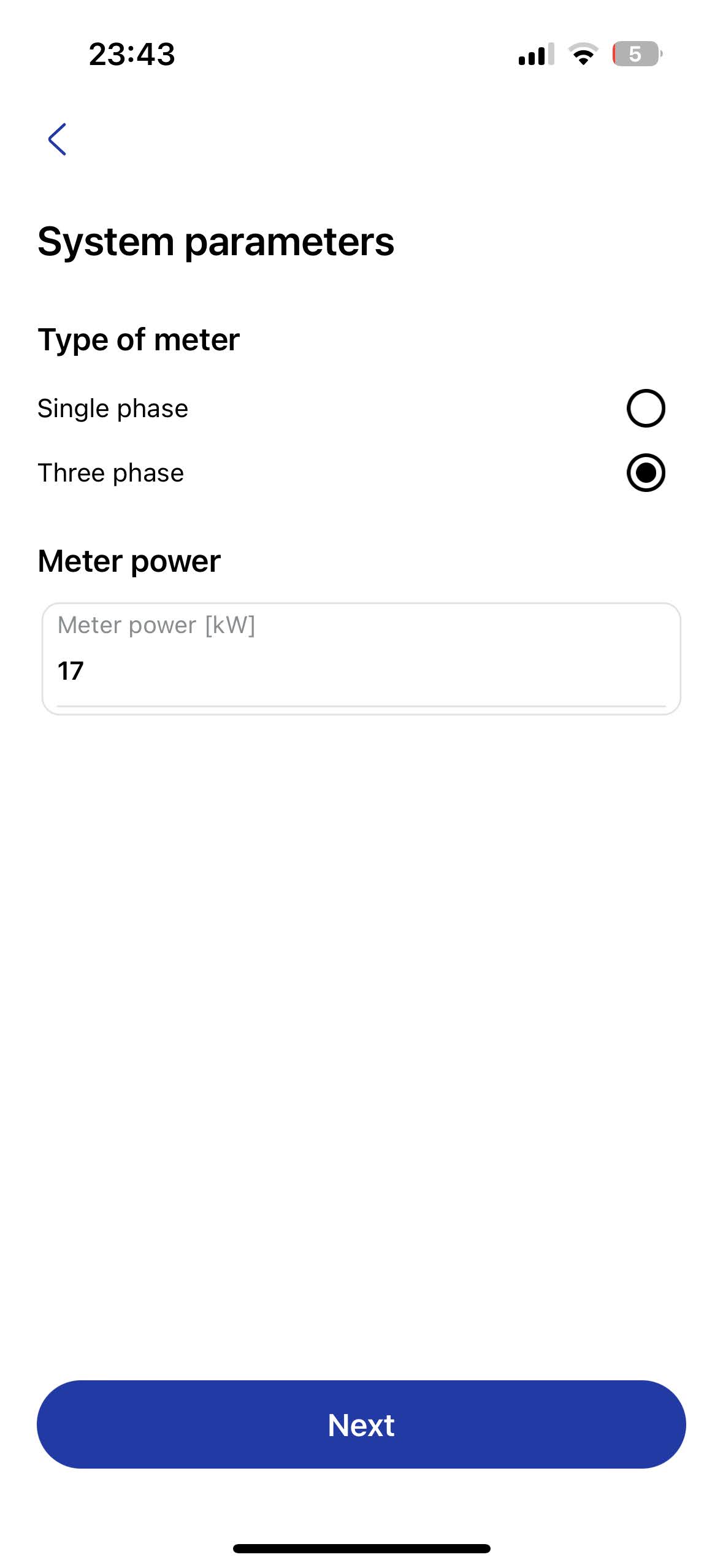

- Parametri sistema

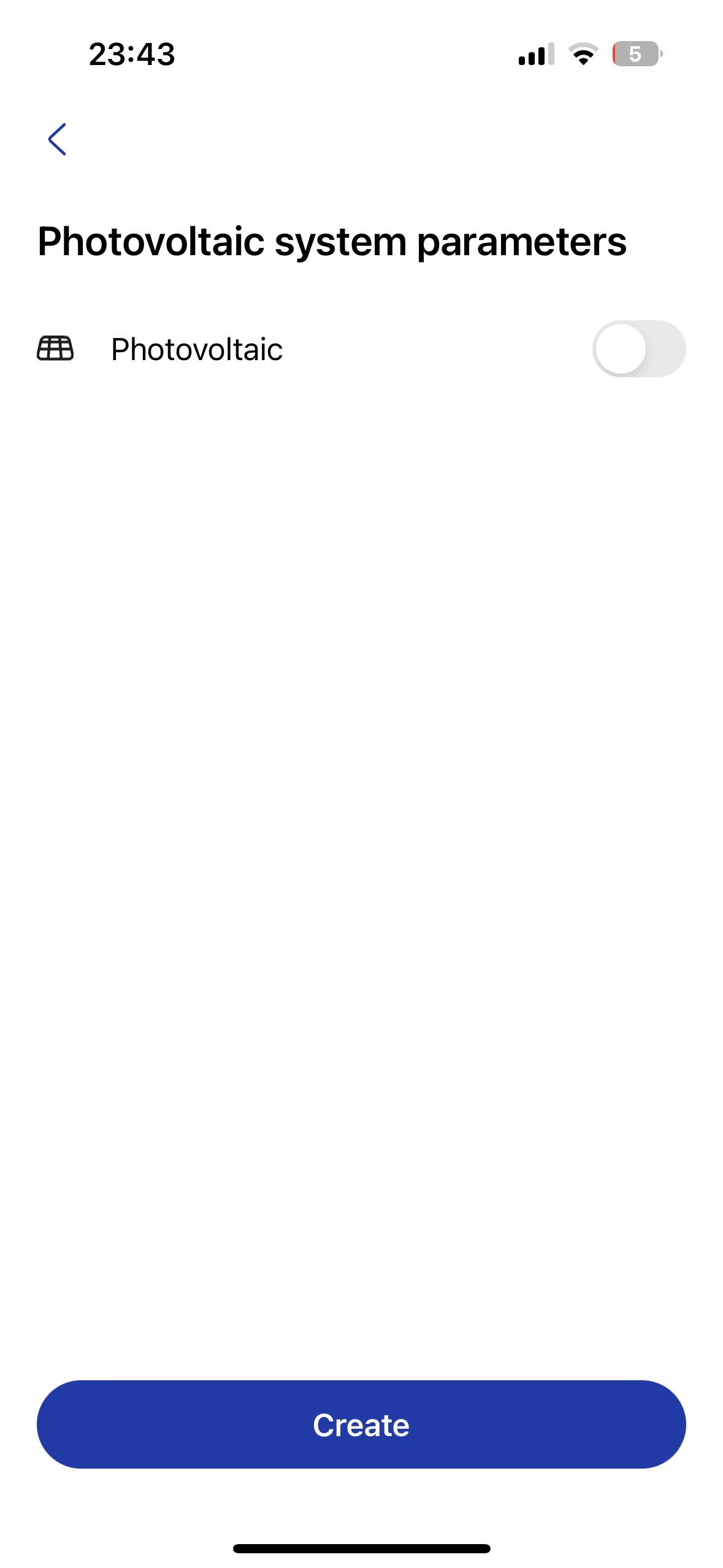

- Parametri PV sistema (ako je implementirano)

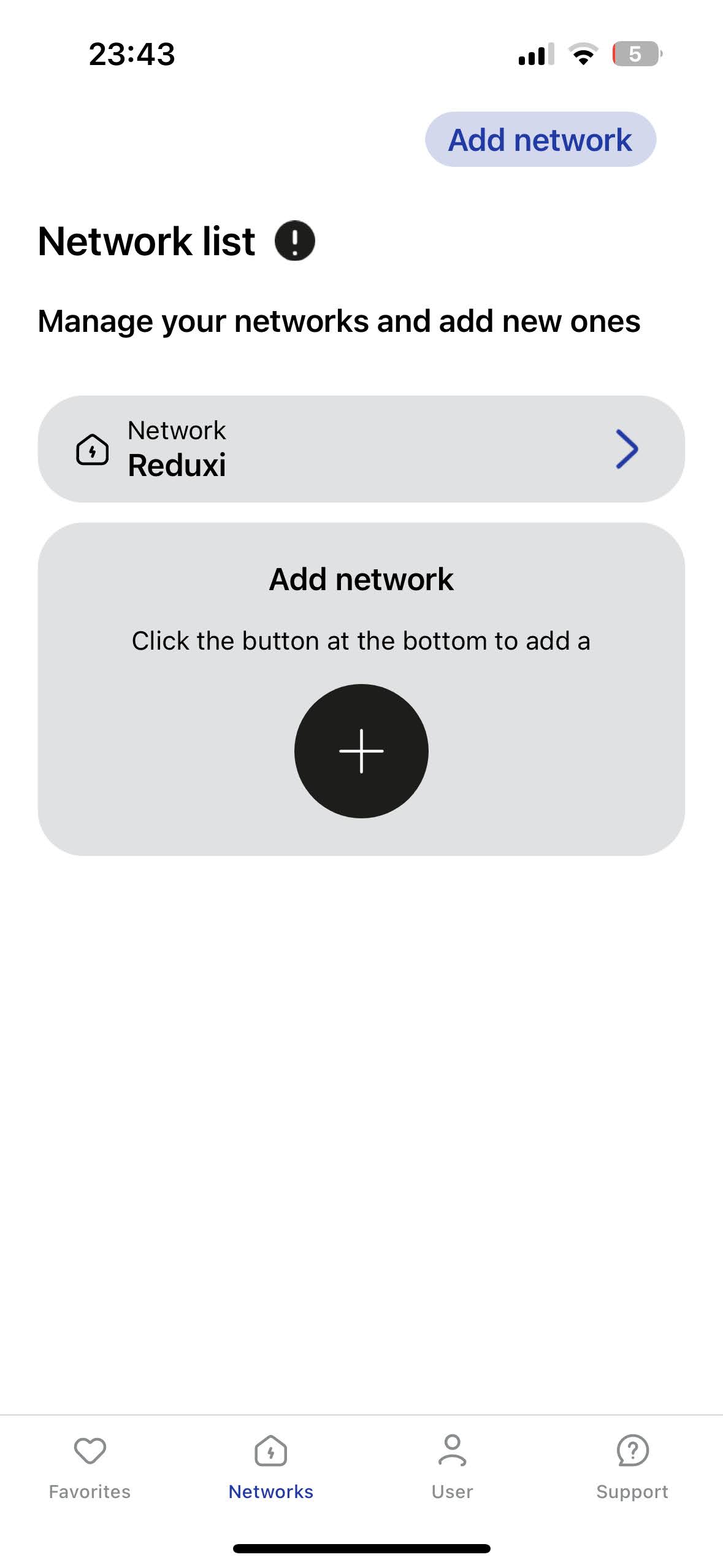

- Lista mreža (odaberite novo dodatu mrežu)

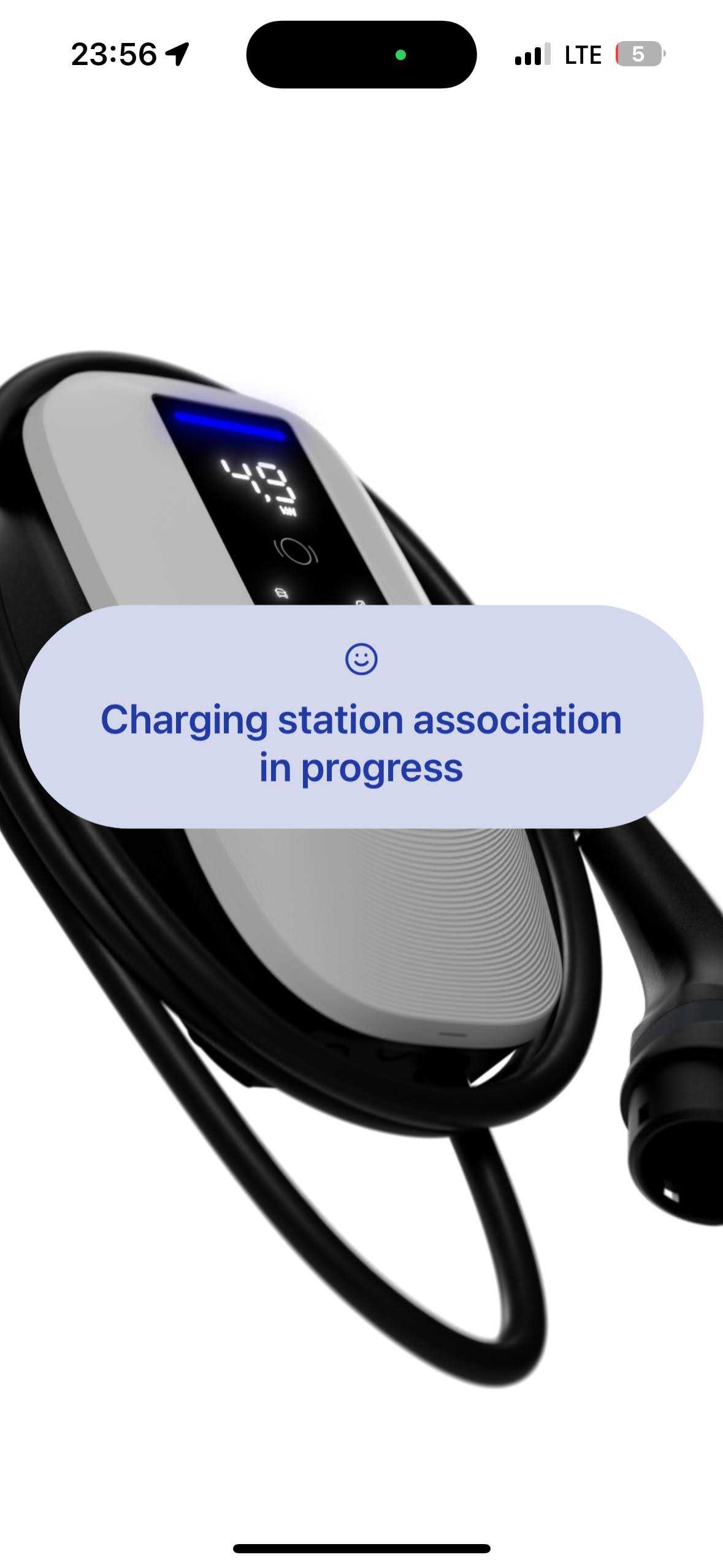

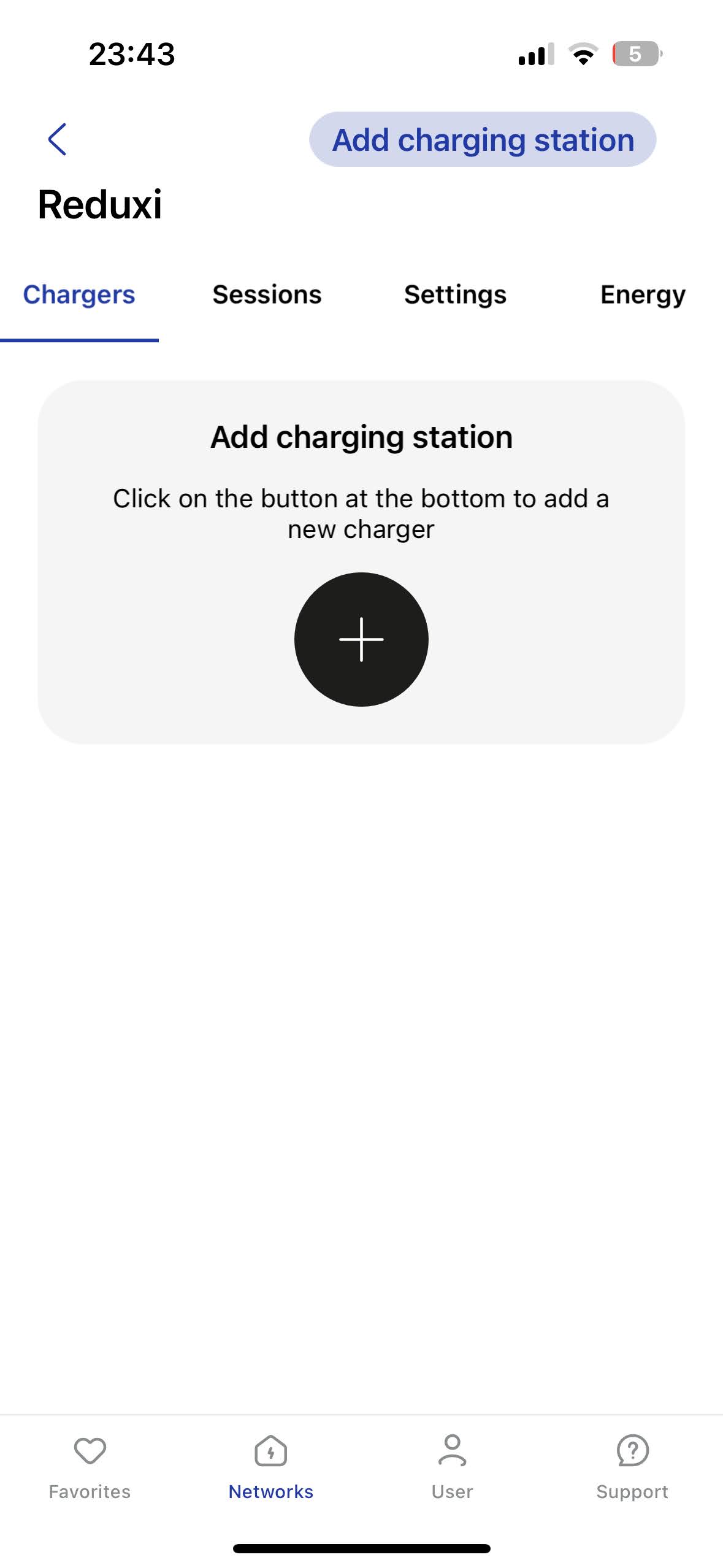

- Dodaj punjač

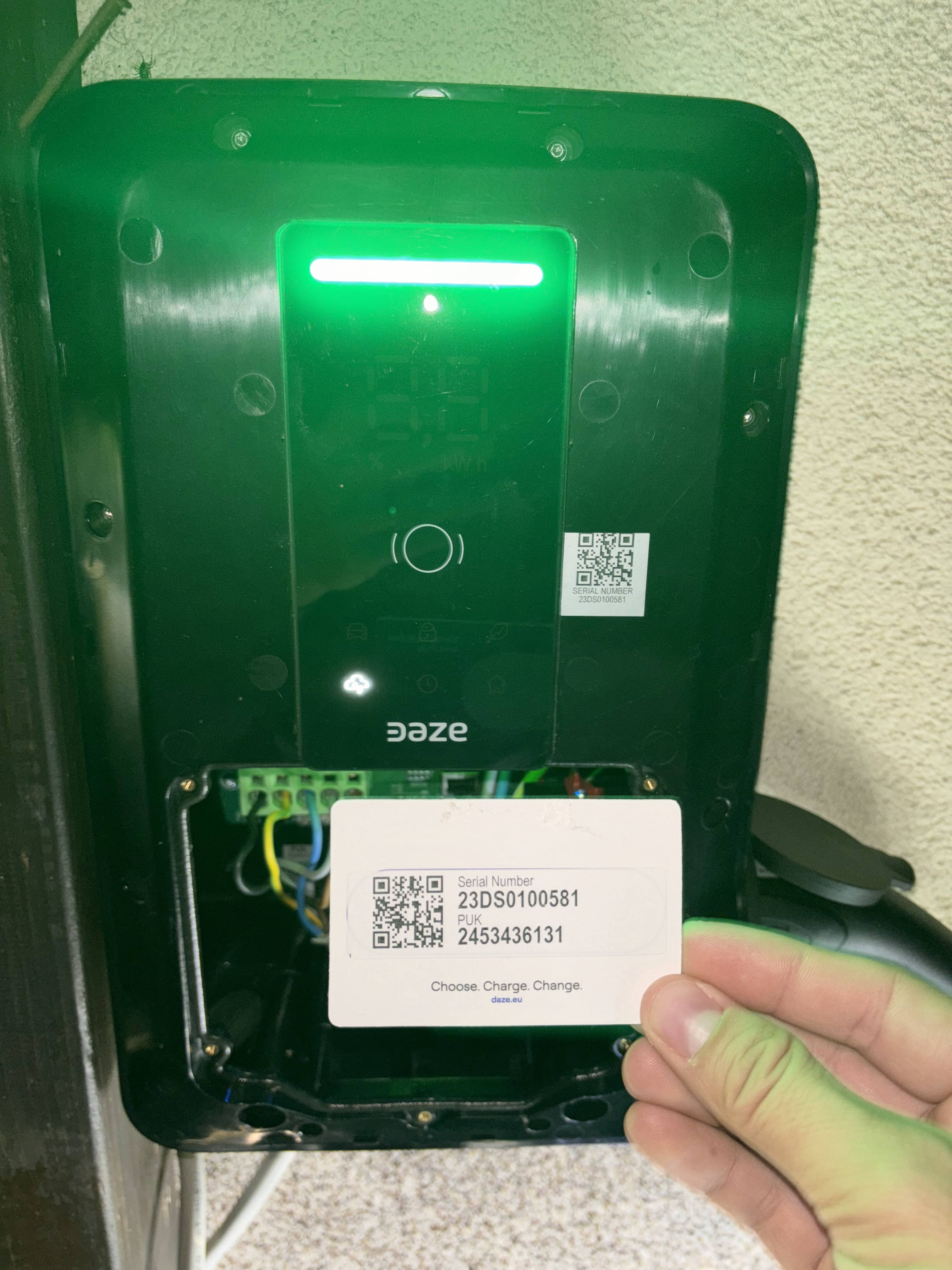

- Skenirajte QR kod na kartici

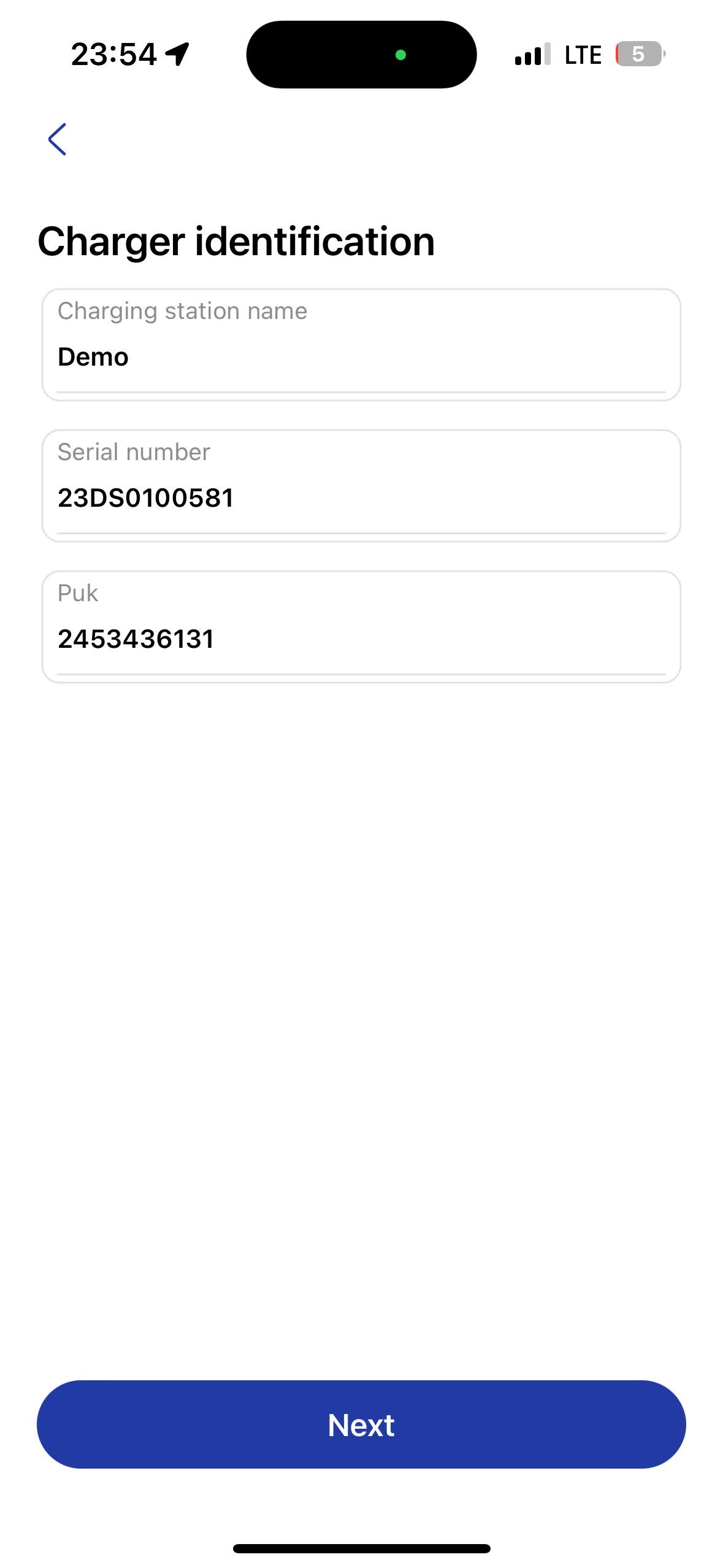

- Identifikacija punjača (sa kartice sa QR kodom)

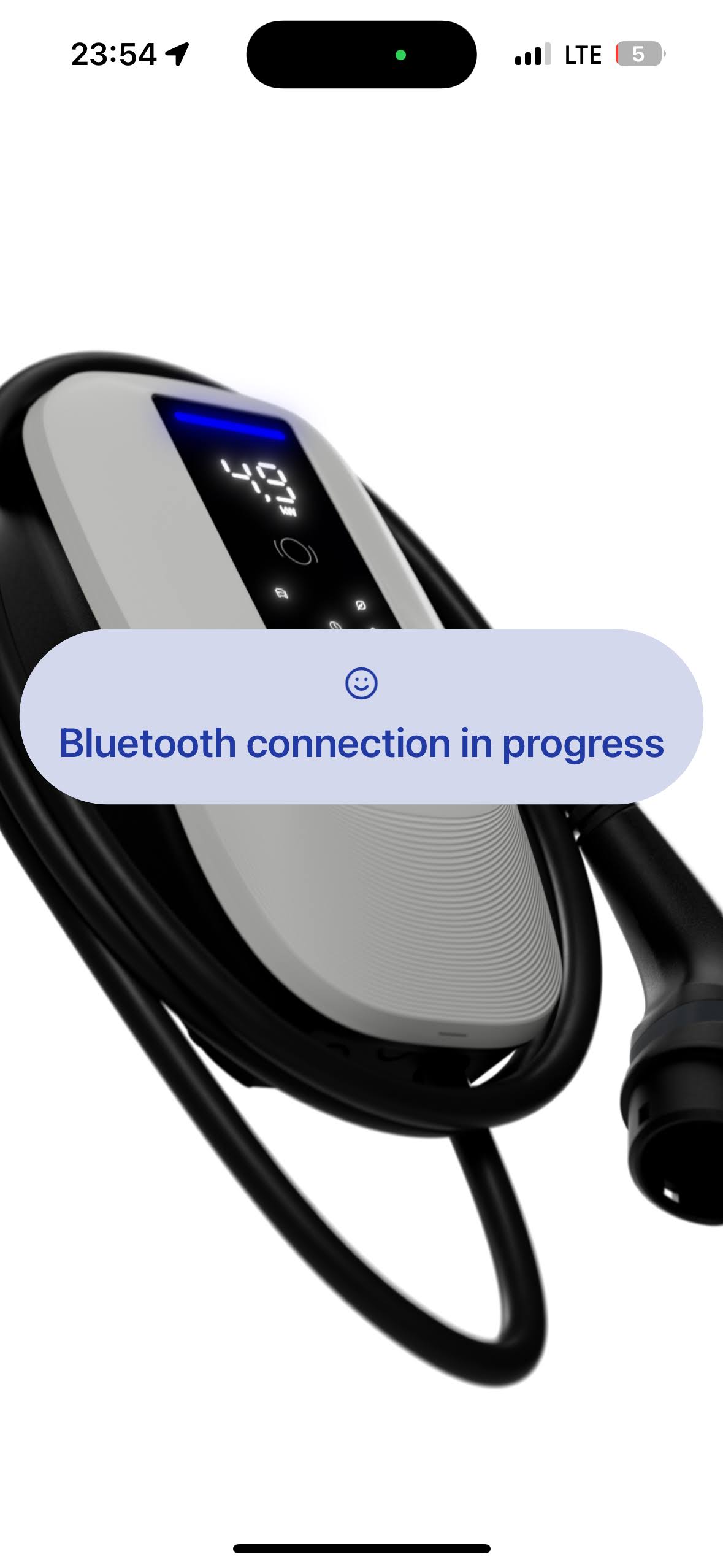

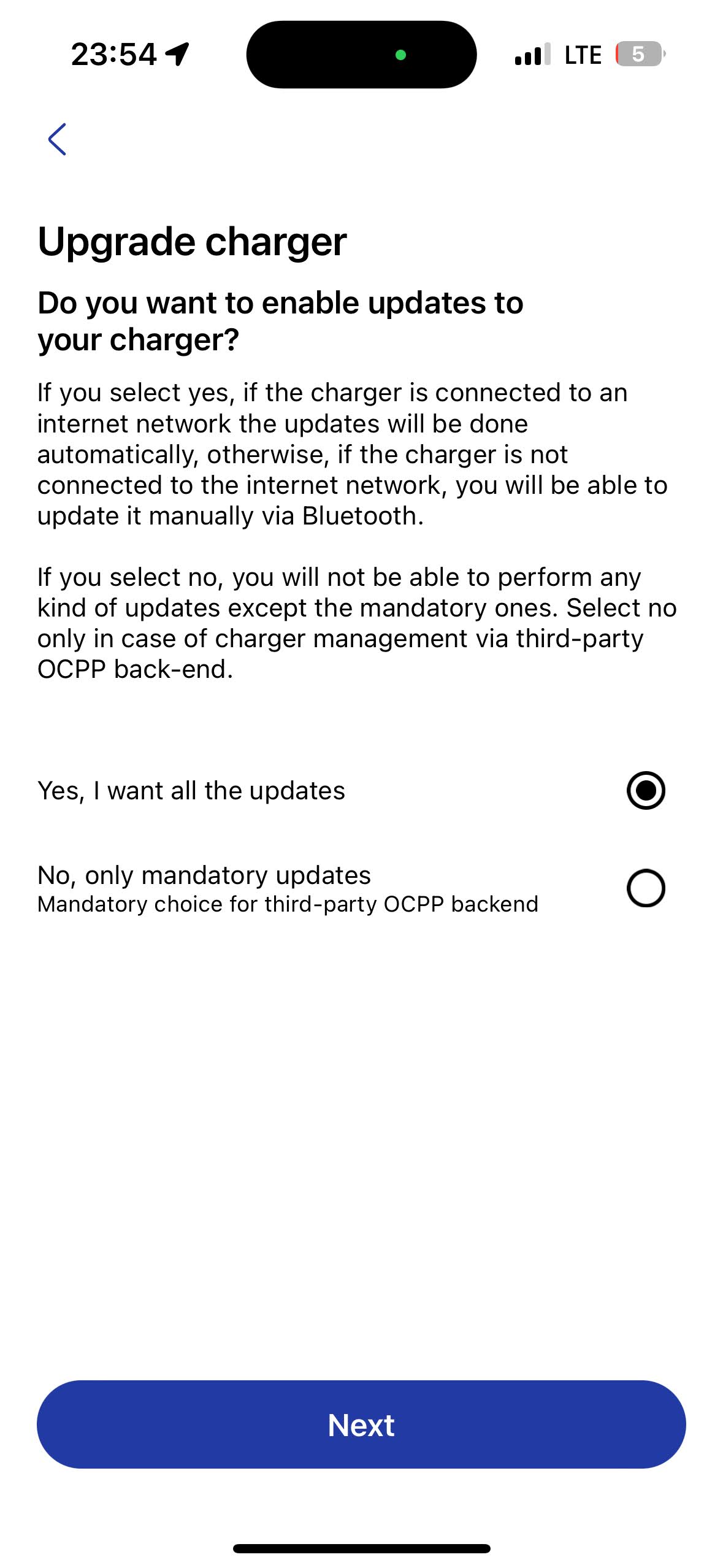

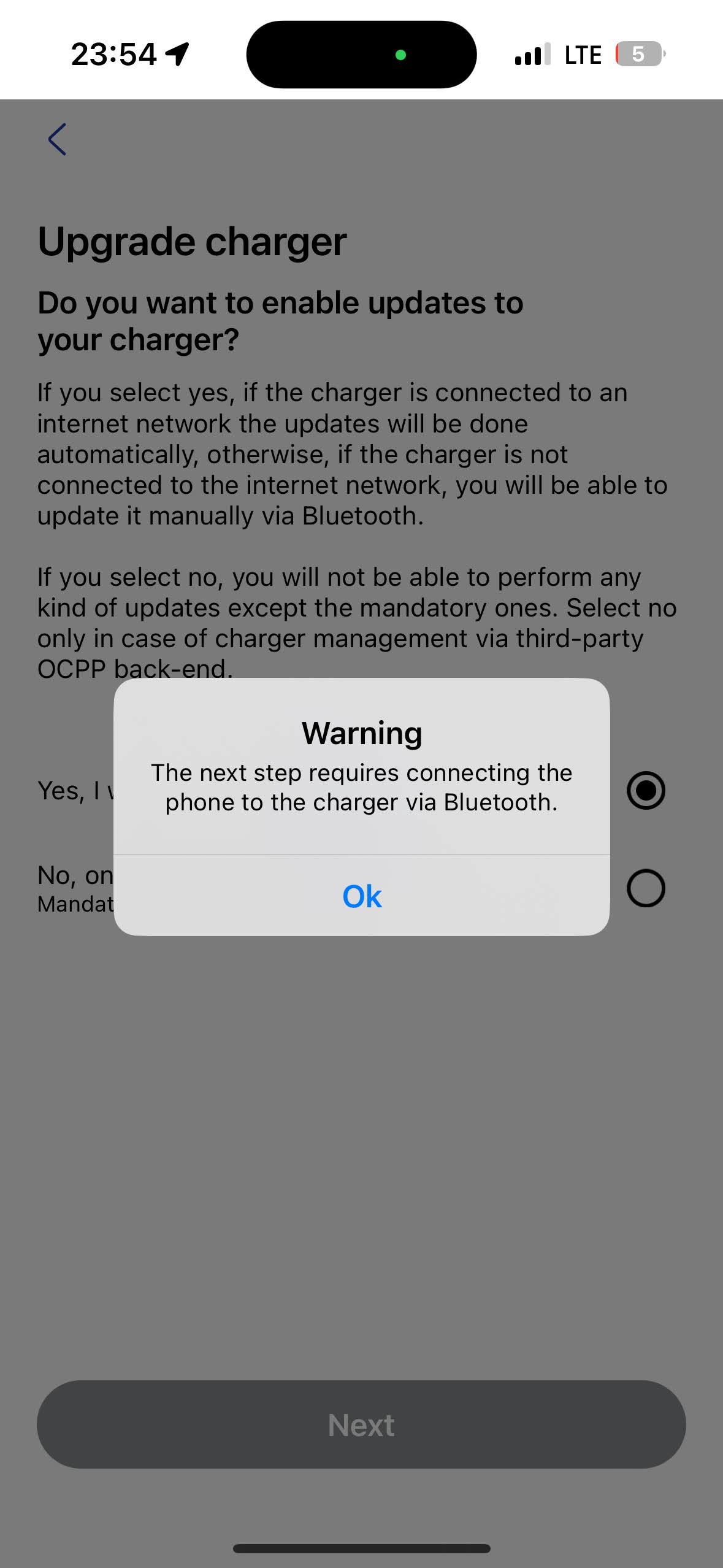

- Ažuriraj punjač

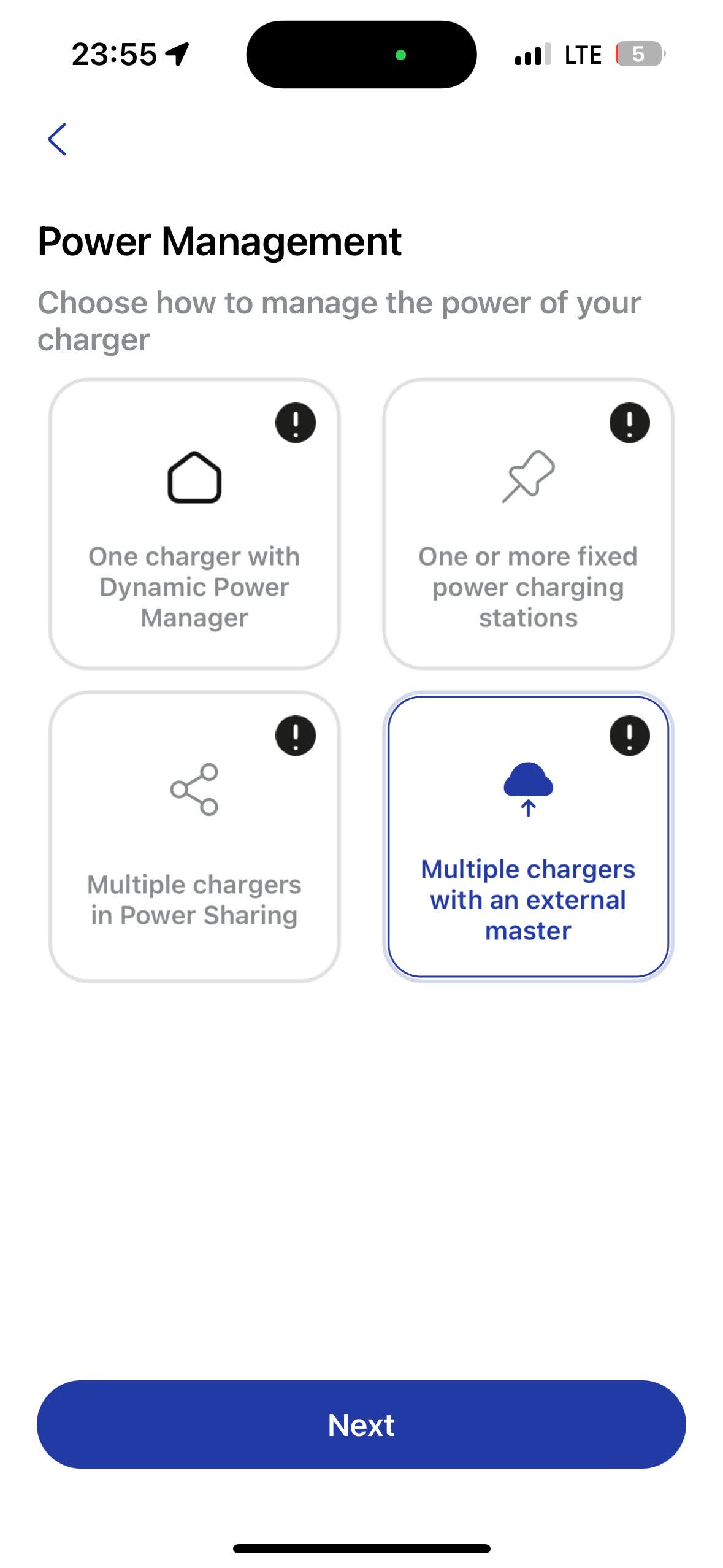

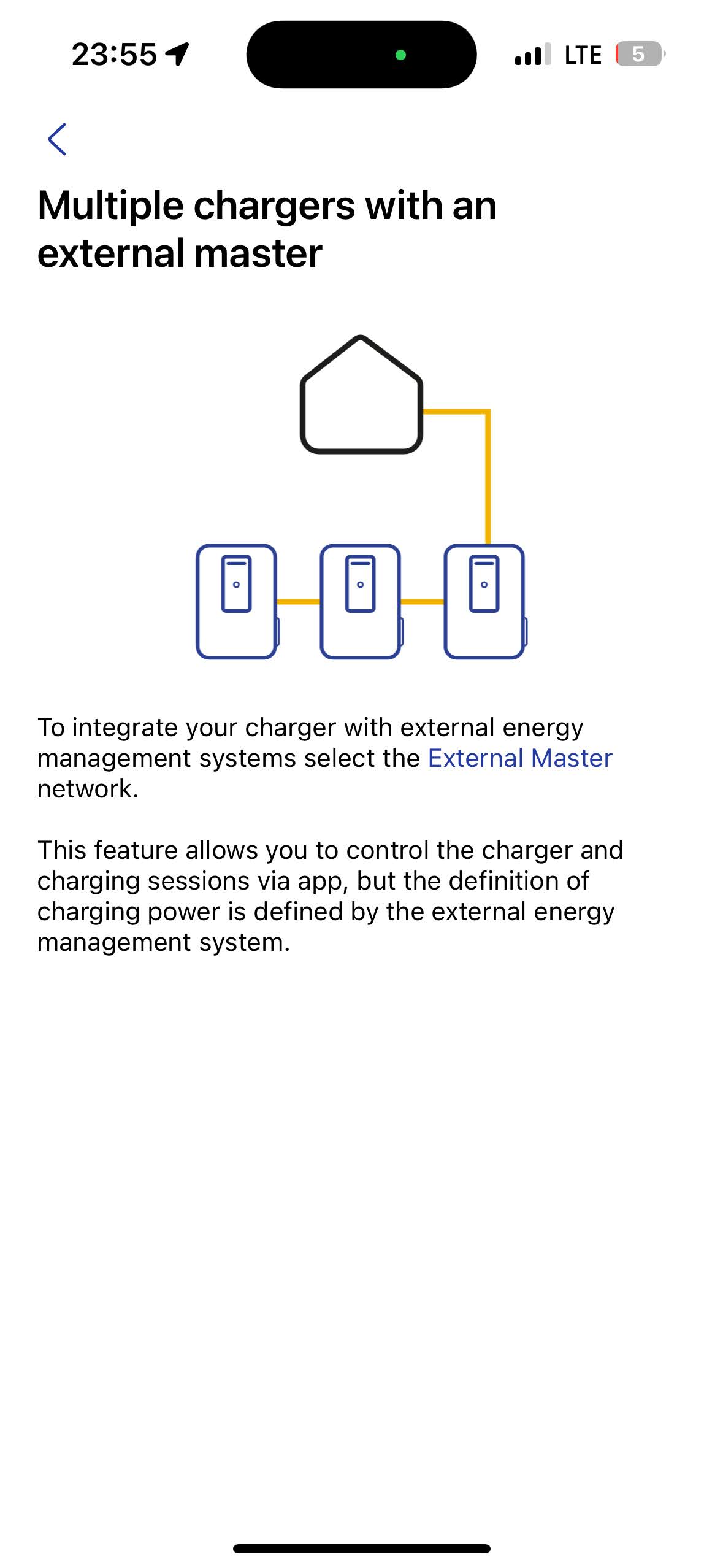

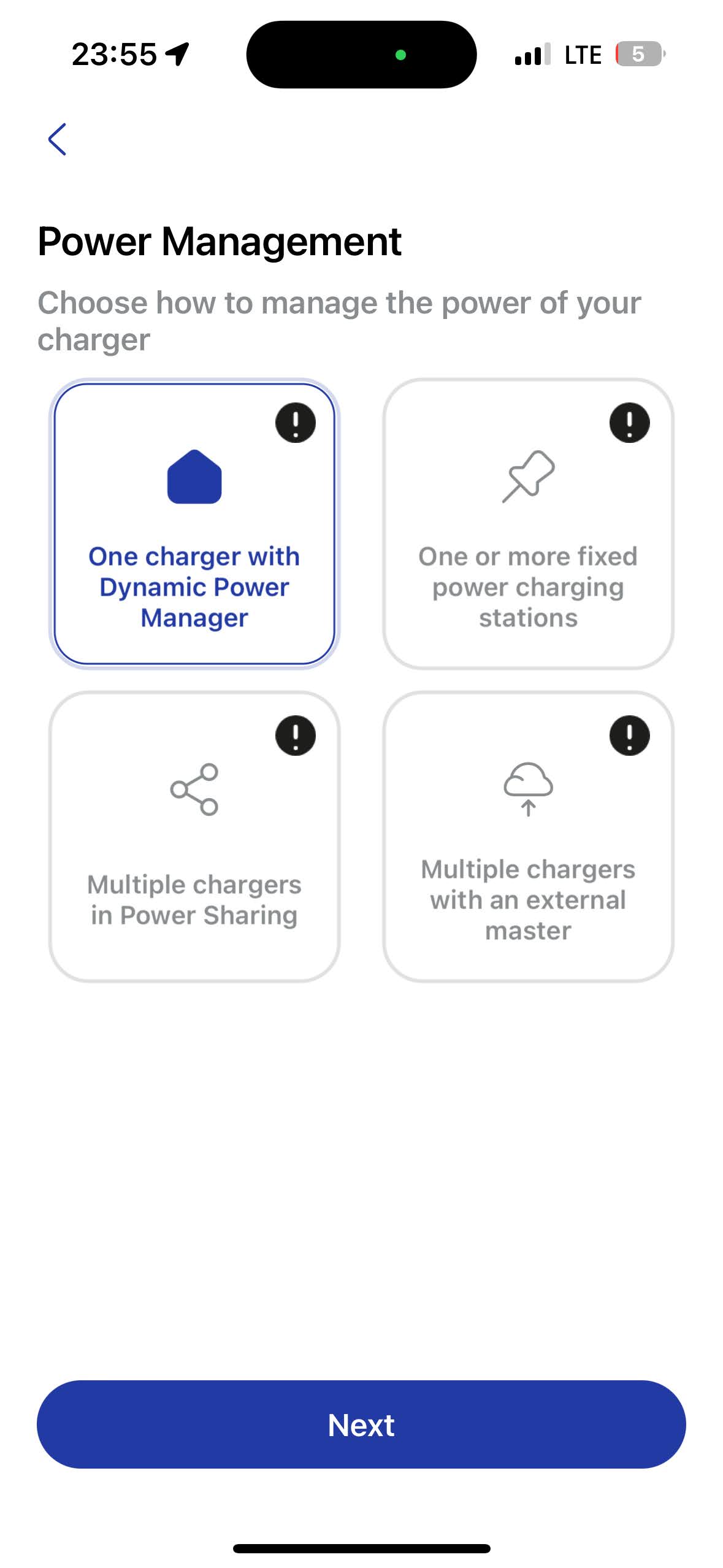

- Upravljanje snagom (odaberite opciju)

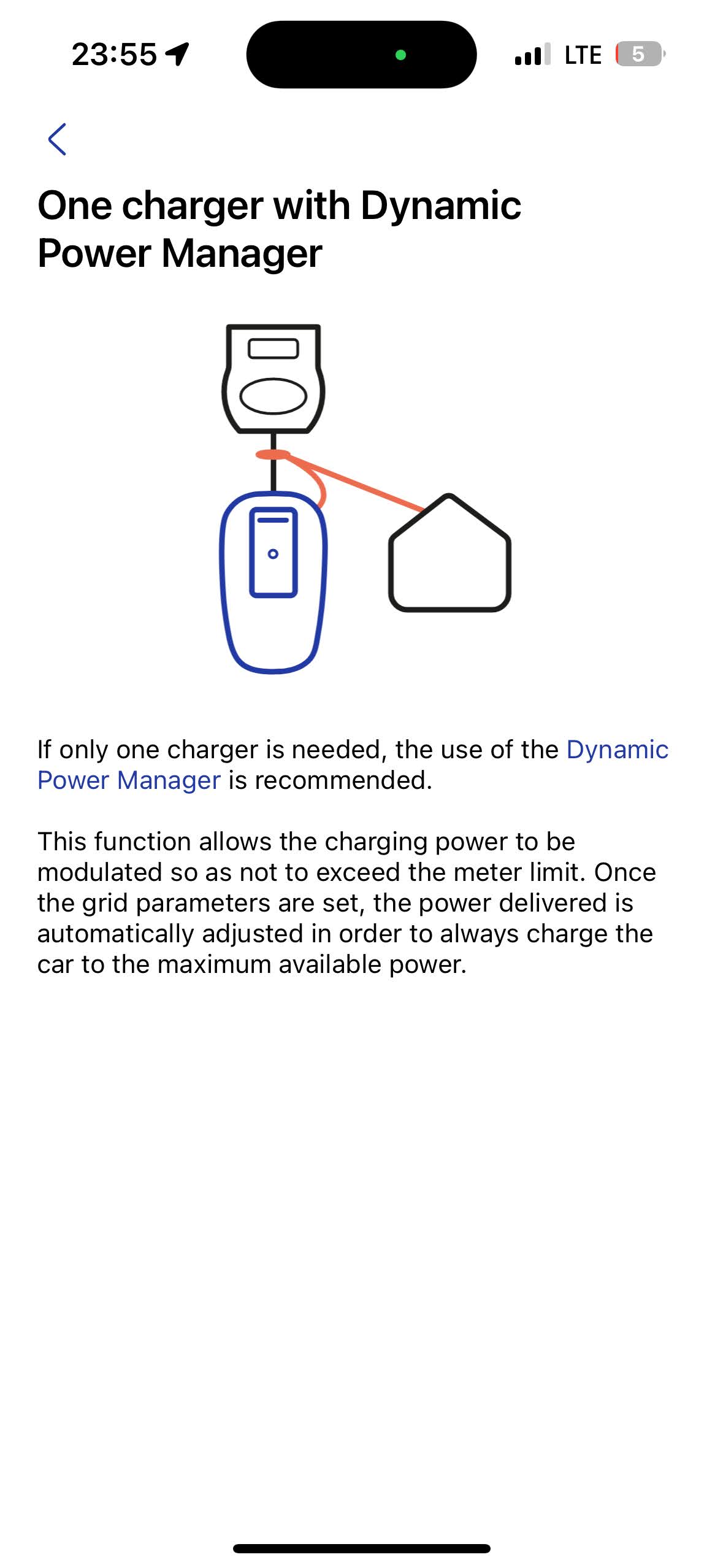

- Info-znak (iz prethodne tačke) za dodatne informacije

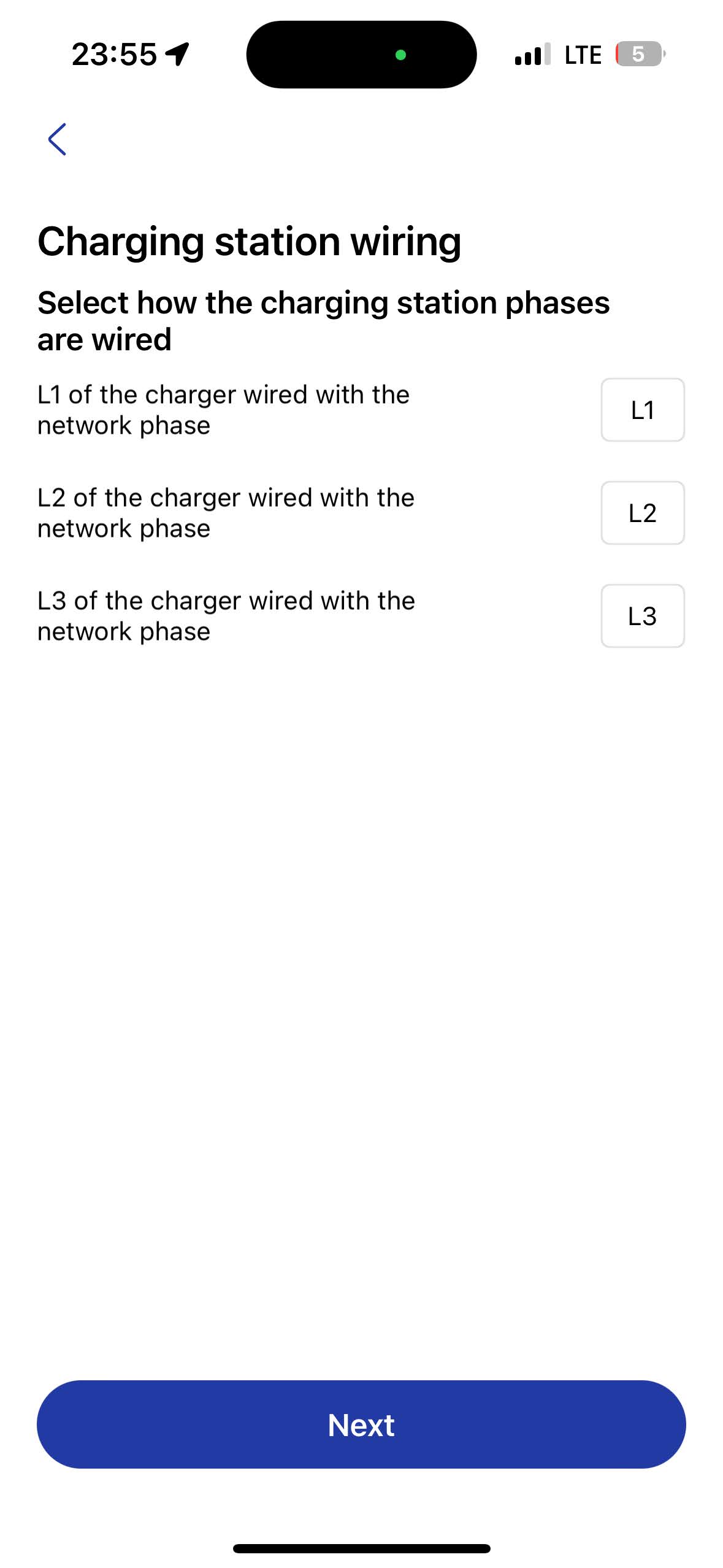

- Ožičenje punjača

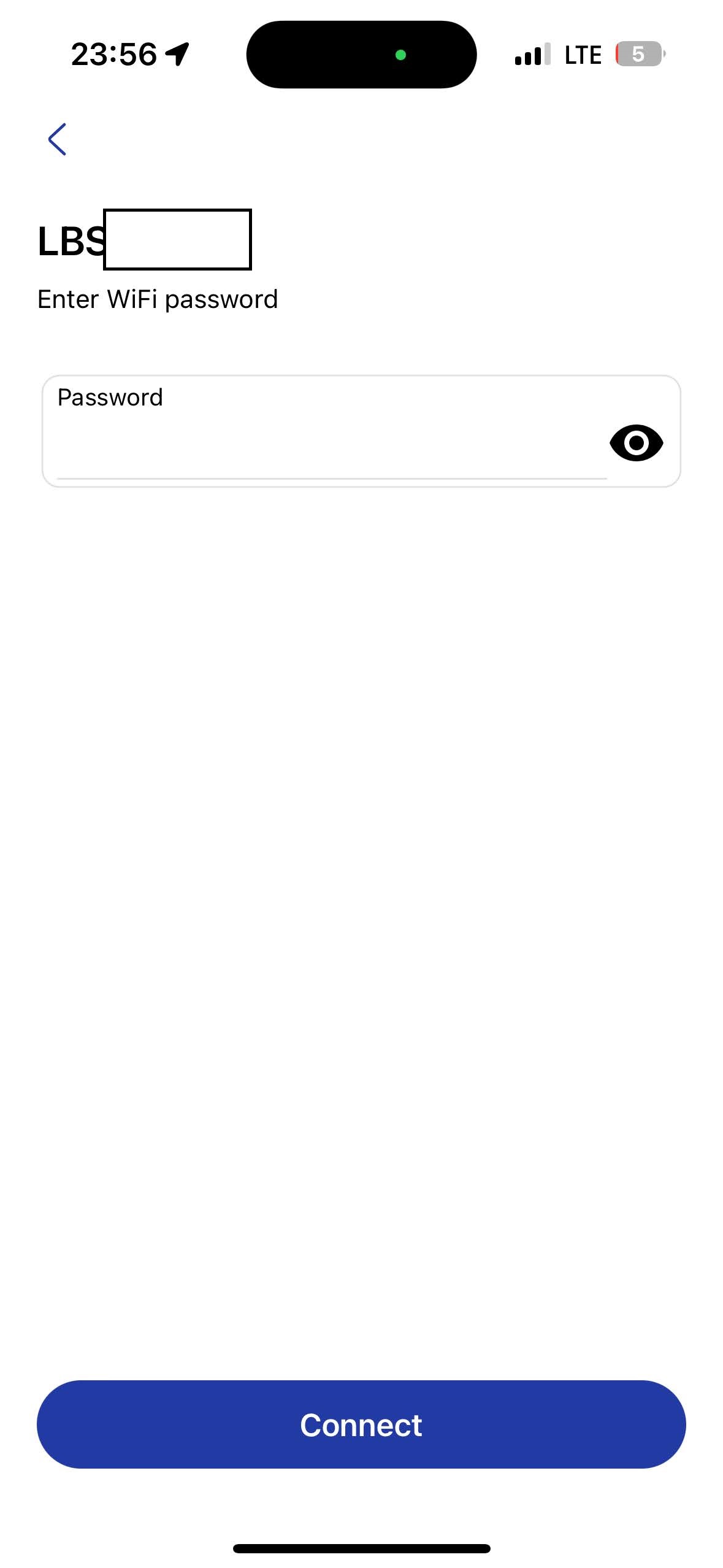

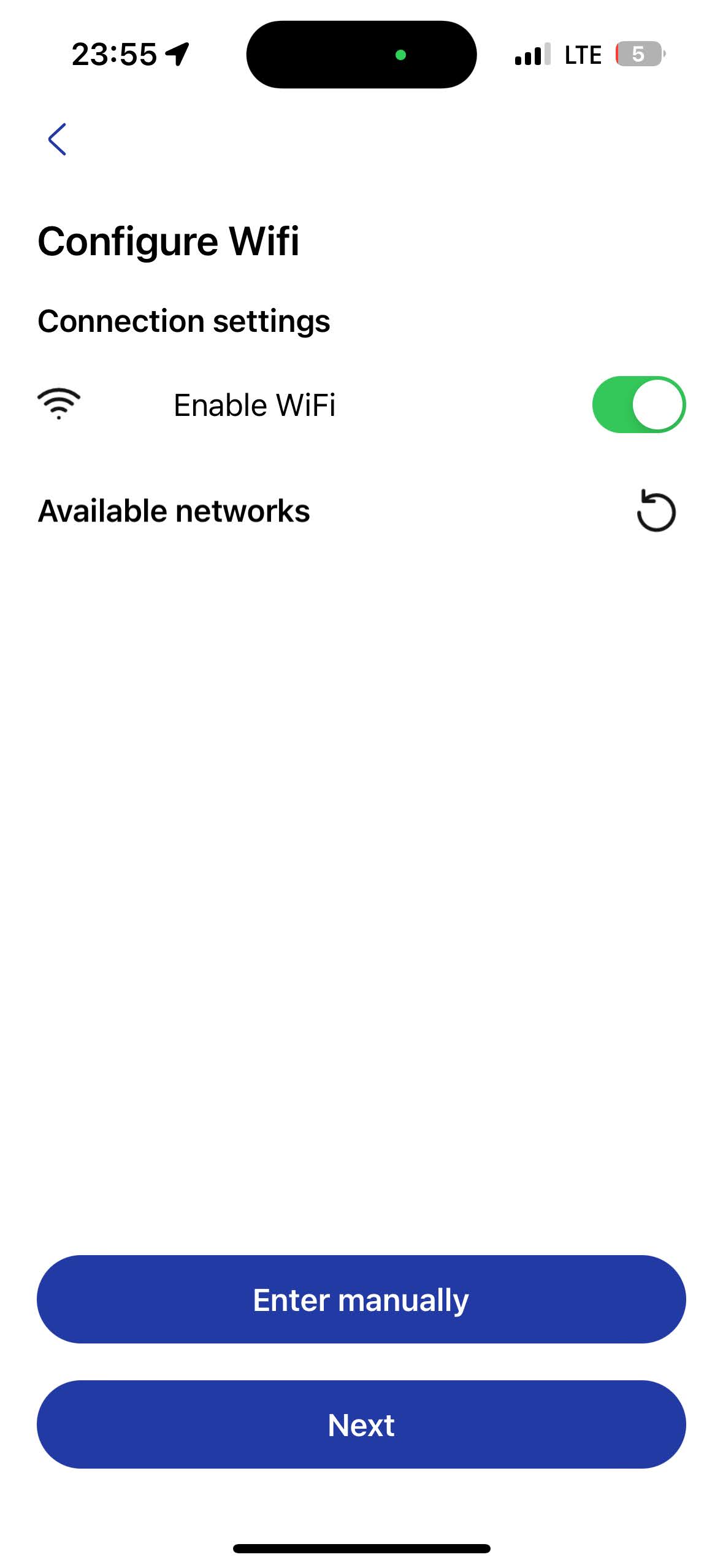

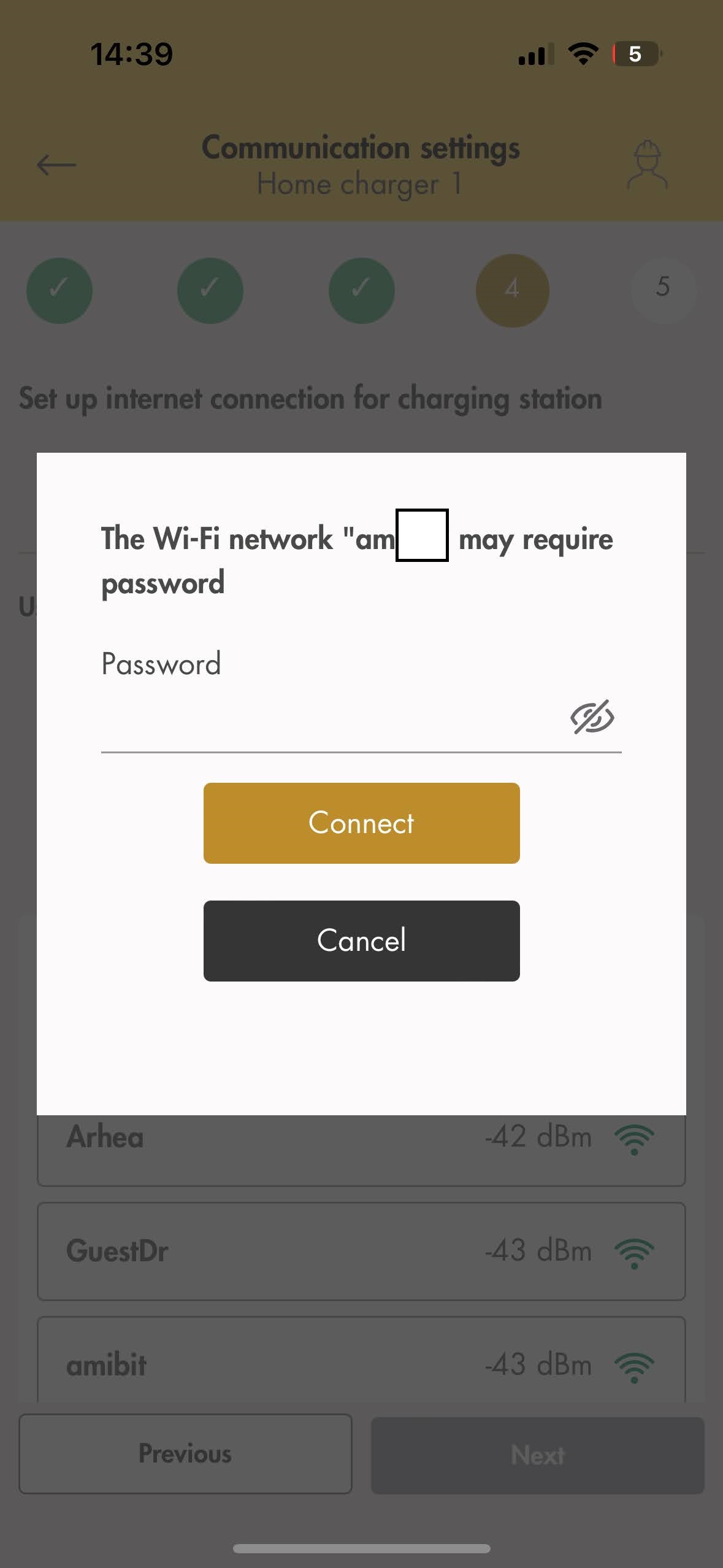

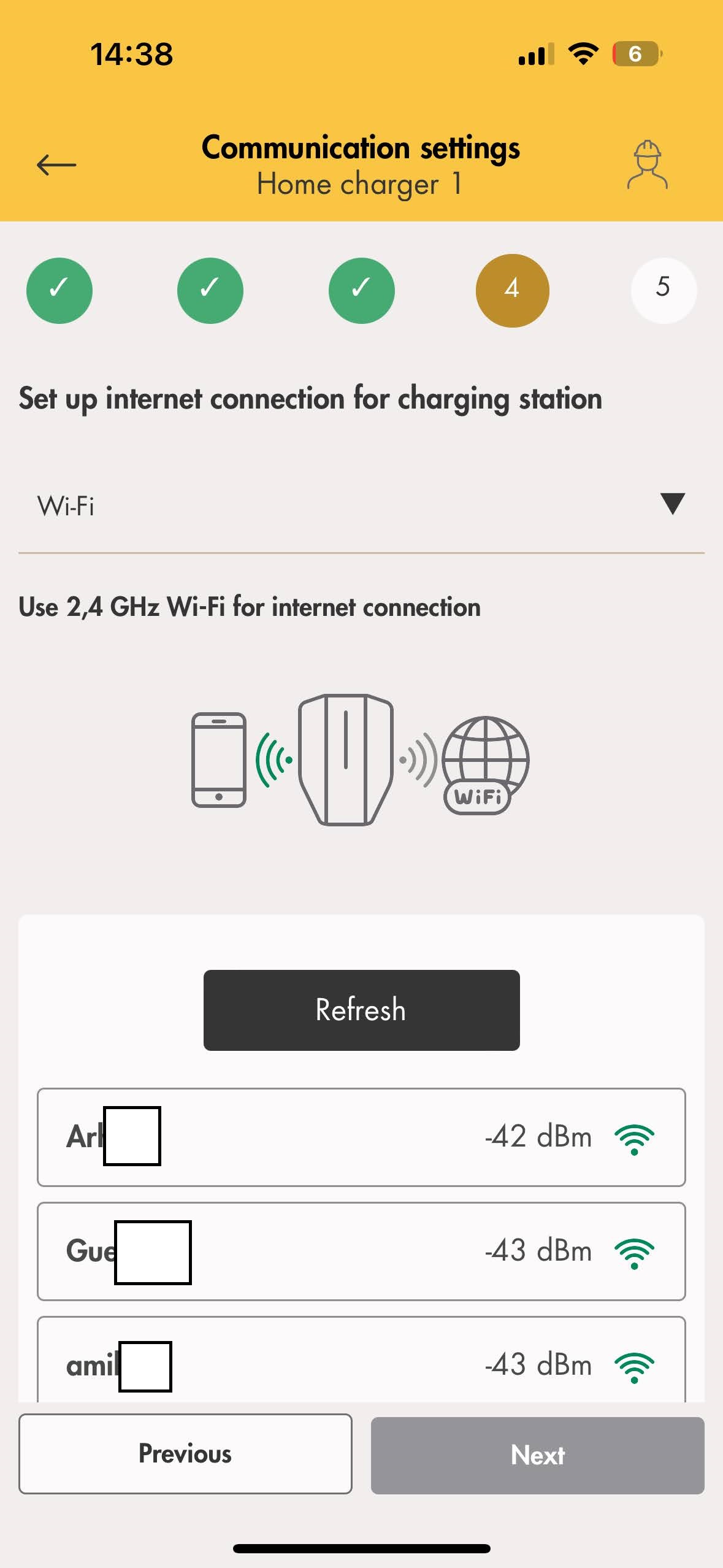

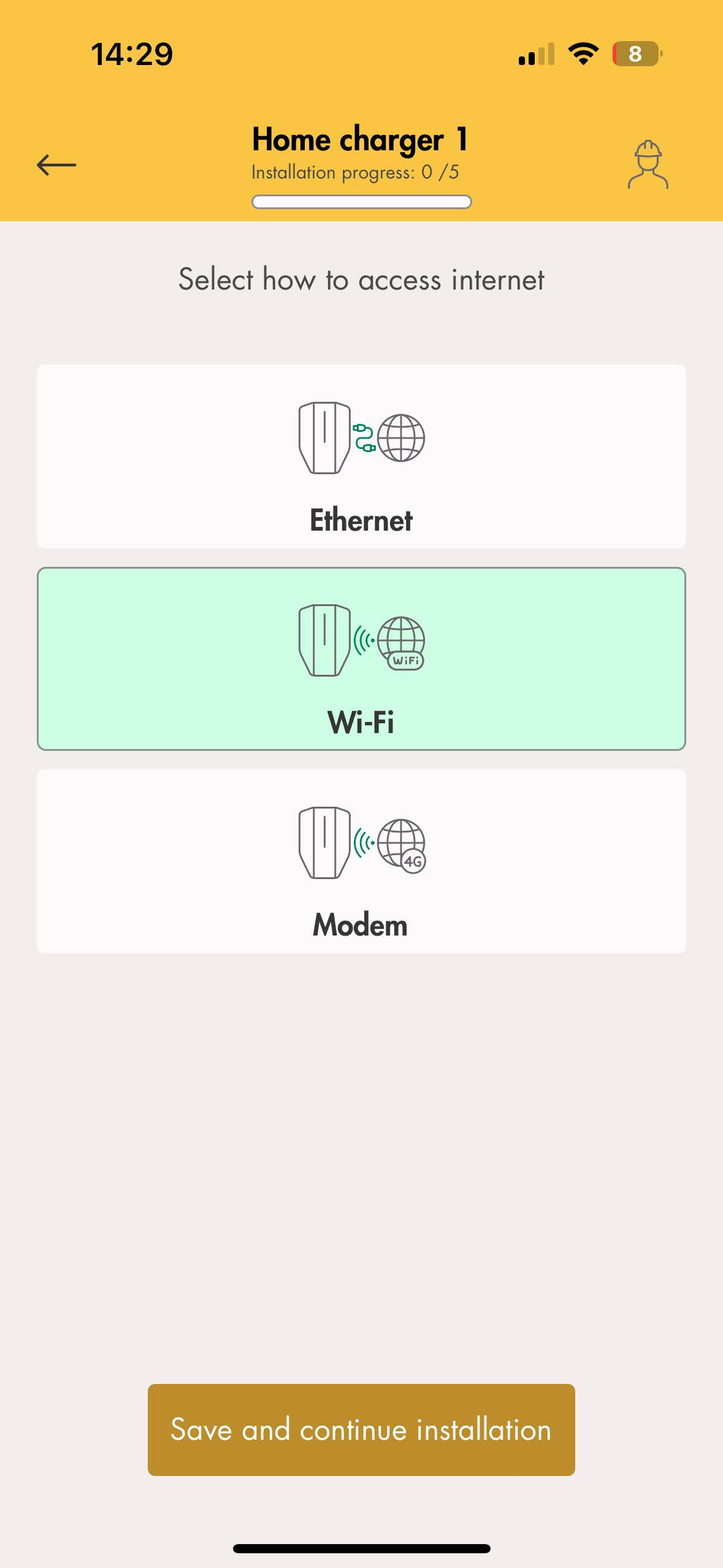

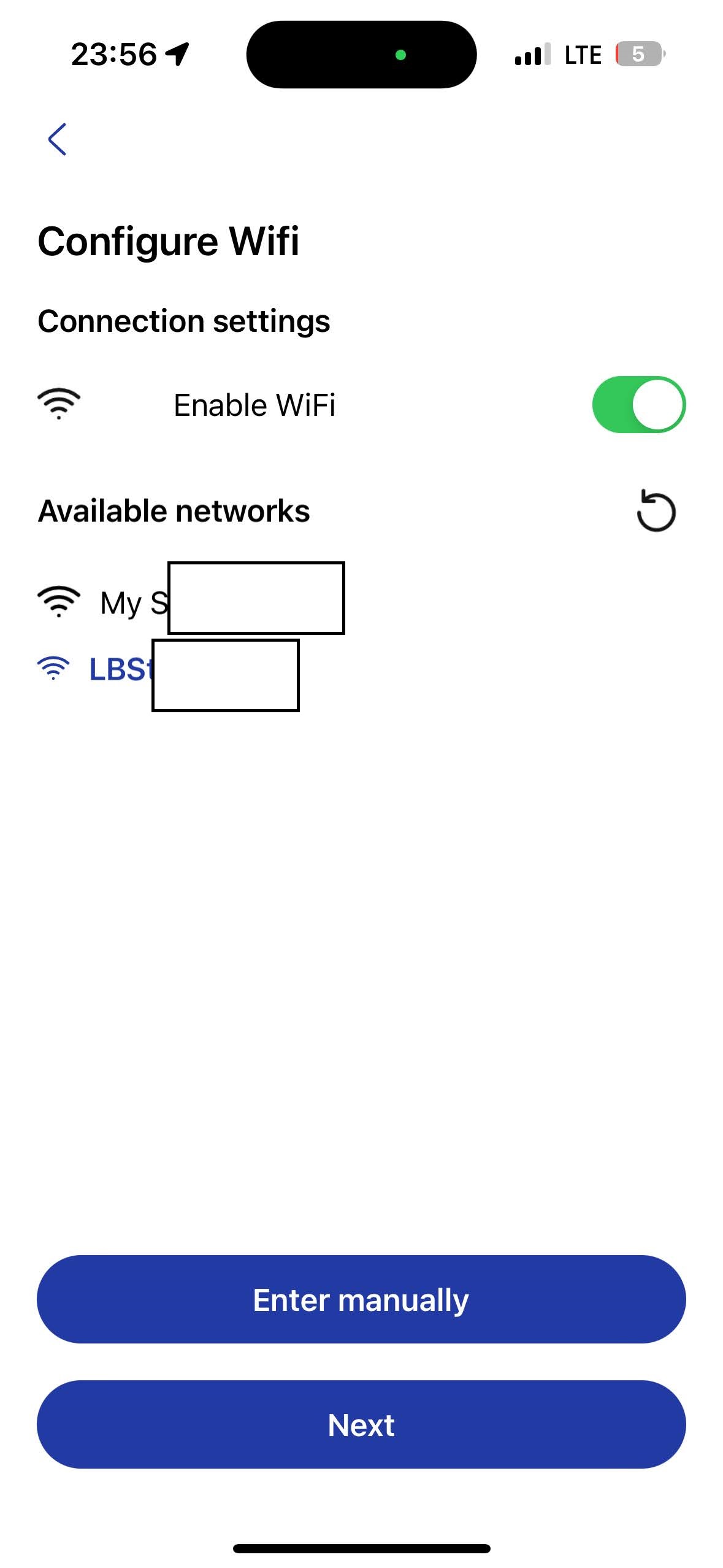

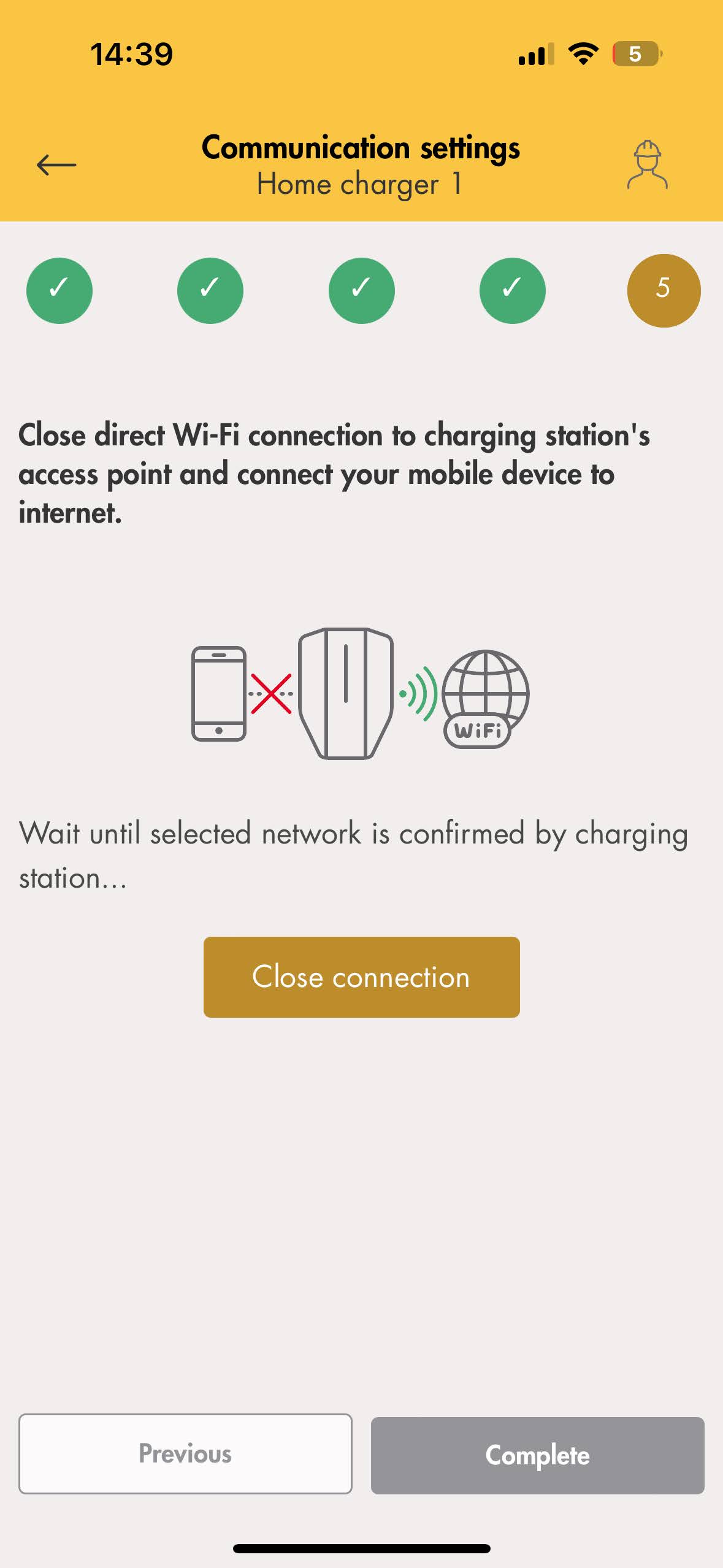

- Konfigurišite Wi-Fi (odaberite Wi-Fi i prijavite se na Wi-Fi mrežu i povežite se)

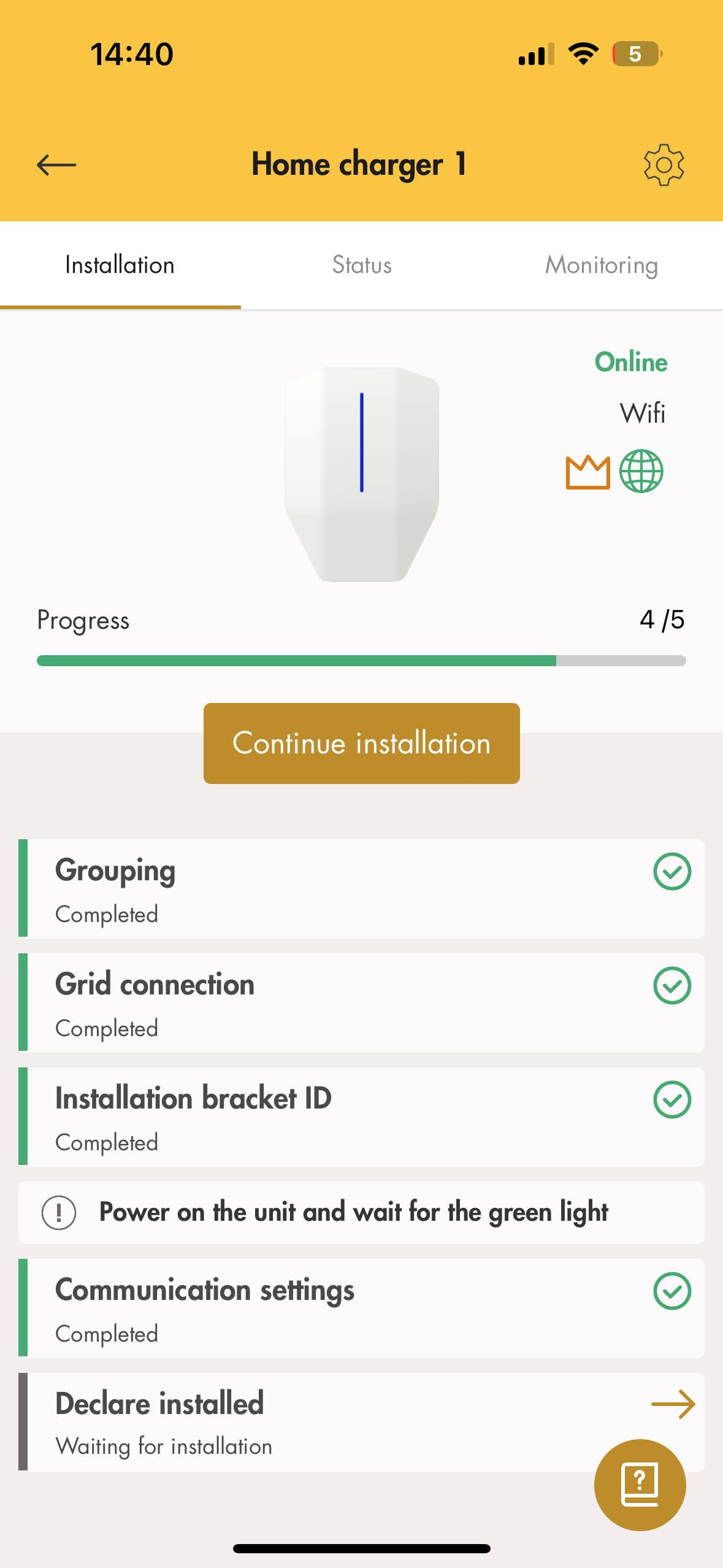

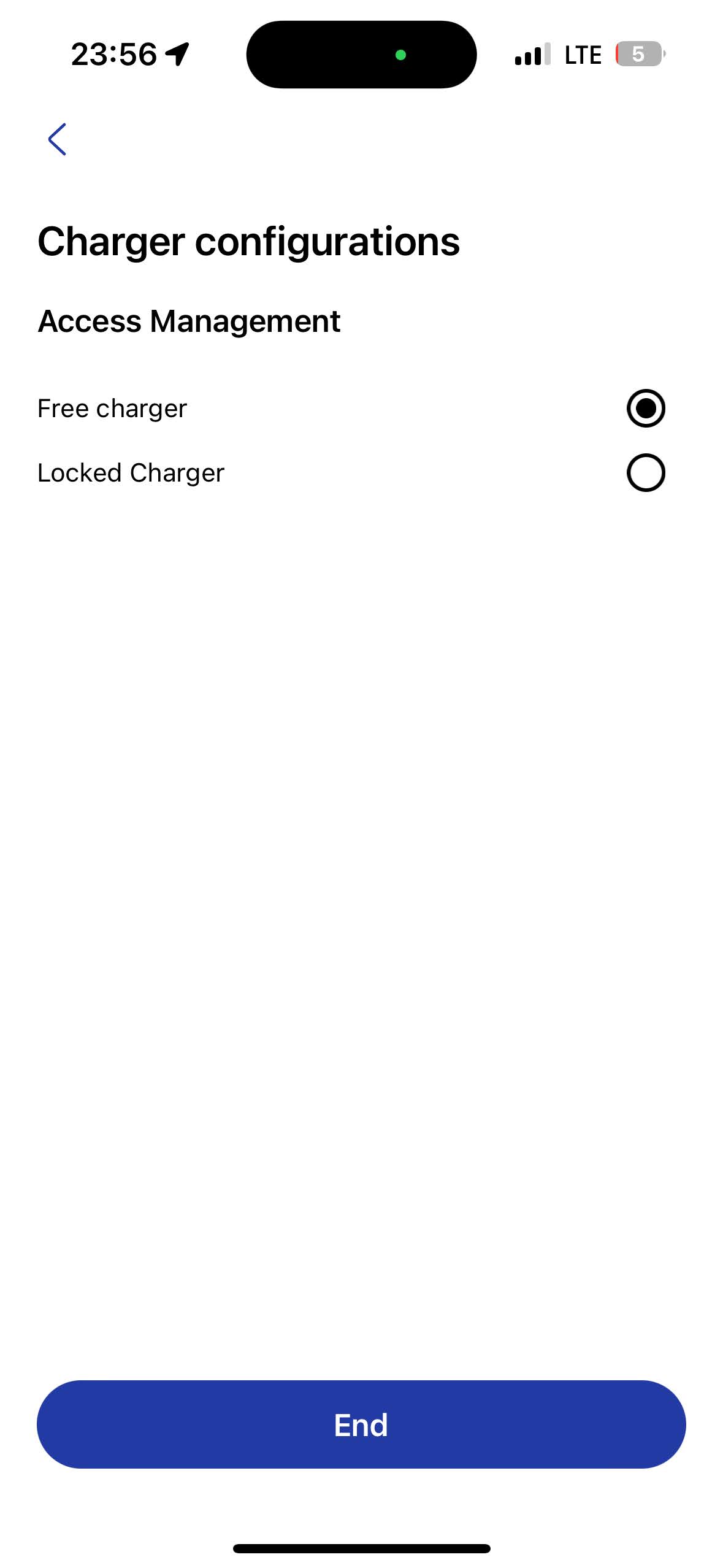

- Konfiguracije punjača (završni korak)

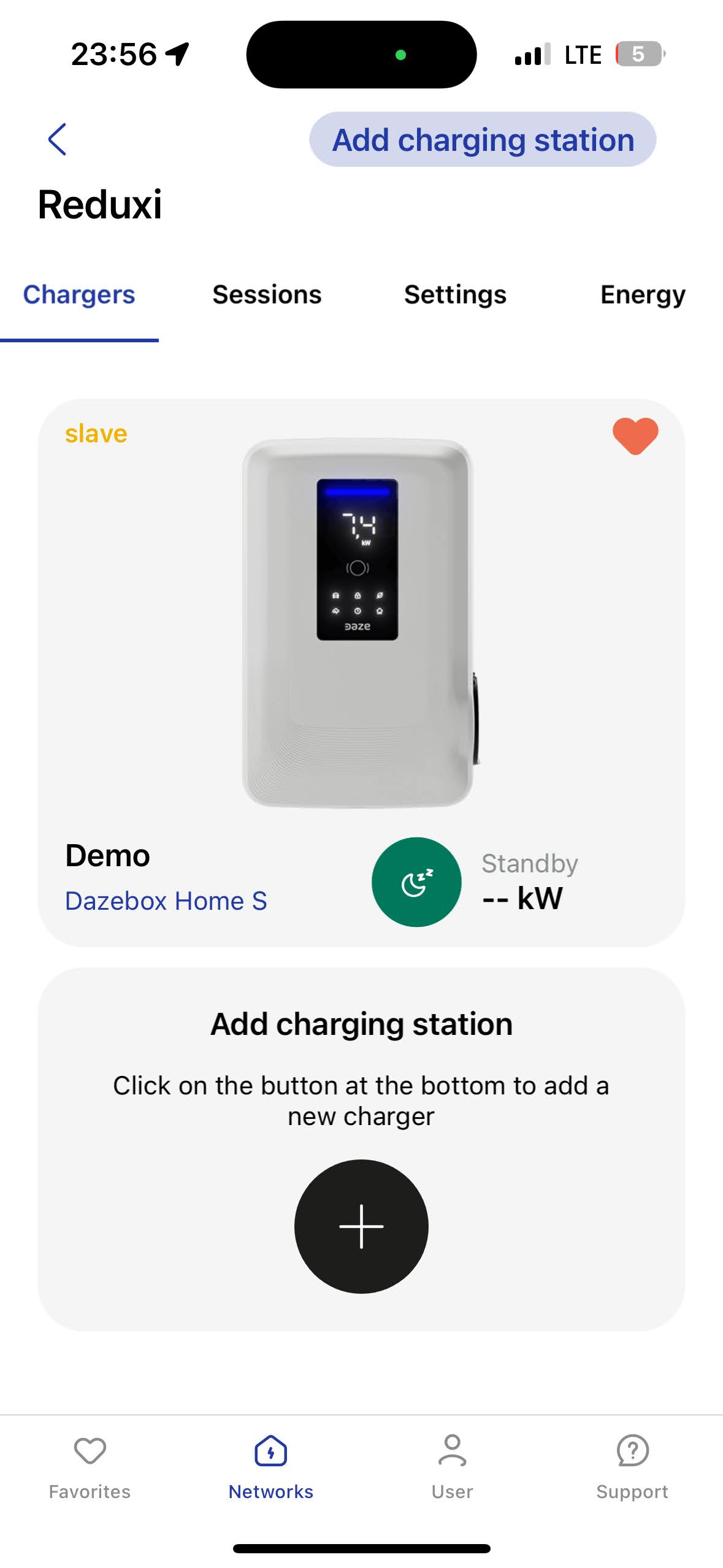

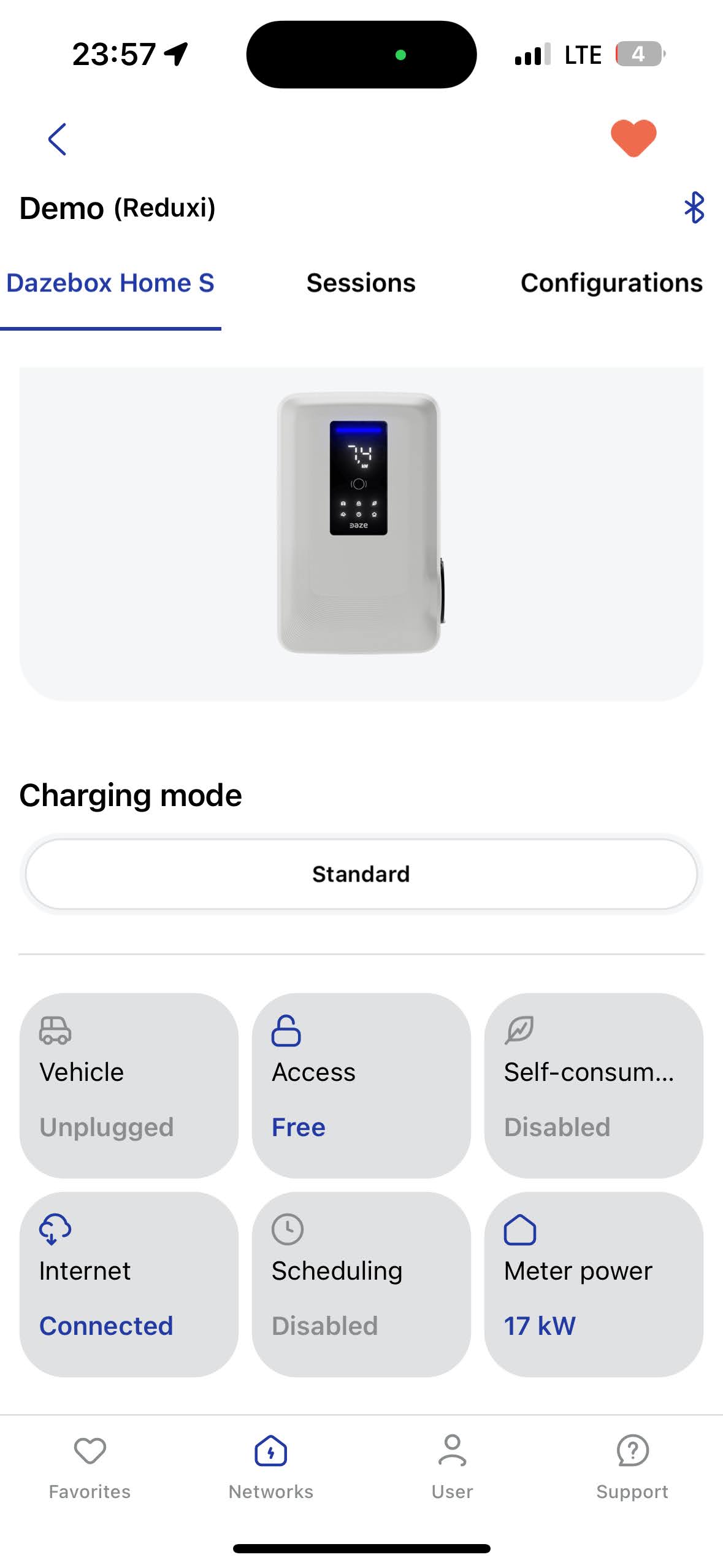

- Meni punjača (novo dodato uređaj)

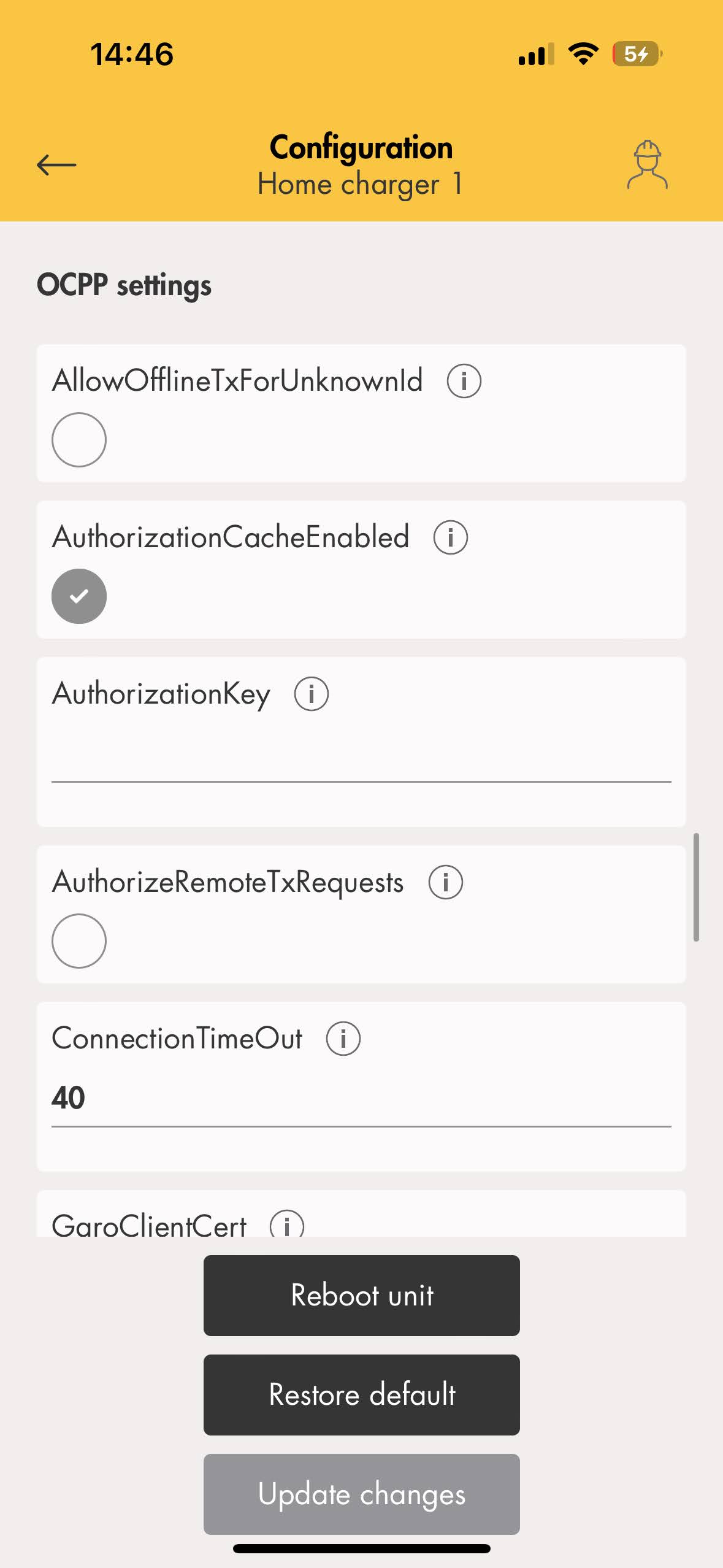

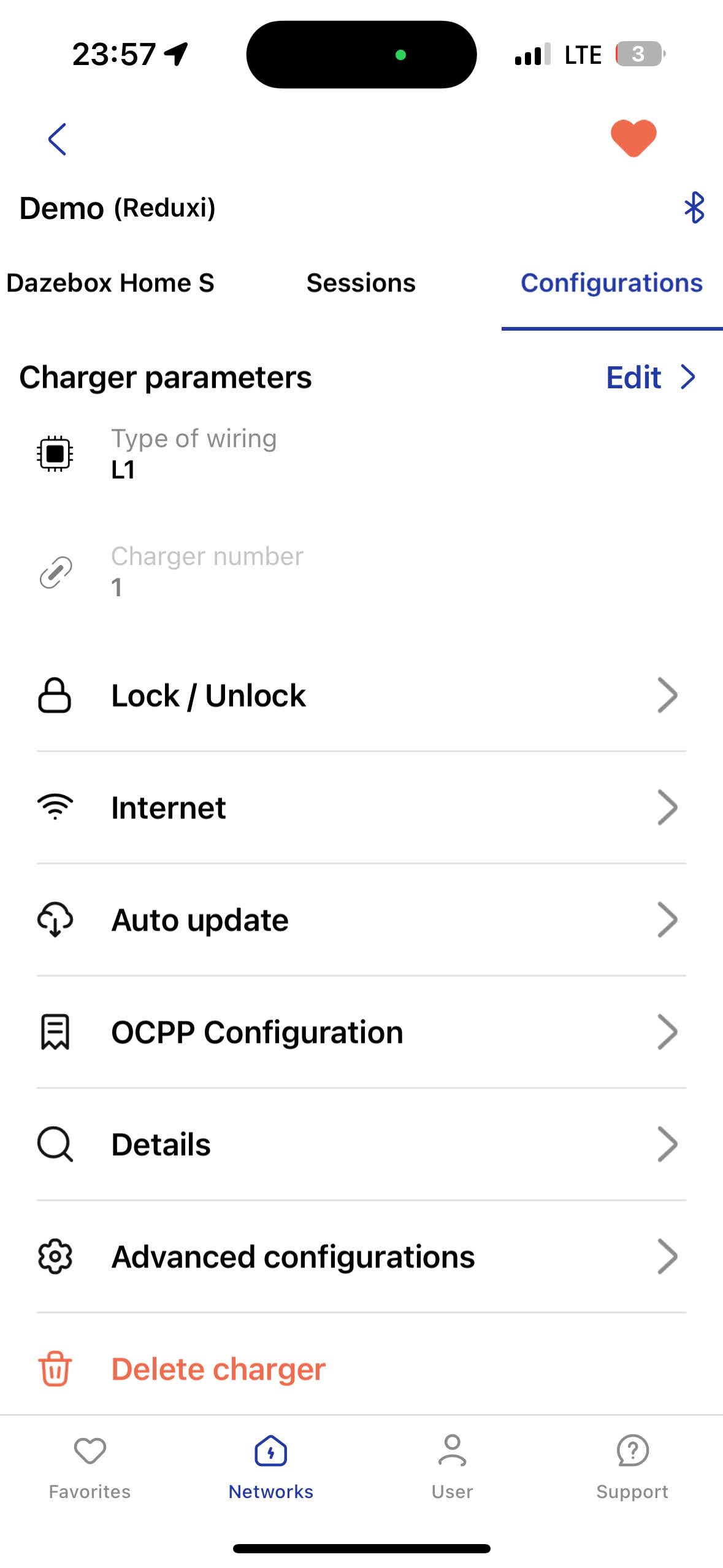

- Parametri punjača (dodatna podešavanja)
2.2 Dobijte IP adresu Daze punjača
DAZE aplikacija ne pruža direktne informacije o IP adresi, pa je potrebno da se ona dobije iz lokalnog rutera.
Jedna od opcija za dobijanje IP adrese za ruter i DAZE punjač je sa Advanced IP Scanner.
Nakon što se dobije IP adresa DAZE punjača, potrebno je dodeliti statičku IP adresu na strani rutera kako bi se sprečile buduće neusklađenosti.
3. Modbus TCP/IP komunikacija između DAZE punjača i Reduxi kontrolera
3.1 Dodaj uređaj (DAZE punjač)
Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.

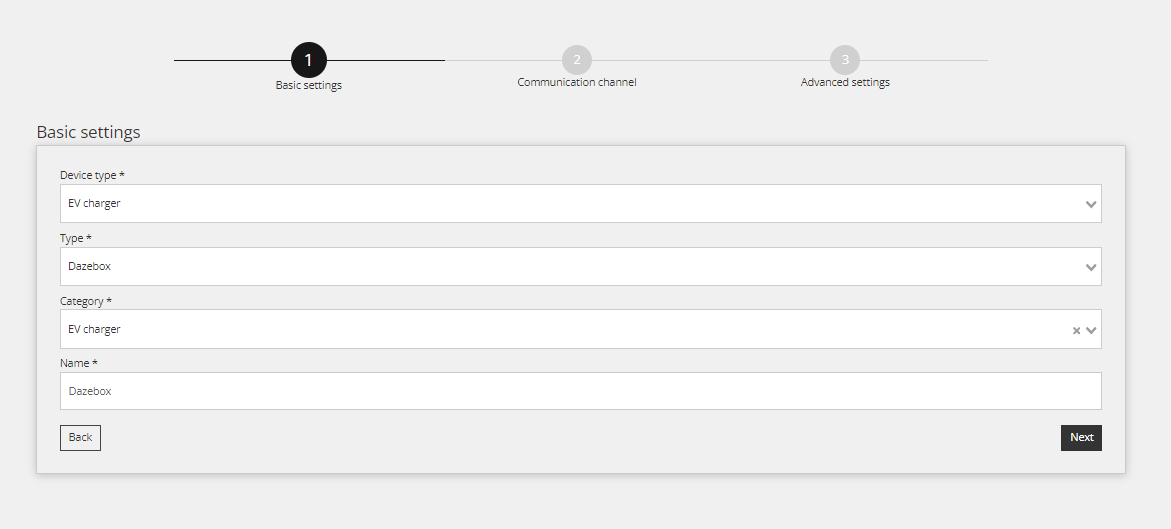

3.2 Odaberite uređaj koji želite da dodate
U prvom koraku odaberite osnovna podešavanja:
- Odaberite tip uređaja: Punjač za električna vozila,
- Odaberite tip: Dazebox,
- i definišite naziv.

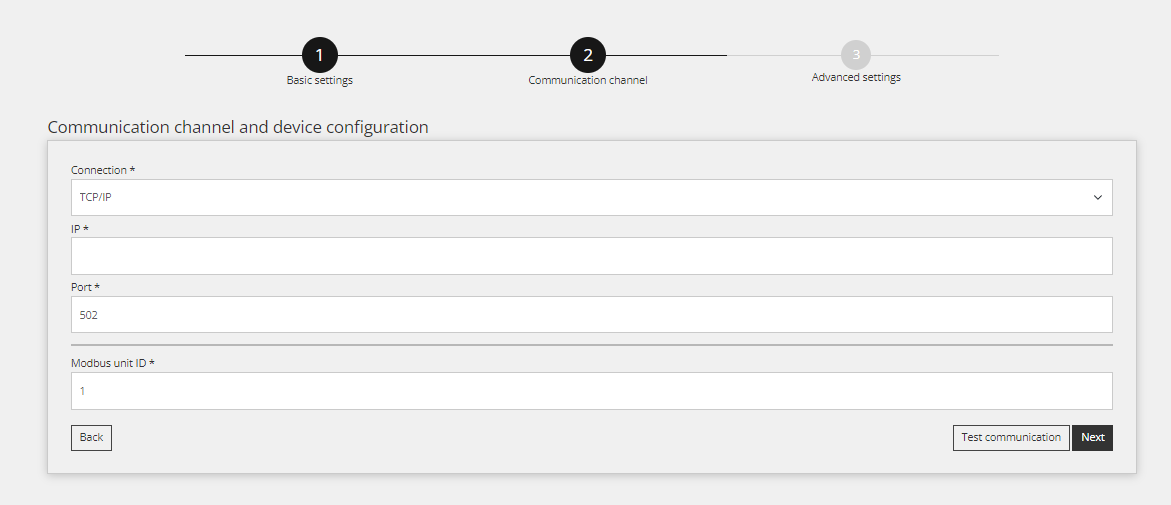

3.3 Konfiguracija uređaja za Modbus TCP/IP

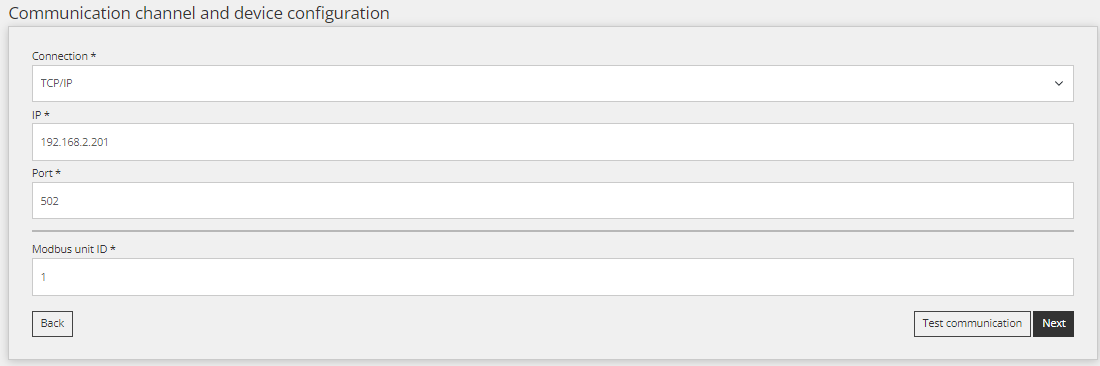

Drugi korak se koristi za komunikacioni kanal, kako bi Modbus TCP/IP komunikacija radila ispravno. Prvo, unesite dobijeni IP iz tačke 2.2 i definišite Modbus ID, koji je podrazumevano postavljen na 1.
3.4 Test komunikacije
Da bi se osigurala uspostava Modbus TCP/IP komunikacije, test komunikacije se može izvršiti pomoću dugmeta "Test komunikacije" koje se nalazi u donjem desnom uglu nakon svih polja Komunikacijskog kanala.
Postoje tri različita slučaja odgovora na komunikaciju.

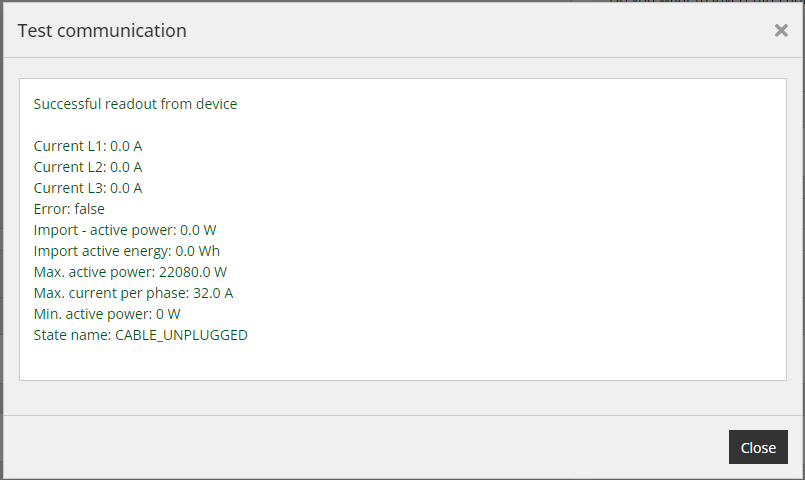

Slučaj 1: Komunikacija radi ispravno, čitanje:

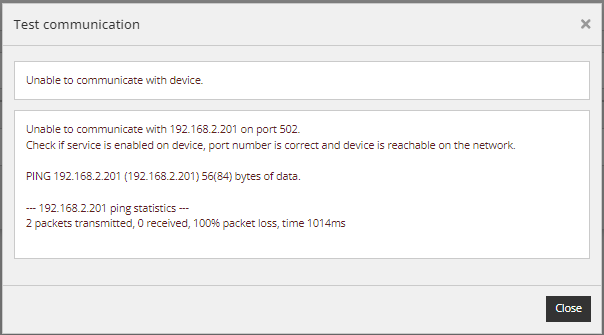

Slučaj 2: Nije moguće komunicirati sa uređajem na IP = 192.168.2.201, IP uređaja je drugačiji:

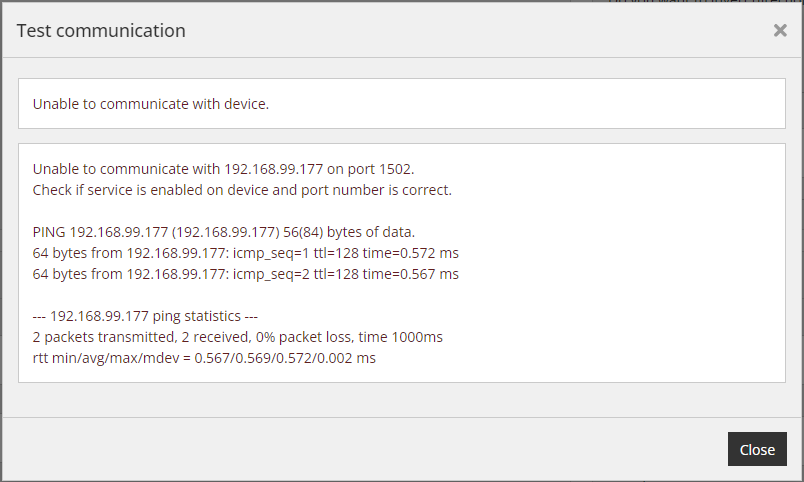

Slučaj 3: Izabrani port nije ispravan, proverite port za Modbus TCP/IP:
3.5 Podrazumevani parametri
Popunite napredne postavke i izaberite parametre prikazane na slici ispod. Postavke se mogu razlikovati u zavisnosti od potreba lokacije. Kada završite, kliknite na dugme "Gotovo" na ekranu.
3.6 Očitavanja sa uređaja
Svrha ove tačke je da pokaže kako da proverite očitanja sa uređaja. Ovo se radi pod "Uređaj/Poslednje merenje".
Kada se uređaj uspešno doda preko konfiguratora, može se pratiti preko Reduxi cloud aplikacije.
