Reduxi strategije omogućavaju izvršavanje DLM na svakom nivou instalacije, osiguravajući zaštitu i fleksibilnost, a istovremeno doprinose značajnom smanjenju troškova.
1. Uvod
S obzirom na sve veću potrebu za DLM (dinamičkom upravljanjem opterećenjem) na više nivoa, Reduxi sistem omogućava, kao deo strategija, da se obezbedi ograničenje na svakom nivou instalacije, odnosno da se zaštite električni elementi svake grane od oštećenja.
2. Zaštita DLM na više nivoa
Postizanje zaštite na više nivoa u potpunosti zavisi od specifične instalacije na lokaciji. Za svaki novi nivo grane/grana, mora se definisati prilagođena strategija kako bi se obezbedili svi uslovi bezbednosti za pravilnu kontrolu.
2.1 Primer za višeslojni DLM u Reduxi sistemu
Biće predstavljena dva primera koja se najčešće koriste u praksi.
2.1.1 Slučaj pametnog brojila na glavnoj mreži

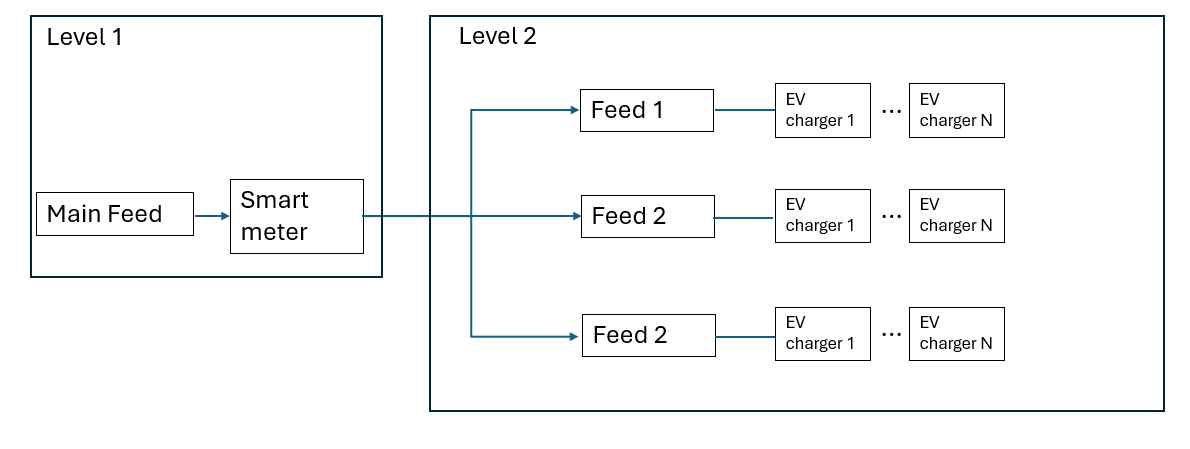

Dat je primer u kojem su dati šeme instalacije na dva nivoa pod:
U ovom primeru, merenja sa pametnog brojila se uzimaju na glavnoj grani, pri čemu jedno pametno brojilo detektuje i meri potrošnju cele zgrade. Za sekundarne grane na drugom nivou, merenja se dobijaju (računaju) direktno sa individualnih punjača za EV, pri čemu je suma snage na svakom punjaču za EV "virtualno" pametno brojilo za tu granu. Molimo vas da primetite (važno!), da je ovaj pristup validan samo kada je grana isključivo povezana sa punjačima za EV. U suprotnom, merenja će biti netačna.
Kako postaviti strategije za ovaj primer:
- Prvo, potrebno je postaviti opštu strategiju, koja obuhvata pametno brojilo i sve punjače:
U Reduxi Konfiguratoru kao deo Strategija za Reduxi kontroler definisati kontrolisane uređaje (punjače za EV) i merni uređaj (pametno brojilo):

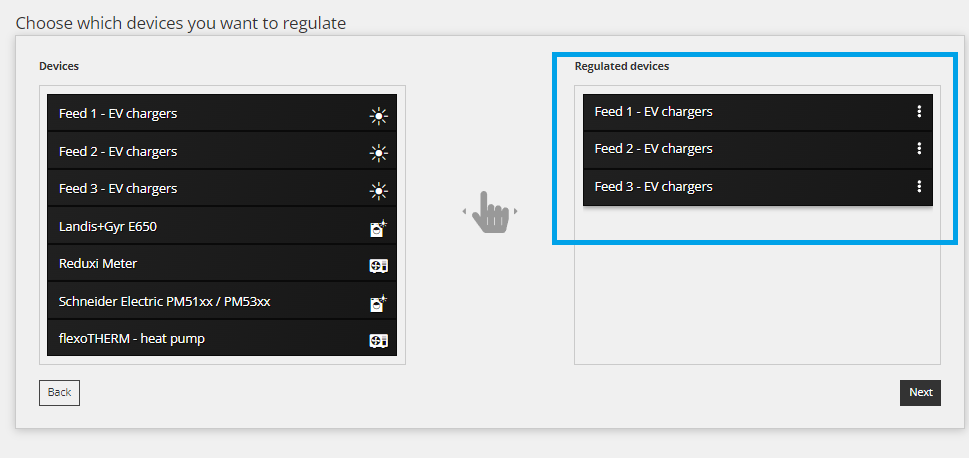

Kontrolisani uređaj (svi punjači za EV):

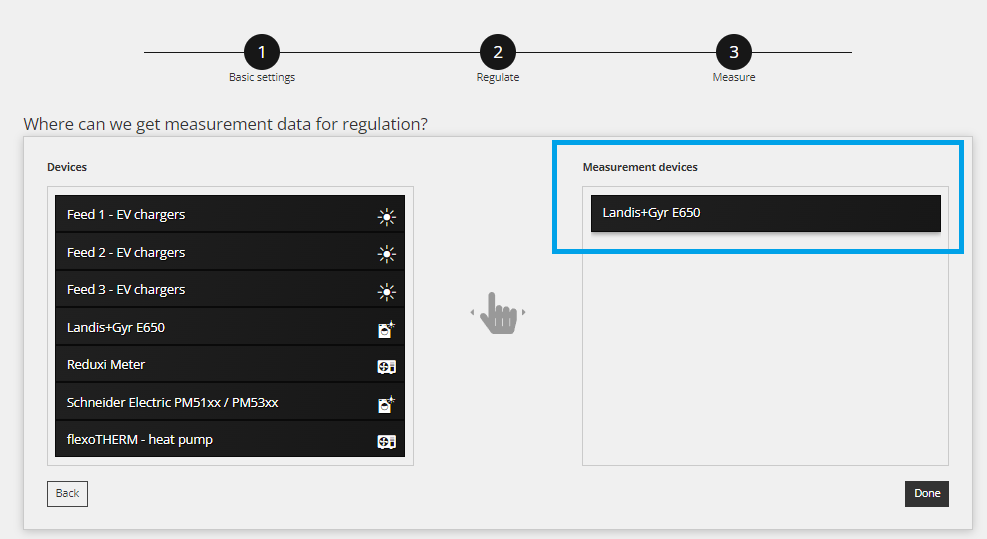

Merni uređaj (pametno brojilo):

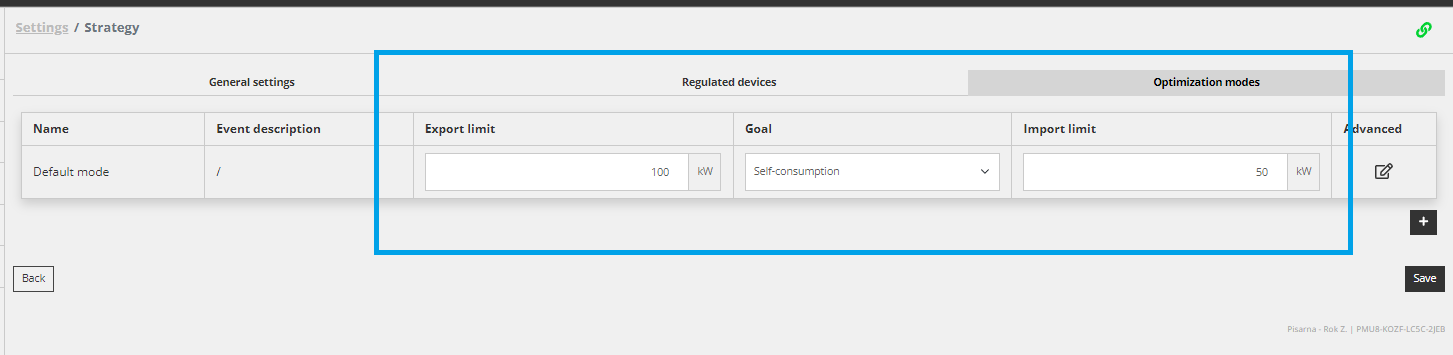

Postavite limit izvoza/uvoza za opštu strategiju:
Sa definicijom strategije, opšti slučaj je pokriven i Reduxi kontroler će izračunati tačku podešavanja za pojedinačne EV poštujući ograničenja glavne mreže.
- Drugo, potrebno je postaviti specifičnu strategiju za pojedinačnu granu:
U Reduxi Konfiguratoru kao deo Strategija za Reduxi kontroler definisati kontrolisani uređaj (punjači za EV grane jedan) i merni uređaj (punjači za EV na grani jedan):

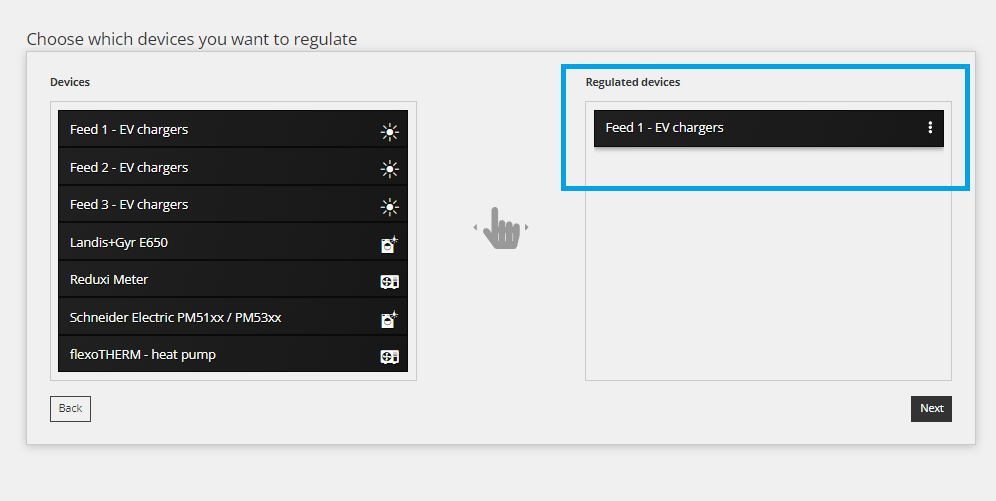

Kontrolisani uređaj (punjači za EV za granu 1):

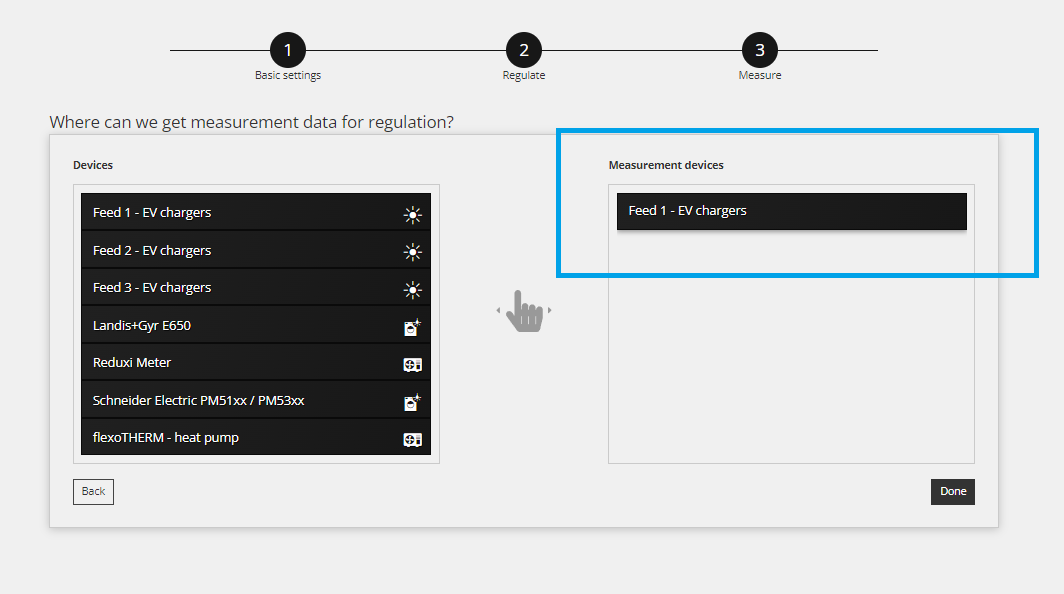

Merni uređaj (punjači za EV za granu 1):

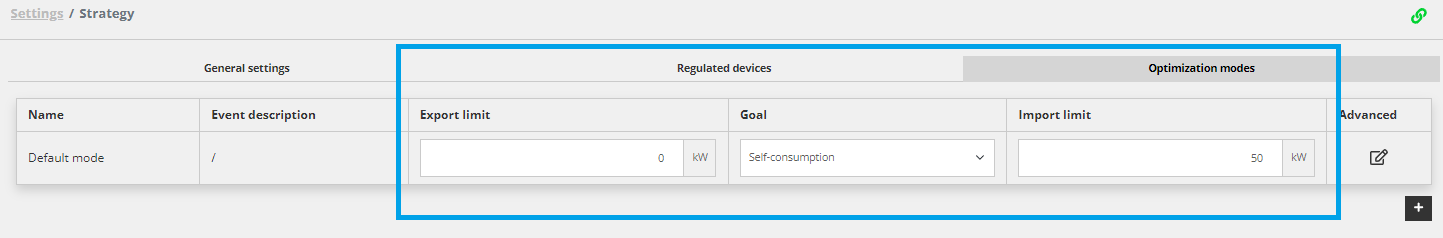

Postavite limit izvoza/uvoza za specifičnu strategiju grane, ako je potrebno:
Ista procedura mora se primeniti na grane 2 i 3, što rezultira ukupno četiri definisane strategije. Na ovaj način, Reduxi sistem će imati sve potrebne informacije za bezbedno izvršavanje DLM. Molimo vas da primetite da će Reduxi kontroler u realnom vremenu izračunati dve tačke podešavanja za svaki punjač za EV, izvedene iz individualne strategije koja uključuje odgovarajući punjač za EV. Reduxi kontroler će uvek uzeti nižu tačku podešavanja, osiguravajući maksimalnu zaštitu.
2.1.2 Slučaj pametnih brojila na nižim nivoima

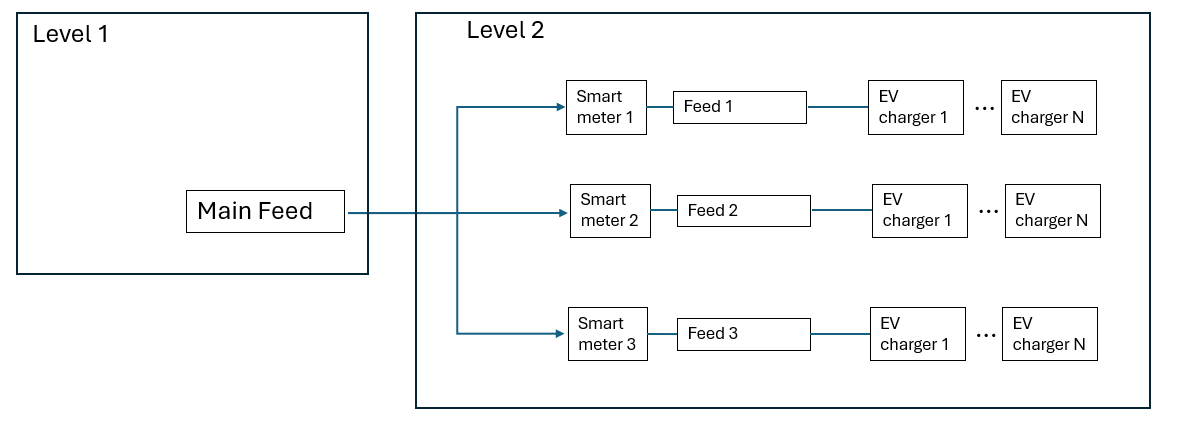

Dat je primer u kojem su dati šeme instalacije na dva nivoa pod:
U ovom primeru, merenja sa pametnih brojila se uzimaju na granama nižeg nivoa, sa tri pametna brojila koja detektuju i mere potrošnju pojedinačnih grana. Da bi se dobila (izračunala) merenja glavne grane, potrošnje nižih grana se sabiraju, što deluje kao "virtualno" pametno brojilo mreže.
Kako postaviti strategije za ovaj primer:
- Prvo, potrebno je postaviti opštu strategiju, koja obuhvata "virtualno" pametno brojilo kao sumu tri pametna brojila nižeg nivoa i sve punjače za EV.
U Reduxi Konfiguratoru kao deo Strategija za Reduxi kontroler definisati kontrolisani uređaj (svi punjači za EV) i merni uređaj ("virtualno" pametno brojilo):
Kontrolisani uređaj (svi punjači za EV):

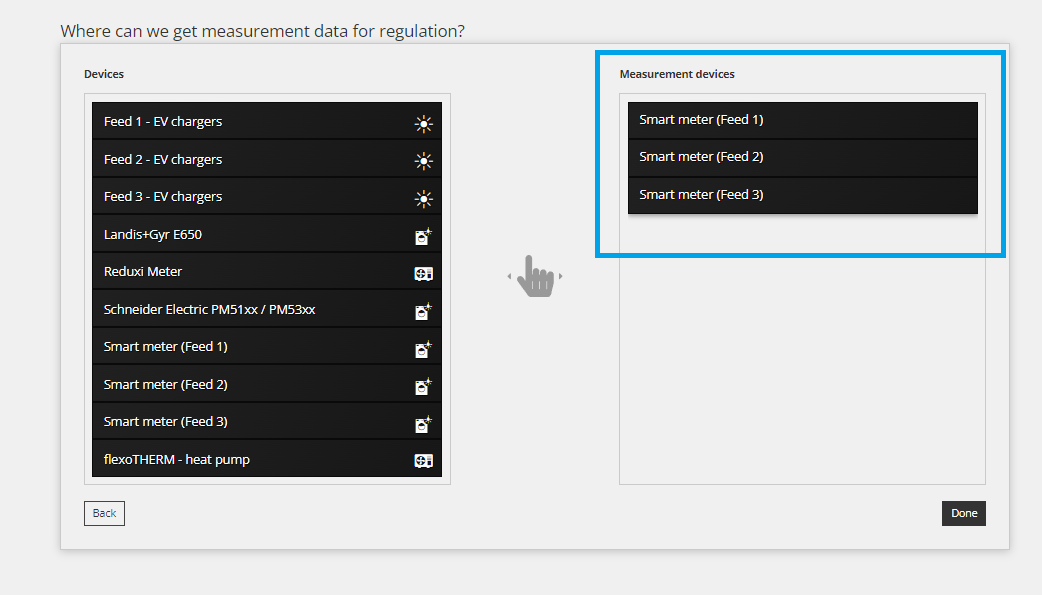

Merni uređaj (virtualno pametno brojilo):
Postavite limit izvoza/uvoza za opštu strategiju:
- Drugo, potrebno je postaviti specifičnu strategiju za pojedinačnu granu:
U Reduxi Konfiguratoru kao deo Strategija za Reduxi kontroler definisati kontrolisane uređaje (punjači za EV grane jedan) i merne uređaje (punjači za EV na grani jedan):
Kontrolisani uređaj (pametno brojilo grane 1):
Merni uređaj (punjači za EV za granu 1):
Postavite limit izvoza/uvoza za specifičnu strategiju grane, ako je potrebno:
Ista procedura mora se primeniti na grane 2 i 3, što rezultira ukupno četiri definisane strategije. Na ovaj način, Reduxi sistem će imati sve potrebne informacije za bezbedno izvršavanje DLM. Molimo vas da primetite da će Reduxi kontroler u realnom vremenu izračunati dve tačke podešavanja za svaki punjač za EV, izvedene iz individualne strategije koja uključuje odgovarajući punjač za EV. Reduxi kontroler će uvek uzeti nižu tačku podešavanja, osiguravajući maksimalnu zaštitu.
Za dodatne informacije, pratite link do Reduxi Konfiguratora.
Za vizuelizaciju podataka dobijenih od uređaja, koristi se aplikacija za oblak uređaja: Reduxi Cloud.
