SG kontakti regulišu toplotnu pumpu Mitsubishi Ecodan preko Reduxi Gateway-a koristeći relejne izlazne signale. Koristeći fleksibilne toplotne pumpe, možemo smanjiti troškove električne energije za 30%.

1. Komponente za uspostavljanje veze između Reduxi kontrolera i Mitsubishi Ecodan toplotne pumpe.

Da bi se uspostavila veza između Reduxi kontrolera i Mitsubishi Ecodan toplotne pumpe, korisniku će biti potrebno:

1. Reduxi Kontroler
2. Reduxi Gateway uređaj sa 3x (30:1A) senzorima struje (CT)

Uređaj Reduxi Gateway mora se prvo dodati (povezati) na kontroler Reduxi da bi se pustili u rad režimi rada toplotne pumpe. Povezivanje se može uspostaviti bežično (WLAN) ili žično pomoću UTP kabla (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Uređaj Reduxi Gateway takođe uključuje 3x(30:1A) senzora struje (transformator) koji se koriste za merenje električne struje (tj. snage) za svaku fazu toplotne pumpe. Pored toga, dva relejna izlaza koriste se za generisanje signala za SG-ready kontakte, što utiče na režime rada toplotne pumpe.

2. Connecting a Reduxi Gateway device to the local Internet network

A symbolic picture of the entire connection from the Reduxi controller to the heat pump is displayed below:

For further information on how to connect a Reduxi Gateway device please follow link: How to configure Reduxi Gatway.

3. Connecting Reduxi GW devices relay to SG- ready contacts of a heat pump

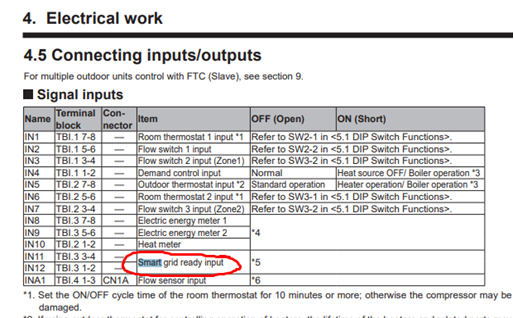

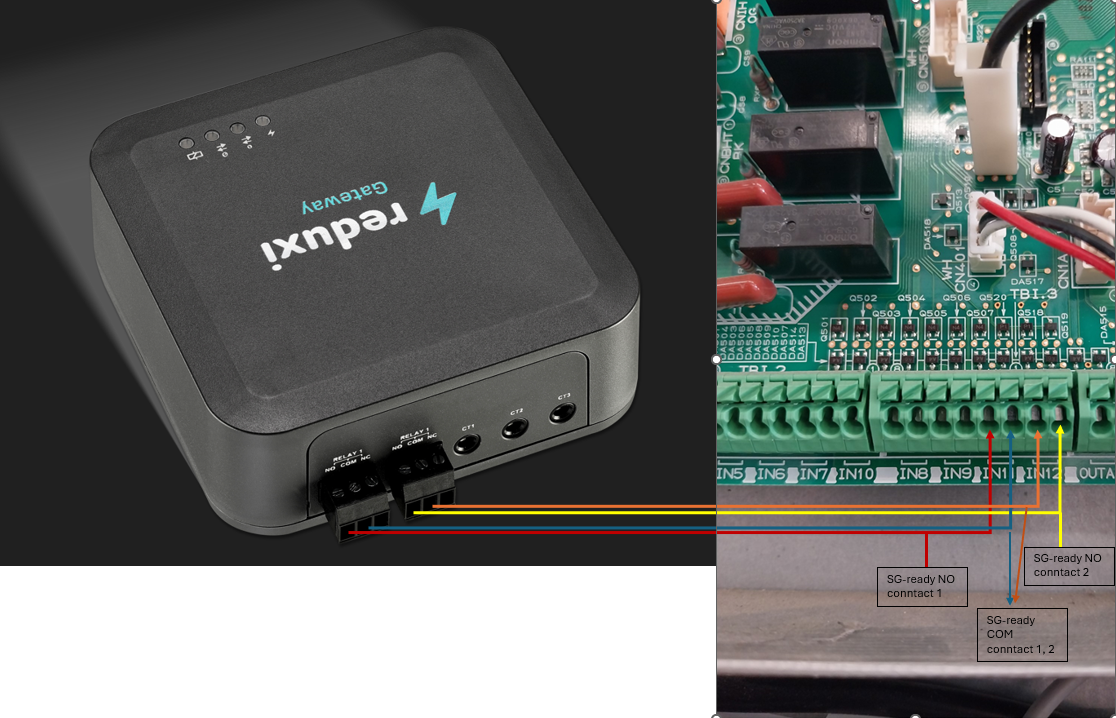

To physically connect the relays of the Reduxi Gateway device to the SG-ready contacts on the heat pump, it is essential to determine the exact locations of the SG-ready contacts on the heat pump’s circuit board. Kao što je prikazano na slici ispod, ilustrirane su precizne pozicije kontakata spremnih za SG na ploči kola toplotne pumpe Mitsubishi Ecodan, zajedno s njihovim tačnim vezama sa Reduxi Gateway uređajem.

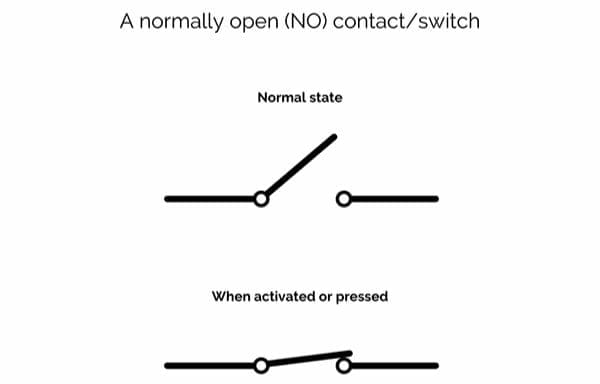

Molimo, imajte na umu: Reduxi Gateway uređaj omogućava korišćenje relejnih izlaza kao stalno zatvorenih " Normalno zatvoren - NC " ili otvorenih " Normalno otvoren - NO ", dok se u slučaju toplotnog Mitsubishi Ecodan, koriste NO kontakti.

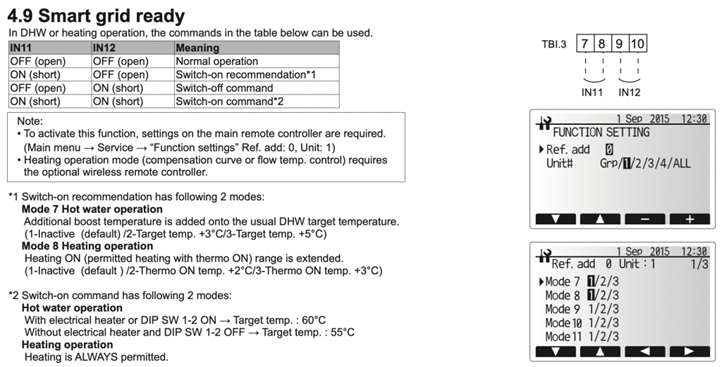

Dodatna tabela za specifikaciju SG-ready kontakata:

4. Reduxi Gateway uređaj kao merač sa strujnim senzorima

Strujni senzori (CT) su uključeni u komplet sa Reduxi Gateway uređajem i treba ih spojiti na tri ulaza za svaku fazu, kao što je prikazano na slici ispod.

Trenutni senzor pokriva individualnu fazu (L1, L2, L3) toplotne pumpe, slika ispod:

5. Dodavanje toplotne pumpe kao novog uređaja u Reduxi konfigurator

Da biste dodali novu toplotnu pumpu kao uređaj ili da biste uredili postojeću, molimo sledite ove korake, detaljno opisane u pojedinačnim tačkama ispod.

5.1 Adding a device

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.

5.2 Odaberite uređaj koji želite dodati

U prvom koraku odaberite osnovne parametre uređaja koji želite dodati:

• Vrsta uređaja: HVAC,
• Vrsta: Redxi mjerač
• Naziv: Navedite naziv uređaja.

5.3 Osnovne postavke

5.4 Komunikacijski kanal

Prvi dio postavljanja komunikacijskog kanala namijenjen je povezivanju Reduxi Gateway uređaja s Reduxi kontrolerom. Ispunite polja kao što je prikazano na slici ispod (automatski se popunjava).

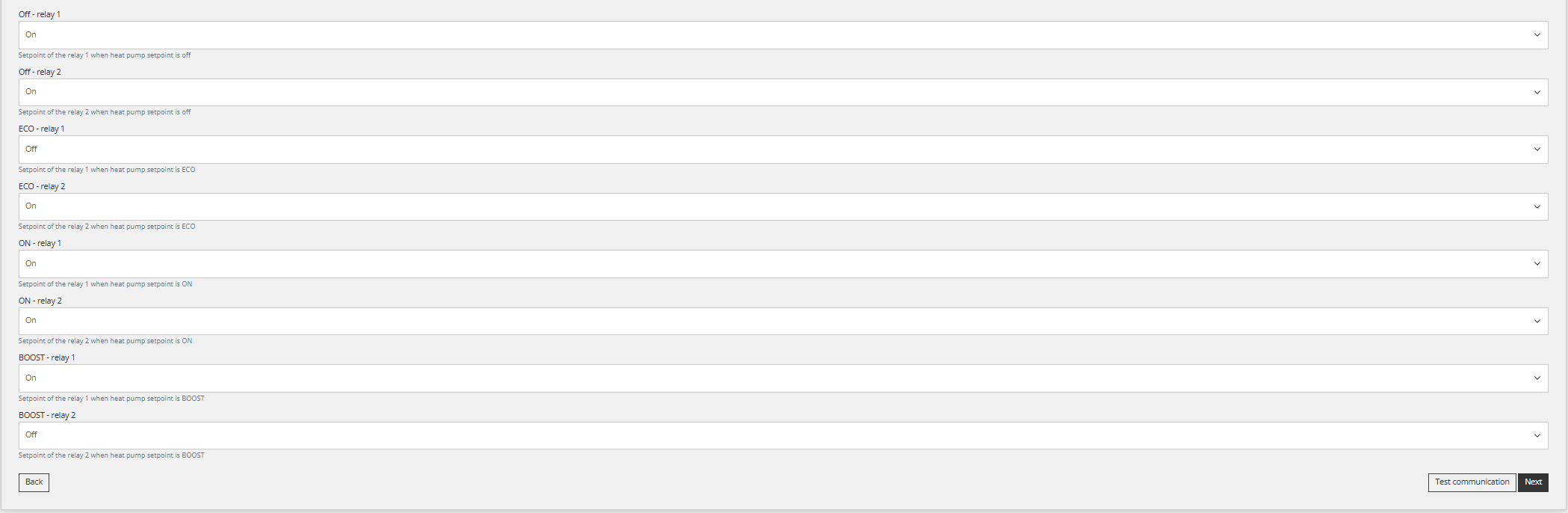

Logika kombinacije signala SG-ready:

Drugi deo komunikacionog kanala je namenjen trenutnim podešavanjima senzora uređaja Reduxi Gateway, gde biramo "Auto detect from gateway" za sve trenutne senzore.

Logika kombinacije signala releja na Reduxi GW uređaju:

5.5 Communication test

Provjera komunikacije provodi se pomoću tipke "Test komunikacije" koja se nalazi u donjem desnom dijelu iza svih polja parametara komunikacijskog kanala.

Komunikacijski test može dati dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Advanced Settings

Napredna podešavanja su proizvoljna i zavise od specifičnih potreba lokacije na kojoj je instaliran Reduxi kontroler. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" u donjem desnom uglu.

5.7 Poslednja merenja

Nakon uspešnog uspostavljanja komunikacije sa uređajem, možemo da proverimo vrednosti na uređaju kao dodatni test. To se radi klikom na izbor uređaja na početnom ekranu, gde biramo novu dodatu toplotnu pumpu u strukturi stabla.

Ako želimo da uređaj bude upravljan strategijom, način upravljanja mora biti postavljen na "Automatski", ali ako se prebacimo na ručni način rada, možemo testirati rad različitih stanja.

Nakon uspješnog dodavanja uređaja i provjere vrijednosti, uređaj se može pregledavati i kontrolirati putem aplikacije Reduxi.
