Integrišite Reduxi sa ABB Terra Wall-Box punjačem preko Wi-Fi-ja, koristeći Modbus TCP/RTU ili OCPP protokol. Reduxi-jeva fleksibilnost omogućava smanjenje troškova do 30%.
1. Instalirajte TerraConfig aplikaciju
1.1 TerraConfig platforma:
https://abb.installer.chargedot.com/#/login
1.2 Aplikacija je dostupna u Google Store-u:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikacija je dostupna u Apple App Store-u:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Povežite se sa TerraConfig aplikacijom
2.1 Prijava/Registracija u TerraConfig aplikaciju
Otvorite aplikaciju i prijavite se ili registrujte novi nalog klikom na dugme 'SIGN-UP', a zatim se prijavite.
2.1.1 TerraConfig podešavanja punjača
Nakon što se prijavite, potrebno je da izvršite konfiguraciju za TerraConfig aplikaciju.

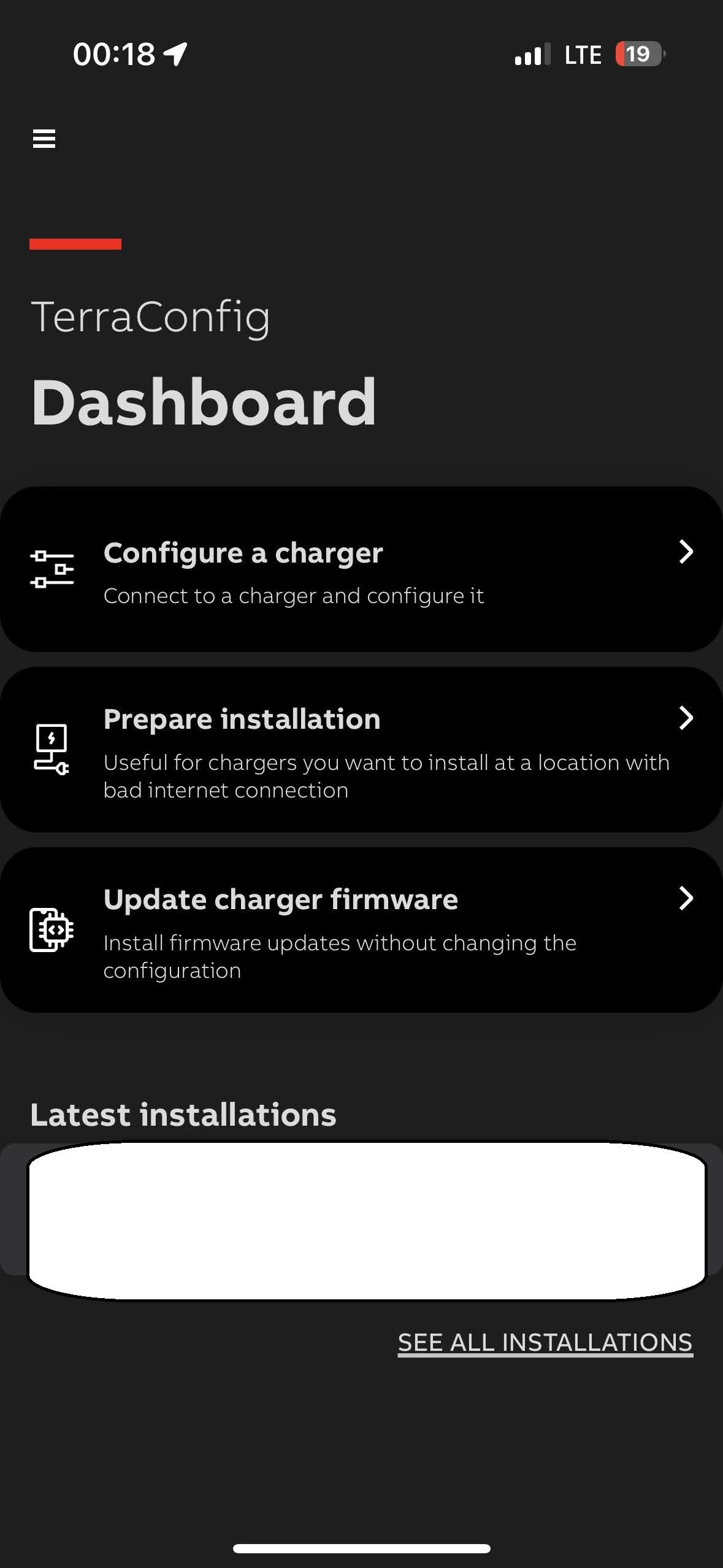

- Tabela (kliknite na Konfiguriši punjač):
- Povežite se sa punjačem (dostupna uređaj):
- Popunite osnovna podešavanja:
2.1.2 TerraConfig podešavanja punjača OCPP servera
- Omogućite spoljni server.
- OCPP url server se dobija od Reduxi kontrolera.
- Popunite parametre upravljanja energijom (Omogućite Modbus):
2.1.4 TerraConfig podešavanja punjača Modbus-a
- Odaberite Lokalni kontroler
- Modbus podešavanja (RTU):
Ista podešavanja moraju se primeniti na Reduxi kontroleru za RS485 port1 ili port2.
- Postavite parametar za Modbus TCP/IP, za komunikacione svrhe sa Reduxi kontrolerom.
2.1.4 Povezivanje na Wi-Fi
3. OCPP komunikacija između ABB Terra AC Wall-box punjača i Reduxi kontrolera
3.1 Dodavanje uređaja
Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.
3.2 Izaberite uređaj koji želite da dodate
U prvom koraku izaberite osnovna podešavanja:
- Izaberite tip uređaja: EV punjač,
- Izaberite tip: OCPP 1.6 - JSON,
- I definišite ime.
4.3 Konfiguracija uređaja za OCPP
Drugi korak se koristi za kanal komunikacije, kako bi OCPP komunikacija ispravno funkcionisala. Prvo, popunite identifikator uređaja dobijen iz TerraConfig aplikacije.
Kada se koristi OCPP JSON 1.6 protokol, potreban je server OCPP URL, koji generiše Reduxi kontroler. URL se može dobiti direktno iz kanala komunikacije.
ID uređaja (jedinstveni OCPP ID) se dobija od punjača (na desnoj strani punjača počinje sa TACW11-4-......) i potrebno ga je postaviti u kanal komunikacije.
Primer URL-a: ws://192.168.1.200/ocpp/1.6/json/
4.4 Konfigurišite OCPP podešavanja u TerraConfig-u
Link do: 2.1.2 ABB Terra Wall-box punjač OCPP servera
4.5 Testiranje komunikacije
Da biste osigurali da je OCPP komunikacija uspostavljena, može se izvršiti test komunikacije putem dugmeta 'Test komunikacije' koje se nalazi u donjem desnom uglu, nakon svih polja Kanala komunikacije.
Postoje tri različita slučaja odgovora na komunikaciju.
Slučaj 1: Komunikacija ispravno funkcioniše.
Slučaj 2: Nije moguće komunicirati sa uređajem 1, ID uređaja nije postavljen ili je drugačiji.
Slučaj 3: Nije pronađen uređaj sa OCPP 1.6 komunikacijom.
4. Modbus TCP/IP komunikacija između ABB Terra AC Wall-box punjača i Reduxi kontrolera
Veza sa ABB-om za Modbus komunikaciju ABB Terra AC Wall-box-a:
4.1 Dodaj uređaj (ABB Terra AC Wall-box punjač)
Prvo se prijavite na lokalni Reduxi konfigurator i dodajte novi uređaj klikom na dugme 'Dodaj uređaj'.
4.2 Izaberite uređaj koji želite da dodate
U prvom koraku izaberite osnovna podešavanja:
- Izaberite tip uređaja: Punjač za EV,
- Izaberite tip: ABB Terra AC Wall-box,
- i definišite ime.
4.3 Konfiguracija uređaja za Modbus TCP/IP
Drugi korak se koristi za komunikacioni kanal, kako bi Modbus TCP/IP komunikacija funkcionisala ispravno. Prvo, popunite dobijenu IP adresu sa ABB Terra AC Wall-box-a i definišite Modbus ID, koji je podrazumevano postavljen na 1.
4.4 Testiranje komunikacije
Da biste osigurali da je Modbus TCP/IP komunikacija uspostavljena, test komunikacije se može izvršiti preko dugmeta 'Testiraj komunikaciju' koje se nalazi u donjem desnom uglu nakon svih polja za komunikacioni kanal.
Primer IP: 192.168.2.201
Postoje tri različita slučaja odgovora na komunikaciju.
Slučaj 1: Komunikacija radi ispravno čitajući:
Slučaj 2: Nemoguće je komunicirati sa uređajem na IP = 192.168.2.201, IP uređaja je različit:
Slučaj 3: Odabrani port nije ispravan, proverite port za Modbus TCP/IP:
4.5 Podrazumevani parametri
Popunite napredna podešavanja i izaberite parametre prikazane na slici ispod. Podešavanja mogu da variraju u zavisnosti od potreba lokacije. Kada završite, kliknite na dugme 'Gotovo' na ekranu.
5.1 Očitavanja sa uređaja za OCPP ili Modbus TCP/IP
Svrha ove tačke je da pokaže kako da proverite očitavanja sa uređaja. To se radi pod 'Uređaj/Poslednje merenje'.
Kada se uređaj uspešno doda preko konfiguratora, može se pratiti preko oblačne aplikacije Reduxi.
