Integrišite Reduxi sa AXIbox 11K punjačem putem Wi-Fi, koristeći OCPP protokol. Fleksibilnost Reduxi omogućava smanjenje troškova do 30%.

1. Evchargo aplikacija

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikacija je dostupna u Google Storeu:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikacija je dostupna u Apple App Storeu:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Povežite se sa Evchargo aplikacijom

2.1 Prijava/registracija na Evchargo aplikaciju

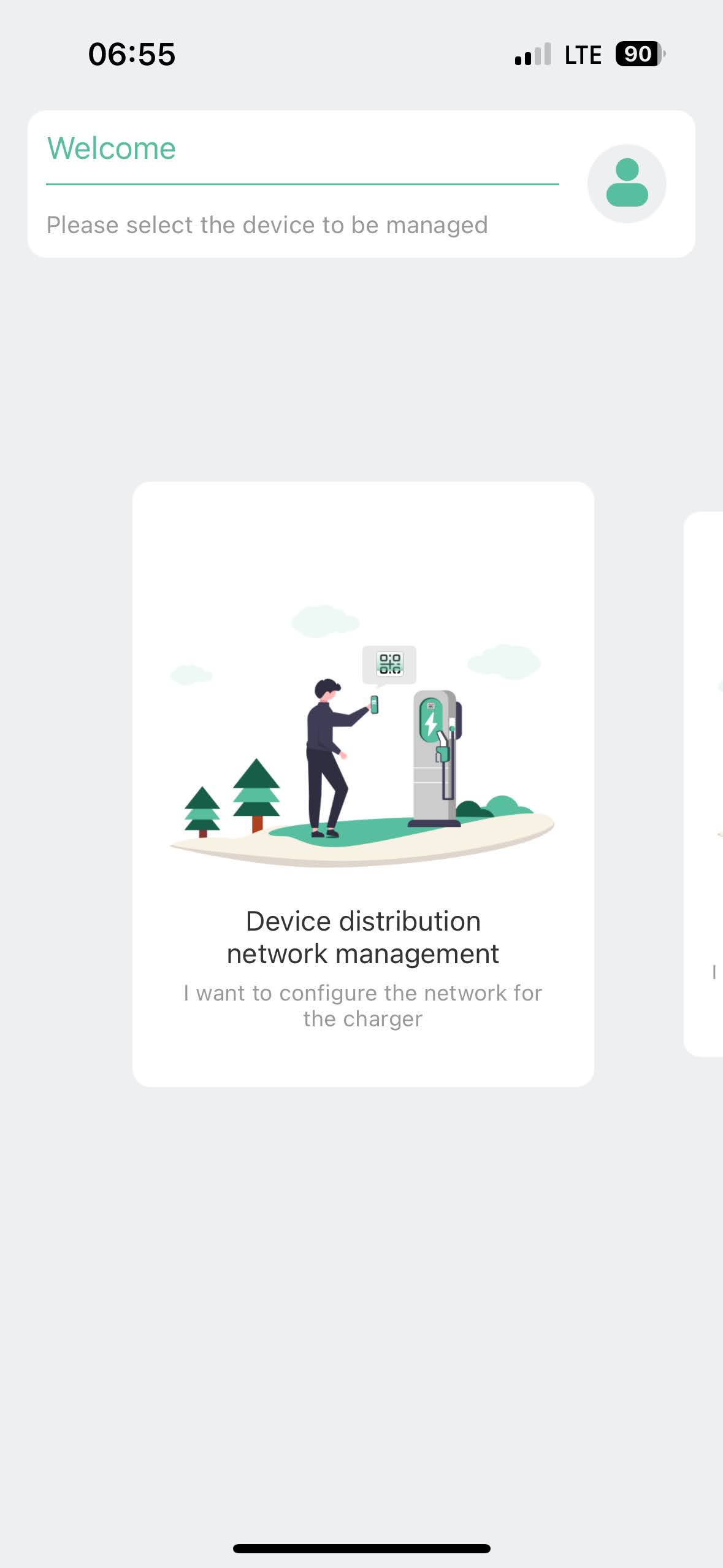

Otvorite aplikaciju i prijavite se ili registrujte novi nalog. Ispod je prikazana početna stranica ("Dobrodošla stranica").

2.1.1 Aplikacija Evchargo za postavke punjača

Nakon prijave potrebno je izvršiti konfiguraciju za EV punjač u aplikaciji Evchargo.

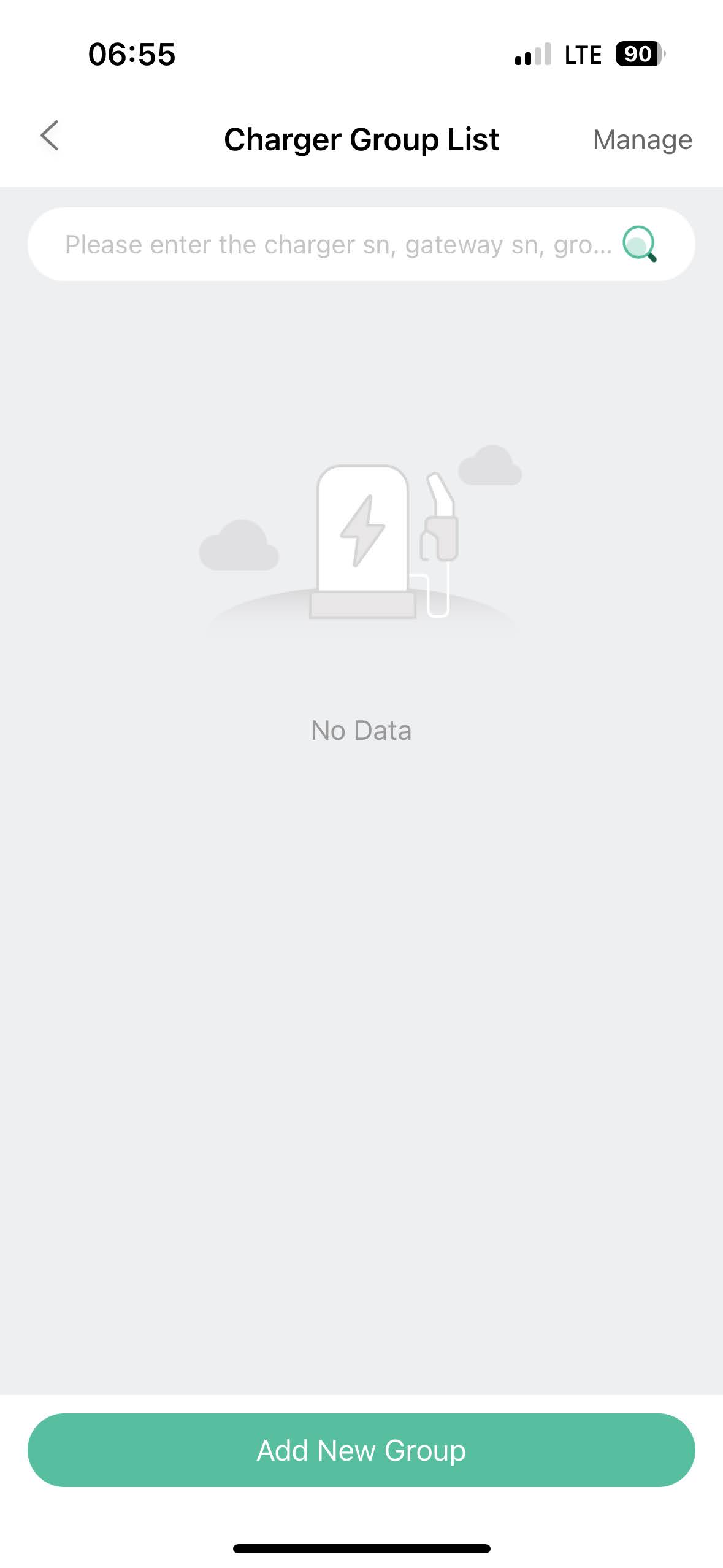

Dodaj novu grupu:

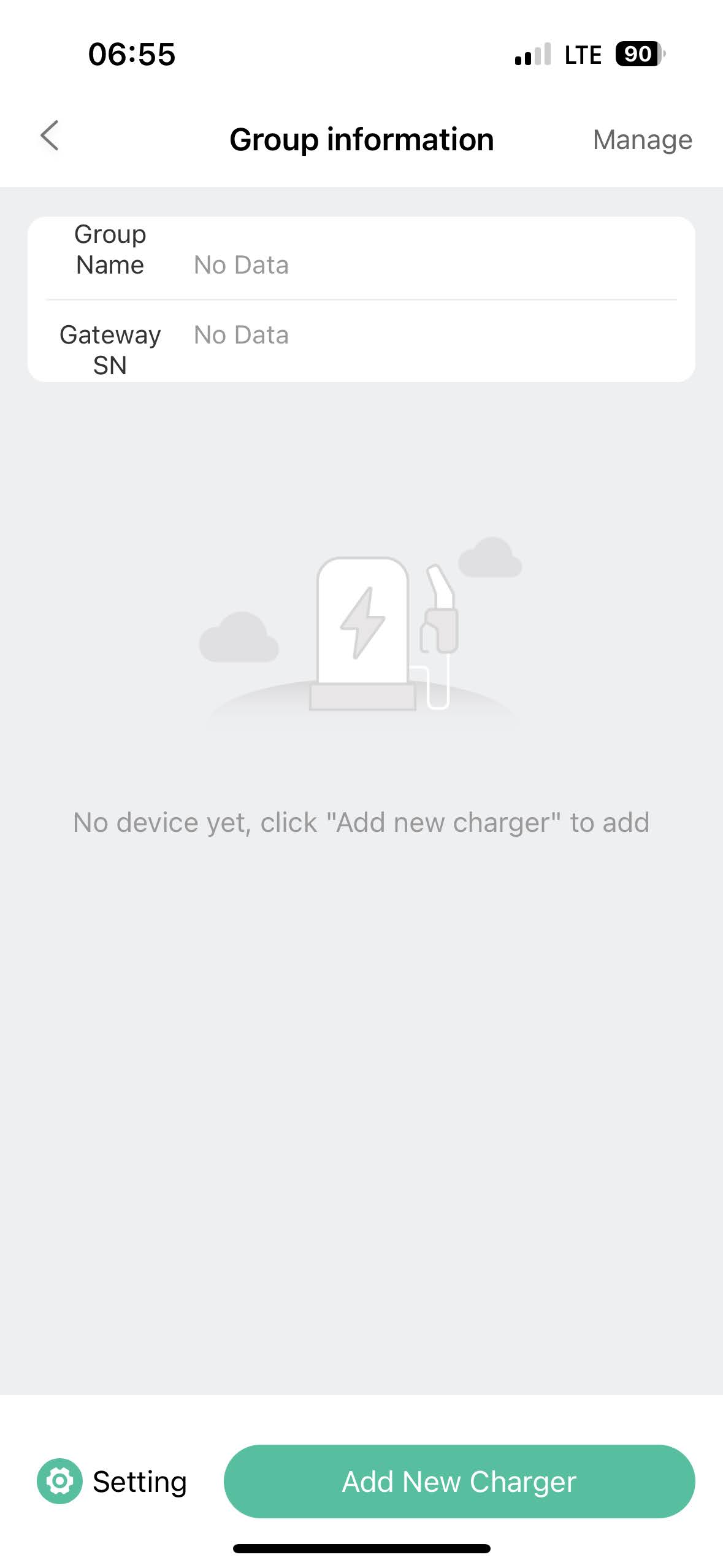

Dodaj novi punjač:

Koristite Bluetooth skeniranje i odaberite uređaj:

Dodajte uređaj:

Spojite se na Wifi:

Kada se povežete na Wi-Fi kliknite na "Dugme za podešavanja" u donjem lijevom uglu:

Kliknite na dugme za informacije o serveru:

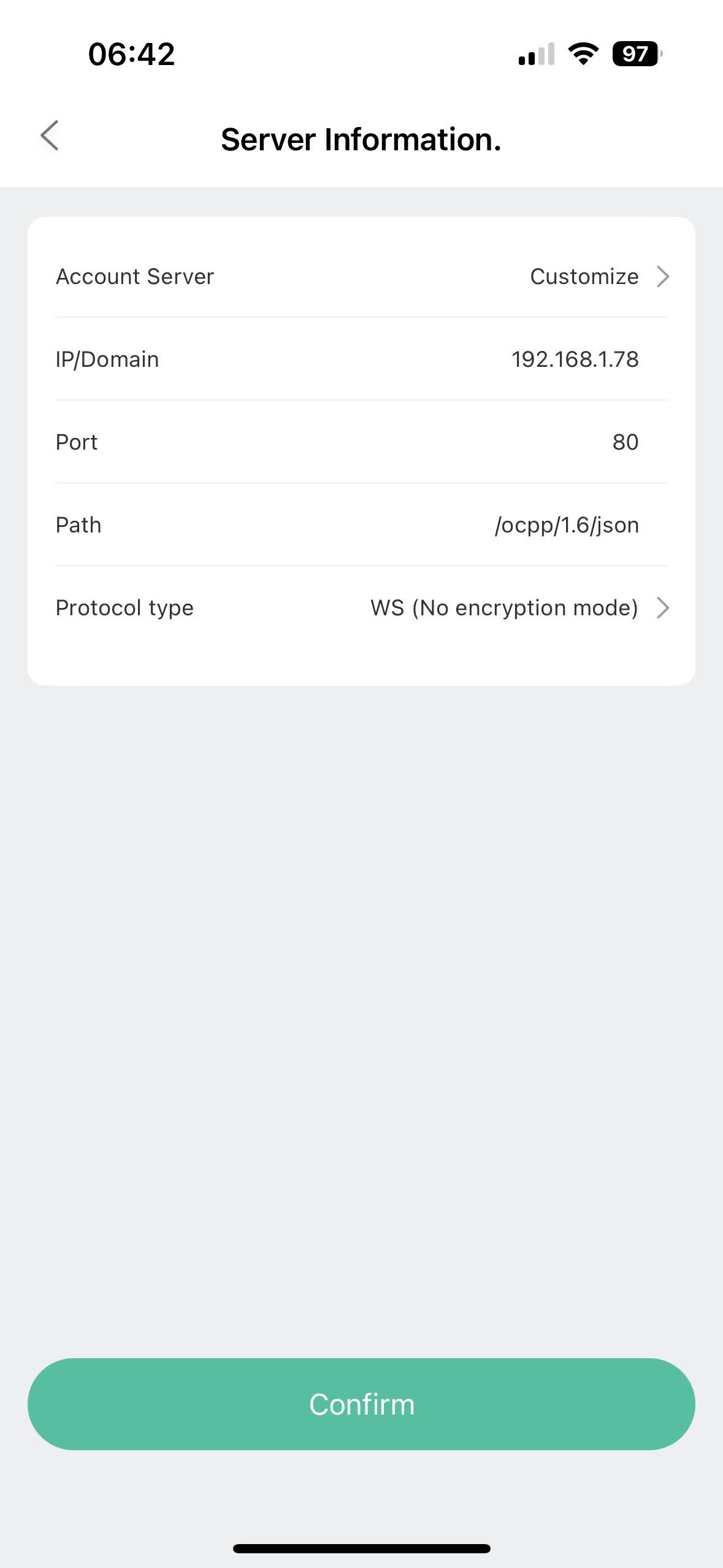

Unesite informacije o serveru kao što je prikazano u nastavku:

URL servera OCPP se dobija od kontrolera Reduxi.

Example URL = ws://192.168.1.78/ocpp/1.6/json/

Tip protokola = WS

IP/Domen = 192.168.1.78

Port = 80 (za WS protokol)

Path = /ocpp/1.6/json/

Posljednji korak je početna stranica povezanog EV punjača:

3. OCPP komunikacija između AXIbox 11K punjača i Reduxi kontrolera

3.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novi uređaj klikom na gumb 'Dodaj uređaj'.

3.2 Select the device that you would like to add

Unutar prvog koraka odaberite osnovne postavke:

Odaberite vrstu uređaja: EV punjač,
Select Type: OCPP 1.6 - JSON,
Imenujte uređaj.

3.3 Device Configuration for OCPP

Drugi korak se koristi za komunikacijski kanal, kako bi OCPP komunikacija ispravno radila. Prvo ispunite identifikator uređaja (SN od AXIbox 11K) dobiven iz aplikacije Evchargo, koji je potrebno postaviti u komunikacijskom kanalu.

Kada se koristi OCPP JSON 1.6 protokol, OCPP URL servera je potreban i generiše ga Reduxi kontroler. URL se može dobiti direktno iz komunikacionog kanala.

Primer URL-a: ws://192.168.1.78/ocpp/1.6/json/

3.4 Test communication

Kako bi se osiguralo da je OCPP komunikacija uspostavljena, komunikacijski test se može izvesti putem 'Test komunikacijskog gumba' koji se nalazi dolje desno iza svih polja Komunikacijski kanal.
