Povezivanje Reduxi-ja i GL charge LiteBox-a može da izvrši DLMS kako bi se zaštitila instalacija.

1. Logo

2. Povežite GL Charge LiteBox sa računarom

2.1 Connection between PC and charger

Oba uređaja moraju biti u istoj mreži da biste konfigurisali GL Charge Litebox. Kada se ovaj kriterij ispuni, korisnik se može povezati sa interfejsom pregledača punjača u željenom pregledaču.

Procedura:

Zalepite/napišite IP i dodajte port 8080 punjača u vaš pretraživač (primer: 10.150.1.104:8080)

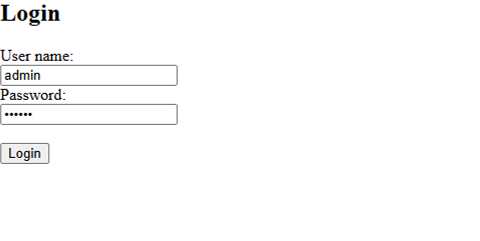

Prijavite se s, Korisničko ime: admin, Lozinka:glc999

2.2.1 Sučelje preglednika (konfiguracija punjača)

Koraci za ispravne postavke:

Način rada punjača, postavljen na 1 = APP.
Postavite ID punjača na željenu vrijednost (primjer:1234).
Napišite/zalijepite URL poslužitelja Reduxi kontrolera (vidjeti 3.3 Konfiguracija uređaja za OCPP).
Izbriši ključ provjere autentičnosti.

3. OCPP komunikacija između GL charge LiteBox-a i Reduxi kontrolera

3.1 Dodajte uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novu opremu klikom na dugme 'Dodaj opremu'.

3.2 Izaberite opremu koju želite da dodate

U prvom koraku izaberite osnovna podešavanja:

Izaberite tip opreme: Punjač za električna vozila,
Izaberite tip: OCPP 1.6 - JSON,
Imenujte opremu.

3.3 Konfiguracija opreme za OCPP

Drugi korak se koristi za komunikacioni kanal, kako bi OCPP komunikacija ispravno radila. Prvo, popunite identifikator uređaja (Set charger ID 2.2.1), dobijen iz pretraživača, koji se prvo mora zalepiti u polje komunikacionog kanala.

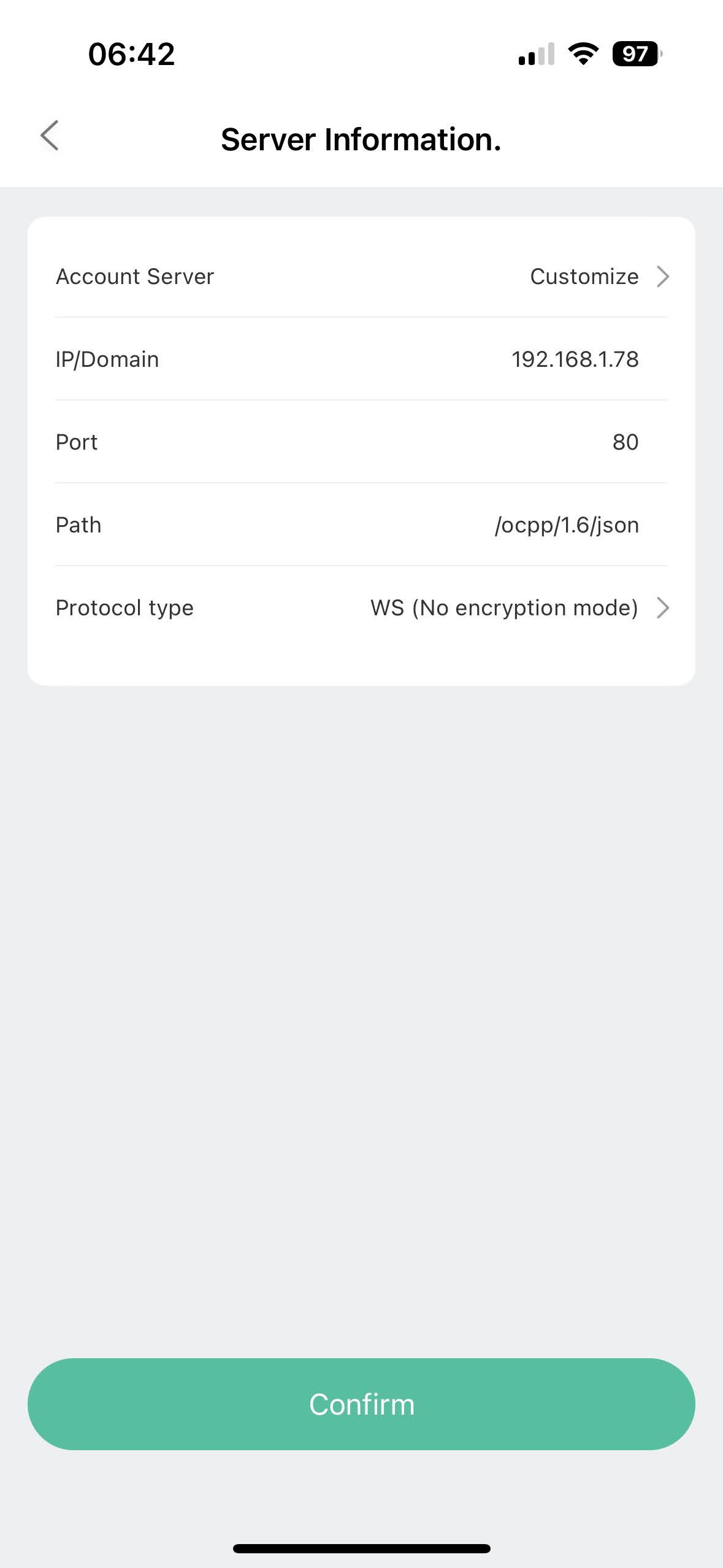

Kada se koristi OCPP JSON 1.6 protokol, potreban je OCPP URL servera i generiše ga Reduxi kontroler. URL se može dobiti direktno iz komunikacionog kanala.

Primer URL-a: ws://10.150.120/ocpp/1.6/json/

3.4 Testiranje komunikacije

Da biste se uverili da je OCPP komunikacija uspostavljena, test komunikacije se može izvršiti preko "Test communication" dugmeta koje se nalazi u donjem desnom uglu, nakon svih polja komunikacionog kanala.
