Povezivanje između Reduxi-ja i GL Charge GlowBox-a može izvršiti DLM za zaštitu instalacije.

1. Logo

2. Povežite GL Charge GlowBox sa Reduxi-jem putem Modbus RTU

2.1  Physical connection between Reduxi controller and GL Charge GlowBox

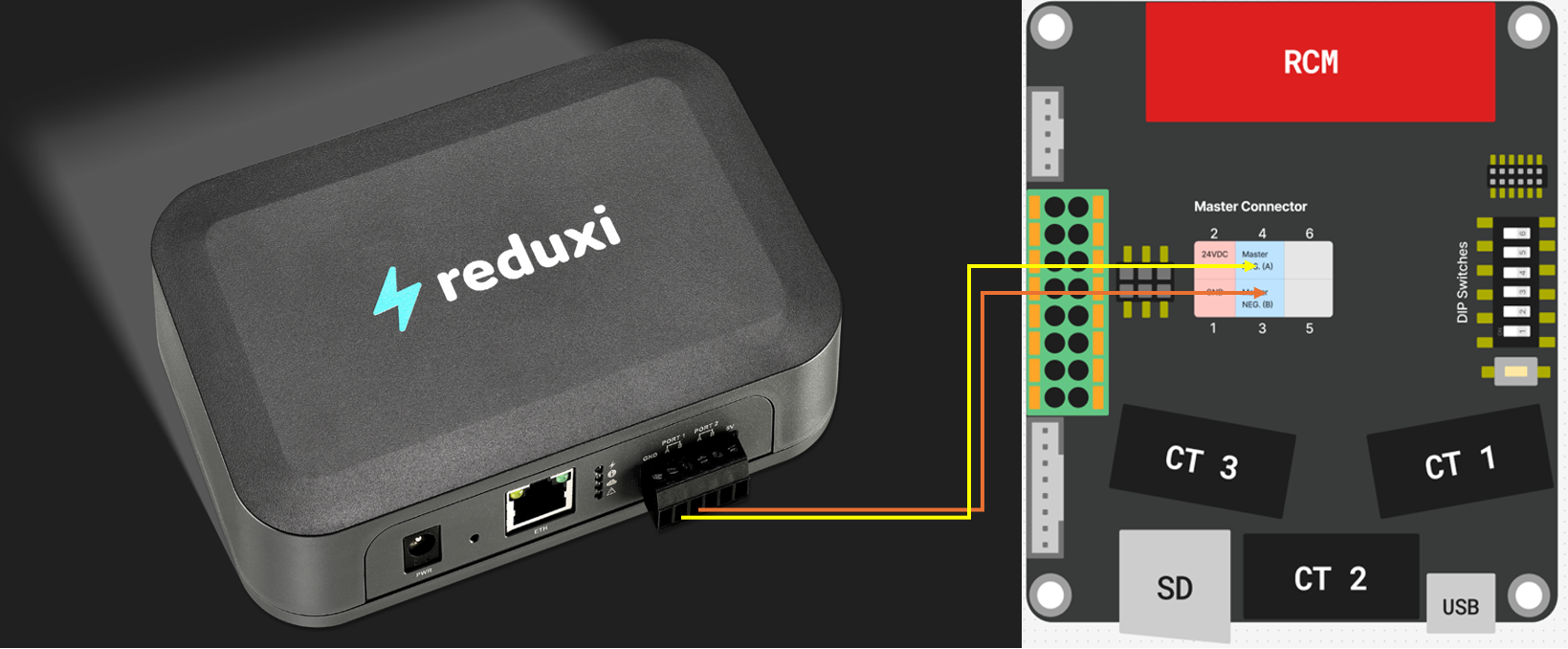

Za Modbus RTU, fizička veza mora biti uspostavljena kao što je prikazano na slici ispod:

Za Modbus RTU, prva 4 od 6 dipovskih prekidača moraju biti postavljena na OFF, 5 i 6 dipovskih prekidača se koriste za definiranje adresa slave.

Primer:

Dip prekidači (1,2,3,4) = OFF
Dip prekidači (5,6) = OFF i OFF--> adresa 1

3. Modbus RTU comunikacija između GL Charge Glowboxa i Reduxi kontrolera

3.1  Dodaj uređaj

Prvo se prijavite u lokalni Reduxi konfigurator i dodajte novo uređaj klikom na dugme 'Dodaj uređaj'.

3.2 Izaberite uređaj koji želite da dodate

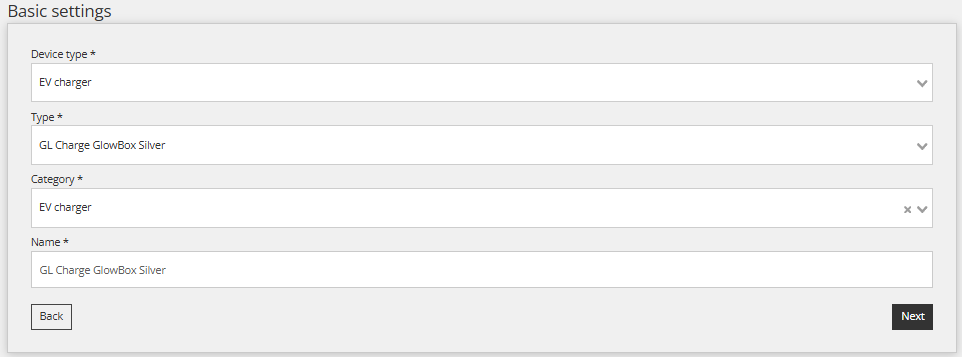

U prvom koraku odaberite osnovna podešavanja:

• Izaberite tip uređaja: Punjač za električna vozila,
• Izaberite tip: GL Charge GlowBox Silver
• Imenujte uređaj.

3.3 Konfiguracija uređaja za Modbus RTU komunikacioni kanal

Unesite potrebne parametre kako je prikazano na slici ispod. Adresa robova može da varira u zavisnosti od podešavanja DIP prekidača, tačka 2.1

3.4 Test communication

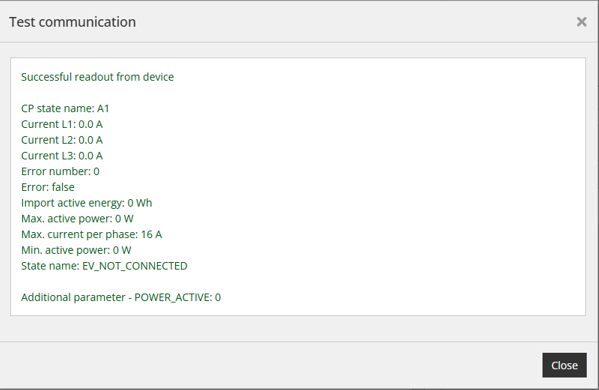

Da biste bili sigurni da je uspostavljena Modbus RTU komunikacija, test komunikacije može da se izvrši preko dugmeta "Test communication" koje se nalazi u donjem desnom uglu, nakon svih polja kanala komunikacije.

Odgovor komunikacije:

4. Očitavanja sa uređaja

Cilj ove tačke je da pokaže kako da proverite očitanja sa uređaja. Ovo se radi u okviru "Uređaj/Poslednje merenje".

Once the device is successfully added through the configurator, it can be monitored via the cloud application Reduxi.
