Integrišite Reduxi sa ETREL INCH Core punjačem preko Wi-Fi, koristeći OCPP protokol. Reduxi's fleksibilnost omogućava smanjenje troškova do 30%.
1. Etrel INCH Core aplikacija:
1.1 Etrel INCH Core tehnička dokumentacija:
- https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3806756966/INCH+Core
- Dio za povezivanje: https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621814310/Central+system+connectivity
1.2 Aplikacija je dostupna u Google Store-u:
https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US
1.3 The application is available on the Apple App Store:
https://apps.apple.com/us/app/inch-core/id6475773662
2. Povežite se s ETREL INCH core na Wi-Fi
Detaljne upute su prikazane na linku:
https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection
3. Povežite se s punjačem ETREL INCH core
Nakon što je punjač spojen na Wi-Fi, može mu se izravno pristupiti. Veza se uspostavlja otvaranjem IP adrese punjača 192.168.1.250 u željenom pregledniku korisnika.
Vjerodajnice za prijavu:
korisnik: root@etrel.com
lozinka: toor
3.1 Povezava z OCPP strežnikom (Reduxi)

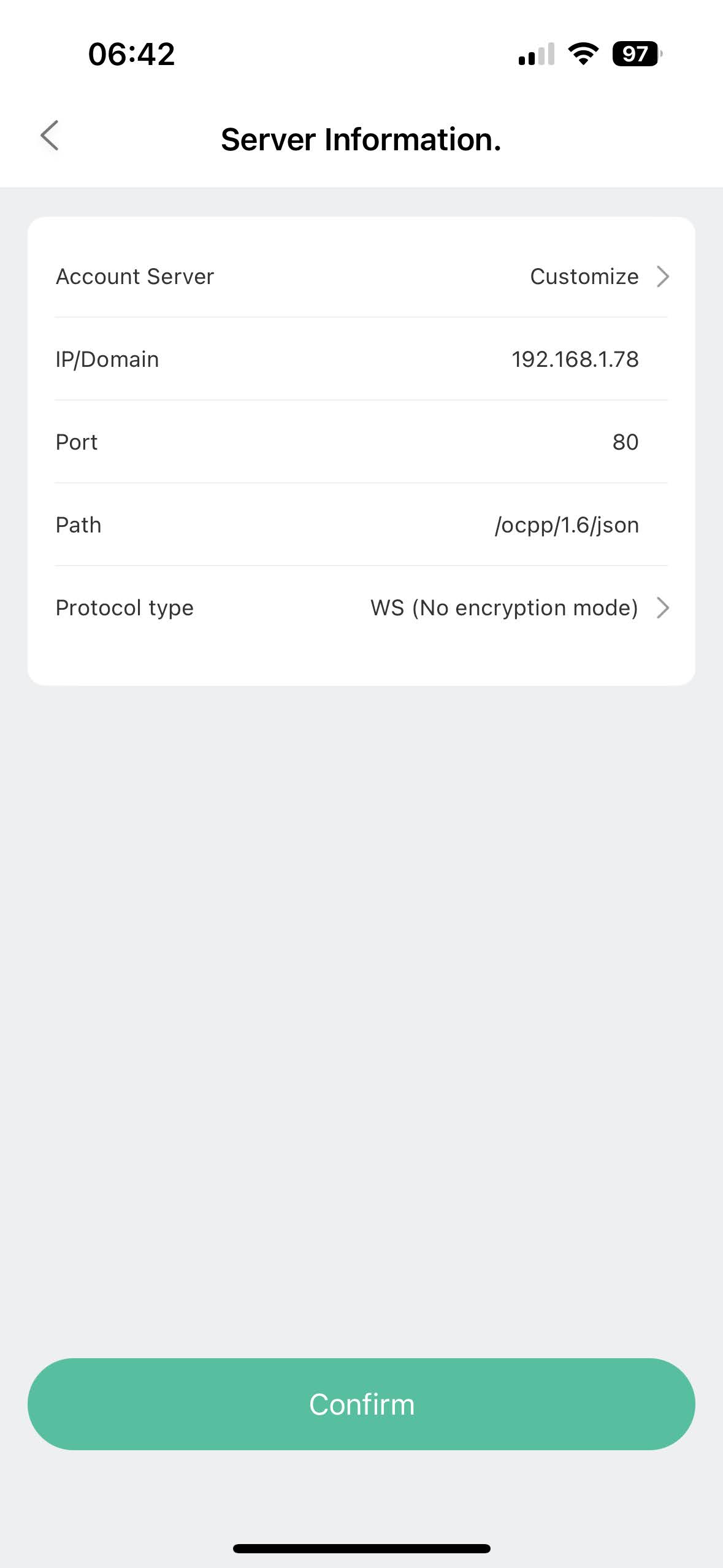

Kada ste povezani s punjačem za električna vozila, idite na odjeljak "Povezivanje" (prva slika) i zalijepite URL poslužitelja Reduxi (točka 4.3) u polje poslužitelja, kao što je prikazano na drugoj slici ispod.
NAPOMENA: Kopirajte identitet točke punjenja tako da se može koristiti u točki 4.3.
4. OCPP komunikacija med jedrom ETREL INCH in krmilnikom Reduxi
4.1 Dodaj uređaj
Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb 'Dodaj napravo'.
4.2 Izaberite uređaj koji želite dodati
V prvem koraku izberite osnovne nastavitve:
- Izberite vrsto naprave: polnilnica za električna vozila,
- Izaberite tip: OCPP 1.6 - JSON,
- Poimenujte napravo.
4.3 Konfiguracija uređaja za OCPP (Komunikacijski kanal)
Drugi korak se uporablja za komunikacijski kanal, da OCPP komunikacija deluje pravilno. Najprej vnesite identifikator naprave (identiteto točke polnjenja), ki ga dobite iz vmesnika programske opreme polnilnice za električna vozila, ki ga je treba nastaviti v komunikacijskem kanalu.
Kada se koristi protokol OCPP JSON 1.6, potreban je URL poslužitelja OCPP, koji generira kontroler Reduxi. URL lahko dobite neposredno iz komunikacijskega kanala.
Primjer URL-a: ws://192.168.1.200/ocpp/1.6/json/
4.4 Testiranje komunikacije
Da bi zagotovili, da je OCPP komunikacija vzpostavljena, lahko izvedete preizkus komunikacije s pomočjo gumba 'Preizkusi komunikacijo', ki se nahaja spodaj desno po vseh poljih komunikacijskega kanala, prikazanih na zgornji sliki iz prejšnje točke.
Obstajajo trije različni primeri odziva komunikacije.
Primer 1: Komunikacija deluje pravilno.
Primer 2: Ni mogoče komunicirati z napravo 1, ID naprave ni nastavljen ali se razlikuje.
Slučaj 3: Uređaj s OCPP 1.6 komunikacijom nije pronađen.
5. Odčitki iz naprave
Namen te točke je pokazati, kako preveriti odčitke iz naprave. To se naredi v razdelku 'Naprava/Zadnja meritev'.
Ko je naprava uspešno dodana s pomočjo konfiguratorja, jo je mogoče spremljati prek oblačne aplikacije Reduxi.
