Kako povezati Zaptec GO, GO 2 i Pro EV punjače sa Reduxi kontrolerom
Integrišite punjače Zaptec sa Reduxi za dinamičko balansiranje opterećenja pomoću AI alata.
Tekstualni opis ove slike

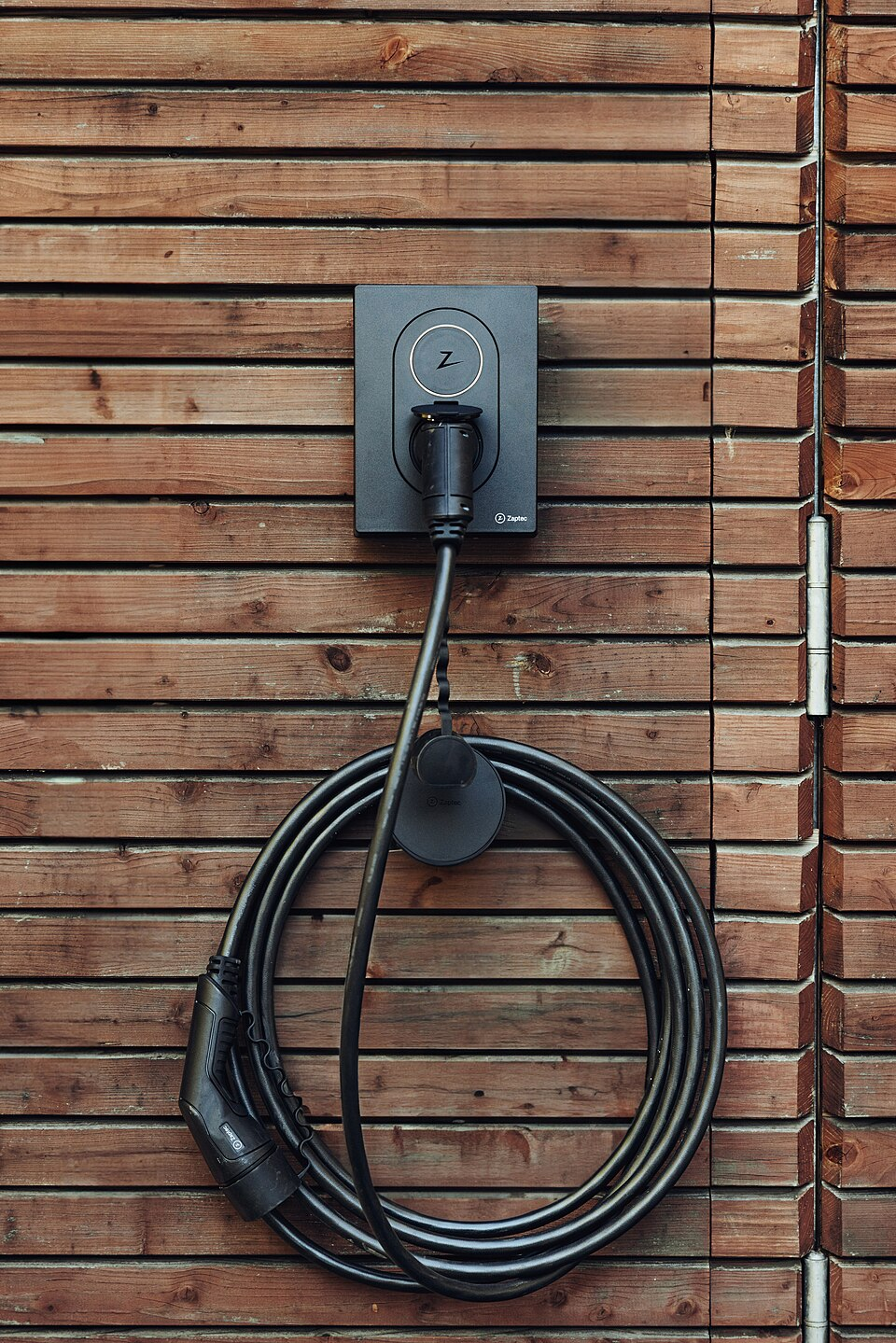

Fotografija tamnosivog zidnog punjača za električna vozila na zidu od horizontalnih smeđih drvenih dasaka. Punjač je pravougaona ploča sa zaobljenim ovalnim udubljenjem; kružni logo sa stilizovanim slovom Z unutar svetlog prstena nalazi se u gornjem delu, a crni utikač za punjenje utaknut je u donjem delu, dok kabl visi nadole. Natpis Zaptec nalazi se u donjem desnom uglu ploče. Ispod je crni kabl za punjenje smotan u veliku petlju i obešen na okrugli crni držač; konektor sa natpisom Zaptec leži na donjem levom kraju zavojnice. Uz zid desno ide vertikalna metalna cev.
1 Tehnička dokumentacija
Dokumenti i alati kompanije Zaptec:
- How to install Zaptec Go 2 – Vodič za instalatere: montaža, ožičenje, konfiguracija u aplikaciji Zaptec
- How to install Zaptec Pro – Vodič za instalatere za Zaptec Pro
- Zaptec Installation Guide (Zaptec Go and Go 2, Swedish) – Vodič za instalaciju naveden u originalnom članku
- Zaptec Portal – Portal za autorizaciju sistema Reduxi
2 Potrebna oprema
Potrebne su Vam sledeće komponente:
- Punjač Zaptec Go, Zaptec Go 2 ili Zaptec Pro
- Aplikacija Zaptec na Vašem pametnom telefonu (Android ili iOS)
- Pristup portalu Zaptec Portal
- Reduxi Controller
- Reduxi P1 Ultra
- Wi‑Fi mreža za punjač
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pripremite punjač i sistem Reduxi
3.1 Aplikacija Zaptec
Tekstualni opis ove slike
Logo kompanije Zaptec: crni krug sa stilizovanim slovom Z unutra, praćen rečju Zaptec crnom bojom na beloj pozadini.
Aplikacija je dostupna na Google Play: https://play.google.com/store/apps/details?id=com.zaptec.zapapp
Aplikacija je dostupna na Apple App Store: https://apps.apple.com/no/app/zaptec/id1131162170
3.2 Instalirajte Zaptec Go, Go 2 ili Pro
Pratite uputstva kompanije Zaptec: Zaptec Installation Guide (pogledajte i tačku 1).
3.3 Instalirajte Reduxi Controller i P1 Ultra
- Kada se instalacija uređaja Zaptec Go, Go 2 ili Pro završi, prebacite vezu punjača sa 4G na Wi‑Fi.
- Instalirajte Reduxi Controller.
- Instalirajte Reduxi P1 Ultra.
4 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
5 Dodajte punjač Zaptec u Reduxi
Pomoću ovih koraka dodajete punjač Zaptec Go, Go 2 ili Pro.
5.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 4) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku (osnovna podešavanja) izaberite osnovne parametre uređaja. Primer za Zaptec GO 2:
- Tip uređaja:
EV charger - Type:
Zaptec GO 2 - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 1 Basic settings. Indikator koraka: 1 Basic settings (aktivno, crno), 2 Communication channel (sivo). Naslov: Basic settings. Polja: Device type *: EV charger (padajuća lista); Type *: Zaptec GO + Zaptec GO 2 (padajuća lista); Name *: Zaptec GO + Zaptec GO 2 (sivi tekst). Dugmad: Back (levo), Next (tamno, desno).
Kliknite na Next.
5.2 Podešavanja komunikacije
| Parametar | Vrednost |
|---|---|
| Authorisation option | Authorisation flow |
| Control type | All chargers |
| Installation ID | Nije potrebno |
Kliknite Done.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator, korak 2 Communication channel. Indikator koraka: 1 Basic settings, 2 Communication channel (oba crno). Naslov: Communication channel and device configuration. Sivi tekst: There are no available connections. Polja: Authorization option * (crvena zvezdica): Authorization flow (padajuća lista); Control type * (crvena zvezdica): All chargers (padajuća lista); Installation ID: prazno. Tekst saveta ispod polja: Installation ID obtained on https://portal.zaptec.com/ under Installations -> (desired installation) -> Settings -> Copy installation ID. Dugmad: Back (levo), Done (tamno, desno).
5.3 Omogućite sistemu Reduxi pristup punjaču
Nakon što kliknete Done, pojavljuje se iskačući prozor portala Zaptec Portal. Pomoću njega omogućite sistemu Reduxi pristup Vašem punjaču:
- Prijavite se na Zaptec Portal.
- Unesite serijski broj i kliknite Search da biste pronašli punjače Vaše instalacije. Serijski broj nalazi se na prednjem poklopcu punjača ili u portalu Zaptec Portal.
- Izaberite instalaciju i kliknite Grant access. Poruka potvrđuje uspešnu autorizaciju.
Tekstualni opis ove slike
Snimak ekrana malog prozora pregledača sa naslovom Grant access to external party - Za... (Zaptec Portal), adresna traka portal.zaptec.com/access/confirm/9Y... (skraćeno), sa dugmadima za umanjenje, uvećanje i zatvaranje. Tamnozelena stranica sa belom karticom. Naslov: Reduxi is requesting access to your installation. Tekst: You own multiple installations, please provide a serial number for one of the charging stations in the installation you wish to grant access. Polje: Serial number (Required), prazno. Braon dugme: Search (ikona lupe). Zasivljeno dugme: Grant access. Dugme sa okvirom: Cancel. Tekst u podnožju: Zaptec Portal @ 2015-2026 Zaptec Charger AS. Traka za pomeranje nalazi se na desnoj ivici prozora.
Tekstualni opis ove slike
Snimak ekrana malog prozora pregledača sa naslovom Grant access to external party - Za... (Zaptec Portal), adresna traka portal.zaptec.com/access/confirm/9Y... (skraćeno), pomeren nadole. Tamnozelena stranica sa belom karticom. Naslov: Reduxi is requesting access to your installation. Stavka instalacije koja se može izabrati, sa ikonom kuće: (naziv instalacije izostavljen). Tekst: By granting access, Reduxi will be able to see charge history and other details for this installation. They will also be able to change settings for the installation and the installation charging stations. Tekst: Permissions can at any time be revoked using the Zaptec app or Portal. Link sa ikonom: Select another installation. Braon dugme: Grant access. Dugme sa okvirom ispod: Cancel. Traka za pomeranje na desnoj ivici.
Tekstualni opis ove slike
Snimak ekrana malog prozora pregledača (Chrome, tamna naslovna traka sa dugmadima za umanjenje, uvećanje i zatvaranje). Naslov kartice i adresna traka: 10.4.2.158/api/device/auth/callback (skraćeno sa ...). Indikator bezbednosti: Inte säker [švedski: Nije bezbedno] sa trouglom upozorenja; ikona za prevod na desnoj strani adresne trake. Sadržaj stranice na beloj pozadini: naslov Authorization successful (podebljano), tekst You can close this tab. Ostatak stranice je prazan i beo.
Punjač Zaptec je sada dodat u Reduxi.
6 Proverite očitavanja
6.1 Poslednja merenja
Otvorite punjač pod Devices u aplikaciji Reduxi Configurator i proverite vrednosti kao dodatni test.
6.2 Omogućite upravljanje putem Reduxija
Za dinamičko balansiranje opterećenja pomoću sistema Reduxi podesite control type uređaja na AUTO. Samo tada komande strategije utiču na punjač. Definišite strategiju kako je opisano u članku Strategies for Reduxi controller.
✓ Rezime
Priprema (tačke 1–3): Nabavite dokumente kompanije Zaptec. Instalirajte punjač, aplikaciju Zaptec, Reduxi Controller i P1 Ultra. Prebacite punjač sa 4G na Wi‑Fi.
Punjač Zaptec (tačka 3): Instalirajte Zaptec Go, Go 2 ili Pro prema vodiču za instalaciju kompanije Zaptec.
Dodavanje u Reduxi (tačke 4–5): Prijavite se na Reduxi veb interfejs. Dodajte uređaj kao EV charger. Izaberite Authorisation flow i All chargers, kliknite Done i omogućite pristup u portalu Zaptec Portal.
Puštanje u rad (Tačka 6): Proverite poslednja merenja. Podesite control type na AUTO. Definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Punjač se ne pronalazi u portalu Zaptec Portal | Unesite serijski broj sa prednjeg poklopca punjača ili iz portala Zaptec Portal (pogledajte tačku 5). |
| Punjač ostaje van mreže nakon instalacije | Prebacite vezu punjača sa 4G na Wi‑Fi (pogledajte tačku 3). |
| Kontroler i punjač su u različitim mrežama | To radi. Platforma Zaptec razmenjuje podatke između njih. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
