Uštedite do 30% na troškovima energije koristeći SG-ready kontakte Stiebel Eltron toplotnih pumpi preko Reduxi Gatewaya, omogućujući dinamičku kontrolu u skladu s fluktuirajućim cijenama energije.

1. Potrebne komponente za povezivanje Reduxi kontrolera sa Stiebel Eltron toplotnom pumpom.

Da biste uspostavili vezu između Reduxi kontrolera i Stiebel Eltron toplotne pumpe, potrebne su dve komponente:

1. Reduxi kontroler
2. Reduxi Gateway uređaj sa 3x (30:1A) senzorima struje (CT)

Uređaj Reduxi Gateway mora se prvo dodati (spojiti) na Reduxi kontroler da bi se kontrolisali/pustili u rad režimi rada toplotne pumpe. Povezivanje se može ostvariti bežično (WLAN) ili žičano preko UTP kabla (LAN). Više o povezivanju možete pronaći na vezi Gateway to Controller. Uređaj Reduxi Gateway takođe uključuje 3x (30:1A) senzore struje (transformator) koji se koriste za merenje električne struje (tj. snage) za svaku fazu toplotne pumpe. Dodatno, dva relejna izlaza se koriste za generisanje signala na SG-ready kontakte, što utiče na režime rada toplotne pumpe.

2. Connecting a Reduxi controller and Gateway device to the local network

A symbolic picture of the entire connection from the Reduxi controller to the heat pump is displayed below:

For further information on how to connect a Reduxi Gateway device please follow link: How to configure Reduxi Gatway.

3. Connecting Reduxi GW device's relay to SG-ready contacts of a heat pump

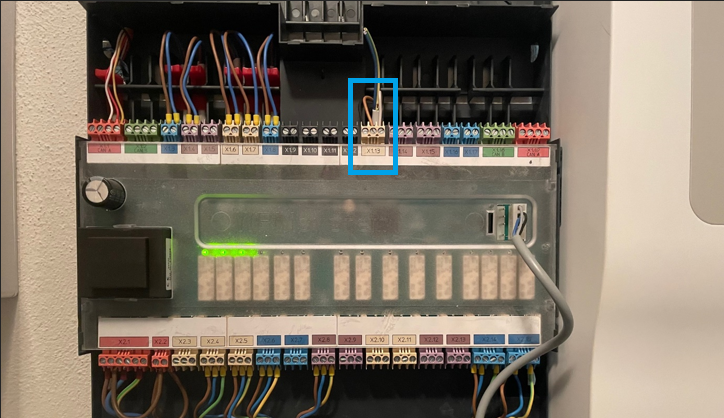

To physically connect the relays of the Reduxi Gateway device to the SG-ready contacts on the heat pump, it is essential to determine the exact locations of the SG-ready contacts on the heat pump’s circuit board. Slika ispod prikazuje lokacije SG-ready kontakata na ploči s krugom Stiebel Eltronove toplotne pumpe.  Druga slika prikazuje veze od releja do SG-ready kontakata.

SG-ready kontakti na lokaciji kruga HP (konektor X1.13):

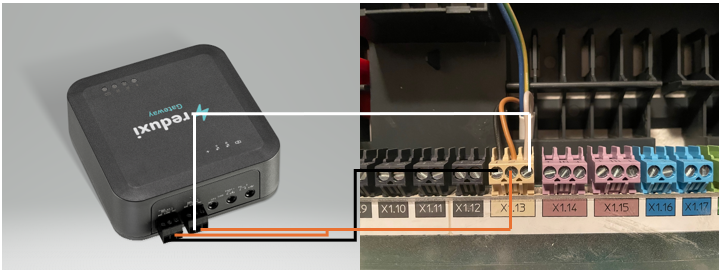

Povezivanje s Reduxi GW uređaja na SG-ready kontakte na HP:

NO kontakt prvog releja Reduxi GW uređaja --> Prvi kontakt na X1.13 konektoru; Crna žica

COM kontakt oba releja Reduxi GW uređaja --> Drugi kontakt na X1.13 konektoru; Smeđa žica

NO kontakt drugog relea uređaja Reduxi GW --> Treći kontakt na konektoru X1.13; Bela žica

Povezivanje:

Napomena: Reduxi Gateway uređaj omogućava korišćenje izlaza relea kao stalno zatvorenih " Normalno zatvoreno - NC " ili otvorenih " Normalno otvoreno - NO ", dok u slučaju toplotne pumpe Stiebel Eltron, NO kontakti se koriste.

4. Reduxi Gateway uređaj kao merač sa senzorima za struju

Senzori struje (CT) uključeni u komplet Reduxi Gateway moraju biti povezani na tri ulaza, po jedan za svaku fazu, kako je ilustrovano na slici ispod.

Senzor struje pokriva pojedinačni fazni vod (L1, L2, L3) toplotne pumpe, slika ispod:

5. Dodavanje toplotne pumpe kao novog uređaja u Reduxi konfiguratoru

Da biste dodali novu toplotnu pumpu kao uređaj ili izmenili postojeću, pratite ove korake, detaljno opisane u pojedinačnim tačkama u nastavku.

5.1 Dodavanje uređaja

Prijavite se lokalno na Reduxi konfigurator aplikaciju na kontroleru i pritisnite Dodaj gumb uređaja.

5.2 Izaberite uređaj koji želite da dodate

U prvom koraku (osnovne postavke), izaberite osnovne parametre uređaja koji želite da dodate:

• Tip uređaja: HVAC,
• Tip: Redxi Meter
• Ime: Unesite ime uređaja.

5.3 Komunikacijski kanal

Prvi deo postavke kanala komunikacije je dizajniran za povezivanje između uređaja Reduxi Gateway i kontrolera Reduxi. Popunite polja kao što je prikazano na slici ispod (automatski se popunjava).

Drugi deo kanala komunikacije je namenjen trenutnim podešavanjima senzora uređaja Reduxi Gateway, gde biramo "Auto detect from gateway" za sve trenutne senzore.

Treći deo kanala komunikacije je posvećen definiciji signala s releja uređaja Redux GW.

Logika kombinacije signala SG-ready:

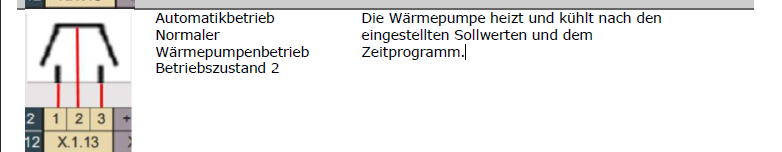

ON mode (normal operation), both relays are opened (NO):

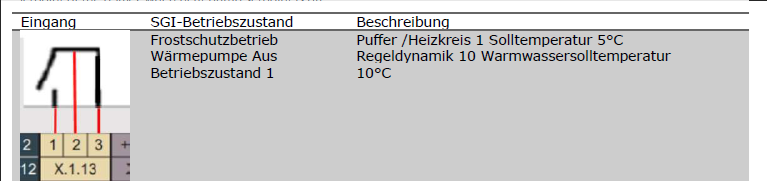

OFF mode (not working operation), first relay is opened (NO) and second is closed (NC):

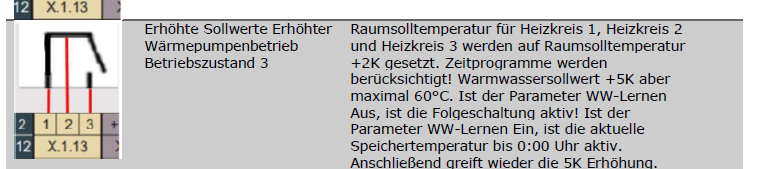

ECO mode (slightly increased power operation), the first relay is closed (NC) and the second is opened (NO):

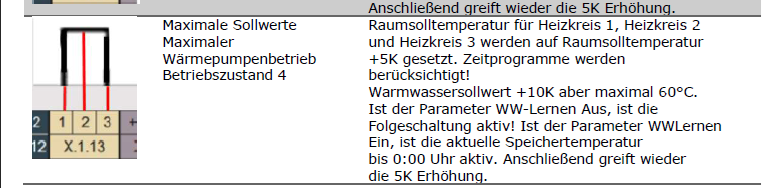

BOOST mode (increased power operation), both relays are closed (NC):

Tabel for operation modes,

 napomena NO znači normalno otvoren:

Potpuna konfiguracija signala releja u Reduxi konfiguraciji:

5.5 Communication test

Test komunikacije se izvodi pomoću dugmeta "Test komunikacije", koje se nalazi u donjem desnom uglu, nakon svih polja parametara komunikacijskog kanala.

Test komunikacije može da vrati dva odgovora:

1. Komunikacija radi ispravno, slika ispod:

2. Komunikacija ne radi ispravno, slika ispod:

5.6 Advanced Settings

Napredna postavka je proizvoljna i zavisi od specifičnih potreba lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih postavki, pritisnite dugme "Gotovo" u donjem desnom uglu.

5.7 Last measurements

Nakon uspješnog uspostavljanja komunikacije s novo dodanim uređajem, njegove vrijednosti ​mogu se provjeriti pod Devices/Sieble Eltron HP u Reduxi konfiguratoru kao dodatni test.

Za napredno upravljanje toplotnom pumpom, integrišite uređaj u strategiju Reduxi sistema. Pod Uređajima/Stiebel Eltron HP u konfiguratoru Reduxi, tip upravljanja mora biti postavljen na AUTO kako bi komande za strategiju uticale na HP.

Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije s obzirom na dinamičke cene i dinamičke tarife, molimo vas da pratite uputstva o tome kako da definišete strategiju na ovoj vezi: Strategije za Reduxi kontroler.

Nakon uspešnog dodavanja uređaja i provere vrednosti, uređaj se može pregledati i kontrolisati i putem Reduxi aplikacije.
