Kako povezati Daikin Altherma 3 toplotnu pumpu sa Reduxi Gateway
Uštedite do 30% na troškovima energije: upravljajte SG-ready kontaktima svoje Daikin Altherma 3 toplotne pumpe preko Reduxi Gateway i uskladite njen rad sa promenljivim cenama energije.
Tekstualni opis ove slike

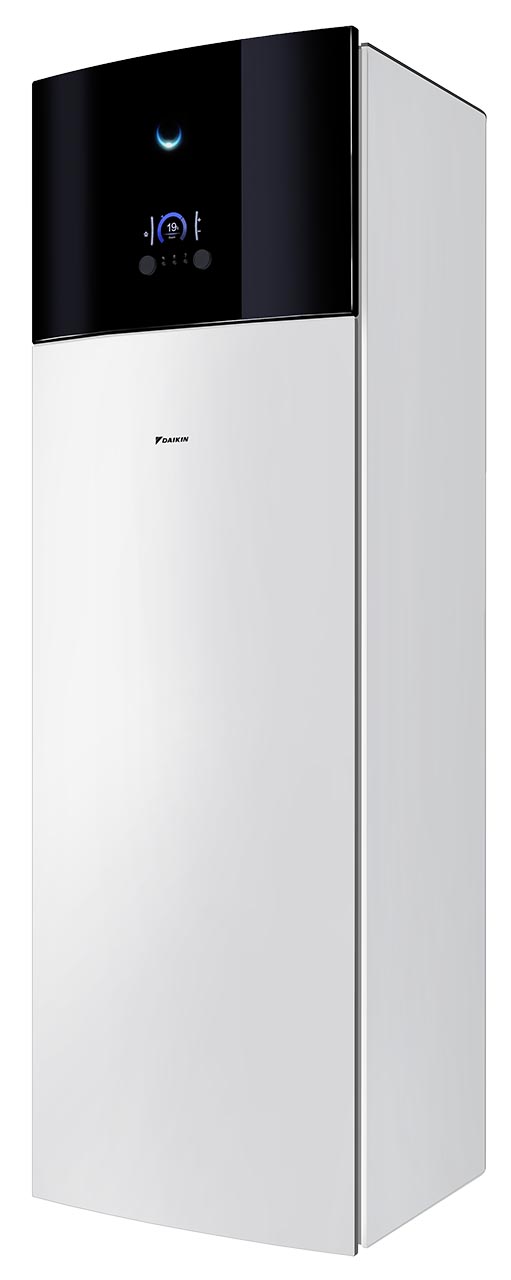

Fotografija visoke bele samostojeće toplotne pumpe na beloj pozadini, posmatrane sprijeda sleva pod uglom. Na vrhu je sjajna crna prednja ploča sa malim okruglim displejem koji prikazuje broj 19 unutar plavog prstena, plavim polumesečastim svetlom iznad njega i dva okrugla dugmeta sa malim indikatorskim tačkama ispod displeja. Ispod crne ploče prednja strana je jednostavna svetlosiva i bela. Daikin logotip odštampan je blizu donje ivice područja crne ploče. Bočna ploča je svetlosiva. Nikakav drugi tekst ni oznake nisu vidljivi. Postojeći natpis navodi naziv Daikin Altherma 3 H MT F (ETVZ12E6V).
1 Priprema veze
1.1 Tehnička dokumentacija
Dokumentacija za toplotnu pumpu Daikin Altherma 3 nalazi se na stranici proizvoda Daikin: https://www.daikin.co.uk/en_gb/products/product.html/ETVZ12E6V.html
- Daikin Altherma 3 H MT F (ETVZ12E6V): stranica proizvoda – informacije o proizvodu i preuzimanje dokumenata
- Uputstvo za instalaciju (engleski, PDF) – za ETVZ12E6V i ETVZ12E9W
- Referentni vodič za instalatere (engleski, PDF) – ožičenje i podešavanja jedinice
1.2 Potrebne komponente
Dve Reduxi komponente povezuju Reduxi Controller sa toplotnom pumpom Daikin Altherma 3:
- Reduxi Controller
- Uređaj Reduxi Gateway sa 3 strujna senzora (30:1A) (CT)
- UTP kabl, samo za žičano povezivanje (LAN) gatewaya
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
Prvo dodajte uređaj Reduxi Gateway u Reduxi Controller. Gateway zatim upravlja režimima rada toplotne pumpe. Veza je bežična (WLAN) ili žičana preko UTP kabla (LAN). Više o tome: Veza između gatewaya i kontrolera.
Gateway meri struju svake faze toplotne pumpe pomoću 3 strujna senzora (30:1A). Njegova dva relejna izlaza šalju signale SG-ready kontaktima i podešavaju režim rada toplotne pumpe.
2 Povežite Reduxi Gateway i toplotnu pumpu
2.1 Pregled povezivanja
Slika prikazuje celu vezu od uređaja Reduxi Controller do toplotne pumpe.
Tekstualni opis ove slike
Dijagram veze između uređaja Reduxi Controller i toplotne pumpe. Komponente: Controller (tamna Reduxi kutija sa zelenim ekranom i Ethernet portom na prednjoj strani); ikona rutera sa Wi-Fi simbolom; Heat pump (spoljna jedinica sa ventilatorom i oznakom SG Ready sa leve strane); Gateway (kutija Reduxi Gateway sa tri plava strujna senzora). Tirkizne linije: Controller do rutera sa oznakom "Ethernet (Modbus TCP)"; ruter do uređaja Gateway sa oznakom "Ethernet (Modbus TCP)" i napomenom "Wireless or wired" ispod rutera; Gateway do SG Ready kontakata toplotne pumpe (linija od uređaja Gateway naviše do oznake SG Ready); vertikalna linija od uređaja Gateway do toplotne pumpe sa oznakom "L1, L2, L3"; linija od strujnih senzora do tirkiznog polja "Heat pump power supply".
Dodatne informacije o povezivanju uređaja Reduxi Gateway potražite u članku How to configure the Reduxi Gateway.
2.2 Povezivanje releja gatewaya sa SG-ready kontaktima
Prvo pronađite SG-ready kontakte na štampanoj ploči toplotne pumpe. Slika prikazuje njihov položaj na štampanoj ploči Daikin Altherma 3.
SG-ready kontakti nalaze se na konektoru X5M, kontakti 5, 6 i 9, 10.
Tekstualni opis ove slike
Dijagram toplotne pumpe sa detaljem ožičenja, crno-bela linijska grafika sa jednim plavim isticanjem. Gore: isprekidano polje sa oznakom Q4L koje sadrži simbol releja sa kontaktima 13 i 14, sa kablom koji se spušta iz njega u jedinicu. Panel A: prikaz otvorene unutrašnjosti toplotne pumpe sa cevima i komponentama; kabl iz kutije sa relejem ulazi u jedinicu kroz kablovsku uvodnicu pri dnu. Panel B: uvećan prikaz štampane ploče sa kablom koji ide od uvodnice do reda priključaka sa oznakom X5M; kabl se završava na kontaktima 13 i 14 reda X5M, koji su unutar plavog pravougaonika. Mala ikona iznad ulaza kabla prikazuje ruku koja okreće ili priključuje provodnik. Levo: mali crtež kutije sa oznakama A i B koje pokazuju na gornji i donji deo jedinice.
Povežite releje uređaja Reduxi Gateway sa SG-ready kontaktima toplotne pumpe:
| Relejni kontakt Reduxi Gatewaya | Kontakt toplotne pumpe na X5M | Boja provodnika |
|---|---|---|
| Relej 1, NO kontakt | Kontakt 6 | Plava |
| Relej 1, COM kontakt | Kontakt 5 | Braon |
| Relej 2, NO kontakt | Kontakt 10 | Crna |
| Relej 2, COM kontakt | Kontakt 9 | Zeleno |
Tekstualni opis ove slike
Šema ožičenja koja kombinuje fotografiju tamnog kvadratnog uređaja Reduxi Gateway (na vrhu logotip reduxi i reč Gateway) sa crtežom reda priključaka sa oznakom X5M. Red priključaka prikazuje priključke 3, 4, 5, 6, 9, 10, 13, 14. Priključci 3 i 4 spojeni su simbolom prekidača sa oznakom S4S. Priključci 5 i 6 spojeni su simbolom prekidača sa oznakom S11S, označenim crnim zaokruženim brojem 2. Priključci 9 i 10 spojeni su simbolom prekidača sa oznakom S10S, označenim crnim zaokruženim brojem 1. Priključci 13 i 14 obuhvaćeni su zajedno zagradom sa slovom a. Četiri provodnika polaze od crnog utičnog konektora na prednjoj strani uređaja Gateway: narandžasti i plavi provodnik idu na priključke 5 i 6 (prekidač 2), zeleni i crni provodnik idu na priključke 9 i 10 (prekidač 1).
Tekstualni opis ove slike
Dijagram na beloj pozadini sa naslovom "A normally closed (NC) contact/switch". Gornji deo, naslov "Normal state": prekidač nacrtan tako da poluga leži na desnom krugu, pa je strujno kolo zatvoreno. Donji deo, naslov "When activated or pressed": poluga je podignuta, otvoreno je između dva kruga, pa je linija prekinuta.
Tekstualni opis ove slike
Dijagram na beloj pozadini sa naslovom "A normally open (NO) contact/switch". Gornji deo, naslov "Normal state": prekidač nacrtan tako da je poluga podignuta, otvoreno je između dva kruga, pa je linija prekinuta. Donji deo, naslov "When activated or pressed": poluga leži na desnom krugu, pa je strujno kolo zatvoreno (delimično odsečeno pri dnu slike).
2.3 Povežite strujne senzore
Strujni senzori mere struju toplotne pumpe. Daju potrošnju toplotne pumpe u realnom vremenu. Napon dolazi sa Reduxi Controllera. Ako nije dostupan, koristi se podrazumevani napon od 230 V.
Povežite strujne senzore (CT) iz kompleta Reduxi Gateway na tri ulaza, po jedan za svaku fazu, kao što je prikazano na slici.
Tekstualni opis ove slike
Dijagram (renderovana slika proizvoda) tamnosivog uređaja Reduxi Gateway, na vrhu oznaka "reduxi GATEWAY". Na prednjoj strani nalazi se priključni blok sa odštampanim oznakama GND, PORT 1 (A, B), PORT 2 (A, B), 5V i tri okrugla priključka sa oznakama I1, I2, I3. Tri plava razdvojiva strujna senzora sa crnim kablovima priključena su na I1, I2 i I3; kablovi vise u petljama ispred uređaja.
Svaki strujni senzor obuhvata jedan fazni provodnik (L1, L2, L3) toplotne pumpe:
Tekstualni opis ove slike
Fotografija otvorenog plavog metalnog ormara. Tri plava strujna senzora sa razdvojenim jezgrom naslagana su levo, svaki postavljen oko jednog provodnika. Oko njih je mnogo kablova: beli, sivi, plavi, žuto-zeleni i crni provodnici, plavi mrežni kabl, narandžasta spojnica provodnika u sredini i stezna lajsna dole desno. Dole levo vide se podne pločice. Nema čitljivog teksta ni oznaka.
3 Prijavite se na Reduxi web interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
4 Dodajte toplotnu pumpu u Reduxi
Pomoću ovih koraka dodajte novu toplotnu pumpu ili izmenite postojeću.
4.1 Osnovna podešavanja
Prijavite se lokalno u Reduxi Configurator na kontroleru (pogledajte Tačku 3) i pritisnite dugme Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku (Basic settings) izaberite osnovne parametre uređaja:
- Tip uređaja:
HVAC - Tip:
Reduxi Meter - Name: naziv po vašem izboru, na primer Daikin Altherma 3 HP
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 1 od 3. Traka napretka sa tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazna padajuća lista; Type * : prazna padajuća lista; Name * : prazno tekstualno polje. Dugmad: Back (dole levo), Next (dole desno, tamno).
Kada sve unesete, pritisnite Next.
4.2 Podešavanja komunikacije
Komunikacioni kanal ima tri dela.
Prvi deo: veza između uređaja Reduxi Gateway i Reduxi Controller. Popunite polja kao što je prikazano na slici. Popunjavaju se automatski.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak komunikacije, delimično isečen pri vrhu (kartice koraka su odsečene). Naslov: Communication channel and device configuration. Polja: Connection *: TCP-IP; IP *: gateway.local; Port *: 502; Modbus unit ID *: 1. Slika je odsečena ispod polja Modbus unit ID.
Drugi deo: strujni senzori uređaja Reduxi Gateway. Za sve strujne senzore izaberite Auto detect from gateway.
Tekstualni opis ove slike
Snimak ekrana tri reda za unos u obrascu komunikacionog kanala u aplikaciji Reduxi Configurator, svaki je padajući meni sa malim sivim opisom ispod. Red 1: oznaka CT- L1, izabrana vrednost Auto detect from gateway, opis Current transformer. Red 2: oznaka CT- L2, izabrana vrednost Auto detect from gateway, opis Current transformer. Red 3: oznaka CT- L3, izabrana vrednost Auto detect from gateway, opis Current transformer.
Deo 3: signali releja gatewaya. Stanja releja određuju SG-ready režim toplotne pumpe:
Tekstualni opis ove slike
Tabela pod naslovom Smart Grid contact, sa dve kolone označene crnim zaokruženim brojevima 1 i 2 i kolonom Smart Grid operation mode. Redovi (kontakt 1, kontakt 2, režim): 0, 0, Free running; 0, 1, Forced off; 1, 0, Recommended on; 1, 1, Forced on.
| Mode | Relej 1 | Relej 2 |
|---|---|---|
| ON (free running) | Otvoren (NO) | Otvoren (NO) |
| OFF (forced OFF) | Otvoren (NO) | Zatvoren (NC) |
| ECO (recommended on) | Zatvoren (NC) | Otvoren (NO) |
| BOOST (forced ON) | Zatvoren (NC) | Zatvoren (NC) |
Završite konfiguraciju signala releja u Reduxi Configurator:
Tekstualni opis ove slike
Snimak ekrana podešavanja signala releja u Reduxi Configurator: osam padajućih polja, svako sa sivim natpisom. Off - relay 1: Off (natpis: Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2: On (natpis: Setpoint of the relay 2 when heat pump setpoint is off). ECO - relay 1: Off (natpis: Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2: Off (natpis: Setpoint of the relay 2 when heat pump setpoint is ECO). ON - relay 1: On (natpis: Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2: Off (natpis: Setpoint of the relay 2 when heat pump setpoint is ON). BOOST - relay 1: On (natpis: Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2: On (natpis: Setpoint of the relay 2 when heat pump setpoint is BOOST).
4.3 Testiranje komunikacije
Kliknite na Test communication dole desno, ispod parametara komunikacije. Dugme jednom očitava uređaj i ništa ne čuva.
Tekstualni opis ove slike
Snimak ekrana donjeg reda dugmadi obrasca u aplikaciji Reduxi Configurator. Levo: dugme Back. Desno: dugme "Test communication" označeno plavim okvirom, a desno od njega tamno dugme Next.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga na slovenačkom jeziku sa naslovom "Test komunikacije" [test komunikacije] i dugmetom za zatvaranje (x) gore desno. Zeleni tekst: "Successful readout from device". Vrednosti: Active power: 28392 W; Current L1: 45.329 A; Current L2: 45.329 A; Current L3: 45.329 A; Import active energy: 0 Wh; Relay 1 state: false; Relay 2 state: false; Voltage L1: 231.0 V; Voltage L2: 232.0 V; Voltage L3: 233.0 V; Additional parameter - POWER_ACTIVE_L1: 9423; Additional parameter - POWER_ACTIVE_L2: 9464; Additional parameter - POWER_ACTIVE_L3: 9505. Dugme dole desno: "Zapri" [zatvori].
Tekstualni opis ove slike
Snimak ekrana dijaloga sa naslovom Test communication (zatvaranje x gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir (crveni tekst): Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Tamno dugme dole desno: Close.
4.4 Napredna podešavanja
Napredne postavke su opcione. Zavise od lokacije na kojoj je instaliran Reduxi Controller.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 3 od 3 (Advanced settings). Traka napretka sa tri crna kruga: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja sa odgovorom da/ne, svako sa isključenim prekidačem i malim podrazumevanim nagoveštajem sa desne strane: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (poslednje pitanje, sitan tekst; Default: No). Donji red od tri padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Dugmad: Back (levo) i tamno dugme sa desne strane (oznaka sitna, piše Done).
Nakon poslednje postavke pritisnite Done dole desno. Samo Done kreira uređaj.
5 Proverite očitavanja
5.1 Poslednja merenja
Nakon što se komunikacija uspostavi, kao dodatni test proverite vrednosti u odeljku Devices – Daikin Altherma 3 HP u Reduxi Configurator.
Tekstualni opis ove slike
Snimak ekrana Reduxi stranice uređaja za toplotnu pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajuća lista i ikona za osvežavanje gore desno). Gornje pločice: "Control type" sa dugmadima Auto (tamno) i Manual (istaknuto tirkizno, izabrano); druga pločica sa redom od četiri mala dugmeta, od kojih je jedno istaknuto tirkizno (oznake sitne: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrednost 78.7. Kartica "Other": redovi sa vrednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti napona 246.00, 244.40, 246.30. Svaka vrednost ima malu vremensku oznaku.
5.2 Omogućite upravljanje putem Reduxija
Za naprednu kontrolu toplotne pumpe integrišite uređaj u Reduxi strategiju. U odeljku Devices – Daikin Altherma 3 HP u Reduxi Configurator podesite control type na AUTO. Samo tada komande strategije utiču na toplotnu pumpu.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Kada dodate uređaj i proverite vrednosti, možete ga pregledati i njime upravljati i u Reduxi aplikaciji.
✓ Rezime
Priprema (Tačka 1): Otvorite Daikin dokumentaciju. Pripremite Reduxi Controller i Reduxi Gateway sa 3 strujna senzora.
Daikin Altherma 3 (Tačka 2): Povežite releje gatewaya na X5M kontakte 5, 6 i 9, 10. Postavite strujne senzore na faze L1, L2 i L3.
Dodavanje u Reduxi (tačke 3–4): Prijavite se na Reduxi web interfejs. Dodajte uređaj sa tipom Reduxi Meter, podesite relejne signale i testirajte komunikaciju.
Puštanje u rad (tačka 5): Proverite poslednja merenja. Podesite control type na AUTO i definišite strategiju.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Toplotna pumpa ne menja režim rada | Proverite ožičenje do X5M kontakata 5, 6 (relej 1) i 9, 10 (relej 2). Koristite NO kontakte. Proverite da je control type podešen na AUTO (pogledajte Tačku 5.2). |
| Očitavanja snage nedostaju ili su pogrešna | Proverite da li svaki strujni senzor obuhvata jedan fazni provodnik L1, L2 ili L3 (pogledajte tačku 2.3). Proverite da li je za sve strujne senzore izabrano Auto detect from gateway (pogledajte tačku 4.2). |
| Gateway nije pronađen u podešavanjima komunikacije | Najpre dodajte Reduxi Gateway u Reduxi Controller, bežično (WLAN) ili preko UTP kabla (LAN). Pogledajte članak o uređaju Reduxi Gateway. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
