Kako povezati Pixii PowerShaper i Home (TCP/IP i RS485) sa Reduxi kontrolerom
Povežite Pixii PowerShaper i Pixii Home sa Reduxi Controller preko Modbus TCP/IP ili Modbus RTU preko RS485.
Tekstualni opis ove slike

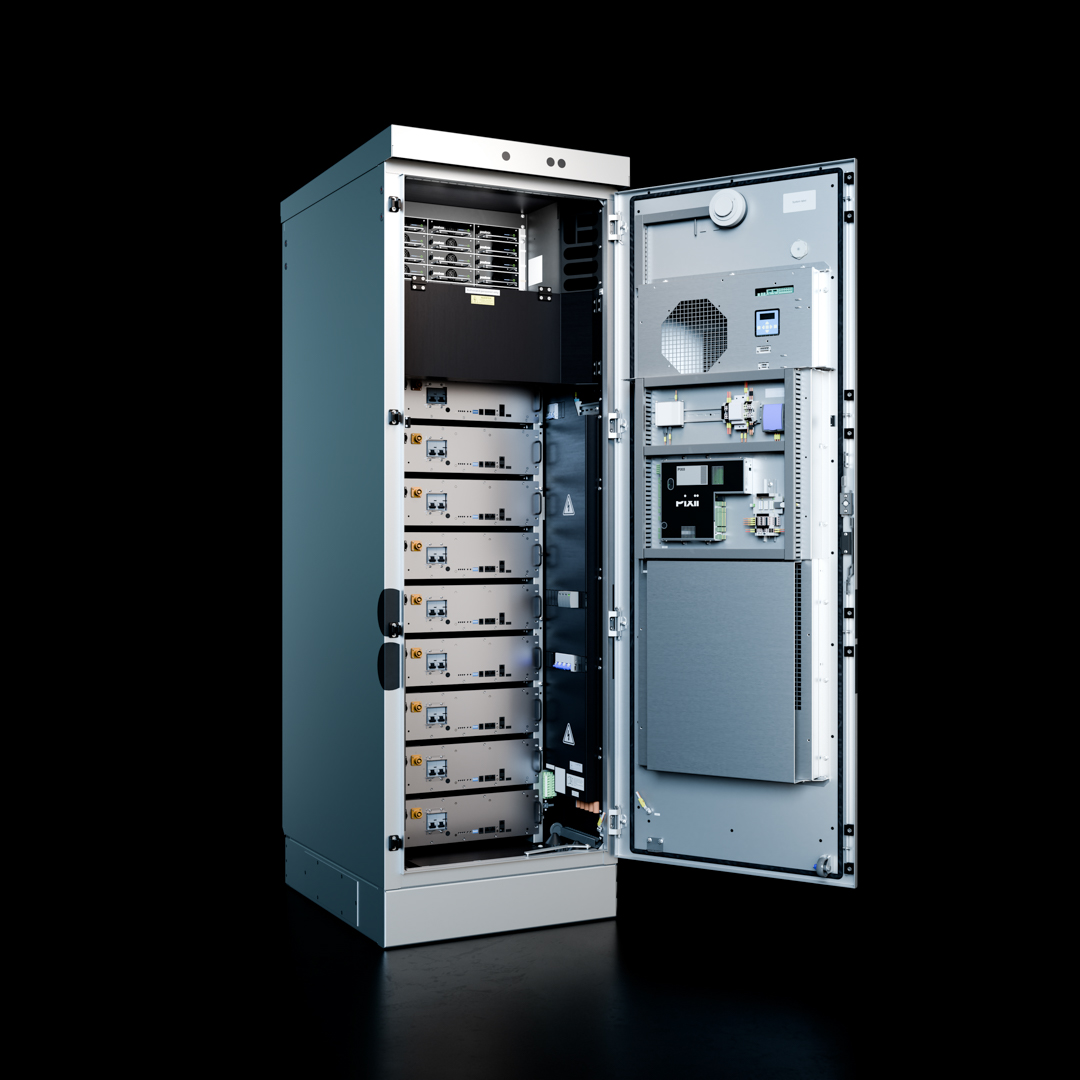

Fotografija visokog sivog samostojećeg baterijskog ormana na crnoj pozadini sa reflektujućim podom. Vrata ormana su otvorena udesno. Unutra, levi odeljak prikazuje stub baterijskih modula u redovima, sa upravljačkom opremom na vrhu; unutrašnja strana vrata nosi okruglu rešetku ventilatora ili otvora za vazduh i dodatnu opremu. Nema čitljivog teksta ni oznaka. Postojeći opis ga naziva baterijskim ormanom Pixii PowerShaper (slika proizvođača).
1 Tehnička dokumentacija
Pixii PowerShaper i Pixii Home podržavaju dva nezavisna Modbus načina komunikacije za integraciju sa Reduxi Controller. Stranice proizvođača:
- Pixii PowerShaper – Stranica proizvoda od proizvođača
- Pixii Home – Stranica proizvoda od proizvođača
- Pixii document center – Tehnički listovi i priručnici od proizvođača
2 Potrebna oprema
Pripremite sledeće. Koristite jedan način komunikacije istovremeno.
- Reduxi Controller (instaliran i na mreži)
- Pixii PowerShaper ili Pixii Home
- Pristup korisničkom interfejsu uređaja Pixii (Pixii Home App za Pixii Home, veb interfejs za PowerShaper)
- Modbus TCP/IP: Ethernet kabl i lokalna mreža koju dele Pixii i Reduxi Controller
- Modbus RTU preko RS485: RS485 kabl i pristup unutar Pixii ormana (Pixii Gateway, Serial COM4)
- Laptop ili tablet sa pristupom internetu za podešavanje uređaja u Reduxi
3 Pregled sistema i ožičenje
3.1 Načini komunikacije
Pixii PowerShaper i Pixii Home podržavaju dva nezavisna načina komunikacije:
- Modbus TCP/IP preko Etherneta
- Modbus RTU preko RS485 (Serial COM4)
Istovremeno se koristi samo jedan način komunikacije. Zavisi od projekta lokacije i dostupne infrastrukture.
3.2 Modbus TCP/IP
Modbus TCP/IP je preporučeni i najčešće korišćeni način. Radi preko Etherneta. Pixii i Reduxi moraju biti u istoj IP mreži. Puštanje u rad i otklanjanje problema su lakši.
- Povežite Pixii PowerShaper ili Pixii Home sa lokalnom mrežom Ethernet kablom.
- Povežite Reduxi Controller sa istom lokalnom mrežom.
Primeri Ethernet veze:
Tekstualni opis ove slike
Snimak ekrana stranice sa uputstvom za instalaciju isečen pri vrhu, sa tri tačke: Route RJ45 network cable from customer switch to cabinet plinth. Use left cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Ispod: izbledela fotografija unutrašnjosti sivog ormana sa opremom sa dve jedinice montirane u rek sa rebrima hladnjaka desno. Crvena strelica pokazuje na utikač kabla na okruglom otvoru levo od gornje jedinice. Crni kabl vodi od utikača naniže do postolja ormana pri dnu.
Tekstualni opis ove slike
Slika sa uputstvom sa tri tačke pri vrhu: Route RJ45 network cable from customer switch. Use bottom cable entry to enter the cabinet. Connect ethernet cable to the connector -X20. Ispod: levo crtež visokog uskog sivog ormana viđenog spreda sleva sa otvorenim vratima; mali crveni kvadrat označava mesto gore desno unutar ormana. Crvene tačkaste linije vode od kvadrata do velikog uvećanog prikaza u crvenom okviru desno. Uvećani prikaz prikazuje montažnu ploču sa dve priključne lajsne označene -X9 i -X10 (oznake sitne), mali crni utikač ili konektor iznad njih i žutu komponentu na vrhu. Crveni kvadrat označava mesto Ethernet konektora.
Tekstualni opis ove slike
Dijagram povezivanja ormana, mrežnog sviča i Reduxi kontrolera. Levo: izbledela fotografija unutrašnjosti sivog ormana sa malim crnim konektorom na gornjoj ivici. Sivi mrežni kabl vodi od tog konektora do crnog industrijskog mrežnog sviča sa osam RJ45 portova u sredini (dva reda po četiri). Drugi sivi kabl vodi od sviča do tamnog Reduxi kontrolera desno (logotip reduxi, crni utični konektor dole desno). Nema tekstualnih oznaka osim reduxi logotipa.
3.3 Modbus RTU preko RS485
Koristite Modbus RTU preko RS485 kada Ethernet nije dostupan ili je potrebna serijska industrijska magistrala. To je serijska veza, zahteva pristup ormanu i koristi Pixii Gateway Serial COM4.
Tekstualni opis ove slike
Dijagram iz dokumenta proizvođača koji prikazuje crni modul Pixii Gateway sa zelenim utičnim priključnim lajsnama, u dva prikaza, sa crvenim linijama i oznakama. Prvi prikaz (opis Figure 2.2 Left side view): oznake za priključne lajsne na levoj ivici, odozgo nadole: AC Grid voltage measurement, Fan feed and control, Digital inputs, Temperature measurement, Contactor control, Heater control, Aux power, Battery measurement. Pixii logotip odštampan je na modulu. Drugi prikaz (modul okrenut, gornji deo odsečen pri vrhu drugog odeljka): oznake USB, Module CAN connection, 2x USB, Serial COM2, 3, Serial COM4, CAN 2, Inputs and outputs, Relay outputs, Power In i Earthing screw (pokazuje na donji levi ugao).
- RS485 se nalazi na Pixii Gateway
- Priključna tačka: Serial COM4
- Fizički pristup: unutar Pixii ormana
- Referenca: Figure 2.3 – Right side view (Serial COM4)
4 Konfiguracija uređaja na Pixii
Podesite samo odeljak za način koji koristite: 4.1 do 4.3 za Modbus TCP/IP, 4.4 do 4.6 za Modbus RTU preko RS485.
4.1 Mrežne postavke (Modbus TCP/IP)
Uđite u korisnički interfejs uređaja Pixii (Pixii Home App za Pixii Home, veb interfejs za PowerShaper) i idite na Communication → Network settings.
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa. Levi tamni meni sa naslovom Menu: Service Settings (istaknuto), System, Battery, Converters, Meter, Communication (uokvireno cijan bojom), Gateway, Setup guides, Phone view, Logout. Glavno područje, gornji red: Status (zelena kvačica), Service: Adaptive peak shaving, Extended status 6300, Time 11:01. Tri merača: Grid power -4.1 kW; Power Shaper 0.1 kW; Load power -4.2 kW. Izvori: L1 234 V, L2 233 V, L3 235 V; PV Source: 5 W. Pločica Battery: 53.5 V, 89.8 %, 2.2 A, 28.0 °C, Last calibration: N/A. Potrošači: P: -4241 W. Status ormana: Door Closed, Fans Ok, Smoke det Ok, Earth Fault Ok. Pixii logotip. Ispod: linijski grafikon History sa legendom Battery voltage, SoC, PowerShaper, Meter power i osama za napon baterije (0 do 64), SoC (0 do 120), snagu (-10k do 10k). Kartice pri dnu: Overview, Voltages.
Podesite:
- IP adresa (preporučuje se statička IP adresa)
- Maska podmreže
- Mrežni prolaz (ako je potreban)
Zabeležite IP adresu uređaja Pixii. Potrebna Vam je za konfiguraciju u Reduxi.
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa, stranica Network setting. Levi tamni meni: Communication, Back, TCP/IP, MQTT, HTTPS, E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Polja: Type: DHCP (zasivljena padajuća lista); Name: Wired connection 1; Host name; Address (ipv4), uokvireno cijan pravougaonikom; Mask; Gateway; Obtain DNS server address automatically: polje nije označeno; DNS1: 8.8.8.8; DNS2: 8.8.4.4; NTP1: 0.pool.ntp.org; NTP2: 1.pool.ntp.org; NTP3: 2.pool.ntp.org; NTP4: 3.pool.ntp.org; NTP used: 2.pool.ntp.org. Dugmad: Edit, Save (zasivljeno).
4.2 Modbus TCP
Idite na Menu → Communication → Modbus i postavite:
| Parametar | Vrednost |
|---|---|
| Enabled | Yes |
| Type | TCP/IP |
| TCP Port |
502 (podrazumevano) |
Sačuvajte podešavanja.
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa. Levi tamni meni sa naslovom Communication sa stavkama: Back, TCP/IP, MQTT, HTTPS (sa ikonom oblaka), E-mail, SMS, Serial ports, Modbus (istaknuto cijan okvirom), Certificates, Multicabinet. Tekst zaglavlja: Site: Tolvmansgatan – Hybrid, Logged in as: installer. Glavni panel sa naslovom Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zelena padajuća lista); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: zasivljeno, vrednost; Multicabinet regulation type: Multiple Services. Dugmad: Save, Set default.
4.3 Multicabinet regulation type (obavezno za Modbus TCP)
Idite na Menu → Communication → Modbus. Dostupne su dve opcije:
Multiple Services
- Pixii interna upravljačka logika je aktivna
- Reduxi deluje kao nadzorni sistem
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa, stranica Service Settings, zaglavlje Site: Tolvmansgatan – Home, Logged in as: installer. Levi tamni meni Menu (odsečen sa leve strane): Service Settings, System, Battery, Converters, Meter, Communication, Gateway, Setup guides, Phone view, Logout. Padajuća lista profila: None, zeleni kvadrat, dugme Set, sivi okvir koji prikazuje None. Lista Unused services sa strelicama za pokretanje: Scheduler, Demand response, Adaptive peak shaving, Target SoC, Voltage Support, Power control, Peak shaving. Desna lista sa naslovom Run by priority, Enable services (polje označeno) je prazna i uokvirena crvenim pravougaonikom. Dugmad: Save, Refresh, Guide, Back.
Simple Modbus
- Reduxi preuzima potpunu kontrolu
- Pixii radi kao kontrolisani uređaj
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa. Levi tamni meni sa naslovom Communication: Back, TCP/IP, MQTT, HTTPS (sa ikonom oblaka), E-mail, SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: PIXII Vassundavägen 178, Logged in as: installer. Panel Modbus setting: Enabled: označeno; Type: TCP/IP v4 (zelena padajuća lista); Msg. lifetime: 60; Listen to all: označeno; TCP/IP client port: sivi okvir; Multicabinet regulation type: Simple. Dugmad: Save, Set default.
Da bi sistem ispravno reagovao, aktivirajte Demand Response. Kliknite na dugme za pokretanje (pomerite ga udesno) i sačuvajte postavku.
Tekstualni opis ove slike
Snimak ekrana Pixii veb interfejsa, dva dela. Levi tamni meni sa naslovom Communication: Back, TCP/IP, MQTT, HTTPS (sa ikonom oblaka), E-mail (svetlo istaknuto), SMS, Serial ports, Modbus, Certificates, Multicabinet. Zaglavlje: Site: Lärlingsgatan 16, Logged in as: installer. Stranica Service Settings: padajuća lista Profile: None, zeleni kvadrat, dugme Set i sivi okvir koji prikazuje None. Leva lista Unused services sa strelicama za pokretanje: Scheduler, Peak shaving, Target SoC, Voltage Support, Power control. Desna lista sa naslovom Run by priority, Enable services (polje označeno): jedna stavka Demand response sa kvadratom za zaustavljanje, strelicama nagore i nadole i zelenom kvačicom. Obe liste imaju horizontalnu traku za pomeranje. Dugmad pri dnu: Save, Refresh (obrub), Guide, Back.
4.4 Multicabinet role (obavezno za RS485)
Idite na System → General settings.
| Sistem | Multicabinet role |
|---|---|
| Sistem sa jednim ormanom | Klijent |
| Sistem sa više ormana | Jedan orman: Master. Svi ostali: Client. |
4.5 Serijski port (RS485)
Idite na Menu → Communication → Serial ports. Izaberite karticu Serial Port 4 (COM4) i podesite:
| Parametar | Vrednost |
|---|---|
| Enabled | Yes |
| Brzina prenosa (baud rate) | 19200 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
Sačuvajte podešavanja.
4.6 Modbus RTU
Idite na Menu → Communication → Modbus i postavite:
| Parametar | Vrednost |
|---|---|
| Enabled | Yes |
| Type | RS485 RTU |
| Životni vek poruke | 60 |
| Identitet serijskog porta | 4 |
| Serijska Modbus adresa |
1 (jedan orman) |
| Multicabinet regulation type | simple |
U sistemima sa više ormana svaki orman zahteva jedinstvenu Modbus adresu.
Sačuvajte podešavanja.
5 Prijava na Reduxi veb interfejs
Reduxi veb interfejs možete da otvorite na dva načina:
Tekstualni opis ove slike
Snimak ekrana tri ekrana mobilne aplikacije Reduxi jedan pored drugog, sa cijan okvirima i brojčanim oznakama 2 do 4. Levi ekran (dashboard, tamna tema): ikona menija gore levo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cena 5.79 € i temperatura 3.2 °C; dijagram toka energije sa kućom u sredini (-1.25 kW) i ikonama sa vrednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W sa 97 % (crveni prsten) i vrednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji ekran (bočni meni): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni ekran (stranica uređaja): Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' sa dugmetom 'Activate tunnel connection' (označeno okvirom i oznakom 4); kartica 'Unit details' sa poljem 'Unit ID'.
Tekstualni opis ove slike
Snimak ekrana sastavljen od dva dela jedan pored drugog. Levi deo: ekran mobilne aplikacije Reduxi na tamnoj pozadini. Gore: dugme Back; slika crnog Reduxi kontrolera sa dva Ethernet priključka i redom stezaljki; status 'Connected' sa ikonom Wi-Fi. Kartica 'Update available': 'New update is available for your Reduxi device.' sa dugmetom 'Download and install update'. Kartica 'Connect to configurator' sa ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i dugme 'Open configurator', označeno cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' sa poljem 'Unit ID' (vrednost nije vidljiva). Desni deo: Reduxi Configurator otvoren u pregledaču, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica nazad, 'Tunnel connection', ikona za ponovno učitavanje. Leva bočna traka sa ikonama (munja, čip, munja, stubni grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zeleno obaveštenje: 'New patch available. Click here to apply.' sa znakom zatvaranja X. Vreme 09:12:56. Dijagram toka energije sa kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj levo (0.900 kW), električno vozilo i punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete da pronađete na listi uređaja Vašeg rutera ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (fabrička podrazumevana vrednost)Tekstualni opis ove slike
Snimak ekrana stranice za prijavu u Reduxi Configurator u prozoru pregledača Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka je označena cijan okvirom, a njena uvećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je levo, povezana cijan linijom. Pozadina stranice: svetlosivi linijski crtež kuće sa solarnim panelima (zeleno), zidnom kutijom, invertorom, automobilom i punjačem. Gore levo: logotip 'reduxi configurator'. U sredini je okvir za prijavu sa naslovom 'Login', izborom jezika (engleska zastava, 'English'), poljem za korisničko ime i poljem za lozinku i tamnim dugmetom 'Login'.
Tekstualni opis ove slike
Snimak ekrana veb interfejsa Reduxi Configurator nakon prijave, svetla tema. Gore levo: logotip 'reduxi configurator'. Zaglavlje: 'Home' levo, zeleni status 'Connected' gore desno. Leva bočna traka: raširen odeljak 'Devices' sa listom stavki, zatim sklopljeni odeljci 'Manager', 'Configuration' i 'Settings'. Glavni deo: dijagram toka energije. Kuća u sredini sa prstenom, vrednost 24.20 kW. Ikona mreže gore levo, 24.20 kW (crvena tačka na njenoj liniji). Ikona solara gore desno, vrednost '-'. Leva ikona (baterija ili uređaj), 6.700 kW (zelena tačka na njenoj liniji). Desne ikone (baterijsko skladište i uređaj), vrednosti '-'. Ikona EV punjača dole levo, 31.00 kW. Još jedna ikona uređaja dole desno. Oznaka 'Energy manager' ispod kuće.
6 Dodavanje Pixii u Reduxi Controller
Ovaj korak je isti za oba načina komunikacije, osim izabranog tipa veze.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator (pogledajte tačku 5) i kliknite na + Add device.
Tekstualni opis ove slike
Snimak ekrana leve bočne trake aplikacije Reduxi Configurator. Gore: reduxi logotip sa tekstom CONFIGURATOR. Skupljeni odeljci: Devices (ikona plus) i Strategies (ikona plus). Ispod dva dugmeta jedno pored drugog: Add device (ikona plus, označeno plavim okvirom) i Add strategy (ikona plus). Ispod njih dve stavke: Settings i Profile. Oblast desno od bočne trake je prazna i bela.
U prvom koraku definišite osnovna podešavanja:
- Tip uređaja:
Battery - Type:
Pixii PowerShaperiliPixii Home - Name: naziv po Vašem izboru
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 1 od 3. Traka napretka sa tri koraka: 1 Basic settings (aktivan, crni krug), 2 Communication channel (sivo), 3 Advanced settings (sivo). Naslov: Basic settings. Polja: Device type * : prazna padajuća lista; Type * : prazna padajuća lista; Name * : prazno tekstualno polje. Dugmad: Back (dole levo), Next (dole desno, tamno).
6.2 Postavke komunikacije
Izaberite tip komunikacije i postavite parametre u skladu sa tim. Koristite vrednosti koje ste postavili na Pixii (pogledajte tačku 4).
| Tip komunikacije | Koristi se za |
|---|---|
TCP/IP |
Modbus TCP |
Serial RS485 |
Modbus RTU |
Tekstualni opis ove slike
Snimak ekrana čarobnjaka Reduxi Configurator sa tri koraka: 1 Basic settings (završeno, crno), 2 Communication channel (trenutni, crno), 3 Advanced settings (sivo). Naslov: Communication channel and device configuration. Connection *: TCP/IP. IP *: prazno. Port *: 502. Modbus unit ID *: 2, uokvireno plavim pravougaonikom. Dugmad: Back, Test communication, Next (tamno).
6.3 Testiranje komunikacije
Kliknite na Test communication na dnu čarobnjaka. Test jednom očitava Pixii i ništa ne čuva. Ako test uspe, kliknite na Done: uređaj se kreira tek klikom na Done.
Tekstualni opis ove slike
Snimak ekrana donje trake sa dugmadima stranice alata Reduxi Configurator. Levo: dugme 'Back'. Desno: dugme 'Test communication' (označeno cijan okvirom) i tamno dugme 'Done'.
Tekstualni opis ove slike
Snimak ekrana stranice 'Communication channel and device configuration' alata Reduxi Configurator. Connection *: TCP/IP (padajuća lista). IP *: 192.168.50.243, sa dugmetom 'Scan for IP'. Port *: 502, sa dugmetom 'Test port'. Modbus unit ID *: 1. Dugmad pri dnu: Back (levo), Test communication i Done (desno). Dugme Done označeno je cijan okvirom.
Test daje jedan od dva rezultata:
Tekstualni opis ove slike
Snimak ekrana dijaloga pod naslovom "Test communication" sa dugmetom za zatvaranje (x) gore desno. Zeleni tekst u okviru sa sadržajem: "Successful readout from device". Navedene vrednosti: Error: false; Battery voltage: 53.34 V; Grid active power: 1077 W; PV export active energy: null Wh; PV voltage: null V; Load import active energy: 2293200 Wh; Grid import active energy: 2402100 Wh; PV current: null A; Battery state of charge: 88 %; Battery export active energy: 83000 Wh; Battery import active energy: 87400 Wh; Off-grid: false; Battery active power: -9 W; Battery min. active power: -10668 W; Load active power: 994 W; Battery current: -0.17 A; Battery max. active power: 5334 W; Grid export active energy: 100 Wh; State name: NORMAL; PV active power: null W; PV min. active power: null W; Inverter active power: 985 W. Dugme dole desno: Close.
Tekstualni opis ove slike
Snimak ekrana dijaloga Test communication (X za zatvaranje gore desno). Prvi okvir: Unable to communicate with device. Drugi okvir sa crvenim tekstom: Unable to communicate with null on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. ping: null: Name or service not known. Dugme: Close (tamno).
6.4 Napredna podešavanja
Napredne postavke su opcione. Zavise od potreba lokacije na kojoj je instaliran Reduxi Controller. Nakon što završite sve napredne postavke, pritisnite Done dole desno.
Tekstualni opis ove slike
Snimak ekrana čarobnjaka za dodavanje uređaja u aplikaciji Reduxi Configurator, korak 3 od 3 (Advanced settings). Traka napretka sa tri crna kruga: 1 Basic settings, 2 Communication channel, 3 Advanced settings (aktivno). Naslov: Advanced settings. Osam pitanja sa odgovorom da/ne, svako sa isključenim prekidačem i malim podrazumevanim nagoveštajem sa desne strane: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No); Do you want to exclude device from summary? (poslednje pitanje, sitan tekst; Default: No). Donji red od tri padajuće liste: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Dugmad: Back (levo) i tamno dugme sa desne strane (oznaka sitna, piše Done).
7 Provera očitavanja i postavljanje upravljanja
7.1 Postavke upravljanja za Pixii uređaje
Pixii sistemom upravljate na jedan od dva načina (pogledajte tačku 4, tačka 4.3). Zavisno od opcije, postavite odgovarajući control type u Reduxi Configurator za svaki Pixii uređaj koji dodate.
Za Multiple Services podesite uređaj pod Devices – Pixii – Details – All settings kao što je prikazano:
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator sa dva panela. Levi panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desni panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prekidač postavljen na No. Control mode *: EMS by Pixii (Multiple Services), sa sivim tekstom nagoveštaja Select control mode of inverter.
Za Simple Modbus podesite uređaj pod Devices – Pixii – Details – All settings kao što je prikazano:
Tekstualni opis ove slike
Snimak ekrana Reduxi Configurator sa dva panela. Levi panel Communication channel: Connection *: TCP/IP. IP *: 192.168.86.43. Port *: 502. Desni panel Device configuration: Modbus unit ID *: 1. Is PV installed? *: prekidač postavljen na No. Control mode *: EMS by setpoint (Simple Modbus), sa sivim tekstom nagoveštaja Select control mode of inverter.
7.2 Poslednja merenja
Nakon uspostavljanja komunikacije, kao dodatni test proverite vrednosti pod Devices – Pixii PowerShaper u Reduxi Configurator.
Tekstualni opis ove slike
Snimak ekrana Reduxi stranice uređaja za toplotnu pumpu, kartica Last measurements (kartice: Last measurements, Analysis, Archive; padajuća lista i ikona za osvežavanje gore desno). Gornje pločice: "Control type" sa dugmadima Auto (tamno) i Manual (istaknuto tirkizno, izabrano); druga pločica sa redom od četiri mala dugmeta, od kojih je jedno istaknuto tirkizno (oznake sitne: Off.). Kartica "Current": tri vrednosti 0.55, 0.57, 0.59 (oznake faza i jedinice sitne). Kartica "Power": tri vrednosti 0.4, 0.0, 0.4. Kartica "Energy": jedna vrednost 78.7. Kartica "Other": redovi sa vrednostima OFF, MANUAL, OFF, OFF, ON. Kartica "Settings": vrednosti napona 246.00, 244.40, 246.30. Svaka vrednost ima malu vremensku oznaku.
7.3 Uključivanje upravljanja preko Reduxi
Za naprednu kontrolu baterije uključite uređaj u strategiju Reduxi sistema. Pod Devices – Pixii PowerShaper ili Pixii Home u Reduxi Configurator postavite control type na AUTO. Tek tada komande strategije utiču na bateriju.
Da biste postigli maksimalnu fleksibilnost i smanjili troškove energije uz dinamične cene i dinamične tarife, definišite strategiju kako je opisano u članku Strategije za Reduxi kontroler.
Nakon što dodate uređaj, možete ga pratiti i njime upravljati i preko Reduxi aplikacije.
✓ Rezime
Priprema (tačke 1–3): Pročitajte stranice proizvođača i izaberite jedan način: Modbus TCP/IP preko Etherneta (preporučeno) ili Modbus RTU preko RS485 na Serial COM4.
Pixii (tačka 4): Postavite mrežne i Modbus postavke na Pixii. TCP: IP adresa, port 502, Multicabinet regulation type. RTU: Multicabinet role, serijski port 4 sa 19200 baud i Modbus postavke.
Dodavanje u Reduxi (tačke 5–6): Otvorite Configurator i dodajte uređaj tipa Pixii PowerShaper ili Pixii Home. Izaberite TCP/IP ili Serial RS485. Pokrenite Test communication.
Puštanje u rad (tačka 7): Postavite control type za svoju Pixii opciju, proverite Last measurements i postavite control type na AUTO.
→ Česti problemi
| Problem | Rešenje |
|---|---|
| Test communication ne uspeva | Proverite da li su Pixii i Reduxi Controller u istoj IP mreži i da li su IP adresa i port 502 ispravni (TCP). Za RTU proverite da li se postavke serijskog porta na Pixii poklapaju sa Reduxi postavkama (pogledajte tačku 4). |
| Modbus komunikacija ne radi | Ponovo pokrenite Pixii. |
| Multicabinet regulation type mora da se promeni | Multicabinet regulation type može promeniti samo Pixii podrška. |
| Reduxi komande nemaju efekta na Pixii | Proverite da li je Demand Response aktiviran za Simple Modbus (pogledajte tačku 4) i da li je control type u Reduxi AUTO (pogledajte tačku 7). |
| RS485 veza nije pronađena | RS485 je na Pixii Gateway, Serial COM4, unutar Pixii ormana. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Sačekajte oko 30 sekundi i proverite da li je kontroler na mreži. |
Prijava sa admin se odbija |
Lozinka je promenjena tokom instalacije. Pitajte instalatera. Lozinka za Reduxi nalog ovde ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspeva, uređaj je offline | Proverite dostupnost, IP adresu / port / unit ID i da li je protokol omogućen na uređaju. |
