Povežite i konfigurišite Pixii Powershaper i Reduxi kontroler za kućnu upotrebu (TCP/IP i RS485)

1. Pregled

Pixii PowerShaper i Pixii Home podržavaju dva nezavisna Modbus komunikaciona metoda za integraciju sa Reduxi kontrolerom:

Podržani komunikacioni režimi:

• Modbus TCP/IP preko Etherneta
• Modbus RTU preko RS485 (Serijski COM4)

Samo jedan komunikacioni metod se koristi u datom trenutku, u zavisnosti od dizajna lokacije i dostupne infrastrukture.

2. Opcija komunikacije A – Modbus TCP/IP

2.1 Opis

Modbus TCP/IP je preporučeni i najčešće korišćeni komunikacioni metod.

Karakteristike:

• Komunikacija preko Etherneta
• Pixii i Reduxi moraju biti na istoj IP mreži
• Lakše puštanje u rad i rešavanje problema

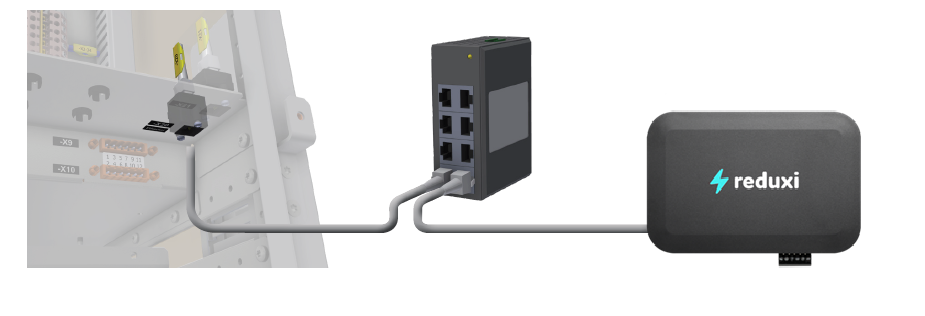

2.2 Fizička veza – Modbus TCP/IP

1. Povežite Pixii PowerShaper / Pixii Home na lokalnu mrežu koristeći Ethernet kabl.
2. Povežite Reduxi kontroler na istu lokalnu mrežu.

Primeri Ethernet veze:

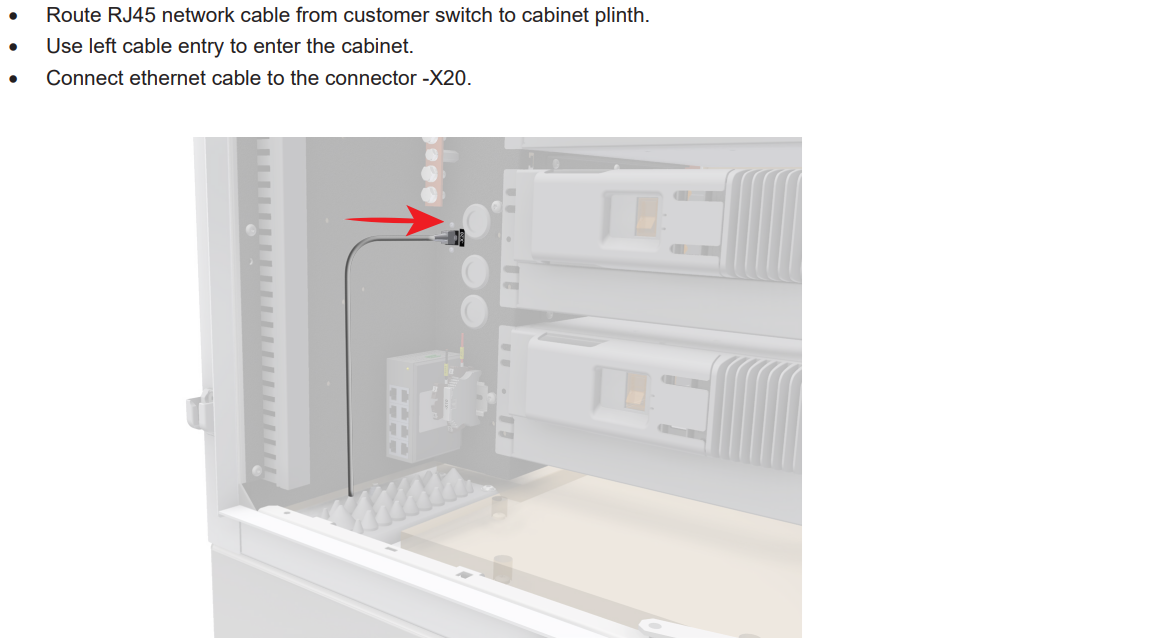

• Pixii PowerShaper

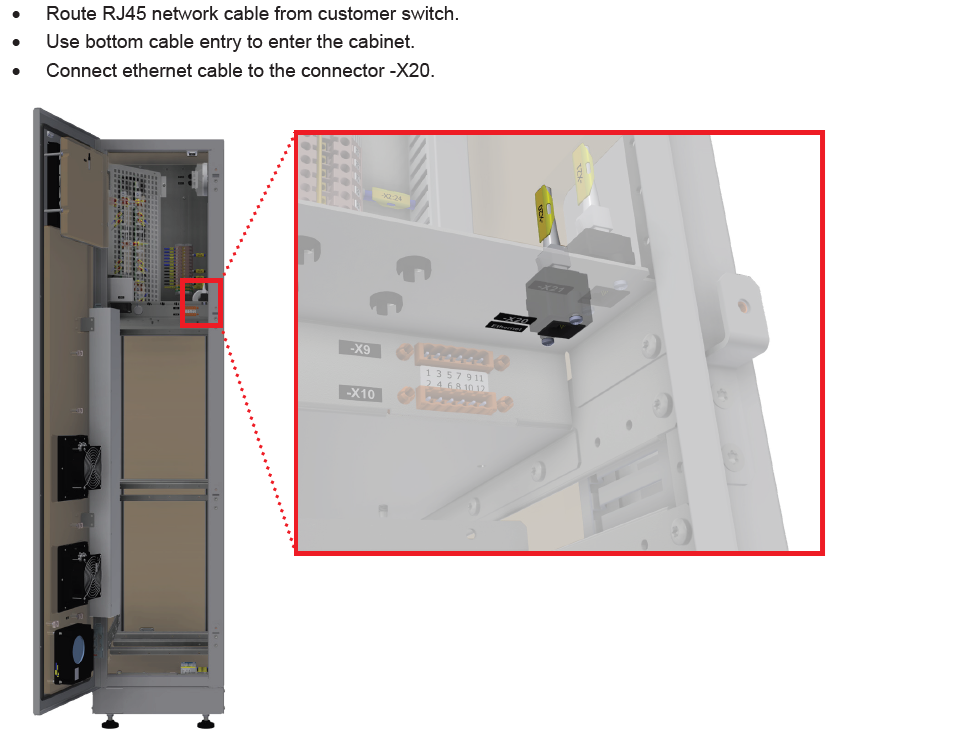

• Pixii Home

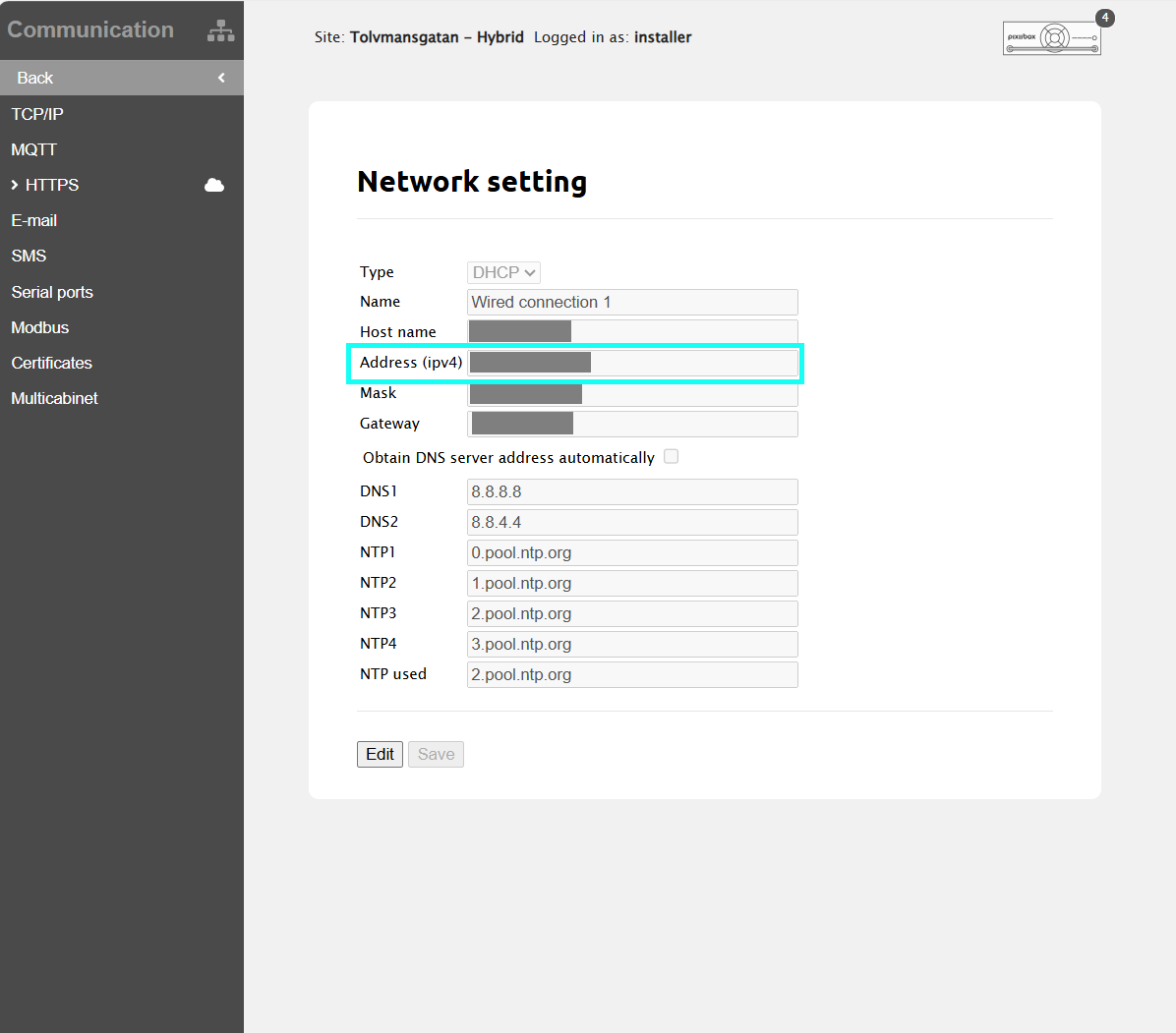

2.3 Mrežna konfiguracija (Pixii)

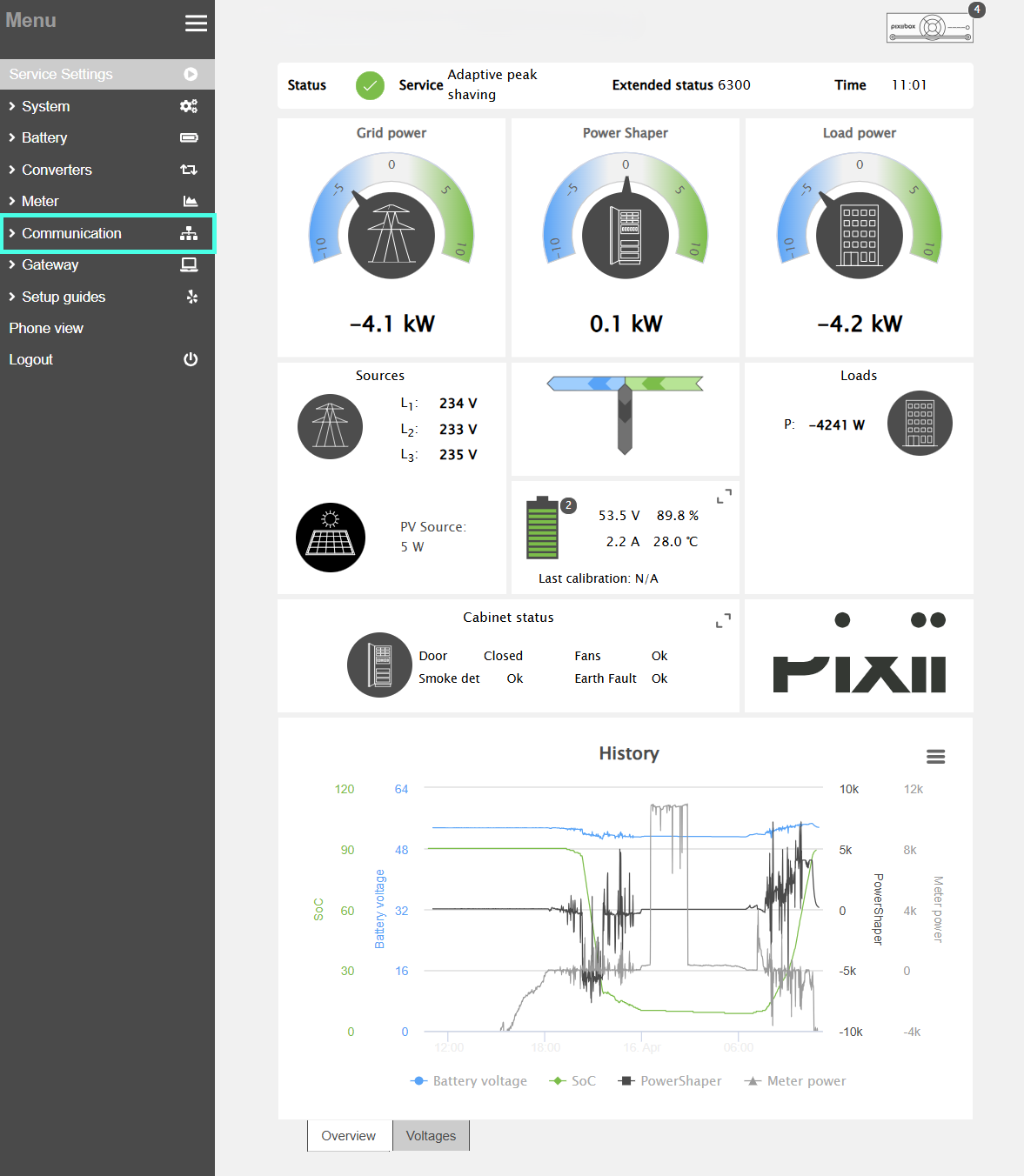

1. Pristupite korisničkom interfejsu Pixii
   (Pixii Home Aplikacija za Pixii Home, Veb Interfejs za PowerShaper)
2. Idite na:

Komunikacija → Mrežna podešavanja

3. Konfigurišite:

• IP adresa
  → Preporučuje se statička IP adresa
• Mrežna maska
• Gateway (ako je potrebno)

4. Zabeležite Pixii IP adresu za Reduxi konfiguraciju.

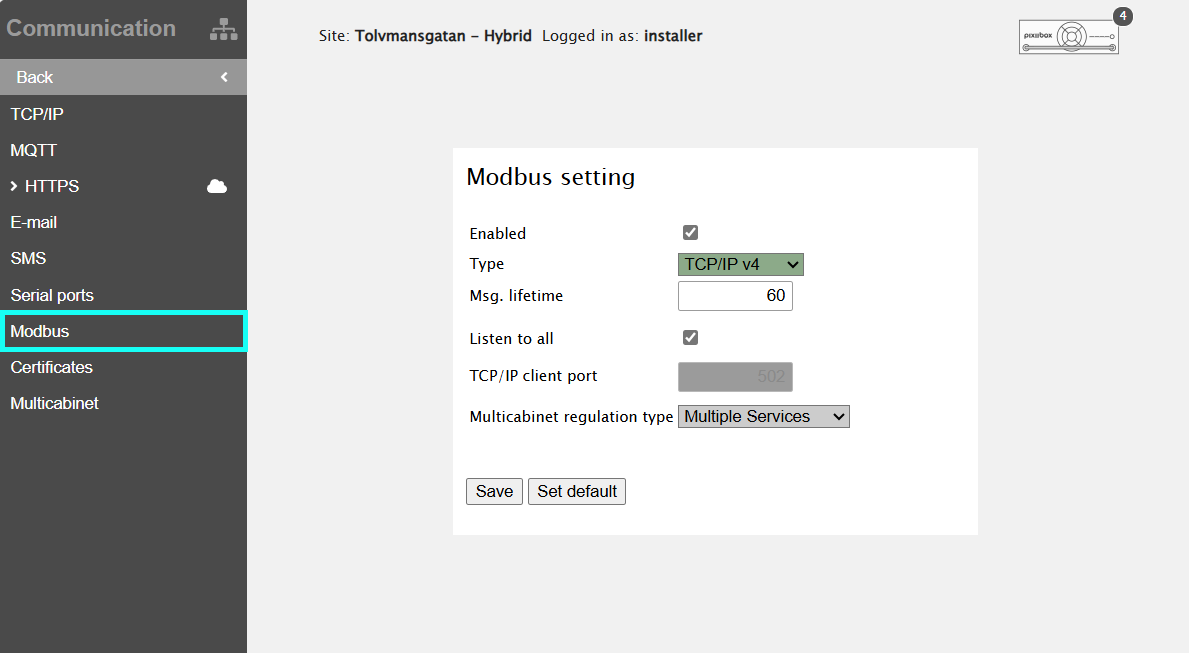

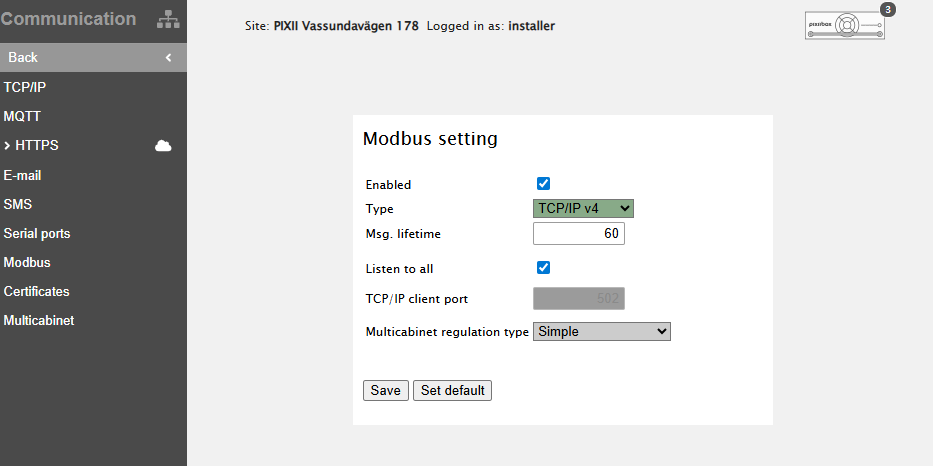

2.4 Modbus TCP Konfiguracija (Pixii)

1. Idite na:

Meni → Komunikacija → Modbus

2. Podesite:

• Omogućeno: Da
• Tip: TCP/IP
• TCP Port: 502 (podrazumevano)

3. Sačuvajte podešavanja.

2.5 Tip regulacije više ormara (neophodno za Modbus TCP)

Idite na:

Meni → Komunikacija → Modbus

Dostupne su dve opcije:

Višestruke usluge

• Aktivna je Pixii interna kontrolna logika
• Reduxi deluje kao nadzorni sistem

Jednostavni Modbus

• Reduxi preuzima punu kontrolu
• Pixii radi kao kontrolisani uređaj

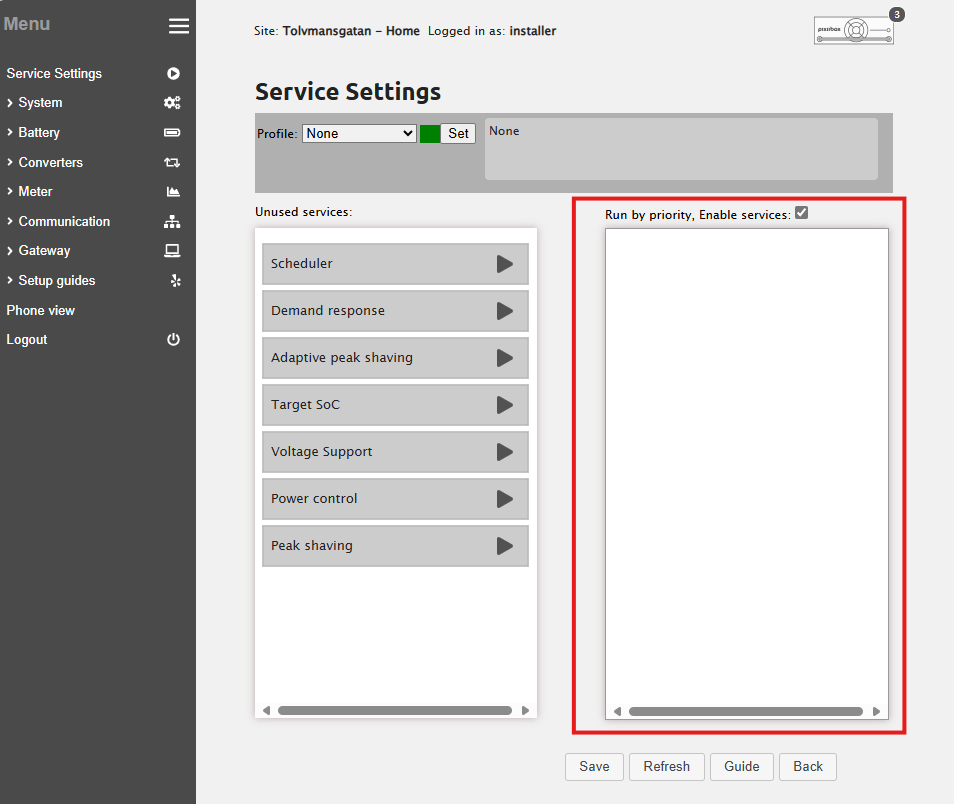

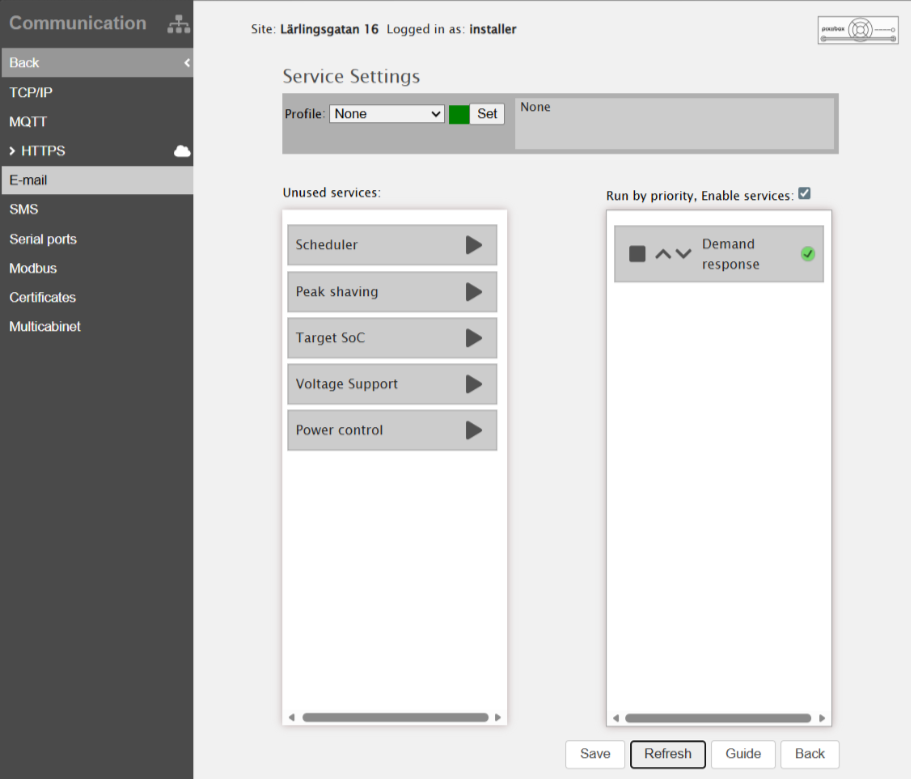

Da bi se omogućio pravilan odziv sistema, moralo je biti aktivirano upravljanje odzivom na potražnju. Ovo se radi klikom na dugme za reprodukciju (pomeranjem udesno), a zatim čuvanjem postavke.


Ako Modbus komunikacija ne funkcioniše pravilno, ponovo pokrenite PIXII.

Napomena:
Promena tipa regulacije Multicabineta može biti primenjena samo od strane Pixii podrške.

3. Opcija komunikacije B – Modbus RTU preko RS485

3.1 Opis

Modbus RTU preko RS485 se koristi kada:

• Ethernet nije dostupan
• Potreban je industrijski serijski bus

Karakteristike:

• Serijska komunikacija
• Zahteva pristup ormanu
• Koristi Pixii Gateway Serial COM4

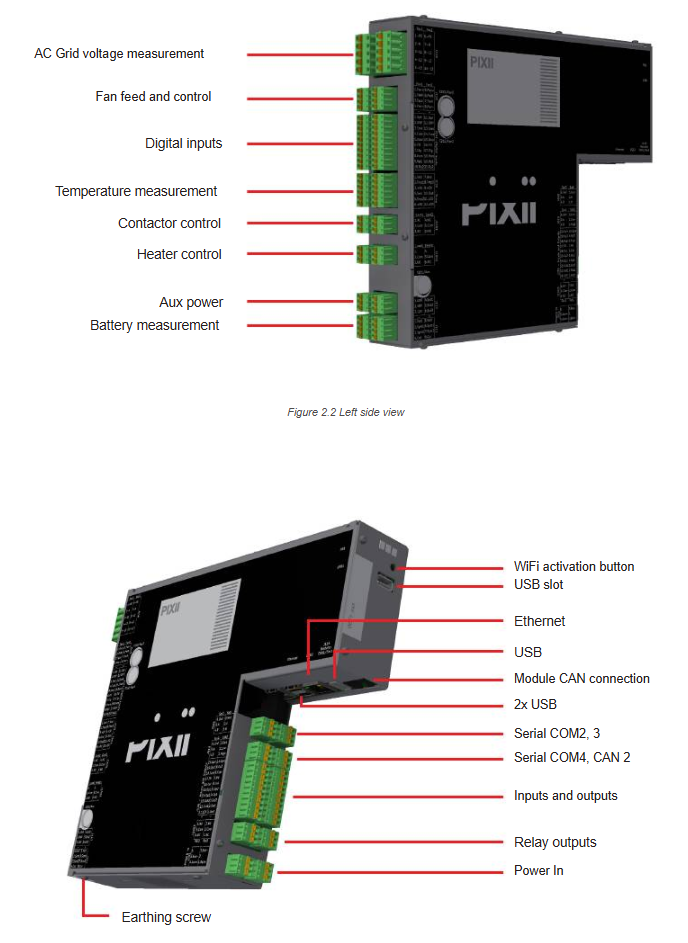

3.2 Fizička lokacija RS485

• RS485 se nalazi na Pixii Gateway
• Priključna tačka: Serial COM4
• Fizički pristup: unutar Pixii ormana
• Referenca: Slika 2.3 – Pogled sa desne strane (Serijski COM4)

3.3 Konfiguracija uloge više ormara (neophodno za RS485)

Idite na:

Meni → Opšta podešavanja sistema

Jednokabinetni sistem:

• Uloga više ormara: Klijent

Višekabinetni sistem:

• Jedan orman: Master
• Svi ostali: Klijent

Napomena:
Uloga više ormara je nezavisna od Modbus master/slave uloga.
Pixii je uvek Modbus slave.

3.4 Konfiguracija serijskog porta (RS485)

Idite na:

Meni → Komunikacija → Serijski portovi

Izaberite Karticu Serijski port „4“ (COM4) i konfigurišite:

Sačuvajte podešavanja.

3.5 Modbus RTU Konfiguracija

Idite na:

Meni → Komunikacija → Modbus

Podesite:

Za sisteme sa više ormara:

• Svaki orman mora koristiti jedinstvenu Modbus adresu.

Sačuvajte podešavanja.

4. Dodavanje Pixii-ja Reduxi kontroleru

Ovaj korak je identičan za obe komunikacione opcije, osim za izabrani tip veze.

4.1 Dodaj uređaj

Prijavite se na Reduxi konfigurator i izaberite Dodaj uređaj.

4.2 Osnovna podešavanja uređaja

• Tip uređaja: Baterija
• Tip: Pixii PowerShaper ili Pixii Home
• Naziv: Definiše korisnik

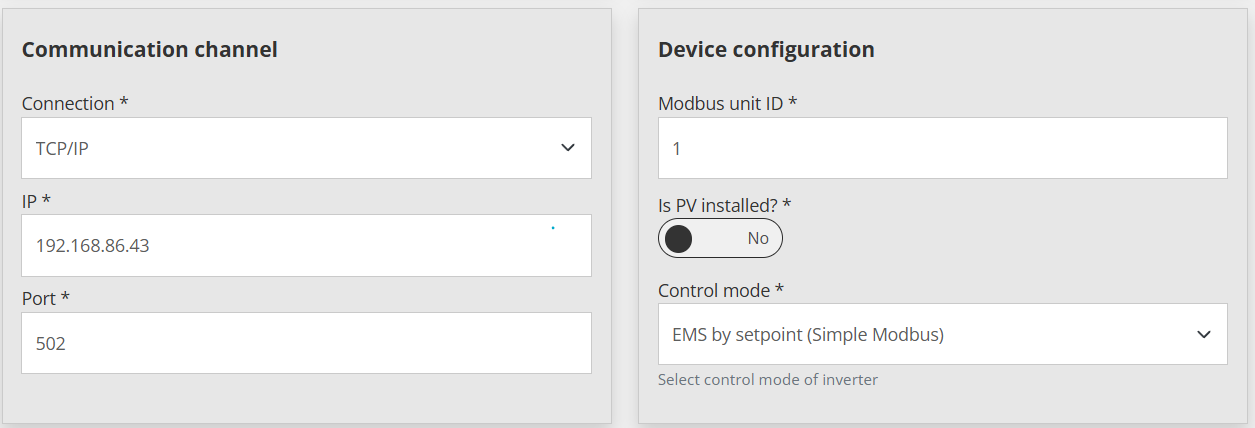

4.3 Izbor komunikacionog kanala

Izaberite tip komunikacije:

• TCP/IP → za Modbus TCP
• Serial RS485 → za Modbus RTU

Podesite parametre u skladu sa tim.

4.4 Test komunikacije

Koristite Test communication.

Mogući rezultati:

• ✅ Komunikacija uspešna
• ❌ Komunikacija neuspešna

5. Napredna podešavanja

Napredno podešavanje je proizvoljno i zavisi od specifičnih potreba lokacije na kojoj je Reduxi kontroler instaliran. Nakon završetka svih naprednih podešavanja, pritisnite dugme "Gotovo" na donjoj desnoj strani.

6. Podešavanja kontrole/definicija za PIXII uređaje u Reduxi konfiguratoru

Kontrola PIXII sistema se može vršiti sa dve opcije, kao što je opisano u tački 3.3, PIXII Modbus podešavanja. U zavisnosti od toga koja se opcija koristi, korisnik takođe treba da bude svestan da odgovarajući tip kontrole treba da bude definisan na Reduxi konfiguratoru za svaki PIXII uređaj koji je dodat u sistem.

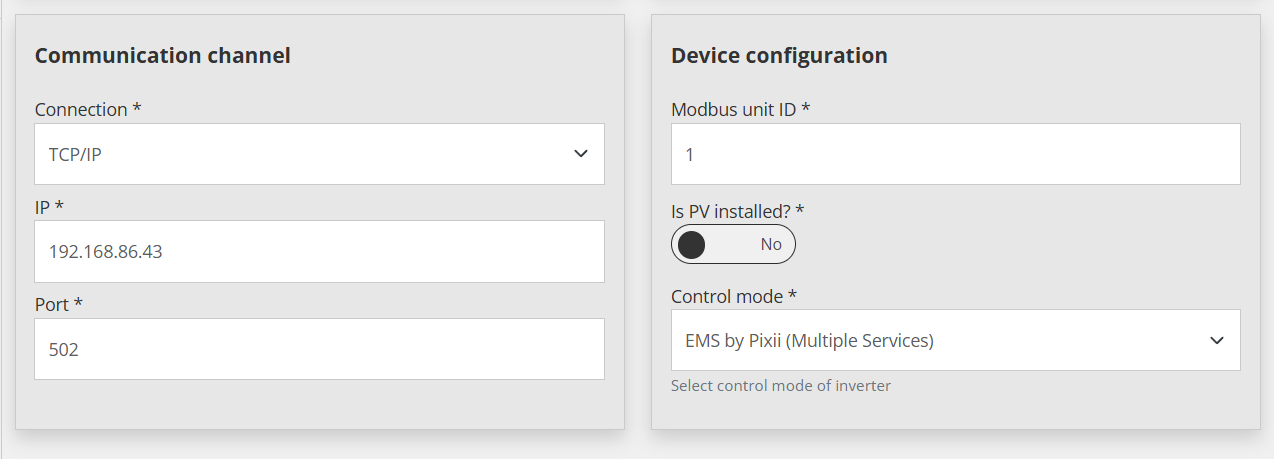

U slučaju da se Višestruke usluge uređaj pod menijem Uređaji/PIXII/Detalji/ispod svih podešavanja treba konfigurisati, kao što je prikazano na slici ispod:

U slučaju da se Jednostavni Modbus uređaj u meniju Uređaji/PIXII/Detalji/ispod svih podešavanja, treba konfigurisati, kao što je prikazano na slici ispod:

7. Poslednja merenja

Nakon uspešnog uspostavljanja komunikacije sa novododatim uređajem, njegove vrednosti se mogu proveriti pod Uređaji/PIXII PowerSharper u Reduxi konfiguratoru kao dodatni test.

Za naprednu kontrolu baterije, integrišite uređaj u strategiju Reduxi sistema. Pod Uređaji/PIXII PowerSharper ili Home u Reduxi konfiguratoru, tip kontrole mora biti postavljen na AUTO kako bi komande za strategiju uticale na bateriju.

Da biste postigli maksimalnu fleksibilnost i smanjenje troškova energije u odnosu na dinamičku cenu i dinamičke tarife, molimo vas da pratite uputstva o tome kako definisati strategiju na ovom linku: Strategije za Reduxi kontroler.

Nakon uspešnog dodavanja uređaja, može se pratiti i kontrolisati preko Reduxi aplikacije.
